Измеритель прочности покрытий ПРОМТ УДАР

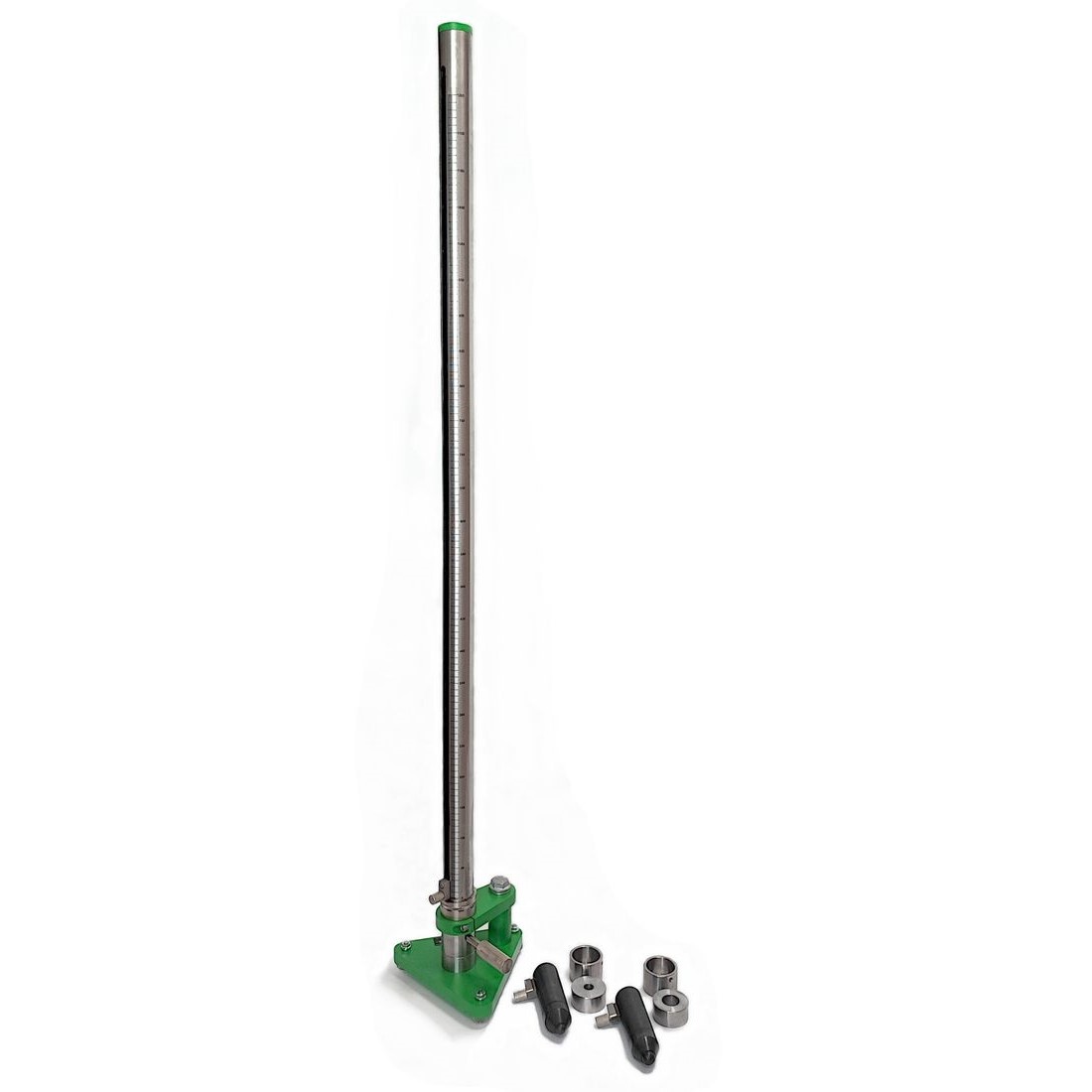

  • Измеритель прочности покрытий ПРОМТ УДАР

    /images/all/3/20266/big/img_5.jpg

    jijijij

    Измеритель прочности покрытий ПРОМТ УДАР

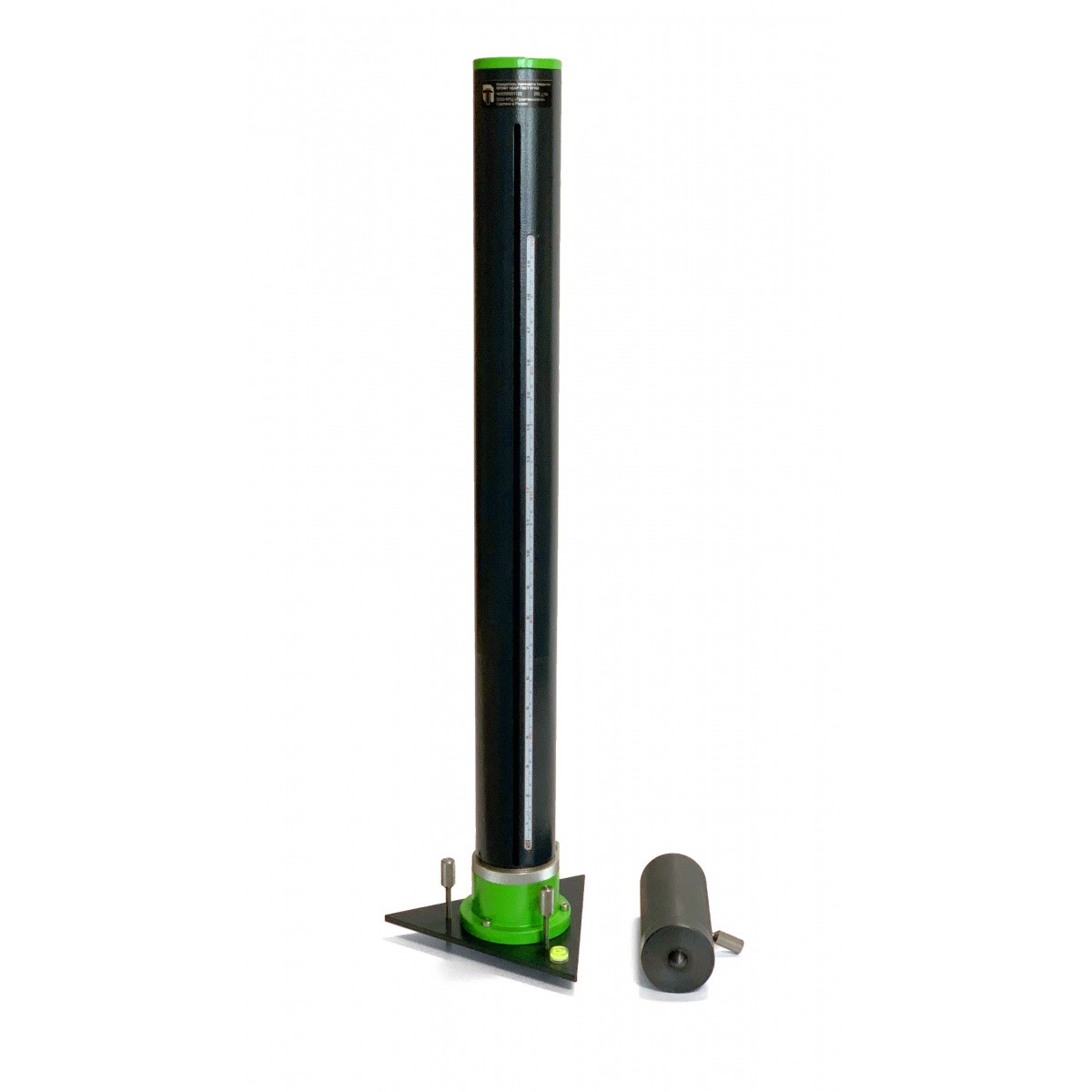

  • УДАР

    /images/all/3/20266/big/img_14.jpg

    УДАР

    УДАР

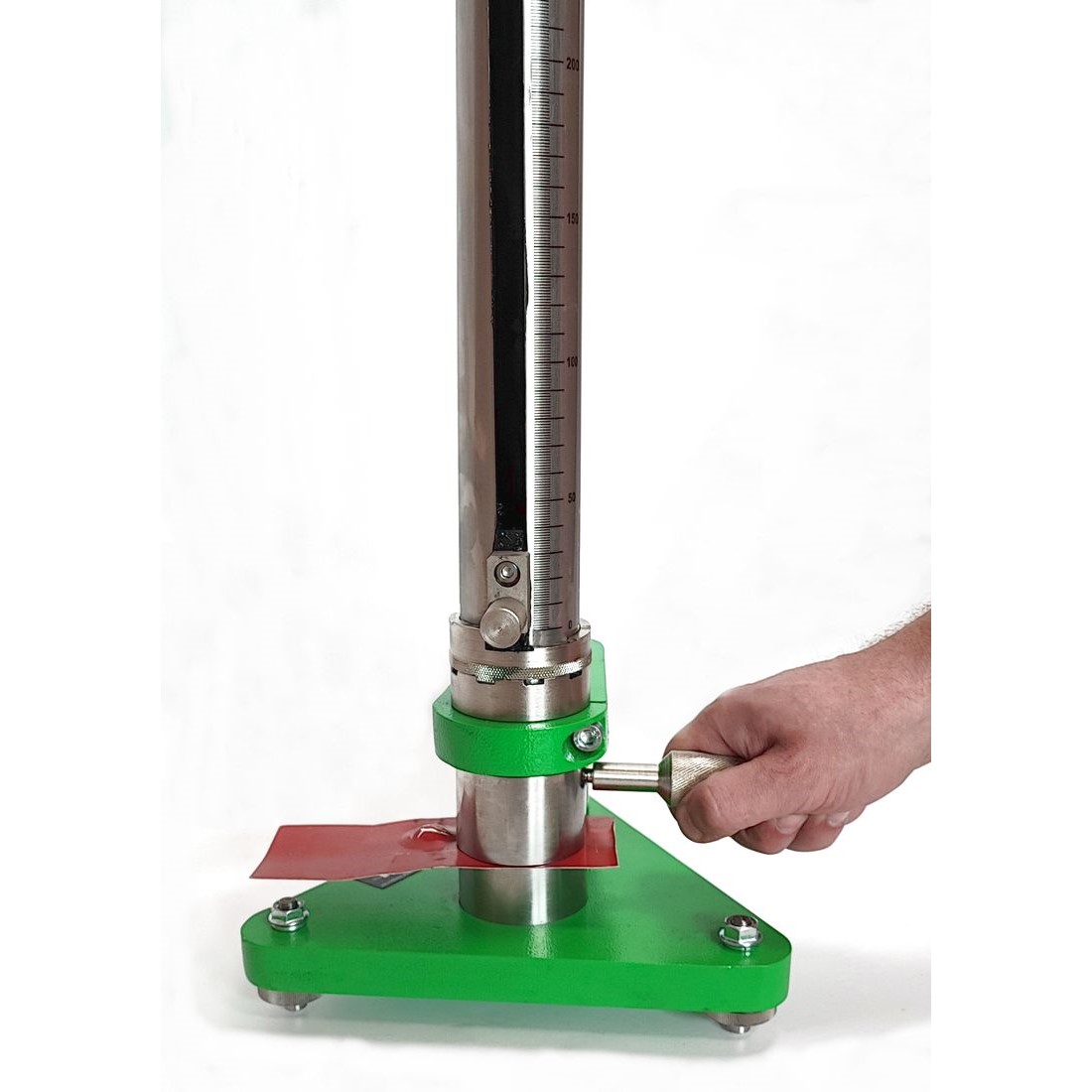

  • УДАР

    /images/all/3/20266/big/img_16.jpg

    1

    УДАР

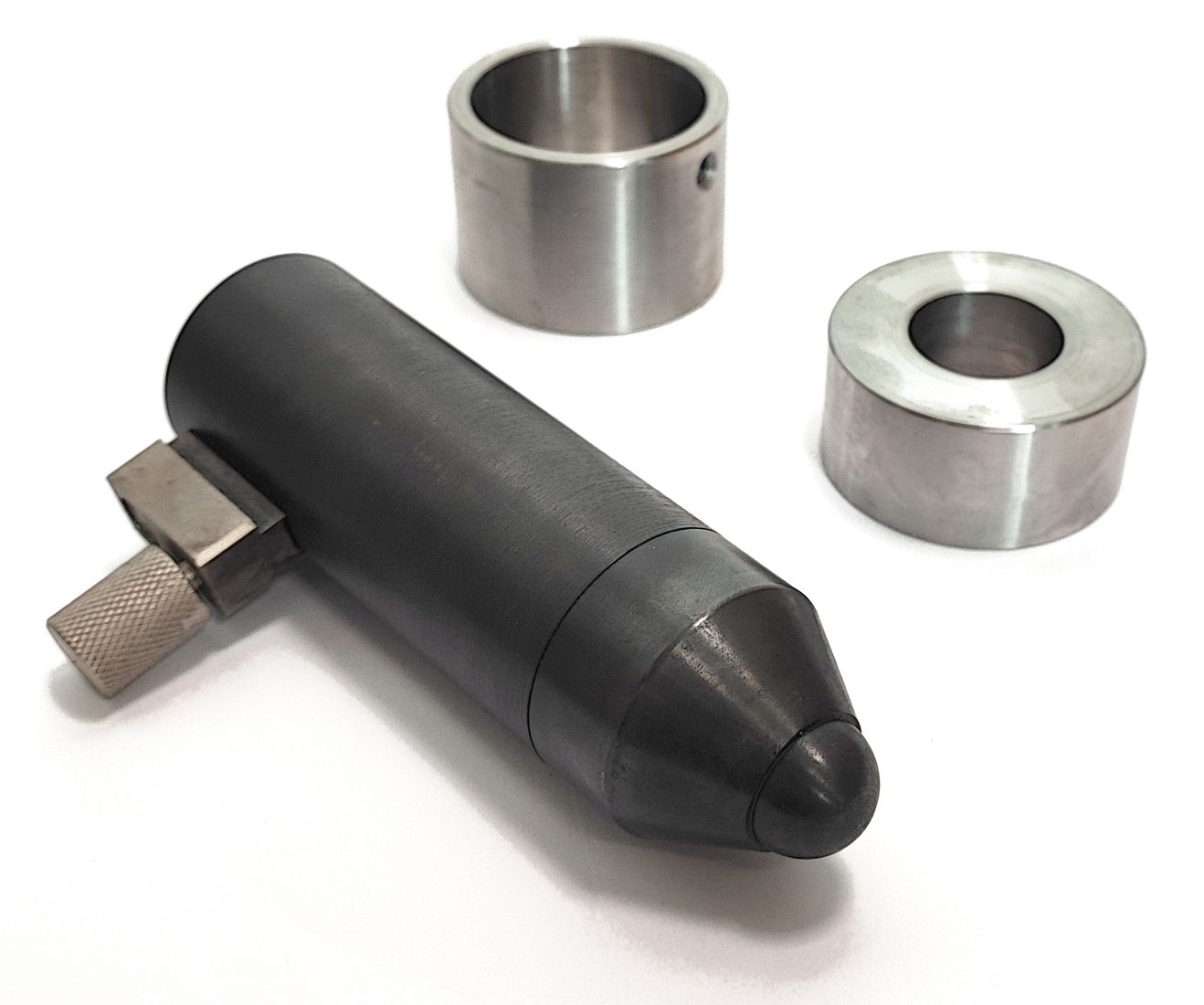

  • УДАР

    /images/all/3/20266/big/img_18.jpg

    1

    УДАР

ЦЕНА: от 79 900 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
НТЦ "Промтехнологии"


Артикул: ПРОМТ УДАР
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Измеритель прочности покрытий

Производитель: ПРОМТ

Модель: ПРОМТ УДАР

Гарантия: 1 год



Описание измерителя прочности ПРОМТ УДАР:

Измеритель прочности покрытий ПРОМТ УДАР предназначен для определения прочности покрытий и материалов при ударе грузом определенной массы в свободном падении с заданной высоты. Прибор изготавливается для испытаний по ГОСТ Р 53007-2008, ГОСТ 4765-73, ГОСТ 30673-2013, ГОСТ 51164-98, ГОСТ 22233-2018, ISO 6272:2002, ISO 3127:1994, ASTM D 2794 или иным нормативным документам либо ТЗ заказчика. Пришел на смену устройству NOVOTEST Удар.

Применяется для испытания покрытий на металлах и иных материалах, а также определения прочности алюминиевых и поливинилхлоридных профилей, пластмасс, паркета, деревянных панелей, керамики, стекла, бетона, наливных полов и тд. Работа измерителя заключается в определении максимальной высоты в сантиметрах, с которой груз нужной массы при свободном падении не причиняет каких-либо видимых механических повреждений лакокрасочному покрытию либо в проверке соответствия покрытия определенным требованиям (испытание по схеме не разрушилось/разрушилось при заданной высоте падения и массе груза).

В зависимости от типа имеет в основании зажимное устройство, площадку с направляющими либо же регулируемые ножки для установки на объекте контроля. Возможно использование одного прибора по нескольким нормативным документам путем смены груза и ответной части (наковальни).



НАЗНАЧЕНИЕ:

Определение прочности при ударе:

  • покрытий
  • материалов



ОСОБЕННОСТИ:

  • изготовление по любому ГОСТ, нормативному документу или ТЗ заказчика;
  • возможность смены груза и ответной части для использования по нескольким нормативным документам;
  • возможность докупить в дальнейшем дополнительные грузы, утяжелители и ответные части;
  • простая и надежная металлическая конструкция;
  • применение не требует специальных навыков или обучения.



Технические характеристики ПРОМТ УДАР:

Удар ГОСТ 4765-73 (Материалы лакокрасочные. Метод определения прочности при ударе) - тип У-1:

Масса груза, г

1000±1

Длина шкалы по ГОСТ*, см

50,0±0,1

Цена деления шкалы, мм

1

Диаметр рабочей части наковальни, мм

30,0

Глубина погружения бойка в отверстие наковальни под нагрузкой, мм

2,0

Диаметр шарика бойка, мм

8,0

Диаметр отверстия наковальни, мм

15,0

* - c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1200 мм.



Удар ГОСТ 4765-73 - тип У-2:

Масса груза, г

1000±1

Длина шкалы по ГОСТ*, см

50,0±0,1

Цена деления шкалы, мм

1

Диаметр рабочей части наковальни, мм

35,0

Глубина погружения бойка в отверстие наковальни под нагрузкой, мм

2,0

Диаметр шарика бойка, мм

15,0

Диаметр отверстия наковальни, мм

28,0

* - c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1200 мм.



Удар ГОСТ 4765-73 - тип У-2М:

Масса груза, г

500±0,5; 1000±1,0; 1500±1,0

Длина шкалы по ГОСТ*, см

100,0

Цена деления шкалы, мм

1

Глубина погружения бойка в отверстие наковальни под нагрузкой, мм

2,0

Диаметр шарика бойка, мм

8,0; 14,1

Диаметр отверстия наковальни, мм

15,0; 28,0

* - c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1200 мм.





Удар ГОСТ 51164-98 (Трубопроводы стальные магистральные. Общие требования к защите от коррозии) - применяется для контроля защитных покрытий труб непосредственно на трубе:

Масса груза**, кг

3±0,001

Длина шкалы, см

50,0

Цена деления шкалы, мм

1; 25±0,5

Радиус бойка, мм

8,0

** - возможен заказ дополнительных утяжелителей по 0,25 кг.



Удар ГОСТ 53007-2008 (ИСО 6272-1:2002) (Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе):

Масса груза, г

1000±1,0

Длина шкалы по ГОСТ*, см

100,0

Цена деления шкалы, мм

1

Диаметр шарика бойка, мм

12,7±0,3;

20±0,3;

15,9±0,3

Диаметр отверстия наковальни, мм

16,3±0,3;

27,0±0,3

Глубина погружения бойка в отверстие наковальни под нагрузкой, мм

от 2 до 10

* - c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1200 мм.



Удар ГОСТ 22233-2018 (Профили пресованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций):

Масса груза, г

1000±1,0

Длина шкалы по ГОСТ*, см

100,0

Цена деления шкалы, мм

1

Диаметр шарика бойка, мм

15,9±0,3

Диаметр отверстия наковальни, мм

16,3±0,3

Диаметр рабочей части наковальни, мм

>40

* - c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы - 1200 мм.



Удар ГОСТ 30673-2013 (Профили поливинилхлоридные для оконных и дверных блоков):

Масса груза, г

1000±5,0

Длина шкалы, см

150±10

Цена деления шкалы, мм

10±0,5

Расстояние между опорами, мм

200±1

Радиус сферической поверхности бойка, мм

25±0,5



Удар ГОСТ 30630.1.10-2013 (Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий):

Характеристики прибора

Значение энергии, Дж

1±10%

2±5%

5±5%

10±5%

20±5%

50±5%

Эквивалентная масса ударника, ±2%, кг

0,25(0,2)

0,5

1,7

5

5

10

Материал

Полиамид

Сталь

Высота перемещения по вертикали, мм ±1%

400

400

300

200

400

500

Любой прибор может быть укомплектован дополнительными стандартными и нестандартными грузами, бойками и ответными наковальнями, изготовлен иной высоты либо полностью произведен в соответствии с пожеланиями заказчика.



Комплект поставки ПРОМТ УДАР:

Комплектация ПРОМТ УДАР в соответствии со стандартами:

Комплектация

Количество грузов

Количество ответных наковальней

ГОСТ 4765-73 (тип У-1)

1

1

ГОСТ 4765-73 (тип У-2)

1

1

ГОСТ 4765-73 (тип У-2М)

6

2

ГОСТ 51164-98

1

-

ГОСТ 53007-2008 (ISO 6272:2002)

3

2

ГОСТ 22233-2018

1

1

ГОСТ 30673-2013

1

-



Существуют самые разные модификации модели прибора Удар, в зависимости от требований нормативной документации и пожеланий заказчика. Комплектацию каждого стандартного прибора возможно изменить дозаказав дополнительные грузы, наковальни, утяжелители или изменив высоту шкалы устройства.



КОМПЛЕКТ ПОСТАВКИ:

  • прибор в сборе с грузом(ми), бойком(ми) и наковальней(ми) в соответствии со спецификацией
  • паспорт
  • упаковочная тара.



Дополнительные опции для заказа:

  • свидетельство об аттестации
  • нестандартная высота
  • дополнительные грузы
  • дополнительные бойки
  • дополнительные наковальни



Работа с прибором ПРОМТ УДАР:

Методика контроля:

Два способа проведения испытаний:

  • Испытание покрытия путем воздействия определенной массы груза с определенной высоты падения, результаты которого проверяются на соответствие конкретным требованиям;
  • Определение минимальной высоты падения при постепенном повышении высоты падения и минимальной массы груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.



Алгоритм проведения испытаний:

  • Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.
