| ЦЕНА: от 199 000 руб. |
| Модификации: |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: ПРОМТ ЭУ
|
Тип оборудования: Штамп Эриксена универсальный
Производитель: НТЦ Промтехнологии
Модель: ПРОМТ ЭУ
Гарантия: 1 год
Описание Штампа Эриксена ПРОМТ ЭУ:
Штамп Эриксена универсальный ПРОМТ ЭУ является модифицированной и расширенной версией Штампа Эриксена ПРОМТ Э-1. Устройство предназначено для контроля адгезии, эластичности и прочности покрытий при растяжении по ГОСТ 29309-92, ISO 1520 и ГОСТ 9.916-2023, а также для осуществления контроля прочности при выдавливании металлических лент и листов толщиной от 0,1 до 2 мм в соответствии с ГОСТ 10510-80 и ISO 8490-86. Применяемый метод Эриксена представляет собой вдавливание пуансона сферической формы и определенного размера в зафиксированный в специальной матрице тестируемый образец до момента начала растрескивания или отслаивания покрытия от основания (ГОСТ 29309-92), облупливания или отшелушивания металлического покрытия от основного металла либо разрыва основного металла (ГОСТ 9.916-2023) или же повреждения исследуемого металлического образца до появления сквозной трещины (ГОСТ 10510-80). Глубина вдавливания пуансона определяется по шкалам прибора.

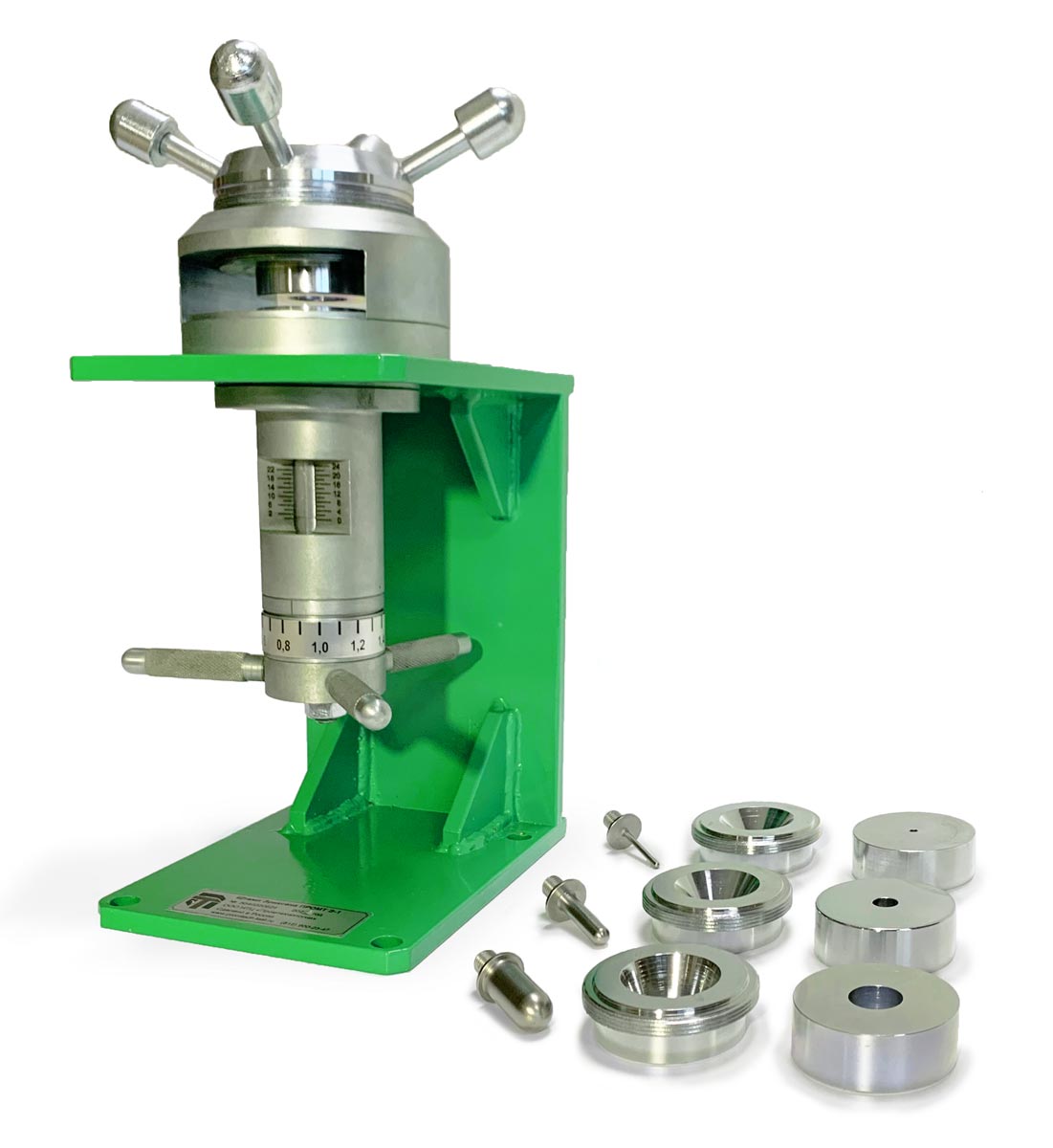

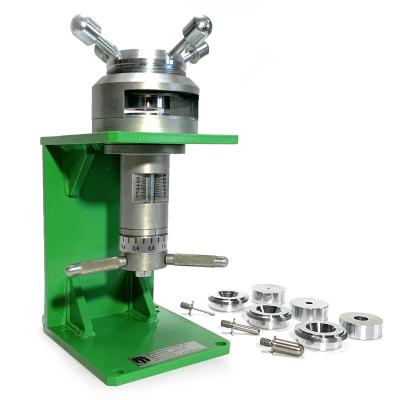

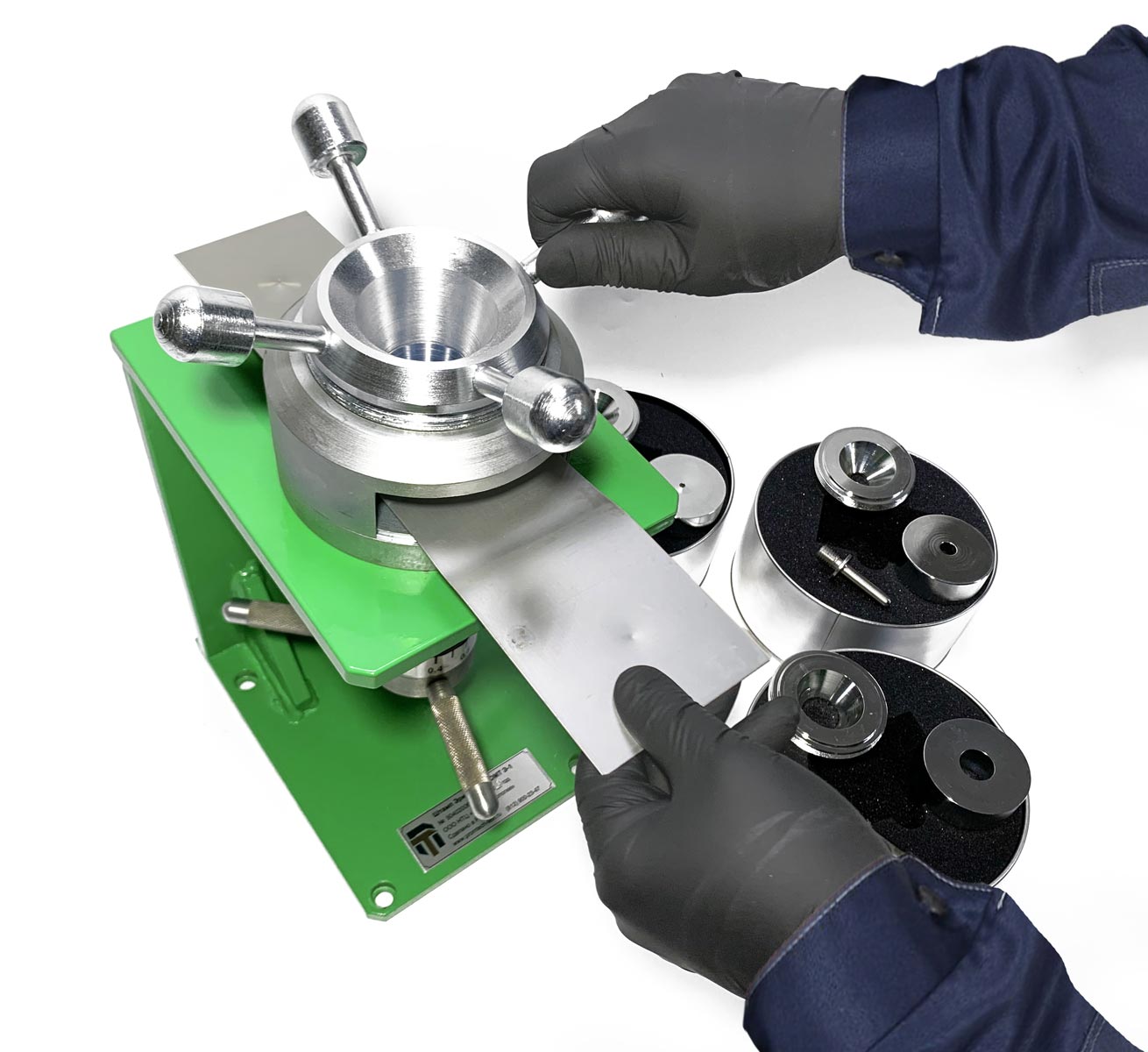

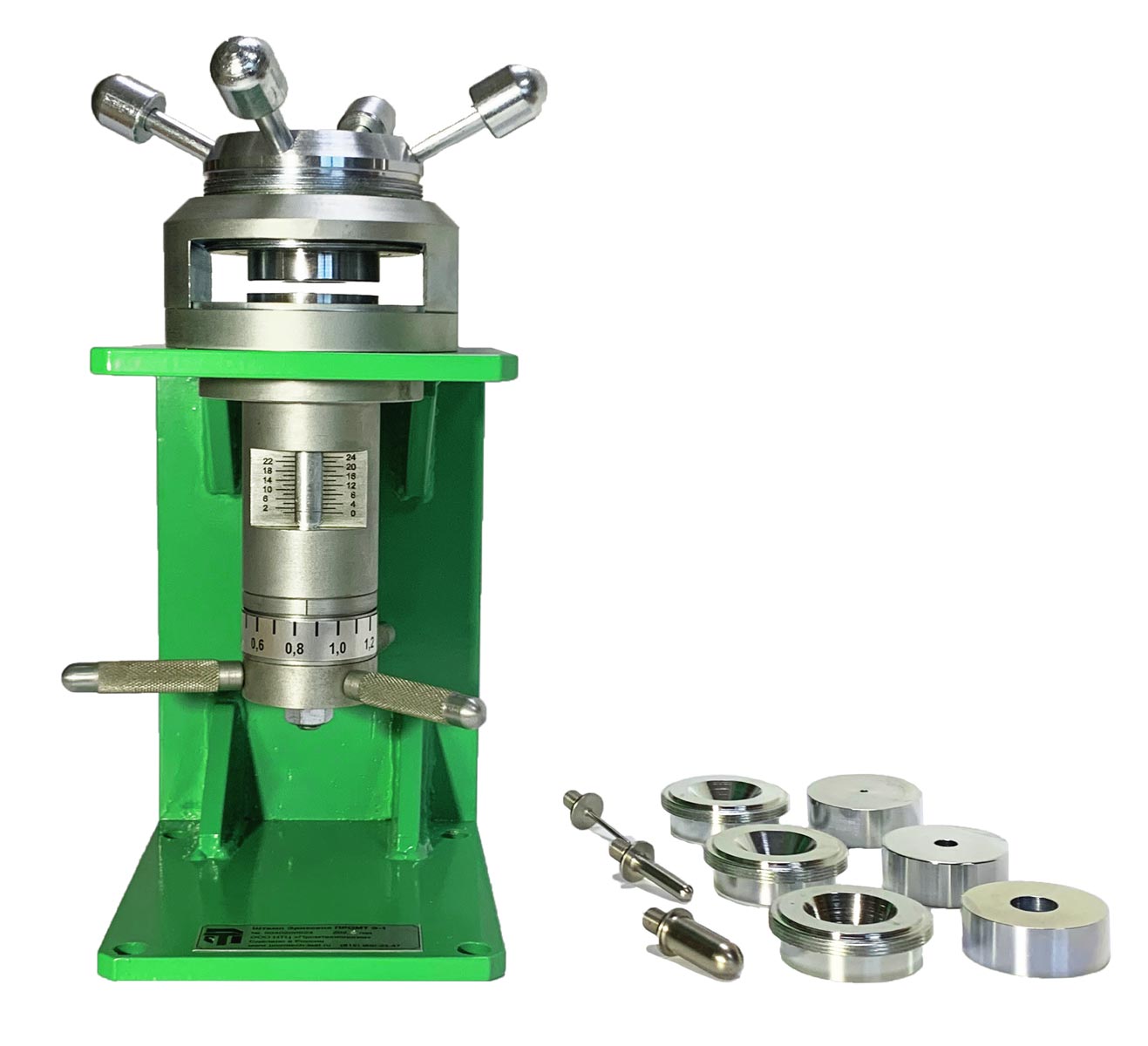

ПРОМТ ЭУ изготавливается полностью из металла и представляет из себя массивную п-образную станину в верхней части которой располагаются зажимное устройство со сменной матрицей для фиксации тестируемого образца, механизм перемещения пуансона и шкалы для расчета глубины вдавливания. Сменный пуансон двигается по вертикали поворотом штурвала по часовой стрелке. Значение перемещения пуансона определяется по вертикальной и круговой шкалам в миллиметрах. Для визуального контроля воздействия пуансона на образец в зажимном устройстве имеется круглое окно.
Для проведения испытаний покрытий по ГОСТ 29309-92, ISO 1520 и ГОСТ 9.916-2023 применяется пуансон диаметром 20 мм и ответная матрица зажимного устройства 27 мм с прижимным кольцом 33 мм, что в свою очередь соответствует инструменту №1 по ГОСТ 10510-80 для контроля металлических листов и лент. Помимо указанных, прибор может быть укомплектован сменными пуансонами и матрицами с кольцами размеров соответствующих инструментам №2, №3 и №4 по ГОСТ 10510-80. Прибор полностью механический и не имеет привода для автоматизированного приложения нагрузки при вдавливании, а также устройства оценки усилия прижима образца.
Штамп Эриксена универсальный ПРОМТ ЭУ имеет простую и надежную конструкцию, для работы с ним нет необходимости обладать какими-то специальными навыками, предназначен для применения в лабораторных и цеховых условиях. Поставляется в деревянном ящике, обеспечивающем сохранность прибора при транспортировке. Прибор внесен в Госреестр СИ РФ и поверяется.
НАЗНАЧЕНИЕ:
ОСОБЕННОСТИ:
Технические характеристики ПРОМТ ЭУ:
|
Основные характеристики |
|
|
Стандарт |
ГОСТ 29309-92, ГОСТ 9.916-2023, ГОСТ 10510-80, ISO 1520, ISO 8490 |
|
Внесен в Госреестр СИ РФ |
да |
|
Номер в Госреестр СИ РФ |
96806-25 |
|
Поверка в комплекте |
да |
|
Производитель |
НТЦ Промтехнологии |
|
Страна производства |
Россия |
|
Гарантия, мес |
12 |
|
Технические характеристики |
|
|
Диапазон хода пуансона |
от 0,1 до 15 мм |
|
Диапазон показаний вертикальной шкалы |
от 0 до 24 мм |
|
Цена деления вертикальной шкалы |
2 мм |
|
Диапазон показаний горизонтальной шкалы |
от 0 до 2 мм |
|
Цена деления горизонтальной шкалы |
0,1 мм |
|
Погрешность измерения глубины выдавливания, не более |
0,1 мм |
|
Габаритные размеры, не более |
380х240х210 мм |
|
Масса, не более |
15 кг |
|
Условия эксплуатации |
|
|
- температура окружающей среды |
от -45 до +40 °С |
|
- относительная влажность, не более |
80% |
|
- атмосферное давление |
от 84,0 до 106,7 кПа |
Соотношение характеристик образца и номера инструмента в соответствии с нормативными документами:
|
Образец |
Номер инструмента |
Диаметр пуансона |
Внутренний диаметр матрицы |
Внутренний диаметр прижимного кольца |
Норматив |
|
Окрашенные металлические пластины 70х150 мм по ГОСТ 8832 |
1
|
20
|
27
|
33
|
ГОСТ 29309-92, ISO 1520 |
|
Листовые металлические изделия с покрытиями из металла шириной до 90 мм включительно |
ГОСТ 9.916-2023 |
||||
|
Металлические ленты шириной, квадраты со стороной или круги диаметром 90 мм и толщиной 0,2-2,0 мм |
ГОСТ 10510-80, ISO 8490 |
||||
|
Металлические ленты шириной, квадраты со стороной или круги диаметром менее 90 до 55 мм и толщиной 0,2-2,0 мм |
2 |
15 |
21 |
18 |
ГОСТ 10510-80, ISO 8490 |
|
Металлические ленты шириной, квадраты со стороной или круги диаметром менее 55 до 30 мм и толщиной 0,2-1,0 мм |
3 |
8 |
11 |
10 |
ГОСТ 10510-80, ISO 8490 |
|
Металлические ленты шириной, квадраты со стороной или круги диаметром менее 30 до13 мм и толщиной 0,1-0,75 мм |
4 |
3 |
5 |
3,5 |
ГОСТ 10510-80, ISO 8490 |
Комплект поставки ПРОМТ ЭУ:
|
