Назначение средства измерений:
Меры твёрдости эталонные Роквелла МТР-В7 (далее - меры твёрдости) предназначены для воспроизведения твёрдости по шкалам Роквелла.
Описание средства измерений:

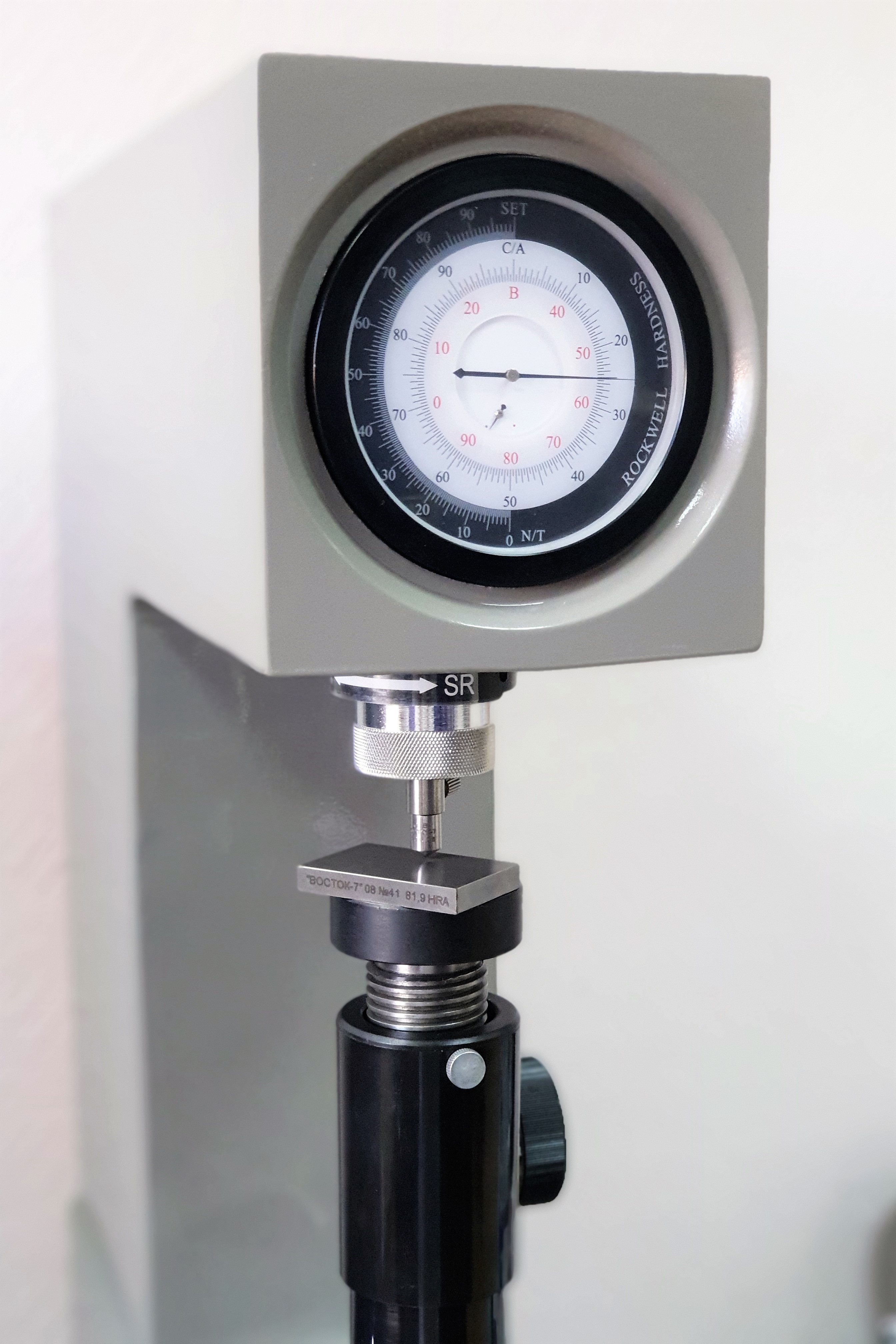

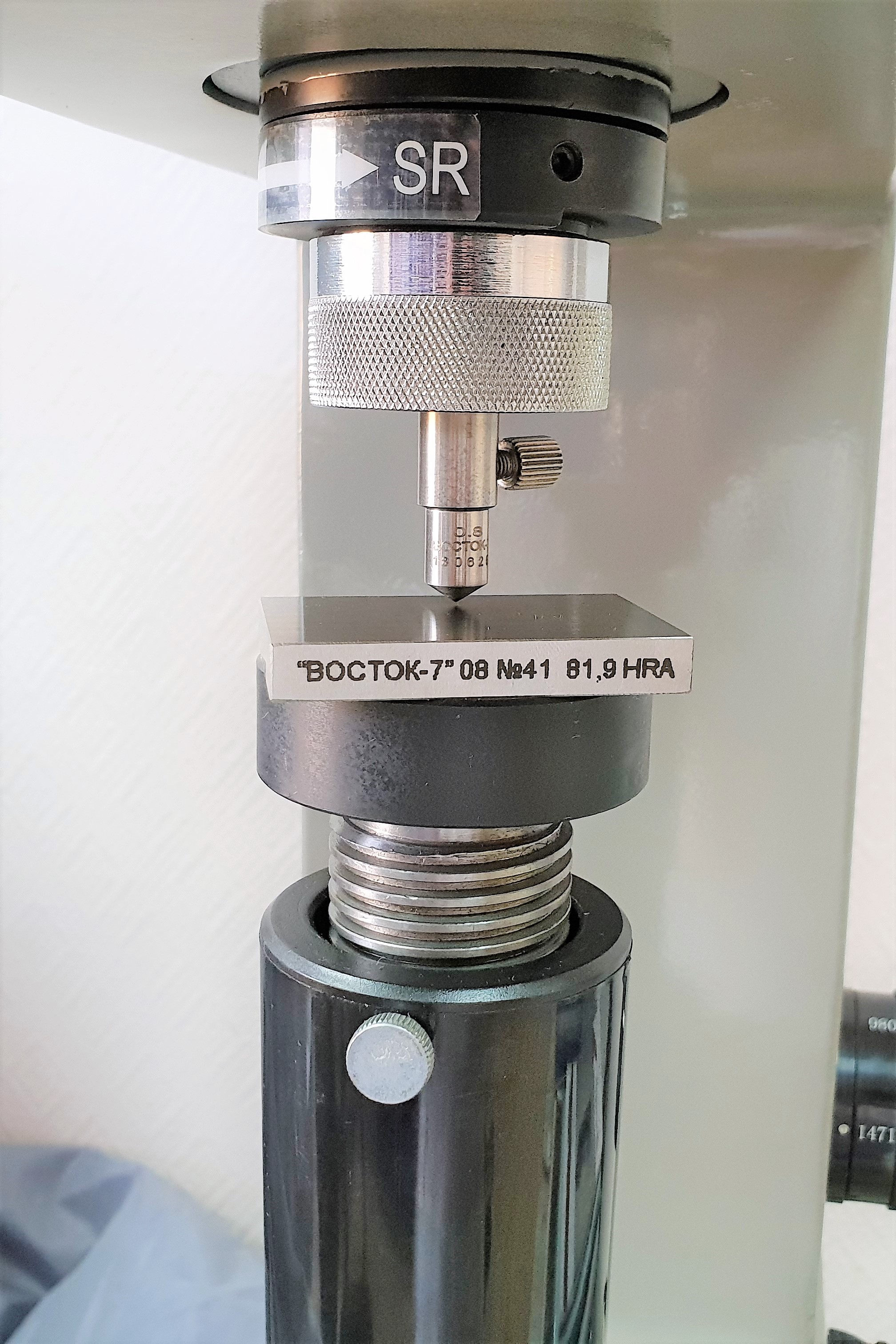

Меры твёрдости применяются при калибровке (не поверке) приборов для измерения твёрдости металлов по методу Роквелла (ГОСТ 9013-59) в лабораторных и цеховых условиях. Меры твёрдости эксплуатируются с твердомерами всех типов: стационарными, переносными и портативными.
Меры твёрдости изготавливаются в виде плиток прямоугольной формы с одной рабочей поверхностью из качественной углеродистой или легированной стали в соответствии с ГОСТ 9031-75 «Меры твёрдости образцовые. Технические условия». На рабочей поверхности каждой меры твёрдости имеется 5-6 отпечатков, произведённых в процессе первичной калибровки меры при выпуске из производства.

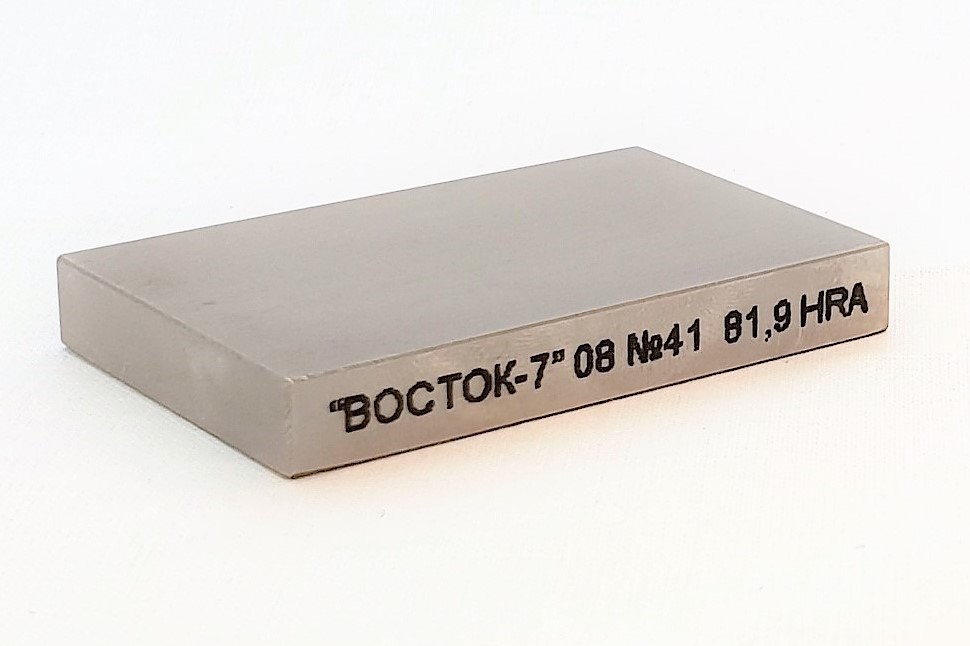

Маркировка:
наименование предприятия-изготовителя;
месяц градуировки;
порядковый номер;
значение твёрдости;
обозначение шкалы твёрдости.
Реализация:

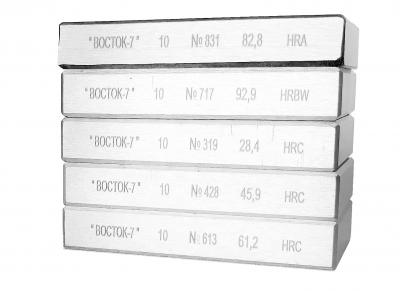

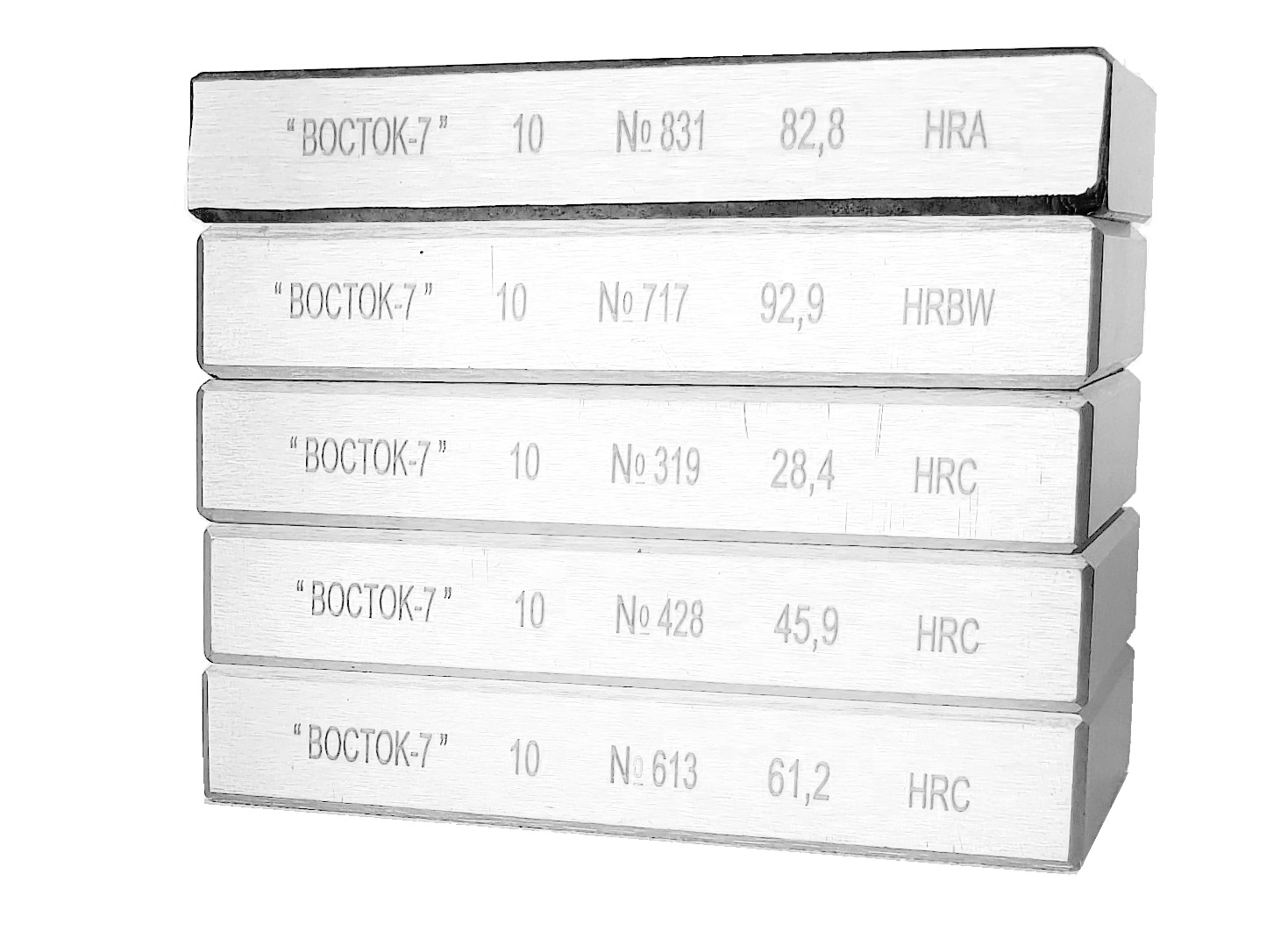

Меры твёрдости эталонные Роквелла МТР-В7 реализуются поштучно. По желанию заказчика меры твёрдости могут комплектоваться в виде наборов, согласно традиции советских времён, где в комплект с маркировкой "МТР-1" входили следующие 5 шт. мер твёрдости:
83±3 HRA
90±10 HRB
25±5 HRC
45±5 HRC
65±5 HRC
Гарантии изготовителя:
Меры твёрдости эталонные Роквелла МТР-В7 соответствуют требованиям ГОСТ 9031-75 при соблюдении условий эксплуатации и хранения, установленных указанным стандартом.
Гарантийный срок эксплуатации и хранения - два года со дня градуировки мер твёрдости.
Особенности измерения на мерах твёрдости Роквелла:
ГОСТ 9013-59 п. 4.6. "Расстояние между центрами двух соседних отпечатков должно быть не менее четырёх диаметров отпечатка (но не менее 2 мм). Расстояние от центра отпечатка до края образца должно быть не менее 2,5 диаметра отпечатка (но не менее 1 мм)."
Исходя из этого требования допустимое количество отпечатков на мере твёрдости Роквелла определяется размером рабочей поверхности этой меры, диаметром шарика в наконечнике (для шкалы HRB) и прилагаемой нагрузкой. Для удобства потребителей некоторые зарубежные производители гравировкой наносят на рабочую поверхность сетку из квадратов с тем, чтобы оператор твердомера производил индентирование наконечника в центр каждого квадрата. Такой дизайн полностью решает проблему соблюдения дистанции между соседними отпечатками и краем рабочей поверхности для всех типов мер твёрдости Роквелла. Зарубежные меры твёрдости с такой сеткой можно заказать тут.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
|
Шкала твёрдости |
Нагрузка, кгс (Н) |
Значение твёрдости меры, единиц твёрдости (HR) |
Размах значений твёрдости, единиц твердости (HR), не более |
|
HRА |
60 (589) |
83±3 |
0,6 |
|
HRВ |
100 (981) |
90±10 |
1,2 |
|
HRС |
150 (1471) |
25±5 |
1,1 |
|
45±5 |
0,8 |
||
|
65±5 |
0,5 |
Таблица 2 – Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, % |
23±5 65±15 |
|
Шероховатость поверхностей Ra, мкм, не более: - рабочей - опорной - боковых |
0,15 0,5 2,5 |
|
Отклонение от параллельности рабочей и опорной поверхностей на длине 50 мм, мм, не более |
0,01 |
|
Отклонение от плоскостности рабочей и опорной поверхностей, мм, не более |
0,005 |
|
Габаритные размеры, мм: - длина - ширина - высота, не менее |
60±1 40±1 6* |
|
Масса, кг, не более |
0,3 |
* Высота мер твердости (25±5) HRC и (45±5) HRC не менее 10 мм.
Метрологические характеристики всех типов мер твёрдости "Восток-7"
|
Тип меры |
Шкала твёрдости |
Нагрузка, кгс (Н) |
Диапазон значений твёрдости |
Размах значений твёрдости, не более, для мер |
|
МТР-В7 |
HRA |
60 (589) |
83±3 |
0,6 |
|
МТР-В7 |
HRB |
100 (981) |
90±10 |
1,2 |
|
МТР-В7 |
HRC |
150 (1471) |
25±5 |
1,1 |
|
МТР-В7 |
HRC |
150 (1471) |
45±5 |
0,8 |
|
МТР-В7 |
HRC |
150 (1471) |
65±5 |
0,5 |
|
МТСР-В7 |
HR15N |
15 (147) |
92±2 |
0,6 |
|
МТСР-В7 |
HR30N |
30 (294) |
80±4 |
0,6 |
|
МТСР-В7 |
HR30N |
30 (294) |
45±5 |
1,1 |
|
МТСР-В7 |
HR45N |
45 (441) |
49±6 |
1,1 |
|
МТСР-В7 |
HR30T |
30 (294) |
76±6 |
1,2 |
|
МТСР-В7 |
HR30T |
30 (294) |
50±5 |
1,8 |
|
МТБ-В7 |
HB |
3000,0 (29430) |
400±50 |
3,0% |
|
МТБ-В7 |
HB |
3000,0 (29430) |
200±50 |
3,0% |
|
МТБ-В7 |
HB |
1000,0 (9810) |
100±25 |
4,0% |
|
МПТ-В7 |
HB |
197±17 |
5,0% |
|
|
МТВ-В7 |
HV5 |
5 (49,03) |
250±50 |
3,0% |
|
МТВ-В7 |
HV5 |
5 (49,03) |
450±75 |
3,0% |
|
МТВ-В7 |
HV5 |
5 (49,03) |
800±50 |
3,0% |
|
МТВ-В7 |
HV10 |
10 (98,07) |
450±75 |
3,0% |
|
МТВ-В7 |
HV10 |
10 (98,07) |
800±50 |
3,0% |
|
МТВ-В7 |
HV30 |
30 (294,2) |
250±50 |
2,0% |
|
МТВ-В7 |
HV30 |
30 (294,2) |
450±75 |
2,0% |
|
МТВ-В7 |
HV30 |
30 (294,2) |
800±50 |
2,0% |
|
МТВ-В7 |
HV100 |
100 (980,7) |
450±75 |
2,0% |
|
МТШ-В7 |
HSD |
|
30±7 |
1,2 |
|
МТШ-В7 |
HSD |
|
60±7 |
1,4 |
|
МТШ-В7 |
HSD |
|
95±7 |
2,0 |
|
МТЛ-В7 |
HLD |
|
530±40 |
3 |
|
МТЛ-В7 |
HLD |
|
630±40 |
4 |
|
МТЛ-В7 |
HLD |
|
790±40 |
4 |
Комплектность средства измерений
|
Наименование |
Количество, шт. |
|
Мера твёрдости эталонная Роквелла МТР-В7 |
1 |
|
Футляр (пластиковый или кожаный) |
1 |
|
Сертификат о калибровке |
1
|
|
