Тип оборудования: Сканер

Производитель: TWN Технолоджи

Модель: TWN-21

Гарантия: 1 год

Описание сканеров TWN-21:

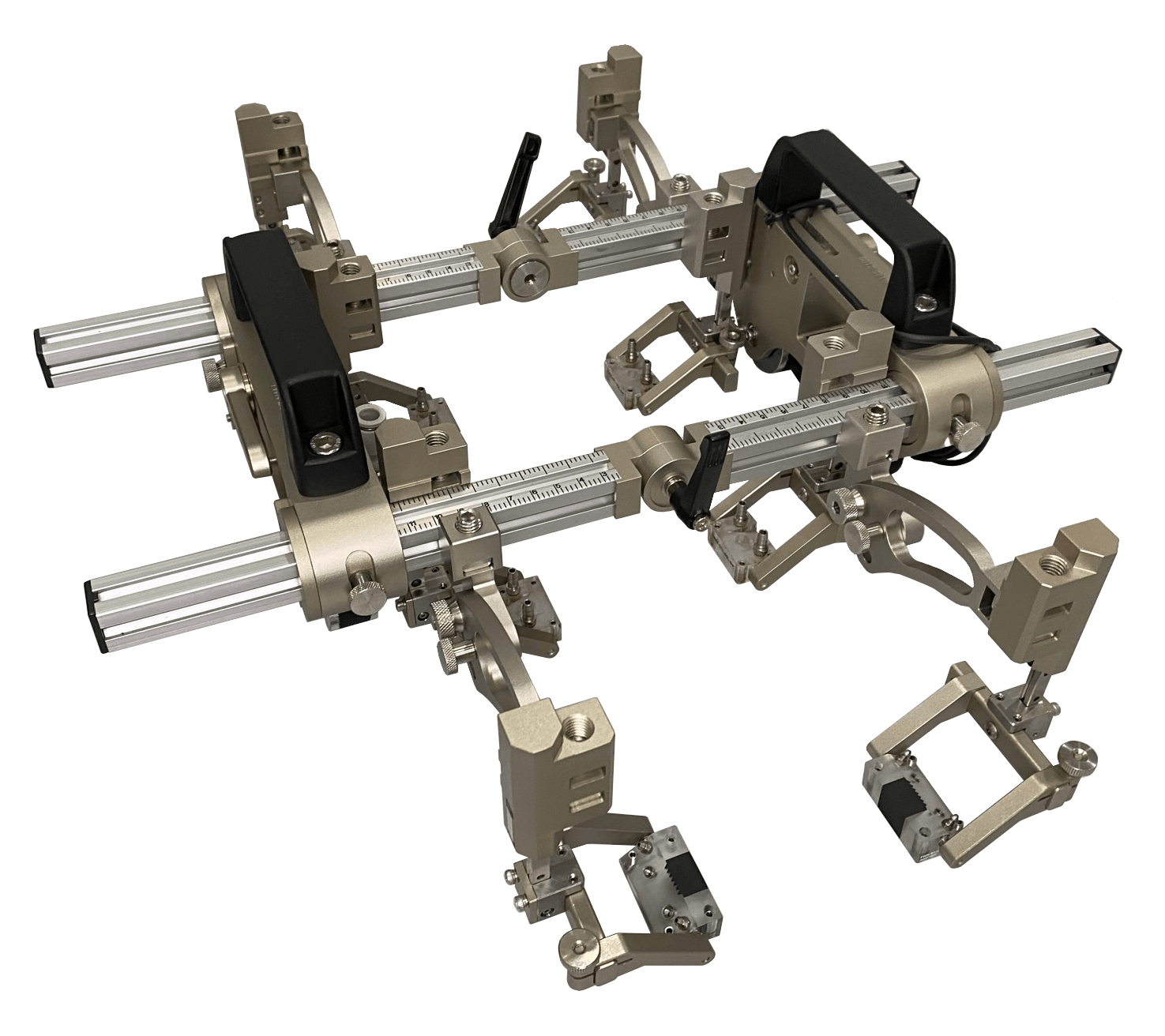

Ручной сканер TWN-21 предназначен для механизированного ультразвукового контроля сварных соединений трубопроводов. Разработан на базе TWN-20 и включает 4 дополнительных поворотных держателей ПЭП. Благодаря гибкой алюминиевой рейке и поворотным держателям сканер является универсальным многофункциональным устройством:

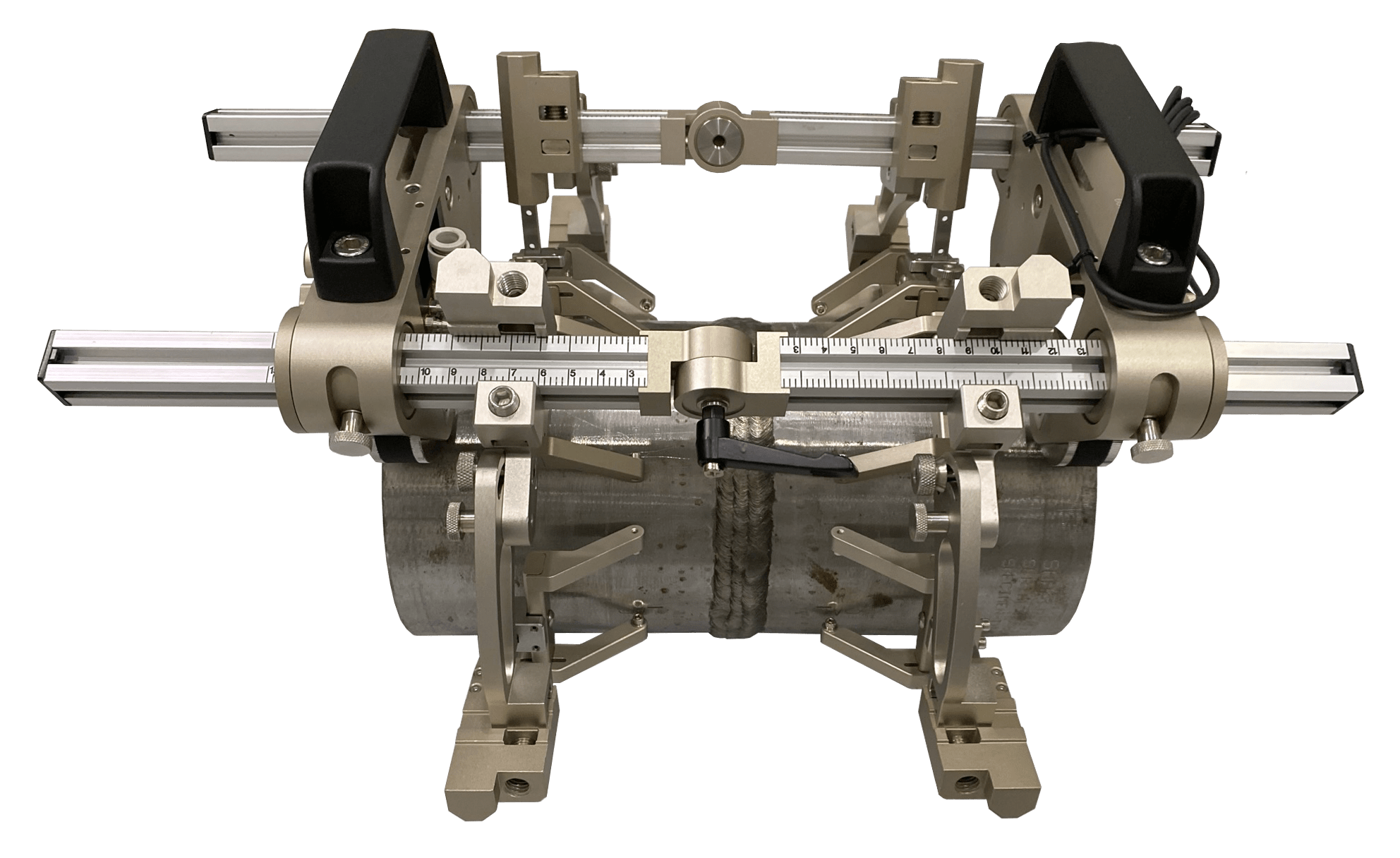

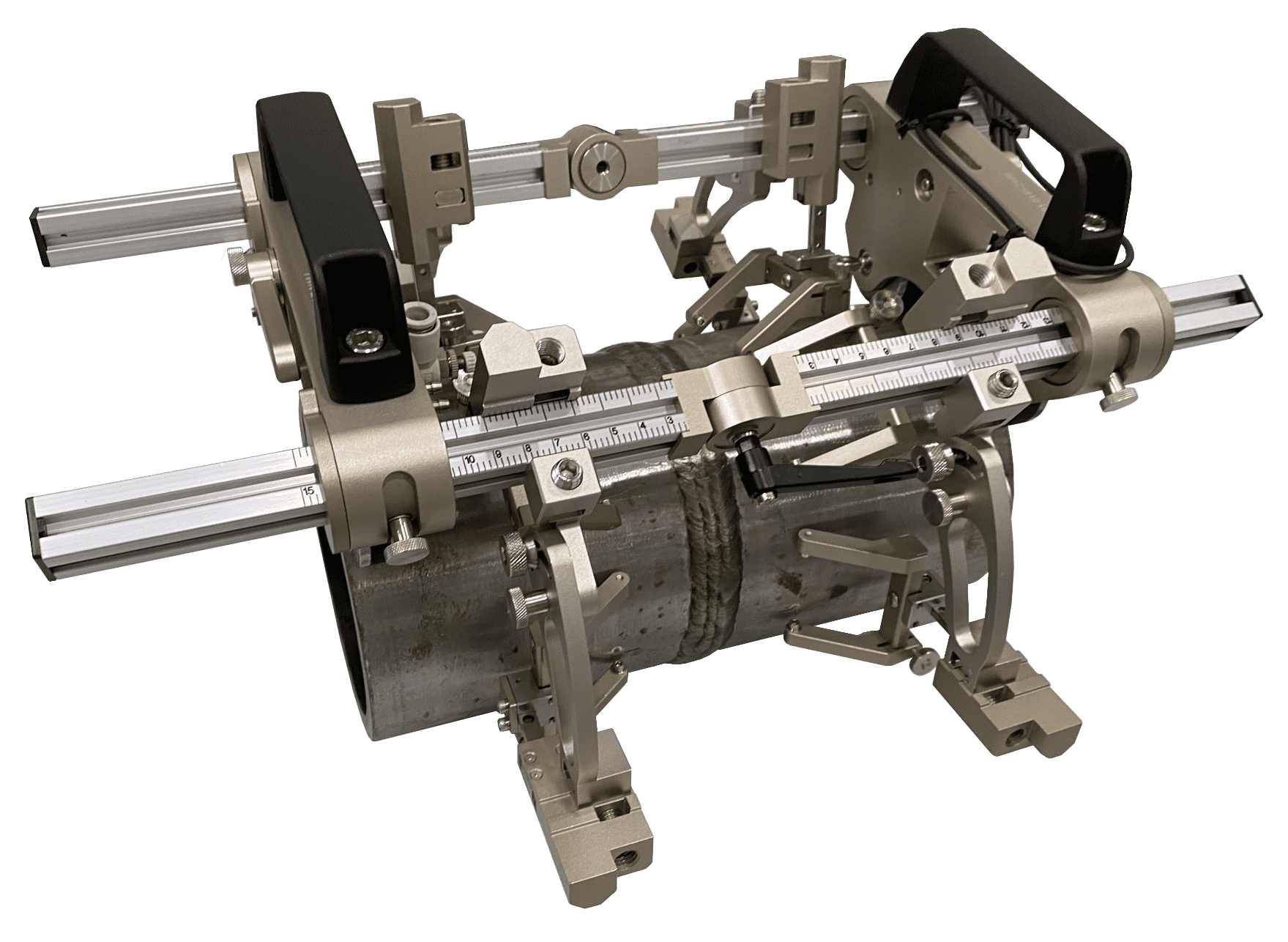

Кольцевые и продольные швы трубопроводов диаметром от Ø150 мм до плоской поверхности
Внутренняя сторона трубопроводов и вогнутых поверхностей наружным диаметром от Ø425 мм

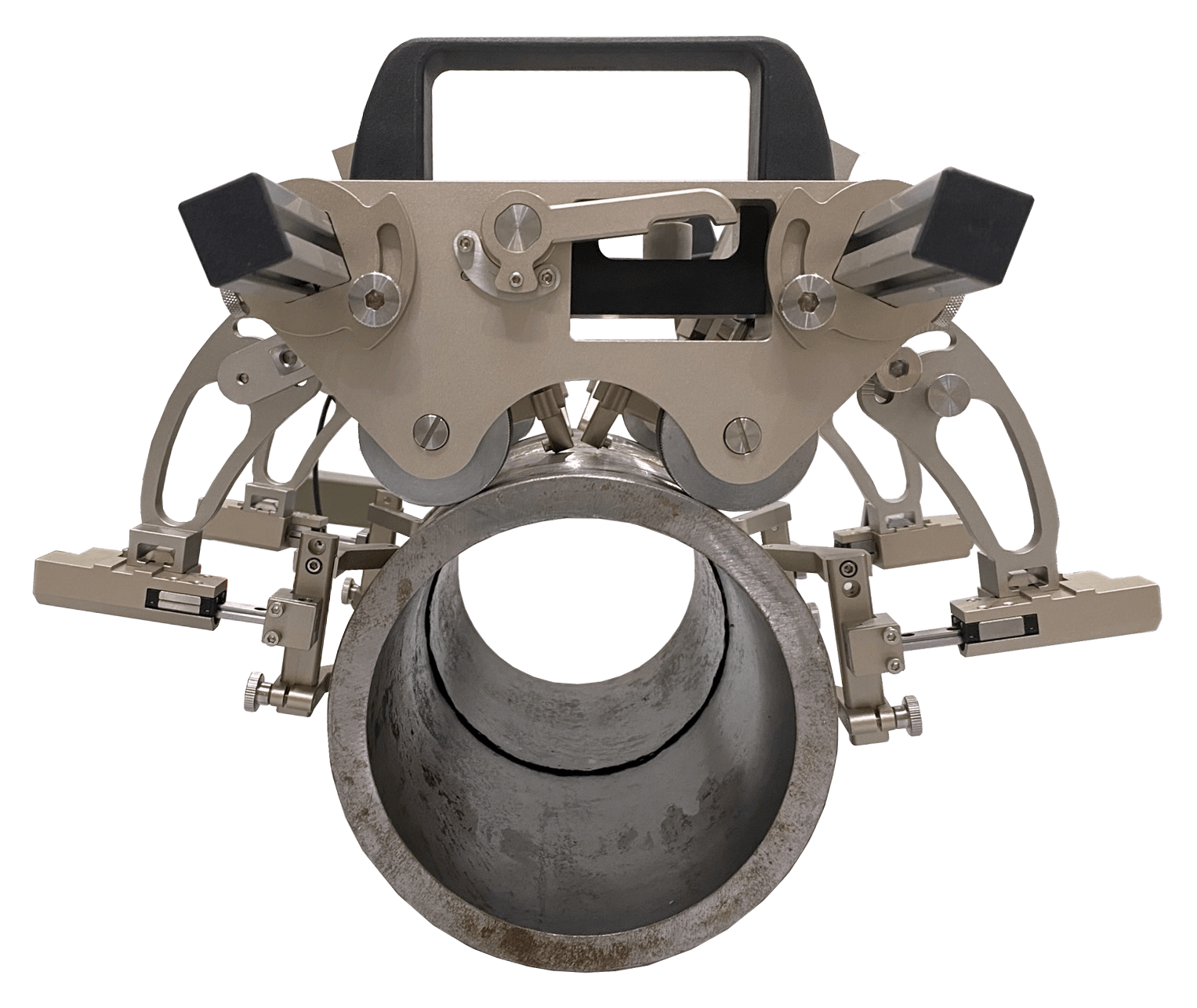

Сканер оснащен мощными магнитными колесами, которые надежно фиксируют его на поверхности объекта контроля. Встроенный кодировщик обеспечивает точное позиционирование преобразователей для записи результата.

Особенности TWN-21:

• До 8 преобразователей ФР или TOFD
• Гибкая алюминиевая рейка для контроля кольцевых и продольных швов
• Контроль вогнутых поверхностей и внутренней стороны трубопроводов
• Мощные магнитные колеса надежно фиксируют сканер на поверхности объекта и не повреждают его
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
• Разъем кодировщика совместим со всеми дефектоскопами

Технические характеристики TWN-21:

Комплект поставки сканера TWN-21:

• Металлическая рама с 2 съемными ручками и кабелем кодировщика, 5 м
• 2 прямые рейки
• 2 гибкие рейки
• 4 прямых держателей ПЭП – ФР и TOFD
• 4 поворотных держателей ПЭП
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт и руководство пользователя
• Транспортировочный кейс
