Регистратор температуры для автоклавов TR-2E ( DS1922E-F5 )

  • Регистратор температуры для автоклавов TR-2E ( DS1922E-F5 )

    /images/all/3/19524/big/img_5.jpg

    jijijij

    Регистратор температуры для автоклавов TR-2E ( DS1922E-F5 )
  • Регистратор температуры для автоклавов TR-2E ( DS1922E-F5 )

    /images/all/3/19524/big/img_14.jpg

    Регистратор температуры для автоклавов TR-2E ( DS1922E-F5 )

    Регистратор температуры для автоклавов TR-2E ( DS1922E-F5 )

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Инженерные Технологии


Артикул: 542, 532
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

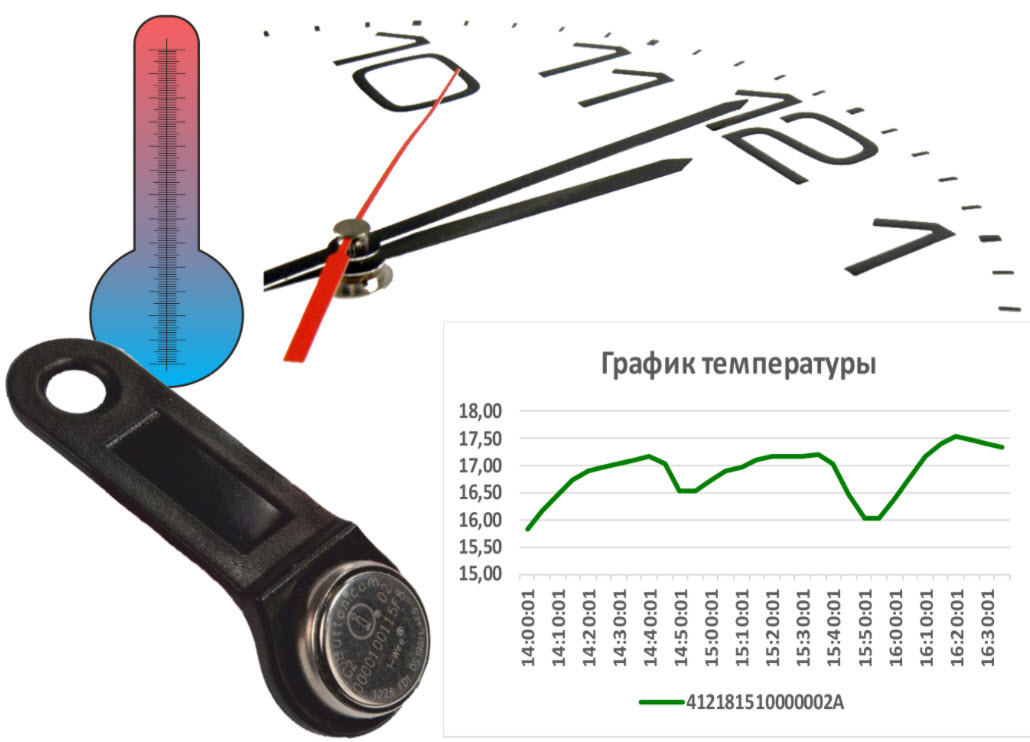

Описание логгера TR-2E (DS1922E-F5):

Регистратор температуры (логгер температуры или терморегистратор) TR-2E является автономным прибором, который после задания установочных значений измеряет температуру окружающего воздуха с заданной пользователем периодичностью, сохраняя данные во внутренней памяти с привязкой к реальному времени. Выполнен на основе комплектующего DS1922E#F5. Прибор в своем составе имеет высокоэкономичный микроконтроллер, датчик температуры, литиевую батарею и буферную память. Компоненты регистратора размещены в небольшом герметичном виброустойчивом дисковом корпусе из «пищевой» нержавеющей стали.

Для применения регистратора TR-2E в паровых автоклавах необходимо предусмотреть защиту от внешнего избыточного давления водяного пара - требуется использование специальной защитной капсулы «Thermochron Protector». Она не входит в комплект регистратора TR-2E и заказывается отдельно. Применение регистратора в паровых автоклавах без использования защитной капсулы приводит к немедленному выходу прибора из строя. Данная поломка не является гарантийным случаем.

Регистратор температуры TR-2E в составе комплексов регистраторов температуры и относительной влажности серии TR внесен в Государственные реестры средств измерений Российской Федерации, Республик Казахстан, Узбекистан и Беларусь. Установленный межповерочный интервал (МПИ) составляет 4 года. Комплексы регистраторов серии TR имеют сертификат соответствия EAЭC: Серия RU №0132036.



Наименование регистратора

TR-2E (серия TR)

 DS1922E-F5 (серия DS)

В составе комплекса

Комплекс
регистраторов серии TR

Комплекс
регистраторов серии DS

Наименование комплекса обслуживания

TRKO

Thermochron Complex

Характеристики регистратора

Идентичны

Обозначение на корпусе прибора

 DS1922E#F50

DS1922E#F50

Сертификация

Внесены в реестры Российской Федерации, Республик Казахстан, Узбекистан и Беларусь;;
Сертификат соответствия EAC

не сертифицирован



Технические характеристики регистратора TR-2E

Нормируемый параметр
Минимум
Максимум

Диапазон измерений температуры, °С

+15

+140

Разрешающая способность преобразователя, °С

0,0625 (1/16)

0,5 (1/2)

Пределы допускаемой абсолютной погрешности при измерении температуры, °C:
в диапазоне (+15 … +110)
в диапазоне (+110 … +140)



± 7,0
± 1,5

Задаваемый интервал между измерениями

1 мин

273 часа

Возможность задержки старта

От 1 минуты до 8 лет. Настройка по календарю

Объем памяти, количество измерений

до 8192

Средний ресурс регистратора, кол-во циклов:

(75…125) при частоте измерений - не чаще 1 измерения в 1 мин., температуре эксплуатации не выше +132°С, длительности стерилизации не более 1,5 часов.

Степень защиты от пыли и воды

IP69K

Габаритные размеры регистратора без капсулы / в капсуле Thermochron Protector, мм, не более

⌀17,3х6 / ⌀23х14

Масса регистратора, без капсулы / в капсуле Thermochron Protector, мм, г, не более

 3,3 / 21



ОБЛАСТИ ПРИМЕНЕНИЯ

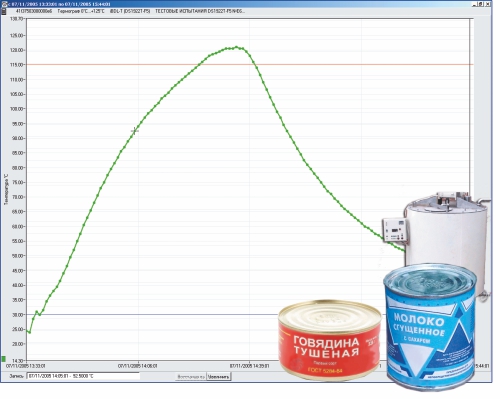

Благодаря небольшим габаритам, автономности, наличия защитной капсулы (опционально) регистратор температуры TR-2E эффективен для контроля температуры и времени выдержки при консервировании и пастеризации пищевой продукции; стерилизации инструментов, продукции и материалов в фармацевтическом производстве; в микробиологии для обеззараживания патогенных биологических агентов (ПБА) внутри паровых автоклава.

Эффективен и удобен в качестве температурных самописцев при аттестации паровых автоклавов. Полученные с регистраторов данные могут быть моментально обработаны при помощи специально разработанного программного обеспечения HeatMap Builder. Программа объединяет данные из множества файлов в один (XLSX или CSV), производит необходимые расчёты, определяет риски, строит графики и температурные карты. Благодаря программе HeatMap Builder специалисту остается только перенести полученные результаты в шаблон отчёта, проанализировать и сформулировать выводы, и – отчет готов!



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Для начала работы регистратора необходимо произвести запуск миссии измерений, используя комплекс обслуживания TRKO для ПК. В процессе настройки параметров запуска синхронизируются встроенные часы, устанавливаются аварийные границы (пороги), частота измерений, время запуска миссии (первого замера). В приборе реализована возможность настройки задержки старта нового цикла измерений, чтобы он запустился (произвел первое измерение) в точно назначенную дату и время. После программирования регистратор необходимо установить в защитную капсулу. Далее, для обеспечения герметичности, используя ключ №10 и рифленую поверхность на другой детали, соединение деталей капсул подтянуть до упора.

Для группового переноса измеренных данных, полученных с множества регистраторов серии TR в единую таблицу MS Excel с целью их ручного анализа, может применяться бесплатная версия «Lite» программы HeatMap Builder.



ОСОБЕННОСТИ

«Таблеточные» регистраторы чувствительны к внешнему избыточному давлению и продолжительному (более 30 минут) нахождению прибора при повышенной влажности - выше 99% RH. Для защиты регистраторов от неблагоприятных условий окружающей среды (воздействия повышенной влажности, внешнего давления или при измерениях внутри жидкостей) необходимо использовать защитные оболочки, например, герметичную капсулу «Thermochron Protector». Детали оболочки капсулы «Thermochron Protector» инертны к пищевой продукции - выполнены из «пищевой» нержавеющей стали, а уплотнительное кольцо – из силикона. Внутренний контур капсулы повторяет рельеф поверхности регистратора, имеет тонкостенную форму и позволяет установку одного регистратора. Капсула «Thermochron Protector» при максимально избыточном наружном давлении до 100 атм. (10МПа) обеспечивает работоспособность установленного внутри регистратора в течении 24 часов.



ОБЯЗАТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • Перед измерениями, после задания новой миссии регистратор TR-2E в сухом виде поместить в сухую защитную капсулу. Остаточный конденсат внутри герметичной капсулы, при его наличии, под воздействием высокой температуры превращается в паровое давление, которое через уплотнение деталей корпуса регистратора может попасть в его внутреннюю полость и привести к образованию коррозии токопроводящих дорожек печатной платы с дальнейшим их замыканием и выходя прибора из строя. Поломка регистратора от попадания влаги не является гарантийным случаем!
  • Без необходимости, не храните регистраторы при температуре выше 40 град. Высокая температура ведет к повышенному износу (саморазряду) встроенного в регистратор элемента питания;
  • Каждое измерение отнимает порцию энергии со встроенного незаменяемого элемента питания регистратора. В целях экономии без необходимости не настраивайте высокую частоту измерений - чаще 1 измерения в 1 минуту. Отключайте сессию измерений в регистраторе после цикла измерений;
  • Перед заворачиванием деталей капсул друг на друга, для снижения трения рекомендуется уплотнительное кольцо смазать силиконовой смазкой;
  • В целях уменьшения температурной инертности, связанной с образованием воздушной прослойки между стенками регистратора и капсулы «Thermochron Protector» и более быстрого установления температуры регистратора с температурой окружающей капсулу среды, может применяться теплопроводящая паста (термопаста). Например, КПТ-8.
Введите число *


Введите число *
Сертификаты

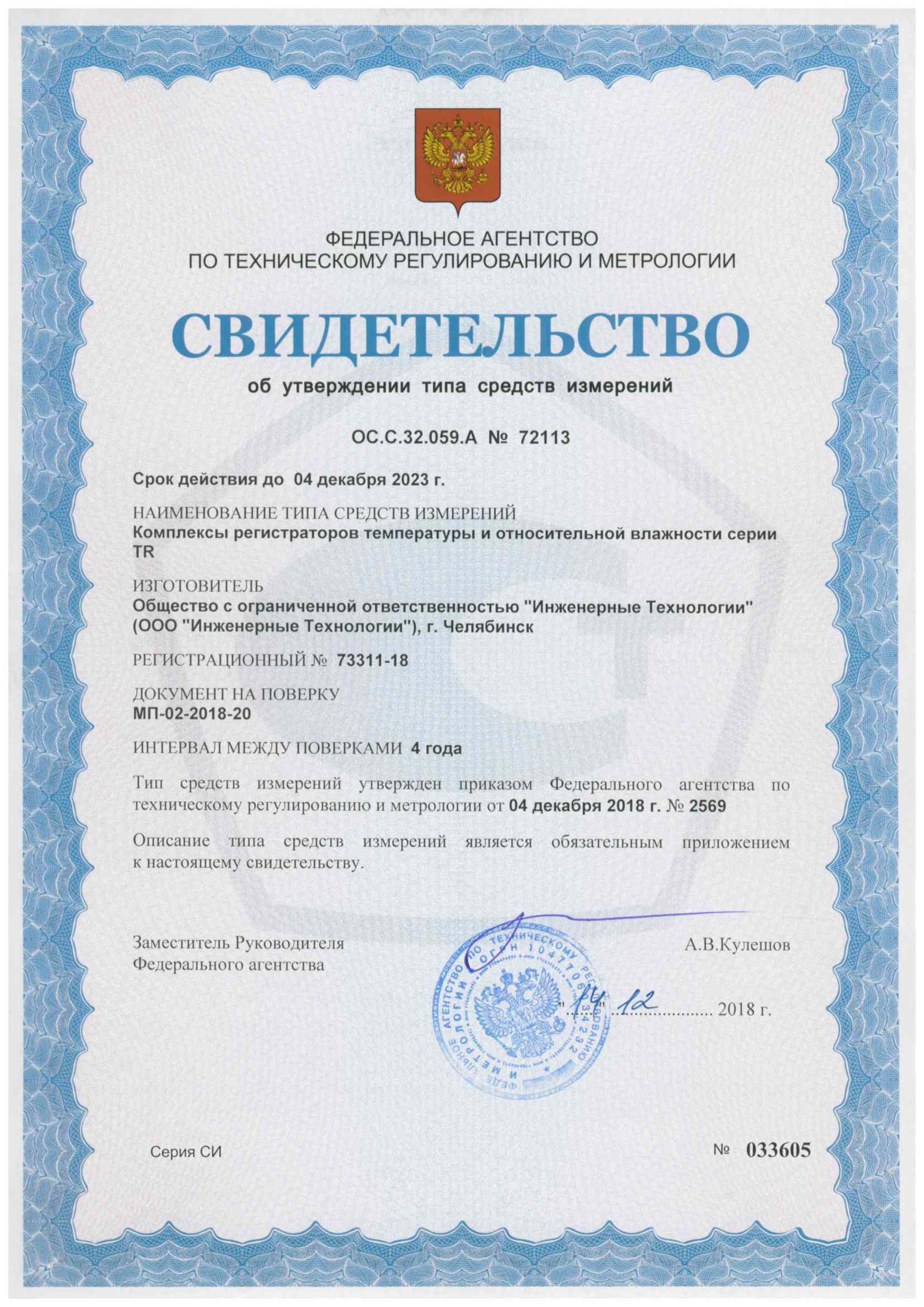

Свидетельство об утверждении типа средств измерений

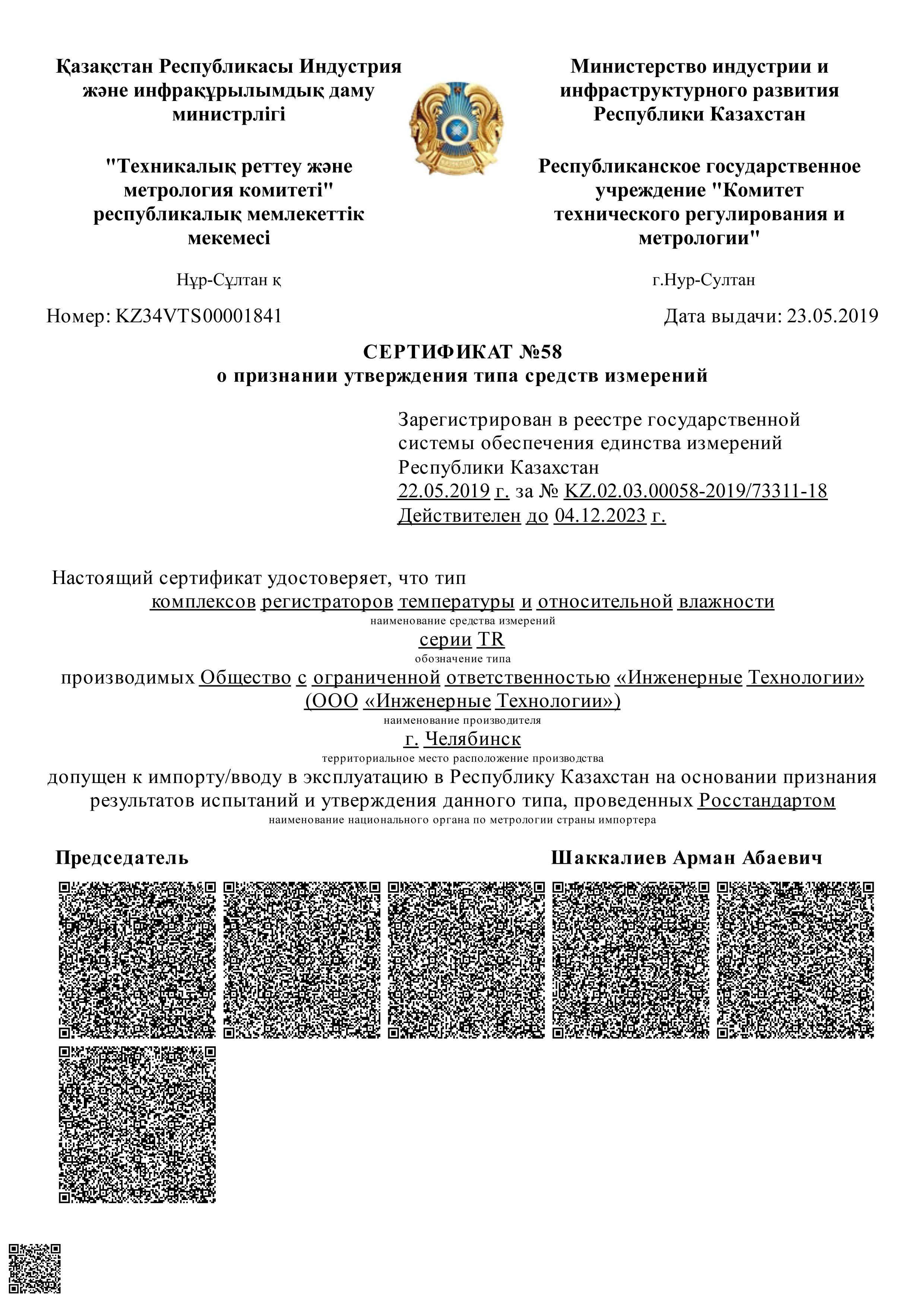

Сертификат о признании утверждения типа средств измерений Республики Казахстан

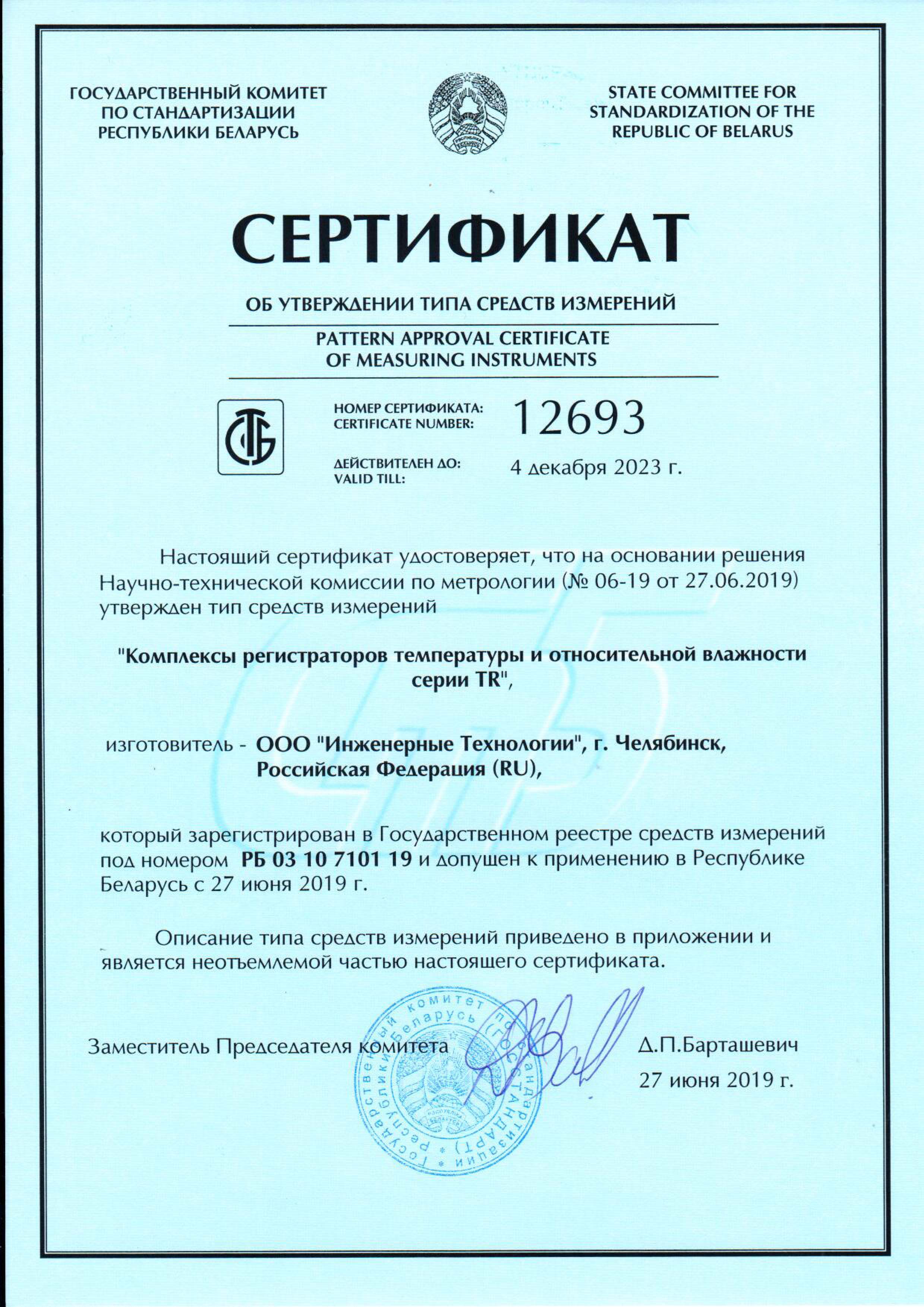

Сертификат об утверждении типа средств измерений Республики Беларусь

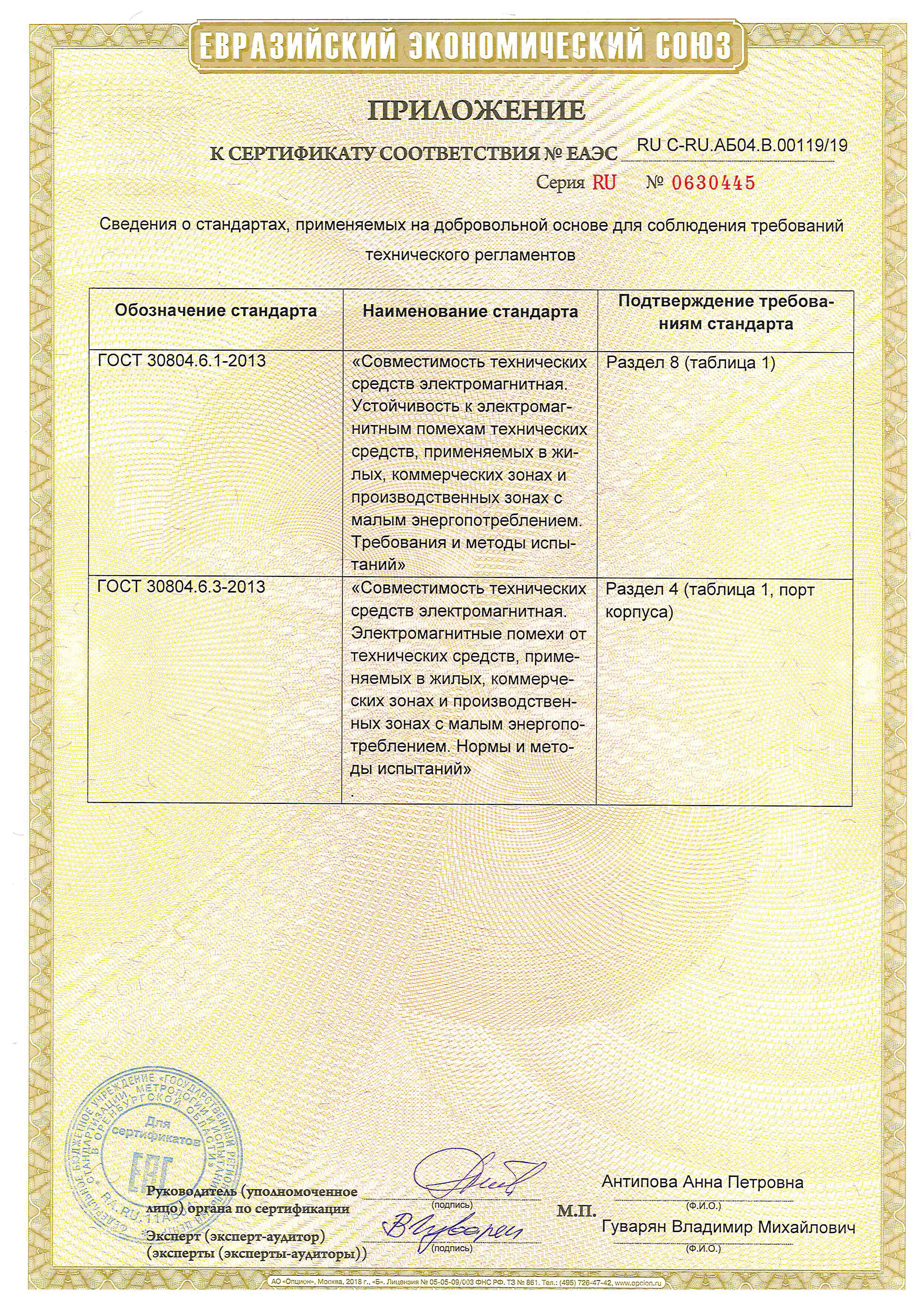

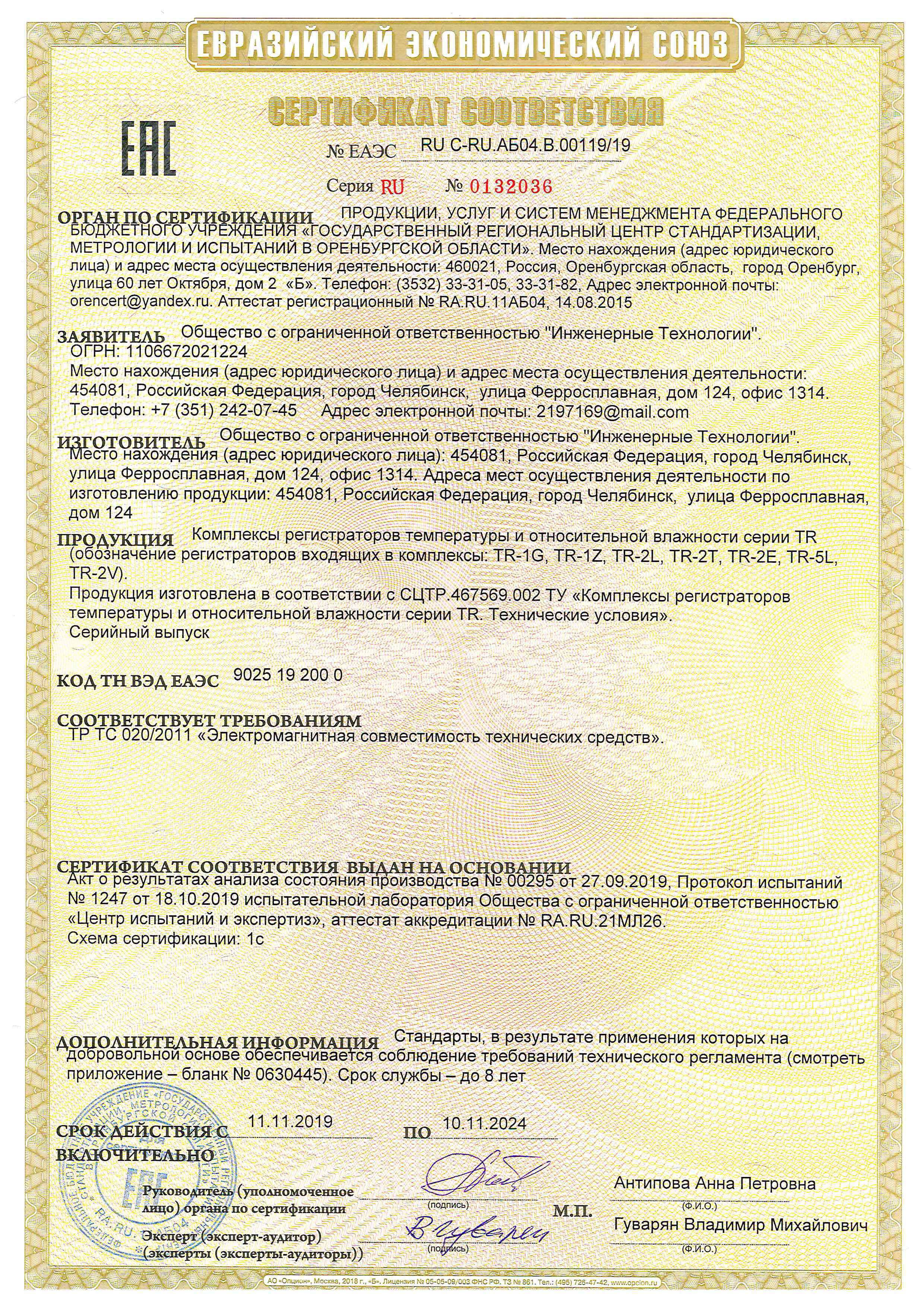

Сертификат соответствия
Сертификат соответствия
