Термограф для измерения температуры в печи САХАРА Т8-24П

Улучшите качество покраски ваших изделий с помощью термографа «САХАРА Т8-24П». Этот высокоточный прибор идеально подходит для применения в печах и камерах порошковой окраски. Устройство обеспечивает точное измерение температуры и времени отверждения покрытия на 8 независимых каналах, гарантируя создание идеального термопрофиля.

Проблемы, возникающие без измерения температуры в печи при покраске изделий

1. Неравномерное покрытие: Отсутствие точного контроля температуры может привести к неоднородному распределению тепла, что влечет за собой неравномерное нанесение покрытия.
2. Недостаточная адгезия: Неправильная температура негативно сказывается на сцеплении покрытия с поверхностью изделия, что снижает его долговечность и качество.
3. Перегрев или недогрев: Перегрев может повредить изделие или ухудшить свойства покрытия, а недогрев приведет к неполному отверждению, что уменьшает защитные характеристики покрытия.
4. Повышенные затраты: Ошибки в температурном режиме увеличивают долю брака и необходимость переделки, что увеличивает производственные издержки.
5. Снижение производительности: Температурные ошибки замедляют производственный процесс из-за необходимости исправления дефектов.
6. Температурный градиент: Разница между температурой поверхности изделия и горячего воздуха в печи может достигать 5–20°С. Это приводит к некорректной настройке параметров процесса и снижению качества покрытия.
7. Влияние внешних факторов: Температура и время отверждения покрытия зависят от таких факторов, как теплоемкость изделий, толщина стенок, конструктивные особенности, начальная температура изделия, а также условия в цехе (температура, влажность, давление). Игнорирование этих параметров затрудняет обеспечение стабильного результата.

Решение проблем с помощью термографа «САХАРА Т8-24П»

• Построение термопрофиля: Устройство позволяет создать точный термопрофиль печи, что помогает выявить зоны перегрева и недогрева.
• Контроль температуры: Термограф обеспечивает постоянный мониторинг температуры, позволяя корректировать параметры печи в реальном времени для оптимальных условий.
• Учет температурного градиента: Измерение температуры на поверхности изделий помогает учитывать разницу между поверхностью и горячим воздухом в печи, минимизируя ошибки.
• Оптимизация процесса: Точные данные о температуре позволяют снизить количество брака и повысить общее качество продукции.
• Учет внешних факторов: Устройство учитывает теплоемкость, толщину стенок, конструктивные особенности и начальную температуру изделия, что позволяет достичь стабильного и качественного покрытия.

Применение регистратора температуры в печи «САХАРА Т8-24П»

Термограф «САХАРА Т8-24П» широко используется в различных областях:

• Автомобильная промышленность: Контроль температуры при нанесении лакокрасочных покрытий на детали автомобилей.
• Металлообработка: Мониторинг температурного режима для обеспечения качественного порошкового покрытия на металлических изделиях.
• Производство бытовой техники: Поддержание необходимых условий для нанесения покрытий на корпуса и детали бытовых приборов.
• Строительные материалы: Контроль температуры при нанесении покрытий на профили, панели и другие строительные элементы.
• Электроника: Обеспечение точного температурного режима для нанесения защитных покрытий на компоненты электронных устройств.

Преимущества использования термографа «САХАРА Т8-24П»

• Высокая точность: Обеспечивает измерение температуры по восьми независимым каналам.
• Надежность: Устройство спроектировано для работы в условиях высоких температур и агрессивных сред.
• Простота эксплуатации: Легко устанавливается, имеет интуитивно понятный интерфейс с поддержкой русского языка.
• Экономия времени и ресурсов: Снижает количество брака и уменьшает потребность в повторном нанесении покрытий.
• Повышение качества продукции: Гарантирует равномерное нанесение покрытий, улучшая их долговечность и внешний вид.
• Универсальность: Подходит для различных отраслей и этапов производства.
• Учет температурного градиента: Позволяет точно измерять разницу температур между изделием и горячим воздухом, обеспечивая эффективный контроль процесса.

Состав регистратора температуры «САХАРА Т8-24П»

1. Электронный блок регистрации:
   Компактная плата с микроконтроллером и многоканальным измерителем, помещенная в корпус с низким профилем.

2. Подключение датчиков:
   Возможность подключения до восьми термопар (тип К), которые крепятся на поверхности исследуемого объекта.

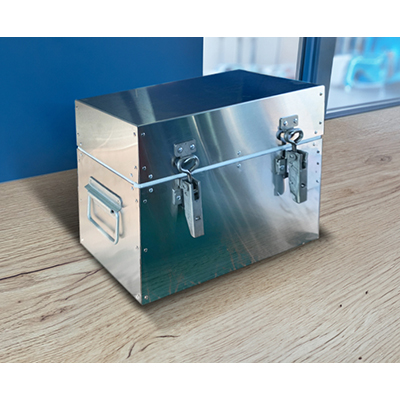

3. Защитный бокс:
   Предназначен для защиты регистрационного блока при эксплуатации в условиях высоких температур внутри печи.

4. Режимы работы:

   • Автономный режим: Регистрация данных до 45 минут.
   • Подключенный режим: Без ограничения по времени, с передачей данных в реальном времени через USB.

5. Габариты:

   • Электронный модуль: 17 × 42,5 × 207 мм.
   • Защитный кожух: 27 × 78 × 268 мм.
   • Защитный бокс: 290 × 210 × 400 мм.

6. Технические характеристики:

Процесс измерения

1. Подготовка:
   Датчики подключаются к изделию и фиксируются на его поверхности.

2. Защита:

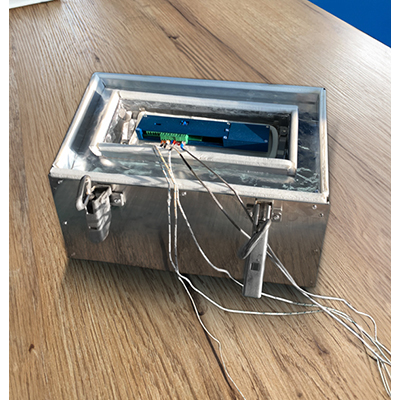

   Регистрационный блок помещается в защитный кожух, а затем в термоизоляционный бокс для безопасного использования в печи.

3. Измерение:
   Изделие с подключенным блоком проходит через печь (тоннельного или стационарного типа). Регистратор фиксирует температуры с заданной периодичностью.

4. Извлечение:

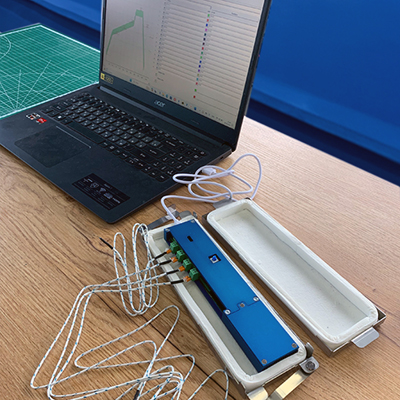

   После завершения цикла регистратор вынимается из кожуха и подключается к компьютеру.

5. Анализ:
   С помощью специализированного программного обеспечения данные считываются и отображаются в виде графика термопрофиля. При подключенном режиме можно наблюдать показания в реальном времени, а график строится автоматически

Программное обеспечение термографа

Программное обеспечение — важнейший компонент термографа «САХАРА T8-24П», обеспечивающий удобство работы и высокую точность измерений. Оно автоматически учитывает параметры печи (размер, количество зон нагрева, скорость конвейера) и предлагает оптимальные настройки для достижения идеального термопрофиля, что повышает производительность и качество процесса.

Отличительные особенности:

• Интуитивно понятный интерфейс:
  Современный графический дизайн, поддерживающий Windows и Linux, с полным переводом на русский язык для удобства пользователей.

• Мастер настройки:
  Встроенный помощник с текстовыми и анимационными подсказками, упрощающий настройку и работу с регистратором даже для новичков.

• Автоматическая оптимизация:
  Анализирует данные измерений и предлагает изменения параметров печи (размер, зоны нагрева, скорость конвейера) для достижения оптимального термопрофиля.

• Режим реального времени:
  Поддержка подключенного режима, позволяющая в режиме on-line наблюдать данные с датчиков и автоматически строить графики температур.

• Анализ и хранение данных:
  Функция сохранения термопрофилей для дальнейшего анализа. Возможность удобной навигации по профилям: перемещение, масштабирование, управление отображением каналов.

• Печать и экспорт:
  Поддержка вывода профилей на печать и экспорта данных для использования в отчетах или дополнительных расчетах.

Комплект поставки

• Термоизоляционный и защитный боксы
• Набор термопар
• Перчатки для безопасного извлечения регистратора из печи
• Кейс для хранения оборудования
• Батарейки (тип ААА) для питания регистратора
• USB-кабель для передачи данных
• USB-накопитель с программным обеспечением и инструкцией
