Метрологические характеристики

Наименование характеристики

Значение

Модификации

В7-505

В7-510

В7-511

В7-520

В7-522

В7-5101¹⁾

Диапазон измерений разности давлений, кПа²⁾

от -2,49

до+2,49

от -10

до +10

от -10

до +10

от -35

до +35

от -100

до +100

от -0,125 до +0,125

от -0,25 до +0,25

от -1 до +1

от -2 до +2

от -4 до +4

от -10 до +10

от -40 до +40

от -50 до +50

от -125 до +125

от -250 до +250

Диапазон измерений избыточного давления, кПа²⁾

– модификация В7-521

от 0 до +35

Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, %

– модификация В7-510

– модификация В7-511

– модификация В7-520

– модификация В7-522

– модификация В7-5101

– модификация В7-521

±0,3

Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, %

– модификация В7-505

±0,25

Вариация показаний, приведенная к диапазону измерений, %

±0,29

Максимальное рабочее давление (Р_раб), кПа

43,58

50

50

100

400

–

Нормальные условия эксплуатации:

– температура окружающей среды, ºС

– относительная влажность, %, не более

– атмосферное давление, кПа

от +21 до +25

 80

от 84 до 106,7

¹⁾ Конкретные значения указаны в паспорте

²⁾ Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации

Технические характеристики

Наименование характеристики

Значение

В7-505

В7-510

В7-511

В7-520

В7-521

В7-522

В7-5101

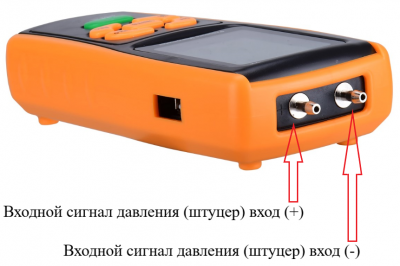

Диаметр трубки (штуцера), мм

1,9

4

4

4

9,5

4

4

Кол-во единиц измерений

13

11

11

11

11

11

13

Автоматическая температурная компенсация

+

-

+

+

+

+

+

Дискретность (разрешение), кПа

0,01

- ²⁾

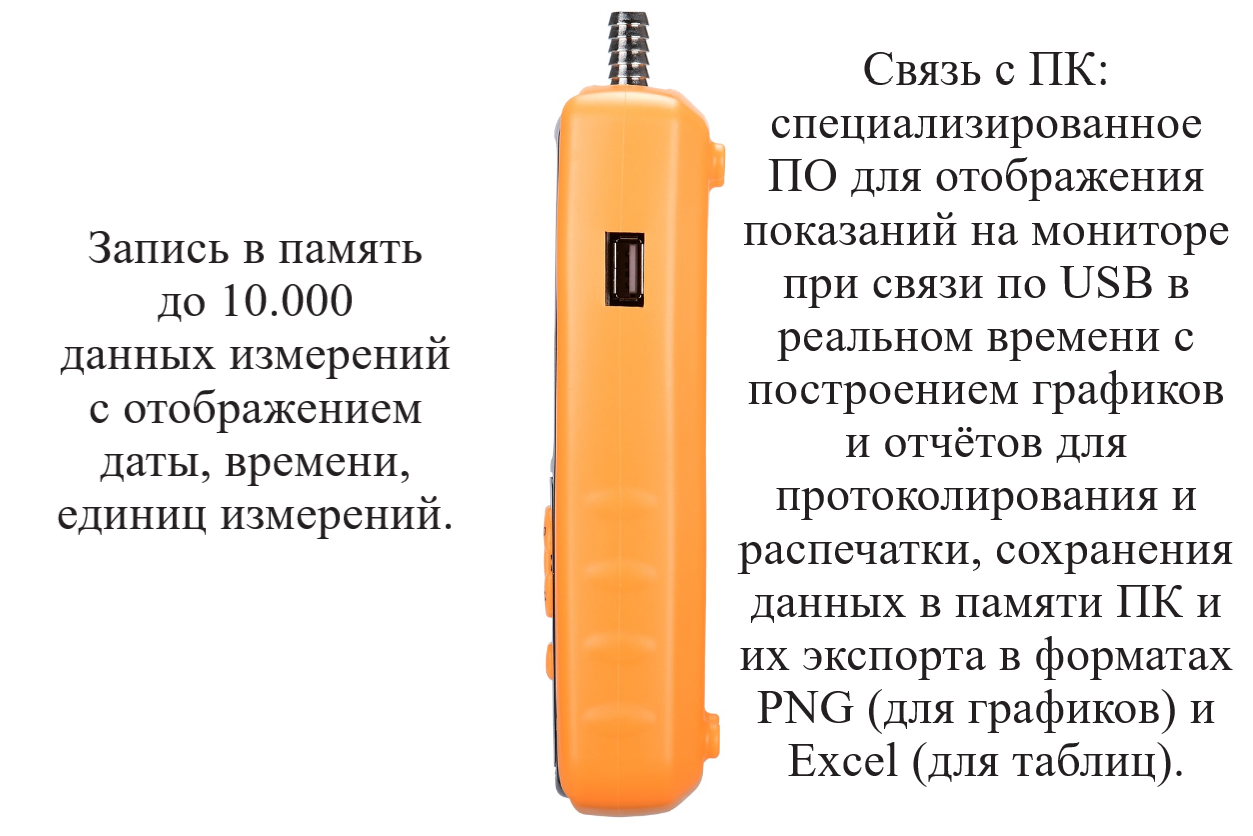

Память (к-во записей)

≤10000

≤16000 ³⁾

Интервал записей, с

-

от 1 до 9999

Питание

1,5V AAA

батарея 4 шт.

5V 1A Li-ion аккумулятор.

Настраиваемый интервал автоотключения, минут

-

от 1 до 99

Повторяемость

±0,2% (макс. ±0,5%)

Линейность/гистерезис:

±0,29%

Время измерения (отклик), с

0,5

Цифровые интерфейсы

USB

Параметры электропитания:

– напряжение сети переменного тока, В

– частота, Гц

от 205 до 230

от 50 до 60

Рабочие условия эксплуатации:

−температура окружающей среды, ºС

−относительная влажность, %, не более

− атмосферное давление, кПа

от 0 до +50; от -5 до +50 ¹⁾

80

от 86 до 106,7

Условия хранения

−10...+50°C, 0...90%RH

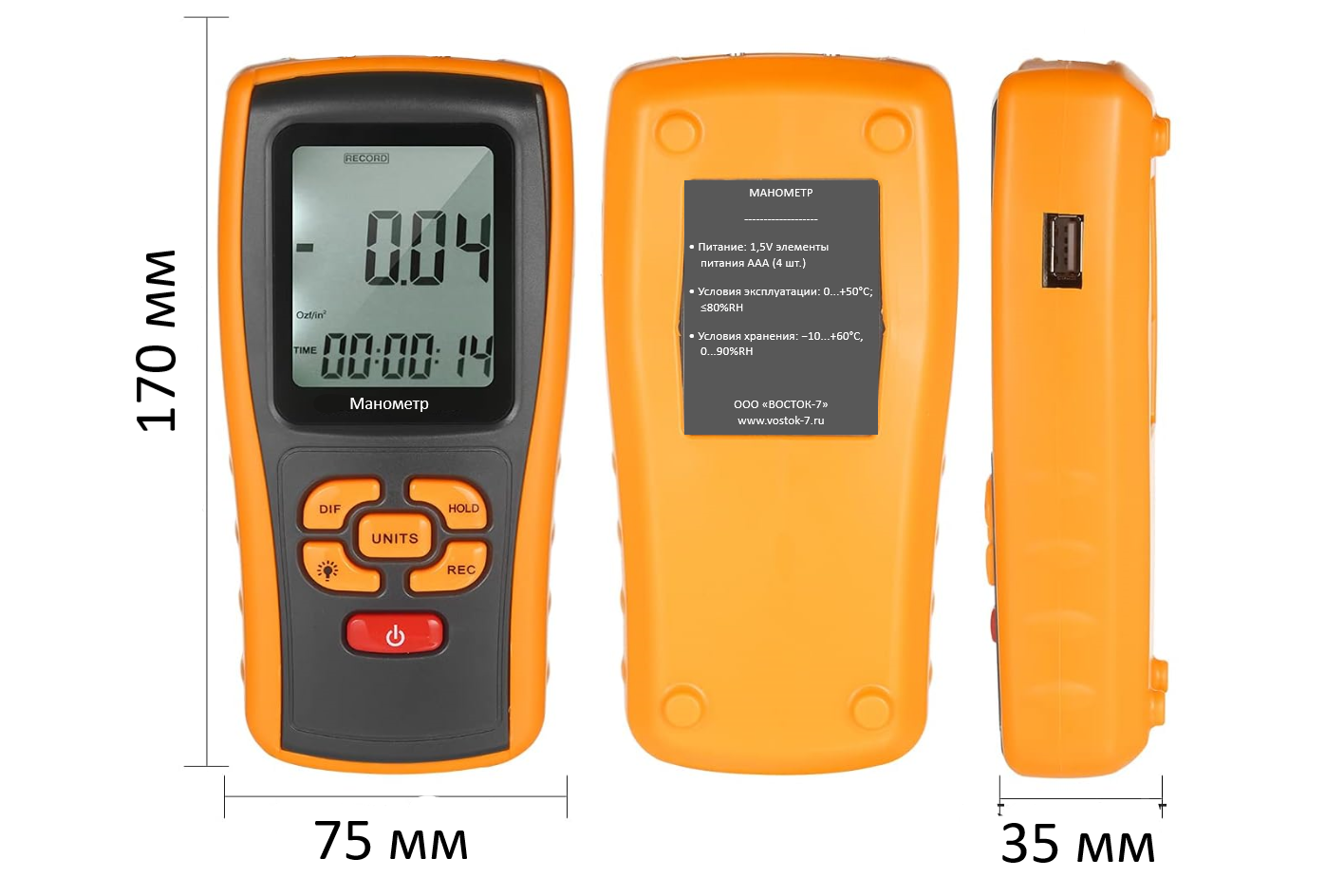

Габаритные размеры, мм, не более:

− длина×ширина×высота

210×75×48

Масса, г., не более

323

Индикация низкого заряда

Есть

Средний срок службы, лет, не менее

8

Средняя наработка на отказ, ч, не менее

30000

1) Только для В7-5101 2) Указаны ниже в Таблице «Модификация B7-5101» 3) Кол-во сохраняемых записей в памяти манометра. При подключении прибора к ПК количество сохраняемых записей не ограничено.

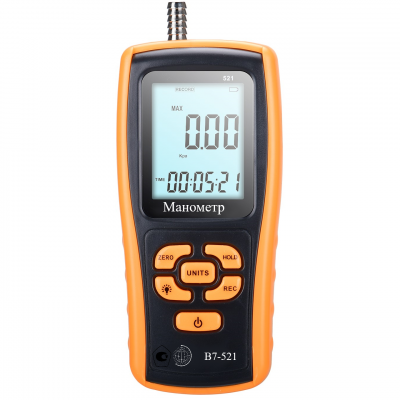

Модификация B7-521

11 единиц измерений:

Диапазон

Разрешение

(дискретность)

Максимальное

давление

Бар (bar)

0.350

0.001

1.5

мБар (mbar)

350.0

0.1

1500

кПа (Kpa)

35

0.01

150

кгc/см² (Kgf/cm²)

0.356

0.001

1.529

мм ртутного столба (mmHg)

262.5

0.1

1125

см водяного столба (смН₂О)

356.6

0.1

1528.5

Унция*с/дюйм² (Ozf/in²)

81.20

0.01

348

Фунт/дюйм² (PSI)

5.076

0.001

21.755

Дюймов ртутного столба (inHg)

10.33

0.01

44.29

Дюймов водяного столба (inH₂O)

140.3

0.1

601.5

Фунтов водяного столба (ftH₂O)

11.69

0.01

50.1

Наименование

Количество

Манометр портативный В7

(модификация B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522)

1 шт.

Руководство по эксплуатации и монтажу

1 экз. ¹⁾

Паспорт

1 экз. ¹⁾

Трубка (прозрачный шланг из силикагеля)

2 шт. ²⁾

Штатив-тренова

На заказ

USB кабель для работы от сети

1 шт.

¹⁾ Допускается:

– прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес;

– поставка на электронном носителе;

– доступно для свободного скачивания на сайте www.vostok-7.ru

²⁾ Исключения:

– Трубка 1 шт. для модификации В7-521

– Трубка (прозрачный шланг из ПВХ) 2 шт. дополнительно для моделей B7-510, В7-511, В7-520, 522
