Тип оборудования: Комбинированный течеискатель

Производитель: Sewerin GmbH

Модель: SeCorrPhon AC 06

Гарантия: 1 год

Описание течеискателя SeCorrPhon AC 06:

SeCorrPhon AC 06 -Комбинированный прибор для определения мест утечки воды методом корреляции и электроакустики.

Удобен в работе благодаря режиму быстрого выбора функций через меню и водозащитному дисплею (320 x 240 пикселей и подсветкой) с мембранными «горячими» клавишами.

Что такое корреляция?

Корреляция – это определение мест утечек в напорных трубопроводах с помощью компьютерной обработки шума утечки. В месте утечки создается шум, который распространяется по телу трубы. Этот шум достигает два ближайших к нему фитинга (запорные клапана, шаровые краны, гидранта и пр.) в разное время. Временной интервал зависит от расстояния от места утечки до двух контактных точек.

Высокочувствительные микрофоны записывают шумы, поступающие на фитинги, и с помощью радиопередатчиков передают эти записи в приемник. Приёмник определяет разность во времени прихода данных сигналов.

Затем, используя информацию о материале, диаметре трубы и длины измерительной секции, вычисляется точное местоположение утечки.

В отличие от электроакустических течеискателей, корреляторы работают независимо от уровня шума утечки. Интенсивность окружающего шума практически не оказывает влияния на точность измерения.

Поэтому успешная корреляция возможна даже в дневное время на дорогах с интенсивным движением, когда поиск с помощью электроакустических течеискателей невозможен.

Даже такие факторы, как глубина залегания, типа грунта или окружающие шумы (например, шум ветра или дождя) не влияют на точность измерения.

Теперь успех операции по поиску утечек определяют не слух и опыт пользователя, а технические возможности удобного в работе коррелятора.

SeCorrPhon AC06 как коррелятор:

• Легкий, эргономичный
• Простой в использовании благодаря удобным органам управления
• Имеет возможность переключения в одноканальный режим в случае неисправности передатчика
• Когерентный анализ с рекомендациями оптимальных настроек
• Частотные фильтры можно использовать как в автоматическом, так и в ручном режимах
• Передача радиосигнала более чем на 2000м по каждому каналу
• Встроенный помощник помогает использовать оптимальный работы режим в различных ситуациях
• Графический дисплей с высоким разрешением;
• ПО для записи измерений, а так же для распечатки отчетов

Радиопередатчик RT06

• Простой и быстрый в работе:

- Выберите место установки и положение передатчика

- Передатчик автоматически включается при подключении к нему микрофона

• Высокопроизводительный канал передачи мощностью 500мВт;
• Простое управление по радиоканалу, даже в условиях отсутствия прямой видимости;
• Частотный фильтр с возможностью настроить прибор при работе с пластиковыми трубами.

Принцип работы акустического течеискателя.

При возникновении утечки в напорном трубопроводе, вода начинает фонтанировать через трещину. Тело трубы вибрирует в месте утечки. Эти колебания передаются по всему телу трубы и могут быть определены даже в отдаленных точках контакта, таких как арматура.

В непосредственной близости от места утечки струя воды и труба передают колебания земляному грунту. Эти колебания передаются сквозь грунт на поверхность земли как грунтовой шум.

Сначала с помощью пробного щупа осуществляется предварительный поиск утечки – измерение уровня шума на доступной арматуре (шиберные затворы, краны, гидранты, домашние запорные вентили). Это позволяет изолировать участок поиска.

Далее с помощью грунтового микрофона измеряется уровень шума на поверхности земли, что позволяет точно локализовать место утечки. Человеческий слух по-прежнему играет важную роль в анализе шумов, т.к. человек может проанализировать шум и показания прибора.

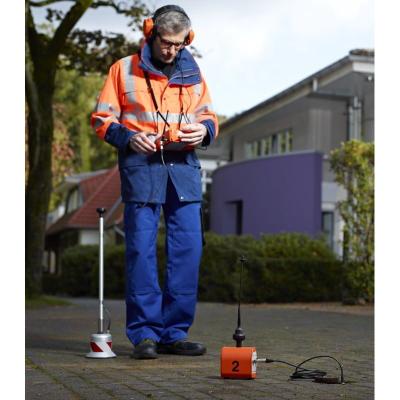

Точное определение утечки с помощью грунтового микрофона

Использование грунтового микрофона на одинаковых интервалах помогает определить место утечки с высокой точностью, что в свою очередь снижает затраты на экскаваторные работы. На дисплее прибора отображается сравнение уровней шума во всех точках контроля.

Такая визуализация результатов измерения особенно полезна для новичков, а также для специалистов, которые используют данную систему нечасто.

SeCorrPhon AC06 как электроакустический течеискатель:

• Превосходный звук, благодаря использованию мощного цифрового сигнального процессора
• Прослушивание с одновременной индикацией даже минимального уровня шума на дисплее; функция памяти
• Автоматическая функция защиты слуха
• Различные вариации настроек фильтров
• Автоматическое распознавание подключаемых микрофонов (грунтовые микрофоны, пробный щуп или ручной микрофон для определения утечек в зданиях)
• Разъем для прямого подключения грунтового микрофона
• Разъём для связи с ПК

Почему два метода?

Каждый из методов имеет свои ограничения и недостатки. Умелое сочетание преимуществ двух методов позволяет определять местоположение утечек максимально точно.

С помощью SeCorrPhon AC06 вы можете использовать оба метода одновременно!

Технические характеристики SeCorrPhon AC 06:

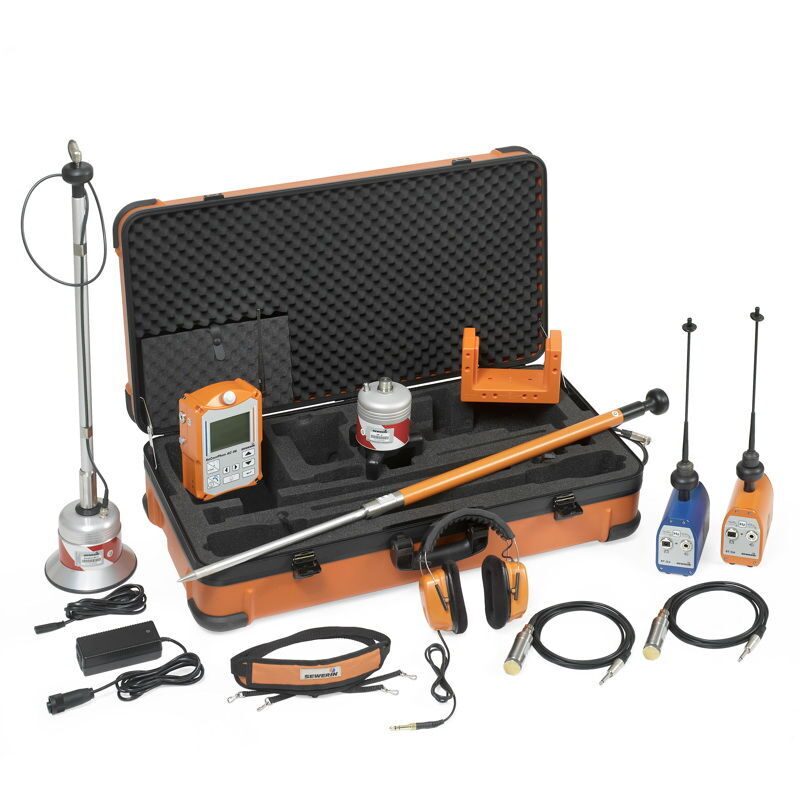

Комплект поставки комбинированного течеискателя SeCorrPhon AC 06:

Базовая комплектация:

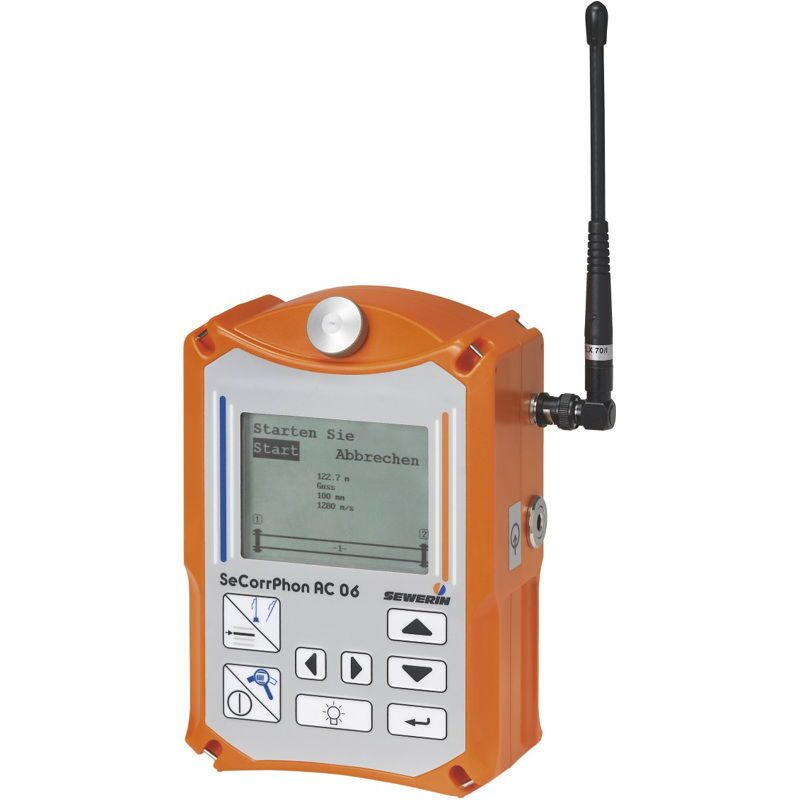

• Приёмник SeCorr AC 06
• Радиопередатчик RT06 канал1, 500 мВт
• Радиопередатчик RT06 канал2, 500 мВт
• Микрофоны EM 30 с магнитами (2 шт.)
• Наушники K3
• Док-станция
• Система для переноски "треугольник"
• Зарядное устройство 240 В~ / 5 A
• Коммуникационный кабель (RS 232)
• Кейс для транспортировки
• Переносной стержень H-4
• Грунтовой микрофон BO-4

Опции:

• Тестовый щуп T-4
• Грунтовой микрофон 3P-4
• Удлинители тестового щупа
• Переходник RS232-USB
• Система для переноски "перекрёстные ремни"
• Автомобильное зарядное устройство
• Гидрофоны
• Адаптеры для гидрофонов
• Внешний активный фильтр (для подавления внешних шумов)
• Транспортный кейс для 2-х гидрофонов
• Обучающий компакт-диск
