Ультразвуковой дефектоскоп HARFANG PRISMA UT

  • Ультразвуковой дефектоскоп HARFANG PRISMA

    /images/all/3/18232/big/img_5.jpg

    jijijij

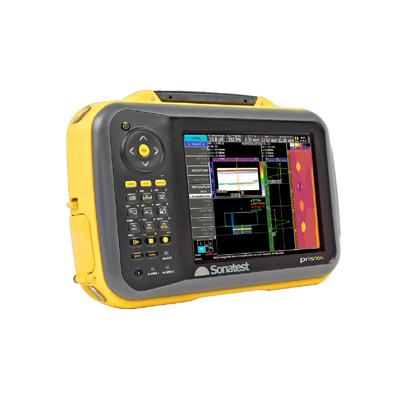

    Ультразвуковой дефектоскоп HARFANG PRISMA UT

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonatest


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой дефектоскоп HARFANG PRISMA UT



УЗ дефектоскоп HARFANG PRISMA является одним из последних продуктов подразделения технических разработок и исследований компании Sonatest. Усовершенствованный ультразвуковой дефектоскоп является комплексным инструментом для ультразвукового контроля используя технологии TOFD и фазированной решетки.

Ультразвуковые дефектоскопы Harfang Prisma оснащены экраном, обладающим наилучшим размером и разрешением в категории подобных устройств. Интерфейсное меню дефектоскопов является простым, интуитивно понятным и позволяет ускорить рабочий процесс. Превосходная поддержка полноэкранного режима визуализации позволяет использовать 100% площади дисплея для отображения видов развертки. Для всех типов сканирования доступны многочисленные настройки палитры. Приборы  Harfang Prisma позволяют использовать все преимущества улучшенных режимов отображения, которые включают сглаживание, построение контура и усреднение.

В конструкции ультразвуковых дефектоскопов Harfang Prisma используется жесткое, амортизированное внутреннее шасси, заключенное в противоударный герметичный корпус, который соответствует классу защиты IP66.



Области применения:



  • Контроль сварных соединений
  • Составление карты коррозии
  • Контроль композитных материалов и материалов аэрокосмической отрасли и др.



Отличительные особенности:



  • Преднастройка за 30-секунд
  • Управление одной рукой
  • Интерактивное меню справки и отображение в 3D
  • Мастера настроек и калибровки
  • Параметр Genius для дополнительных подсказок
  • Минимизация обучения: дружелюбный пользовательский интерфейс



Harfang Prisma UT

Модель Harfang Prisma UT является полнофункциональным ультразвуковым дефектоскопом компании Sonatest. Ультразвуковой дефектоскоп Harfang Prisma UT позволяет использовать управление затуханием для оптимизации подповерхностного разрешения и передачи энергии. Возможности фиксации изображений на экране дефектоскопа в сочетании с возможностью автоматической отчетности, позволяют составлять отчеты, которые могут быть оформлены в соответствии с заказом клиента. Например, содержать информацию о нем, логотипы и т.д. В приборе реализована поддержка таких методов контроля, как DAC, AVG/DGS, TGC и AWS.

Благодаря встроенному ПО, которое улучшает визуализацию разверток B-скан и C-скан, ультразвуковой дефектоскоп Prisma UT позволяет оператору проводить контроль коррозии и композитных материалов в сочетании с полным профилированием.



Harfang Prisma TOFD

Дифракционно-временной метод контроля (TOFD) за последнее десятилетие приобрел большую популярность. Реализация данного метода может быть осуществлена с помощью портативного и мощного ультразвукового дефектоскопа Harfang Prisma TOFD компании Sonatest. Поскольку метод контроля TOFD может выполняться на тонкостенных материалах с толщиной 6 мм (1/4"), ультразвуковой дефектоскоп Harfang Prisma обеспечивает наилучшую частоту дискретизации, до 200 МГц. Это означает, что можно использовать высокочастотные преобразователи, обеспечивающие наиболее точное определение размеров высоты дефекта.

TOFD является универсальной методикой: два независимых канала с генераторами прямоугольных импульсов с амплитудой до 450 В ультразвукового дефектоскопа Harfang Prisma позволяют выполнять контроль толстостенных компонентов в один проход.

УЗ дефектоскоп Harfang Prisma TOFD имеет мощную аппаратную конфигурацию для обеспечения наилучшей производительности в сочетании с такими возможностями встроенного программного обеспечения, как гиперболические курсоры, выпрямление и удаление боковой. Поддерживается отображение секторной развертки, видов сверху, сбоку и с торца, С-сканов.



Технические характеристики ультразвукового дефектоскопа HARFANG PRISMA UT:



Генератор

Конфигурация

2 УЗ канала

Режим контроля

Эхо-импульсный, передача/прием и TOFD

Разъем для преобразователя

LEMO 1 или BNC

Напряжение возбуждения

От -100В до -450В (с шагом в 10В)

Генератор

Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс)

Частота повторения импульсов

От 3 Гц до 1500 Гц

Форма импульса

Отрицательный прямоугольный импульс (с активным фронтом)

Длительность импульса

Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс)

Длительность фронта импульса

15 нс на нагрузке 50 Ом и 200 В

Выходное сопротивление

5 Ом

Синхронизация

Датчик положения или по времени

Диапазон задержки фокусировки

н/д

Демпфирующий резистор

На выбор: 50 Ом или 400 Ом

Приемник

Усиление

115 дБ, аналоговое усиление

Максимальное входное напряжение

25 В

Входное сопротивление

1 кОм

Диапазон рабочих частот

От 200 кГц до 22 МГц (-3 дБ)

Аналоговые фильтры

4

Цифровые фильтры

10

Детектирование

Полная волна, +/- полуволная, радиосигнал

Обработка сигнала

Цифровые фильтры, усреднение, сглаживание, контурирование

Диапазон задержки фокусировки

н/д

Сбор данных

Архитектура

2 канала, частота дискретизации 200 МГц

Разрядность дискретизации

12-битный АЦП

Измерение амплитуды

[0% to 100%] или [0% to 150%] высоты экрана

Обработка данных

16 бит/выборку

Запись данных

Цифровой формат данных

Размер файла

До 3 Гб

Частота дискретизации

50 МГц, 100 МГц, 200 МГц

Количество фокусных законов

н/д

Тип фокусировки

н/д

Максимальная длина А-скана

8192 выборок

Субдискретизация

От 1:1 до 1:128

Возбуждение

По возбуждающему импульсу или стробу/IFT

Синхронизация триггера

Датчик или внутренняя

Сканирование и виды

Поддерживаемые виды сканирования

А-скан и TOFD

Количество сканов на экране

До 2

Виды

А, В, С-сканы

Цветовые схемы

10

Количество разметок

12 (до 6 видов на разметку)

Курсоры

Типы курсоров

Декартовые, гиперболические (TOFD)

Измерения

Длина пути, глубина, расстояние по Х, АРК, AWS, АРД

АРК и ВРЧ

Количество точек АРК

16

АРК

1 кривая с 3 sub DAC

Количество точек ВРЧ

16

Диапазон усиления

60 дБ

Максимальная крутизна

60 дБ/мкс

Стробы

Стробы А-скана

4 строба на А-скан

Срабатывание строба

По фронту/по пику

S / L-скан

н/д

Световая индикация

1 светодиод (синхронизирован со всеми стробами и кривыми АРК)

Измерения (А-скан)

По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами

Интерфейс и протоколирование

Служба помощи

Описание активного параметра и советы по оптимизации

Проверка конфигурации

Служба динамической справки и подбора значений параметров

Мастера настройки

Конфигурирование, скорость звука, ноль, задержка, чувствительность, ВРЧ, АРК, АРД, активация элемента, датчик

Языки меню

Английский, немецкий, французский, испанский, русский, китайский

Генерирование отчетов

PDF - файл (развертка, настройки, измерения и др.), скриншоты PNG, логотип клиента

PDF Reader

Позволяет просматривать любой загруженный файл PDF

Интерфейсы ввода/вывода

Датчик

1- или 2-осевой датчик положения

Цифровые входы

2 входные линии (5В ТТЛ)

Цифровые выходы

2 выходные линии (5В ТТЛ, 20 мА) для внешней сигнализации или управления

Аналоговые выходы

2 выходные аналоговые линии (0-2В)

Выход питания

5 В, 350 мА, ограничение по току

Корпус

Размеры (ВхШхГ)

205мм х 300мм х 90мм

Масса

3,5 кг (вместе с батареей)

Размер дисплея

8,4 дюймов (диагональ)

Разрешение дисплея

800 х 600

Количество цветов дисплея

260к (65535 цветов для палитры сигнала)

Тип дисплея

TFT LCD, 450 Кд/м2, коэффициент отражения 2%

Порты USB

3 порта USB

Ethernet

100 Мбит/с

Питание

Тип батареи

Интеллектуальный аккумулятор Li-ion

Количество батарей

1

Режим питания

От батареи и от внешнего источника питания

Замена батарей

Вручную, без дополнительных инструментов

Зарядка батарей

Зарядка в приборе (во вкл. или выкл. состоянии), во внешнем зарядном устройстве (EN16392)

Срок службы батарей

7 часов в режиме UT, 6 часов в режиме PA

Условия работы

Класс защиты

IP66

Рабочая температура

От -10°C до 45°C (от 14°F до 113°F)

Температура хранения

От -25°C до 60°C (от 13°F до 140°F)





Комплект поставки (УЗ дефектоскоп Harfang Prisma UT):



  • Дефектоскоп
  • USB-флешка (8Гб)
  • Контактная жидкость
  • Руководство пользователя / Руководство по быстрому старту
  • Ремень
  • Комплект батарей Li-ion - 2 шт.
  • Внешнее зарядное устройство
  • Шнур питания и адаптер питания
  • Защита экрана (с антибликовым покрытием)
  • Кейс для транспортировки



Опции

Опции UT

TOFD

* датчик для UT является стандартной опцией
* IFT для UT является стандартной опцией

Введите число *


Введите число *

Ультразвуковой дефектоскоп HARFANG PRISMA UT

Ультразвуковой дефектоскоп HARFANG PRISMA UT



УЗ дефектоскоп HARFANG PRISMA является одним из последних продуктов подразделения технических разработок и исследований компании Sonatest. Усовершенствованный ультразвуковой дефектоскоп является комплексным инструментом для ультразвукового контроля используя технологии TOFD и фазированной решетки.

Ультразвуковые дефектоскопы Harfang Prisma оснащены экраном, обладающим наилучшим размером и разрешением в категории подобных устройств. Интерфейсное меню дефектоскопов является простым, интуитивно понятным и позволяет ускорить рабочий процесс. Превосходная поддержка полноэкранного режима визуализации позволяет использовать 100% площади дисплея для отображения видов развертки. Для всех типов сканирования доступны многочисленные настройки палитры. Приборы  Harfang Prisma позволяют использовать все преимущества улучшенных режимов отображения, которые включают сглаживание, построение контура и усреднение.

В конструкции ультразвуковых дефектоскопов Harfang Prisma используется жесткое, амортизированное внутреннее шасси, заключенное в противоударный герметичный корпус, который соответствует классу защиты IP66.



Области применения:



  • Контроль сварных соединений
  • Составление карты коррозии
  • Контроль композитных материалов и материалов аэрокосмической отрасли и др.



Отличительные особенности:



  • Преднастройка за 30-секунд
  • Управление одной рукой
  • Интерактивное меню справки и отображение в 3D
  • Мастера настроек и калибровки
  • Параметр Genius для дополнительных подсказок
  • Минимизация обучения: дружелюбный пользовательский интерфейс



Harfang Prisma UT

Модель Harfang Prisma UT является полнофункциональным ультразвуковым дефектоскопом компании Sonatest. Ультразвуковой дефектоскоп Harfang Prisma UT позволяет использовать управление затуханием для оптимизации подповерхностного разрешения и передачи энергии. Возможности фиксации изображений на экране дефектоскопа в сочетании с возможностью автоматической отчетности, позволяют составлять отчеты, которые могут быть оформлены в соответствии с заказом клиента. Например, содержать информацию о нем, логотипы и т.д. В приборе реализована поддержка таких методов контроля, как DAC, AVG/DGS, TGC и AWS.

Благодаря встроенному ПО, которое улучшает визуализацию разверток B-скан и C-скан, ультразвуковой дефектоскоп Prisma UT позволяет оператору проводить контроль коррозии и композитных материалов в сочетании с полным профилированием.



Harfang Prisma TOFD

Дифракционно-временной метод контроля (TOFD) за последнее десятилетие приобрел большую популярность. Реализация данного метода может быть осуществлена с помощью портативного и мощного ультразвукового дефектоскопа Harfang Prisma TOFD компании Sonatest. Поскольку метод контроля TOFD может выполняться на тонкостенных материалах с толщиной 6 мм (1/4"), ультразвуковой дефектоскоп Harfang Prisma обеспечивает наилучшую частоту дискретизации, до 200 МГц. Это означает, что можно использовать высокочастотные преобразователи, обеспечивающие наиболее точное определение размеров высоты дефекта.

TOFD является универсальной методикой: два независимых канала с генераторами прямоугольных импульсов с амплитудой до 450 В ультразвукового дефектоскопа Harfang Prisma позволяют выполнять контроль толстостенных компонентов в один проход.

УЗ дефектоскоп Harfang Prisma TOFD имеет мощную аппаратную конфигурацию для обеспечения наилучшей производительности в сочетании с такими возможностями встроенного программного обеспечения, как гиперболические курсоры, выпрямление и удаление боковой. Поддерживается отображение секторной развертки, видов сверху, сбоку и с торца, С-сканов.



Технические характеристики ультразвукового дефектоскопа HARFANG PRISMA UT:



Генератор

Конфигурация

2 УЗ канала

Режим контроля

Эхо-импульсный, передача/прием и TOFD

Разъем для преобразователя

LEMO 1 или BNC

Напряжение возбуждения

От -100В до -450В (с шагом в 10В)

Генератор

Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс)

Частота повторения импульсов

От 3 Гц до 1500 Гц

Форма импульса

Отрицательный прямоугольный импульс (с активным фронтом)

Длительность импульса

Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс)

Длительность фронта импульса

15 нс на нагрузке 50 Ом и 200 В

Выходное сопротивление

5 Ом

Синхронизация

Датчик положения или по времени

Диапазон задержки фокусировки

н/д

Демпфирующий резистор

На выбор: 50 Ом или 400 Ом

Приемник

Усиление

115 дБ, аналоговое усиление

Максимальное входное напряжение

25 В

Входное сопротивление

1 кОм

Диапазон рабочих частот

От 200 кГц до 22 МГц (-3 дБ)

Аналоговые фильтры

4

Цифровые фильтры

10

Детектирование

Полная волна, +/- полуволная, радиосигнал

Обработка сигнала

Цифровые фильтры, усреднение, сглаживание, контурирование

Диапазон задержки фокусировки

н/д

Сбор данных

Архитектура

2 канала, частота дискретизации 200 МГц

Разрядность дискретизации

12-битный АЦП

Измерение амплитуды

[0% to 100%] или [0% to 150%] высоты экрана

Обработка данных

16 бит/выборку

Запись данных

Цифровой формат данных

Размер файла

До 3 Гб

Частота дискретизации

50 МГц, 100 МГц, 200 МГц

Количество фокусных законов

н/д

Тип фокусировки

н/д

Максимальная длина А-скана

8192 выборок

Субдискретизация

От 1:1 до 1:128

Возбуждение

По возбуждающему импульсу или стробу/IFT

Синхронизация триггера

Датчик или внутренняя

Сканирование и виды

Поддерживаемые виды сканирования

А-скан и TOFD

Количество сканов на экране

До 2

Виды

А, В, С-сканы

Цветовые схемы

10

Количество разметок

12 (до 6 видов на разметку)

Курсоры

Типы курсоров

Декартовые, гиперболические (TOFD)

Измерения

Длина пути, глубина, расстояние по Х, АРК, AWS, АРД

АРК и ВРЧ

Количество точек АРК

16

АРК

1 кривая с 3 sub DAC

Количество точек ВРЧ

16

Диапазон усиления

60 дБ

Максимальная крутизна

60 дБ/мкс

Стробы

Стробы А-скана

4 строба на А-скан

Срабатывание строба

По фронту/по пику

S / L-скан

н/д

Световая индикация

1 светодиод (синхронизирован со всеми стробами и кривыми АРК)

Измерения (А-скан)

По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами

Интерфейс и протоколирование

Служба помощи

Описание активного параметра и советы по оптимизации

Проверка конфигурации

Служба динамической справки и подбора значений параметров

Мастера настройки

Конфигурирование, скорость звука, ноль, задержка, чувствительность, ВРЧ, АРК, АРД, активация элемента, датчик

Языки меню

Английский, немецкий, французский, испанский, русский, китайский

Генерирование отчетов

PDF - файл (развертка, настройки, измерения и др.), скриншоты PNG, логотип клиента

PDF Reader

Позволяет просматривать любой загруженный файл PDF

Интерфейсы ввода/вывода

Датчик

1- или 2-осевой датчик положения

Цифровые входы

2 входные линии (5В ТТЛ)

Цифровые выходы

2 выходные линии (5В ТТЛ, 20 мА) для внешней сигнализации или управления

Аналоговые выходы

2 выходные аналоговые линии (0-2В)

Выход питания

5 В, 350 мА, ограничение по току

Корпус

Размеры (ВхШхГ)

205мм х 300мм х 90мм

Масса

3,5 кг (вместе с батареей)

Размер дисплея

8,4 дюймов (диагональ)

Разрешение дисплея

800 х 600

Количество цветов дисплея

260к (65535 цветов для палитры сигнала)

Тип дисплея

TFT LCD, 450 Кд/м2, коэффициент отражения 2%

Порты USB

3 порта USB

Ethernet

100 Мбит/с

Питание

Тип батареи

Интеллектуальный аккумулятор Li-ion

Количество батарей

1

Режим питания

От батареи и от внешнего источника питания

Замена батарей

Вручную, без дополнительных инструментов

Зарядка батарей

Зарядка в приборе (во вкл. или выкл. состоянии), во внешнем зарядном устройстве (EN16392)

Срок службы батарей

7 часов в режиме UT, 6 часов в режиме PA

Условия работы

Класс защиты

IP66

Рабочая температура

От -10°C до 45°C (от 14°F до 113°F)

Температура хранения

От -25°C до 60°C (от 13°F до 140°F)





Комплект поставки (УЗ дефектоскоп Harfang Prisma UT):



  • Дефектоскоп
  • USB-флешка (8Гб)
  • Контактная жидкость
  • Руководство пользователя / Руководство по быстрому старту
  • Ремень
  • Комплект батарей Li-ion - 2 шт.
  • Внешнее зарядное устройство
  • Шнур питания и адаптер питания
  • Защита экрана (с антибликовым покрытием)
  • Кейс для транспортировки



Опции

Опции UT

TOFD

* датчик для UT является стандартной опцией
* IFT для UT является стандартной опцией
