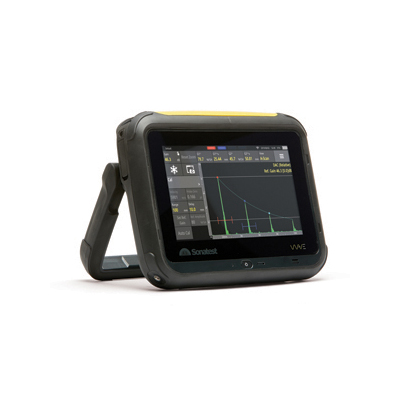

Ультразвуковой дефектоскоп HARFANG WAVE
Ультразвуковой дефектоскоп HARFANG WAVE компании Sonatest Ltd создан на основе инновационных технологий, гарантирующих достоверность получения данных, производительность контроля и удобство в работе с прибором. Интерфейс прибора, настраиваемый пользователем, оптимизирует организацию процесса контроля, а уникальная встроенная интерактивная программа сканирования «Интерскан» с возможностью отслеживания траектории луча и программой моделирования формы объекта контроля визуализирует место нахождения отражателя.
Все параметры, используемые при контроле, настраиваются предварительно и становятся доступны сразу. Беспроводной доступ по каналу Wi-Fi облегчает выполнение калибровки, обновление ПО, получение и передачу данных.
Сферы применения:
Распознавание сигналов с помощью интерактивной программы сканирования
Программа позволяет воспроизводить сложные геометрические формы (криволинейные поверхности, тавровые соединения) на дисплее. В сочетании с программой отслеживания траектории луча в реальном времени и наложением А-скана на путь луча эта уникальная функция помогает отличать сигналы от дефектов и геометрии объекта.
Сенсорный дисплей
Управление дефектоскопом HARFANG WAVE осуществляется полностью с помощью сенсорного дисплея.
Попадание на дисплей дефектоскопа воды, контактной жидкости не оказывает заметного влияния на работоспособность прибора. При этом оператор с одинаковым успехом может работать как в перчатках, так и без них.
Работа с приложениями
Специализированное ПО позволяет конфигурировать меню прибора для различных применений. Пользователь дефектоскопа может создавать с нуля, а потом и корректировать структуру меню, которое не имело бы лишних элементов управления работой прибора и, в то же время, полностью соответствовало требованиям технологии контроля ОК.
Технические характеристики УЗ дефектоскопа HARFANG WAVE:
|
Концепция Harfang Wave |
Прибор с сенсорным экраном и набором приложений |
До 50 приложений |
|
Интерскан |
Возможность отображения усиления и корня сварного шва |
Да |
|
Возможность отображения наплавленного покрытия |
Да |
|
|
Возможность отображения тавровых сварных соединений TKY/ патрубки/ фланцы |
Да |
|
|
Возможность отображения криволинейной поверхности |
Да |
|
|
Моделирование траектории луча в реальном времени |
Да |
|
|
Наложение А-скана на путь луча |
Да |
|
|
Отображение глубины на сложной геометрии |
Да |
|
|
Измерения |
Строб-импульсы |
4 |
|
DAC/Split DAC |
Включено |
|
|
ВРЧ |
Включено |
|
|
АРД |
Включено |
|
|
AWS |
Включено |
|
|
API |
Включено |
|
|
Коррекция криволинейной поверхности |
Включено |
|
|
Тавровые сварные соединения TKY и сложные формы ОК |
Включено |
|
|
Генератор |
Частота следования импульсов, Гц |
1500 (до 6000 опционная) |
|
Напряжение, В |
100 – 500 |
|
|
Приёмник |
Динамический диапазон, Дб |
120 |
|
Ширина полосы, МГц |
0,2 – 20 |
|
|
Фильтры |
20 фильтров |
|
|
Усреднение сигнала |
Включено |
|
|
Общие данные |
Питание от батареи, час. |
10 |
|
Размер дисплея (разрешение) |
Ширина 7 дюймов (1024 x 600) |
|
|
Размеры, мм |
222 x 174 x 63 |
|
|
Вес, кг |
1,7 |
|
|
Степень защиты |
IP 67 |
|
|
Рабочая температура, °C |
-10 - 45 |
|
|
Wifi / Bluetooth |
Включено / Запланировано |
|
|
Громкоговоритель и аудиозапись |
Включено |
