Артикул: 999958669
|

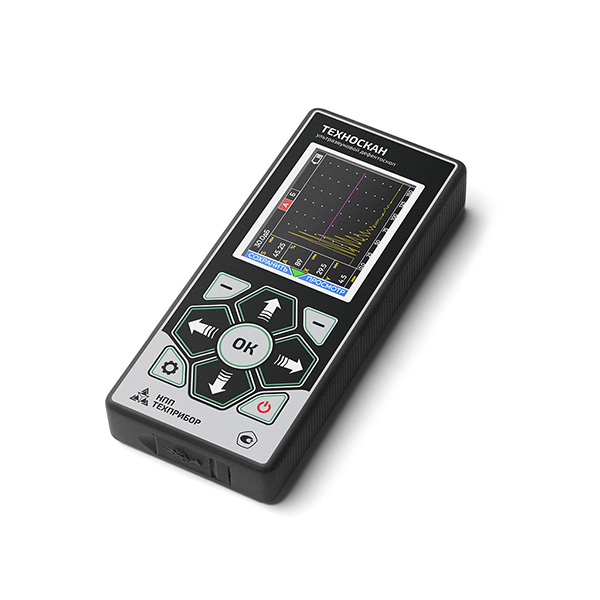

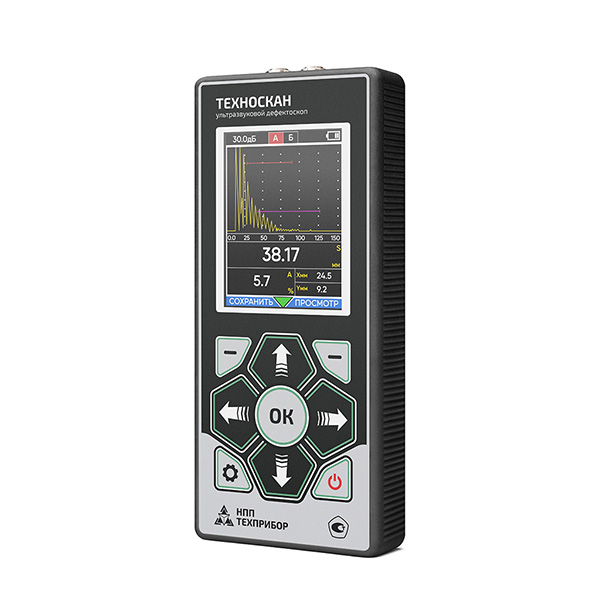

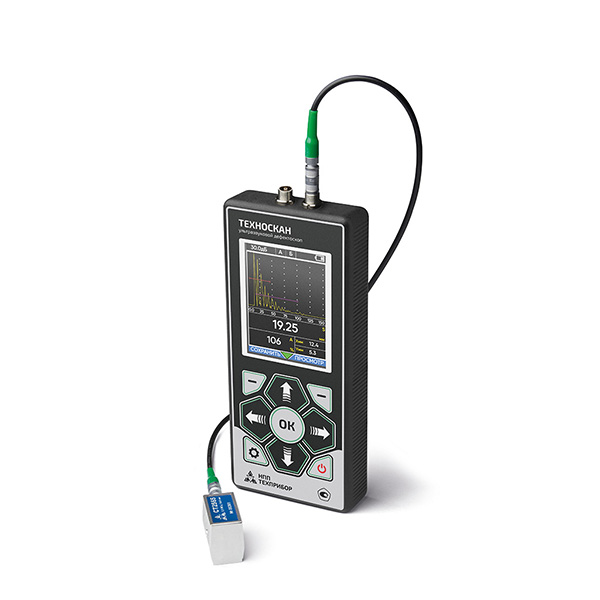

Портативный цифровой ультразвуковой дефектоскоп ТЕХНОСКАН — компактное устройство общего назначения массой менее 300 граммов. Прибор прост в настройке и эксплуатации, что делает его удобным инструментом для контроля в труднодоступных местах и в условиях, где критичны минимальные размеры и вес оборудования.
Несмотря на компактность, дефектоскоп обладает высокой скоростью работы, оснащён современным морозостойким TFT-дисплеем с тремя цветовыми схемами, включая режим для работы при ярком солнечном освещении, и реализует все ключевые функции современного прибора неразрушающего контроля:
База данных преобразователей с возможностью вызова всех необходимых настроек одной кнопкой;
Встроенный интерфейс USB-C;
Две независимые зоны контроля;
Встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
Функция ВРЧ;
Увеличенный объём памяти для хранения настроек и результатов контроля.
В комплект поставки входит удобный монтажный чехол, предназначенный для работы в полевых условиях и оснащённый специальным креплением на руке.
|
Методы контроля |
Классический |
|
Дополнительные функции |
ВРЧ |
|
Развертка |
мин.: 0 - 1,8 мкс (0-5 мм) макс.: 0 - 267 мкс (0-800 мм, сталь) |
|
Диапазон скоростей |
1000 - 20 000 м/с |
|
Задержка |
от 0 до 347 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 800 мм (эхо-режим), до 1600 мм (теневой режим) |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты) |
|
Частота повторений ЗИ |
400 Гц |
|
Усилитель |
широкополосный 0.5-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
92 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
линейная с диапазоном до 20 дБ |
|
Кривая Амплитуда-Расстояние (АРК) |
нет |
|
Детектирование |
полное, радиосигнал (во всем диапазоне развертки) |
|
Отображение сигналов на экране (визуализация) |
А-скан |
|
Дополнительная клавиша +dB |
нет |
|
Автоматическая калибровка задержки в призме |
нет |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
|
Автоматическая калибровка скорости УЗК |
нет |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД |
дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон |
|
Функция АРД |
нет |
|
Цифровая фильтрация сигнала |
нет |
|
Аналоговая фильтрация сигнала |
нет |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу "через 0" |
|
Измерение амплитуды |
- в процентах от высоты экрана; - в дБ относительно уровня порога в зоне. |
|
Сравнение с сохраненным эталонным сигналом |
нет |
|
Поддержка стандарта контроля сварных швов AWS D1.1 |
нет |
|
Обработка изображения на экране после «заморозки» экрана |
Статичная картинка |
|
Дисплей |
Цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете |
|
Смена цветовых схем экрана под особенности зрения и условий освещенности |
да |
|
Смена ориентации экрана |
во всех 4х положениях |
|
Язык меню |
русский |
|
Память |
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
|
1000 протоколов контроля с А-сканом |
|
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 х Lemo 00 |
|
Аккумулятор |
встроенный, 3,7В/3,5А/ч |
|
Время работы |
до 20 часов |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
5В / 2,5А DC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
155 мм x 65 мм x 28 мм |
|
Масса |
0,3 кг с аккумулятором |
|
