УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами

  • УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами

    /images/all/3/15326/big/img_5.jpg

    jijijij

    УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами
  • УПНК Промышленный многоканальный УЗ дефектоскоп

    /images/all/3/15326/big/img_14.jpg

    УПНК Промышленный многоканальный УЗ дефектоскоп

    УПНК Промышленный многоканальный УЗ дефектоскоп
  • Промышленный многоканальный УЗ дефектоскоп

    /images/all/3/15326/big/img_16.jpg

    1

    Промышленный многоканальный УЗ дефектоскоп

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами



Установка УПНК представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала с использованием двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами - один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети.

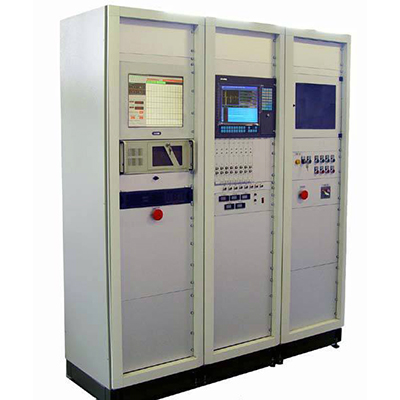

Состоит из двух промышленных 19" шкафов Rittal, с установленным - многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф - предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).



Области применения: автоматизированный УЗ контроль изделий



  • В машиностроении (входной контроль прутков, контроль валов, цилиндров)
  • В авиапромышленности (контроль дисков, валов и пр.)
  • В металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
  • На железнодорожном транспорте (контроль колесных пар и пр.)
  • В трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
  • В атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
  • При производстве изделий из чугуна (контроль прокатных валков и пр.)



Технические характеристики промышленного многоканального УЗ дефектоскопа с параллельными каналами:

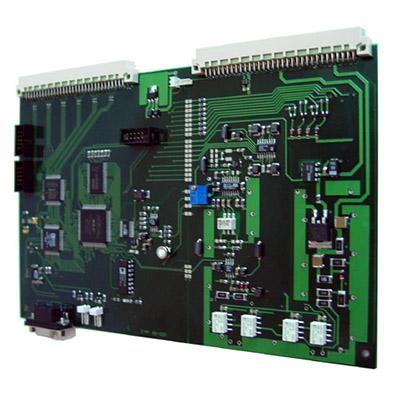

Многоканальный блок
19" конструктив с возможностью установки до 8-ми каналов в одном корпусе.
Максимальное число каналов - до 128
Внешний конструктив
19" Rittal
Компьютеры
для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV
Мониторы
17" и 15" панельные промышленные ЖКИ мониторы
Операционная система
Windows 2000



Спецификация ультразвукового канала:



Развертка

мин.: 0 - 2,5 мкс
макс.: 0 - 1000 мкс



Задержка

от -4 мкс до 998 мкс



Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)



Входной импенданс

50 ом / 600 ом



Зондирующий импульс

прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500 нс, с шагом 16 нс



Частота повторений ЗИ

от 50Гц до 10 КГц



Усилитель

широкополосный 0.5-25 Мгц
диапазонные аналоговые и цифровые фильтры



Диапазон регулировки усиления

110 дБ



Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ с построением кривой по 10 опорным точкам



Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)



Отсечка

компенсированная, 0 - 80% высоты экрана



Зоны контроля

две независимых зоны АСД + зона иммерсионной синхронизации. Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. Возможность увеличения числа зон до 8-ми.



Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через 0, частотный и корреляционный метод



Разрешающая способность

для временного метода - 0,5нс
для частотного и корреляционного метода - 0,25 нс



Интерфейс

специальная высокоскоростная шина связи с ПК



Разъемы преобразователей

2 СР50 / BNC
