Плотномер грунта ZFG 3.1
Электронный динамический плотномер грунта ZFG 3.1 внесен в государственный реестр средств измерений РФ под № 52068-12.
Перечень нормативных документов, регламентирующих применение ZFG 3.1:
- ГОСТ Р 59866-2022 Дороги автомобильные общего пользования. Показатели деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна. Технические требования и методы определения.
- Декларация соответствия требованиям технического регламента Таможенного союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011) Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-DE.РА01.В.89223/21
- СТ СЭВ 5497-86 «Дороги автомобильные международные. Определение несущей способности дорожных конструкций и их конструктивных слоев установкой динамического нагружения (УДН)»
- Стандарт Государственной компании "Российские автомобильные дороги" СТО АВТОДОР 10.3-2014 "Метод оценки качества несущих оснований из необработанных вяжущими материалов по деформативности их поверхности на стадии приемочного контроля при устройстве дорожных одежд"

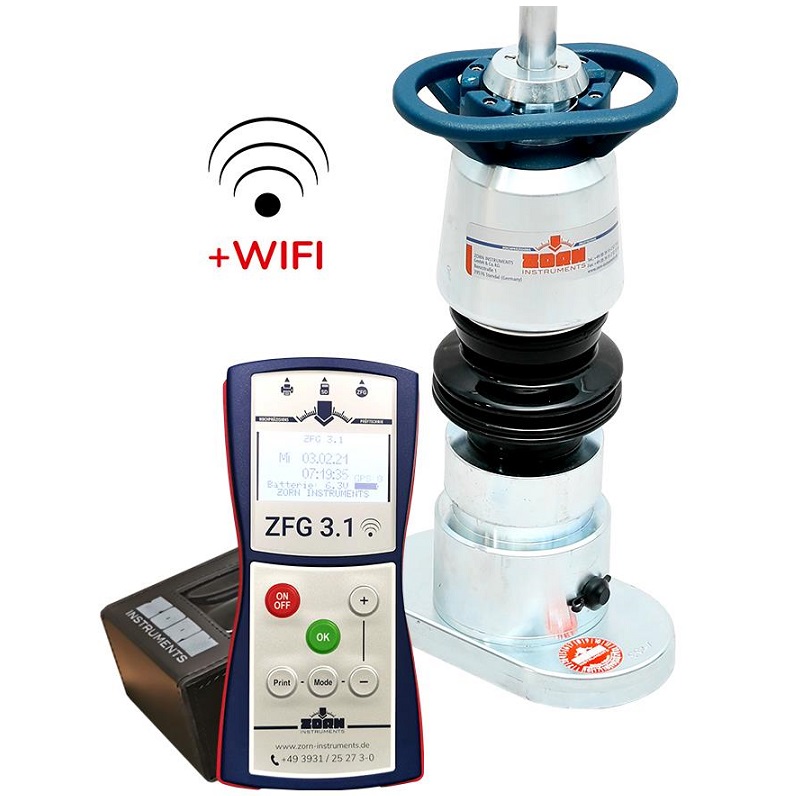

Динамический плотномер ZFG 3.1 – усовершенствованная модификация, пришедшая на смену модели ZFG 3.0. Прибор оснащен встроенным модулем спутникового позиционирования, а также модулем Wi-Fi для беспроводной передачи полученных данных на мобильные устройства. Ручки нагрузочной плиты и ручка нагрузочного устройства ZFG-3.1 теперь имеют новую, более эргономичную форму и нескользящее покрытие для облегчения захвата и переноски. Электронный блок ZFG 3.1 поставляется пользователям в прочном футляре из натуральной кожи, который надежно защищает прибор от повреждений.
Zorn ZFG 3.1 - электронный динамический плотномер грунта, в котором реализован метод штампа (метод падающего груза). Предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.
Принцип действия устройства:
Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту.
Нагрузочная плита под действием силы удара вызывает осадку грунтового основания.
Скорость и величина осадки подвергаются электронной обработке в результате чего вычисляется динамический модуль упругости (Evd).
Плотномер ZFG 3.1 позволяет:
- Определение динамического модуля упругости грунта Еvd менее чем за 2 минуты
- Оценку качества уплотнения грунта в процессе производства строительных работ позволяет оперативно принимать решение о необходимости дополнительного уплотнения
- Контроль достижения требуемой несущей способности грунта позволяет не делать избыточных проходов катка и экономить время и моторесурс строительной техники
- Прогнозирование увеличения модуля Evd дальнейшим уплотнением (параметр S/V)
- Определение коэффициента уплотнения грунта (по таблице корреляции)
- Определение географических координат точки измерения с помощью встроенного спутникового модуля
- Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
- Печать протоколов проведенных измерений с помощью термопринтера (опция)
Благодаря встроенному модулю Wi-Fi, данные полевых измерений, полученные при помощи плотномера ZFG 3.1, могут быть мгновенно переданы в ваше мобильное устройство. Полученные данные Вы можете отправить в офис по электронной почте или через мессенджер.
Установите бесплатное программное обеспечение ZORN ZFG viewer на ваш смартфон или планшет и используйте расширенные возможности:
- Сохранение и просмотр протоколов проведенных замеров
- Просмотр разноцветных масштабируемых графиков осадки
- Добавление комментариев или заметок
- Просмотр местоположений точек измерений (при включенной опции GPS)
- Отправка полученных данных через E-mail или мессенджеры.
Встроенный спутниковый модуль рассчитывает географические координаты на основе сигналов, полученных от спутниковых группировок GPS, Galileo и GLONASS. Точность позиционирования при обработке сигналов от трех спутниковых систем составляет 1-2 метра в плане, в сравнении с 3-5 метрами, имевшимися ранее при использовании традиционного GPS приемника. Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер или переданы на планшет или смартфон при помощи встроенного модуля Wi-Fi. ZFG 3.1 отличноподойдет как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.
Технические характеристики динамического плотномера ZFG 3.1:
| Нагрузочное устройство 10 кг |
| Общий вес |
15 кг |
| Вес падающего груза |
10 кг |
| Сила ударной нагрузки |
7,07 kN |
| Время воздействия |
17,0 ± 1,5 мсек |
| Диапазон измерения Evd |
15 - 70 MN/m² |
| Материал |
Никелированная + хромированная сталь |
| Нагрузочная плита |
| Диаметр |
300 мм |
| Высота |
20 мм |
| Вес |
15 кг |
| Материал |
Никелированная + хромированная сталь |
| Электронный измерительный блок |
| Диапазон измерения осадки |
0,3 - 5 мм |
| Точность измерения осадки |
± 0,02 мм |
| Диапазон измерения Evd |
0 - 70 MN/m² |
| Максимальная толщина контролируемого слоя грунта |
600 мм |
| Питание |
4 батареи типа АА |
| Автоматическое отключение |
Через 4 мин. бездействия или при напряжении питания < 3,9 В |
| Класс защиты от влаги и пыли |
IP64 |
| Графический дисплей |
ЖК, разрешение 128 x 64 |
| Спутниковый модуль |
Встроенный. Точность определения географических координат в плане: ± 1-2 м |
| Модуль Wi-Fi |
Встроенный |
| Габаритные размеры |
100 х 210 х 40 мм |
| Вес |
0,5 кг |
| Диапазон рабочих температур |
От 0 до +40 °С |
Стандартный комплект поставки плотномера ZFG 3.1:
- Нагрузочная плита со встроенным датчиком
- Нагрузочное устройство с грузом 10 кг
- Электронный измерительный блок со встроенным спутниковым модулем и модулем Wi-Fi
- Футляр для электронного блока из натуральной кожи
- Карта памяти SD 16 Гб
- Соединительный кабель
- Транспортировочный кейс АСС5
- Инструкция по эксплуатации на русском языке
- Заводской калибровочный сертификат
- Свидетельство о поверке (запись в ФГИС «Аршин»)
- Батарея АА – 4 шт.
Дополнительные принадлежности к плотномеру Zorn ZFG 3.1:
- термопринтер в алюминиевом чемоданчике с отсеком для измерительного прибора;
- прочный и безопасный ящик для транспортировки;
- раскладная транспортная тележка;
- нагрузочное приспособление 15 кг (Evd 70-105 МН/м²);
- ящик для транспортировки на колесах;
- магнитная опора.
