СПГ-1 прибор статического определения деформативности слоев дорожной одежды

  • СПГ-1 прибор статического определения деформативности слоев дорожной одежды

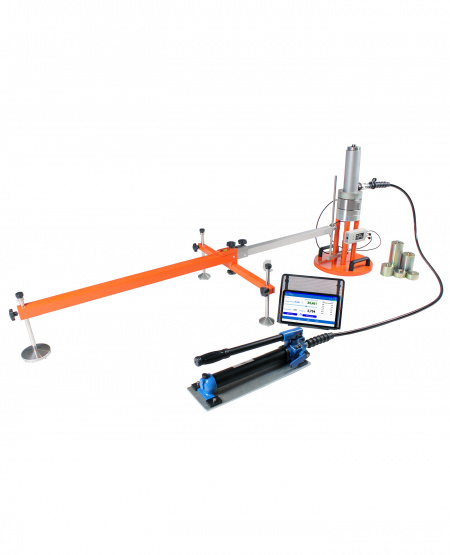

    /images/all/3/20455/big/img_5.jpg

    jijijij

    СПГ-1 прибор статического определения деформативности слоев дорожной одежды
  • СПГ-1 прибор статического определения деформативности слоев дорожной одежды

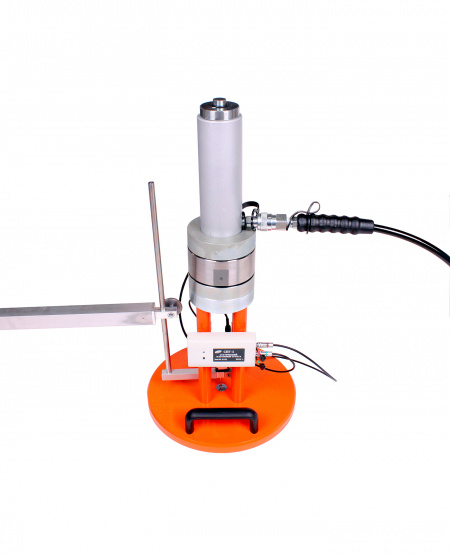

    /images/all/3/20455/big/img_14.jpg

    СПГ-1 прибор статического определения деформативности слоев дорожной одежды

    СПГ-1 прибор статического определения деформативности слоев дорожной одежды

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Интерприбор


Страна производитель: Россия Россия
Артикул: СПГ-1
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Интерприбор
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: прибор статического определения деформативности слоев дорожной одежды

Производитель: Интерприбор

Модель: СПГ-1

Гарантия: 1 год



Описание прибора СПГ-1:

Прибор предназначен для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866 и DIN 18134.

Прибор используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог, аэродромов и прочих земляных сооружений.



Преимущества:

  • Прецизионное измерение силы нагружения и осадки грунта с передачей измеренных данных в регистрирующее устройство по беспроводному интерфейсу связи
  • Магнитный шарнирный упор для быстрого крепления к противовесу
  • Нагрузка и разгрузка осуществляются с помощью промышленной гидравлической помпы с быстроразъемным соединением рукава высокого давления РВД
  • Прямое измерение осадки грунта в измерительном туннеле дискового штампа
  • Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом
  • Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом
  • Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях
  • Быстрая и простая настройка параметров измерительного процесса
  • Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору
  • Автоматическое сохранение, вычисление и архивирование результатов
  • Возможность импортирования результатов измерений на другое мобильное устройство
  • Автоматическая подготовка отчетных документов по результатам испытаний
  • Низкие эксплуатационные расходы
  • Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов прибора



Основные функции
Измерение силы нагружения и перемещения (осадки) нагрузочной плиты
Определение характеристик деформативности грунта по ГОСТ Р 59866
В основе работы прибора использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп
Сущность метода нагружения – последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшетный компьютер). В завершении двух циклов измерений на планшетном компьютере вычисляются:

- модули деформации Ev1 и Ev2 – показатели несущей способности грунта;

- отношение Ev2/Ev1 – показатель степени уплотнения грунта;

- модуль упругости Ey.

  • Программируемое автоматическое отключение прибора при перерывах в работе
  • Программируемое автоматическое отключение прибора при перерывах в работе.
  • Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере



Протокол испытаний в формате PDF и журнал испытаний в формате xslx по форме соответствуют документам, рекомендованным ГОСТ Р 59866.





Технические характеристики СПГ-1:

Диапазон измерений силы нагружения, кН

0,7...100

Разрешающая способность при измерении силы, Н

1

Пределы допускаемой относительной погрешности измерения силы, %

±1,0

Диапазон измерения перемещения, мкм

0...15,0

Разрешающая способность при измерении перемещения, мкм

1

Пределы допускаемой абсолютной погрешности измерения перемещения, мкм

±10

Диапазоны показания показателей деформативности грунтов:



- статического модуля упругости, МПа

10...250

- модулей деформации при первичном и вторичном нагружениях, МПа

до 250

- показателей уплотнения грунта

до 4

Интерфейс связи с мобильным устройством

Bluetooth 5.0 (BLE)

Питание электронного блока прибора, В:



- от встроенного аккумулятора

3,7±0,5

- от внешнего источника питания (зарядное устройство, блок автономного питания)

5±0,25

Емкость, используемого аккумулятора, мА*ч

5000

Потребляемая мощность, Вт, не более

1,0

Время непрерывной работы, ч, не менее

24

Условия эксплуатации:

5000

- температура окружающей среды, С

+5...+35

- относительная влажность при температуре плюс 25 С и более низких температурах, без конденсации влаги, %

до 90

- атмосферное давление, кПа

84...106,7

Габаритные размеры (длина х ширина х высота), мм

3210х510х940

Масса прибора (с нагрузочной плитой 300 мм), кг, не менее

45



Комплект поставки СПГ-1:

  • Нагрузочная плита 300 мм
  • Нагрузочная плита 600 мм*
  • Нагрузочная плита 762 мм*
  • Устройство для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата)
  • Устройство для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата)
  • Набор насадок-удлинителей (25, 50, 100 и 150 мм)
  • Магнитный шарнирный упор
  • Устройство для измерения осадки нагрузочной плиты (консоль прогибомера)
  • Датчик измерения деформации (перемещения)
  • Электронный блок измерителя статического модуля упругости грунтов «СПГ-1»
  • Планшетный компьютер с операционной системой «Андроид» и установленным приложением
  • Зарядное устройство USB
  • Блок автономного питания
  • Кабель USB A-mini-B
  • Кабель USB A-type C
  • Программа связи с ПК на "Flash-визитке"
  • Руководство по эксплуатации
  • Кейс
  • Транспортный ящик №1
  • Транспортный ящик №2
