Артикул: digiPro
|
МИР digiPro — профессиональная система для точного определения места повреждения силовых кабельных линий акустическим и акустико-электромагнитным методами.
Прибор используется после предварительного определения зоны повреждения и позволяет локализовать неисправность непосредственно на трассе кабеля. МИР digiPro может работать совместно с генератором высоковольтных импульсов МИР HVA2000, обеспечивая комплексное решение для поиска повреждений кабельных линий.
В основе работы МИР digiPro лежит регистрация сигналов, возникающих при высоковольтном разряде в месте повреждения кабеля.
При подаче импульса от генератора в точке повреждения одновременно возникают электромагнитный и акустический сигналы. Электромагнитный сигнал распространяется значительно быстрее акустического, поэтому прибор может определить временную задержку между ними и использовать её для локализации места повреждения.
Оператор перемещает наземный микрофон вдоль предполагаемой трассы кабеля. Прибор регистрирует акустический сигнал и отображает на экране информацию, необходимую для определения направления дальнейшего поиска. По мере приближения к месту повреждения уровень полезного сигнала изменяется, что позволяет последовательно уточнять его положение.
Одним из ключевых преимуществ МИР digiPro является эффективная обработка акустического сигнала.
Система шумоподавления и цифровой фильтрации позволяет отделять полезный сигнал от посторонних звуков, возникающих в окружающей среде. Это особенно важно при работе на промышленных предприятиях, строительных площадках и в городской инфраструктуре, где уровень акустических помех может быть высоким.
Оператор может настроить акустические фильтры в зависимости от условий проведения поиска.

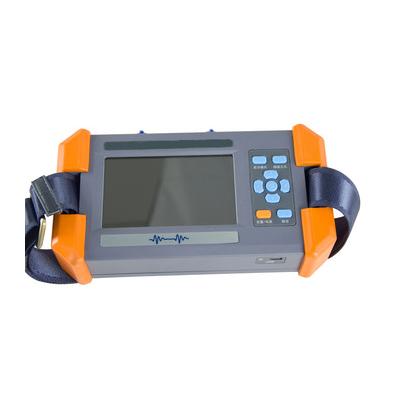

Модуль управления оснащён цветным высококонтрастным антибликовым дисплеем, обеспечивающим хорошую читаемость информации при работе на открытом воздухе и ярком солнечном освещении.
Интерфейс прибора позволяет быстро оценивать результаты измерений и контролировать процесс поиска.
Встроенная функция компаса показывает угол между направлением залегания кабеля и направлением наземного микрофона. Благодаря этому оператор может определить направление дальнейшего перемещения микрофона и более точно следовать трассе кабеля.
Для удобства работы предусмотрены:

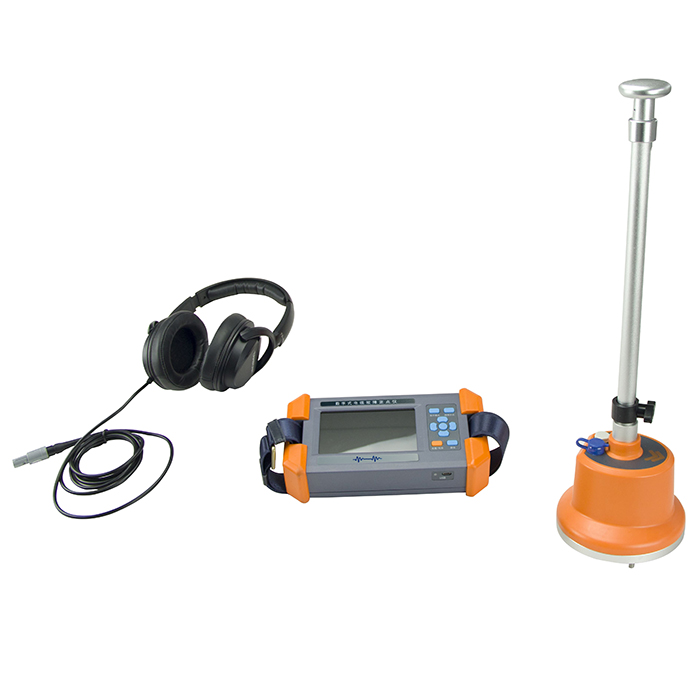

Комплект состоит из наземного микрофона, модуля управления и наушников. Наземный микрофон оснащён акустическими датчиками, предназначенными для регистрации звуковых колебаний, возникающих при разряде в месте повреждения.
Для работы с твёрдыми грунтами предусмотрен специальный съёмный штырь, устанавливаемый на микрофон. Он позволяет обеспечить необходимый контакт с поверхностью и повысить эффективность регистрации акустического сигнала.
Наушники с шумоизоляцией обеспечивают оператору комфортное прослушивание сигнала даже при наличии внешних шумов.
Система предназначена для проведения поисковых работ на различных объектах кабельной инфраструктуры:
Сочетание акустического приёма, электромагнитной регистрации, цифровой обработки сигнала и функции навигации позволяет использовать МИР digiPro для точной локализации повреждений в различных условиях эксплуатации.
|
Полный диапазон акустического канала, Гц |
80 … 1500 |
|
Низкочастотный диапазон акустического канала, Гц |
80 … 400 |
|
Высокочастотный диапазон акустического канала, Гц |
200 … 1500 |
|
Полосовой диапазон акустического канала, Гц |
150 … 600 |
|
Методы ОМП |
- акустический - акустико-электромагнитный (с отображением расстояния до места повреждения) |
|
Функция шумоподавления |
Да |
|
Функция отключения звука |
Да |
|
Функция «компаса» |
Да. Показывает положение трассы относительно микрофона |
|
Индикация направления до места повреждения |
Да |
|
Отображение уровня сигнала |
Да |
|
Усиление сигнала, дБ |
≥ 120 |
|
Ограничение громкости для защиты слуха, дБ |
До 84 |
|
Язык интерфейса |
Русский |
|
Аккумуляторная батарея, мАч |
6700 |
|
Погрешность ОМП, м |
0,1 |
|
Длительность работы, ч |
До 15 |
|
Цветной ЖК дисплей |
800х470 точек |
|
Масса модуля управления, кг |
0,9 |
|
Масса наземного микрофона, кг |
1,4 |
|
Класс защиты |
IP56 |
|
Температура эксплуатации, 0С |
-10 … +40 |
|
Влажность, % |
5 … 90 |
