Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н

  • Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н

    /images/all/3/17872/big/img_5.jpg

    jijijij

    Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н
  • Успех ТПТ-522Н

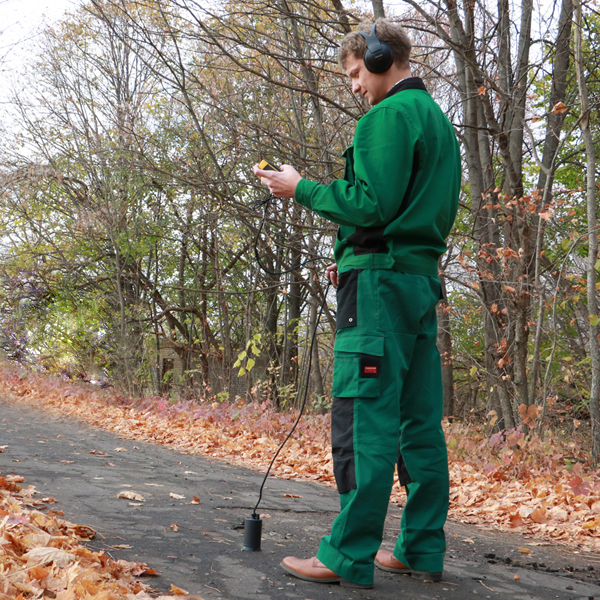

    /images/all/3/17872/big/img_14.jpg

    Успех ТПТ-522Н

    Успех ТПТ-522Н
  • Успех ТПТ-522Н

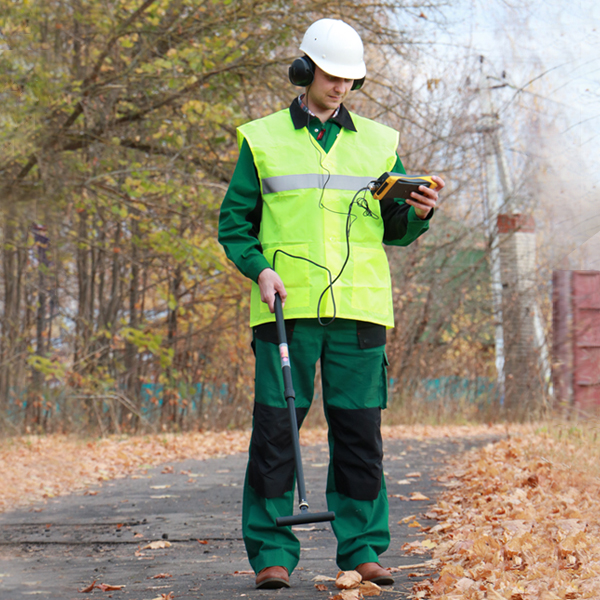

    /images/all/3/17872/big/img_16.jpg

    1

    Успех ТПТ-522Н
  • Успех ТПТ-522Н

    /images/all/3/17872/big/img_18.jpg

    1

    Успех ТПТ-522Н

ЦЕНА: 362 940 руб.
Cтарая цена: 329400 руб.
Экономия: -33540 руб. или -10%
КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00002104
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Трассотечеискатель для диагностики неметаллических и металлических трубопроводов

Производитель: Техно-АС

Модель: Успех ТПТ-522Н

Гарантия: 1 год



Описание трассотечеискателя Успех ТПТ-522Н:

В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.



Назначение трассоискателя Успех ТПТ-522Н:

  • Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 5 км от места подключения генератора.
  • Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
  • Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
  • Обследования участков местности перед проведением земляных работ.
  • Обнаружения мест разгерметизации трубопроводов на глубине до 3 м



Рекомендуемые области применения Успех ТПТ-522Н:

  • Теплосети
  • Водоканал
  • Газораспределительные сети



Особенности течеискателя Успех ТПТ-522Н:

Трассотечеискатель для диагностики неметаллических и металлических трубопроводов "Успех ТПТ-522Н" – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

  • Использованием в работе генератора переменной мощности "АГ-144.1" (7,5 Вт –180 Вт) и механизма ударного "УМ-112М" (единственного в России).
  • Полным отсутствием паразитных наводок на соседние объекты (трубы).
  • Очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)



2. Трассоискатель с электромагнитным датчиком

  • Возможность выбора мощности от 7,5 до 180 Вт.
  • Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • Длительное время работы (до 18 часов при выборе малой мощности).



3. Течеискатель с акустическим датчиком

  • высокая чувствительность акустического датчика



Технические характеристики трассотечеискателя Успех ТПТ-522Н:



Приемник "АП-027"



Параметр

Датчик ЭМД/ДКИ/ДОДК/КИ/НР

Датчик AD

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.

«Широкая полоса» (частотный диапазон)

0,05…8,6 кГц

0,09…2,2 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

120 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

-20ºС…+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220*102*42 мм

Масса электронного блока, не более

0,46 кг





Генератор "АГ-144.1"



Параметр

Значение

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8192

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока

220
330
140

Выходная мощность, Вт

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока

От 7,5 до 120
От 45 до 180
От 18 до 72



Допустимое сопротивление нагрузки

любое (0…∞)



Согласование с нагрузкой

автоматическое



Источники питания

Встроенный акк.комплект
Сетевой блок питания



Габаритные размеры электронного блока (кейса), не более, мм

250х215х165



Вес электронного блока, не более, кг

8,5



Условия эксплуатации



Допустимый диапазон температур окружающей среды при эксплуатации

минус 30…+45ºС



Класс климатической защиты

IP54







Электромагнитный датчик "ЭМД-247"



Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)





Датчик акустический "AD-327"



Параметр

Значение

Габаритные размеры прибора, не более, мм

120х135

Масса, не более, кг

1,7





Индуктивная антенна "ИЭМ-301.3"



Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный





Механизм ударный "УМ-112"



Параметр

Значение

Рабочее положение крепления ударного механизма на трубу:
допустимое -
оптимальное для максимальной дальности трассировки -


любое
верхнее

Длина соединительного кабеля, не менее, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, не более, мм

90 х 200

Масса комплекта, не более, кг

3

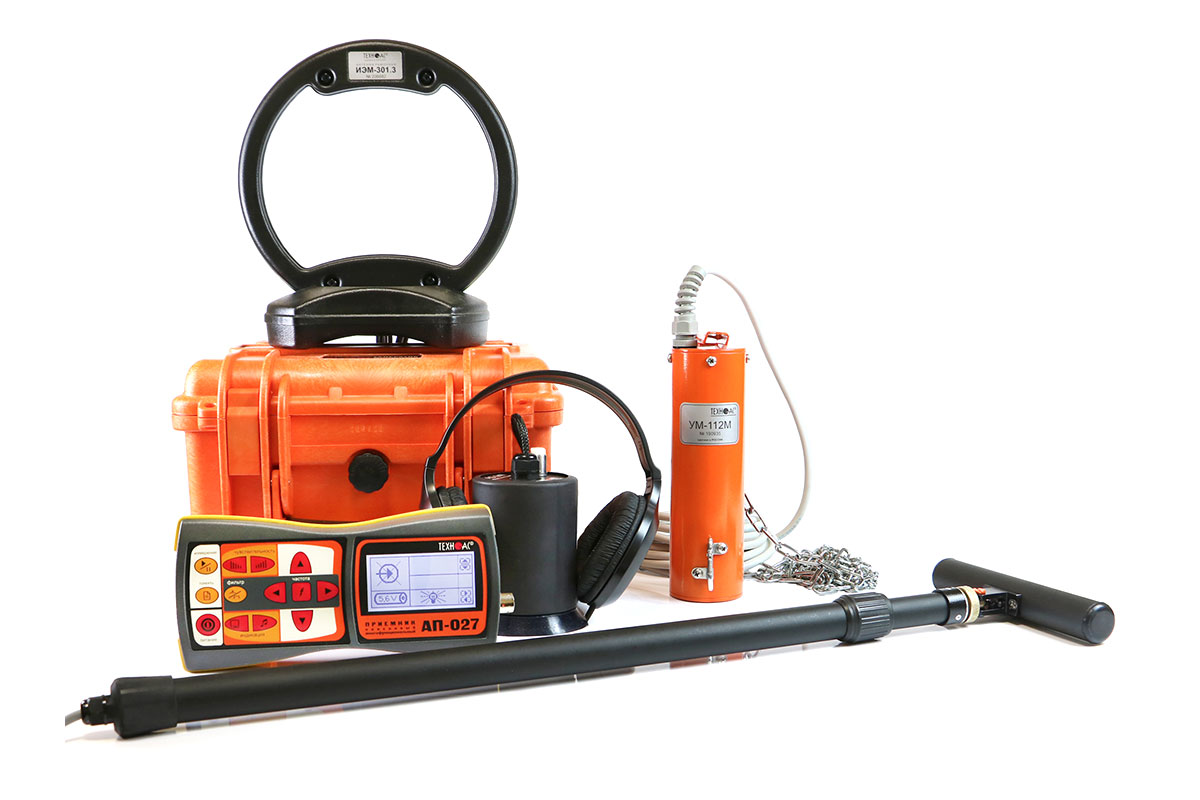

Комплект поставки трассотечеискателя Успех ТПТ-522Н:



Наименование

Количество

1

Трассопоисковый приемник "АП-027"

1 шт.

2

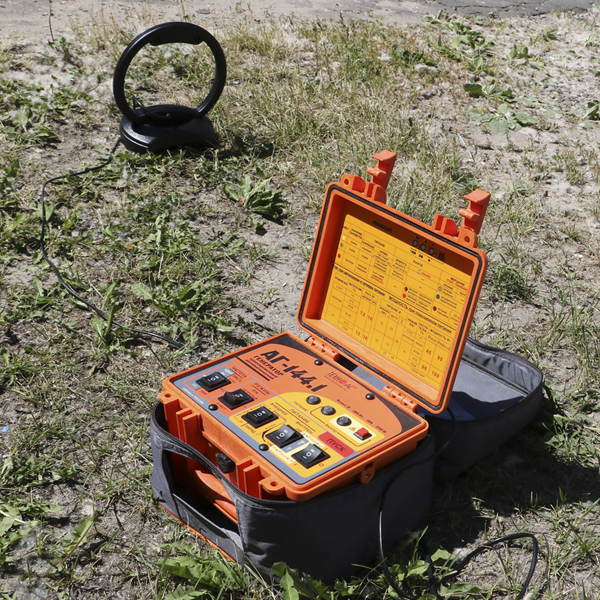

Генератор "АГ-144.1"

1 шт.

3

Антенна индукционная "ИЭМ-301.3"

1 шт.

4

Датчик электромагнитный "ЭМД-247"

1 шт.

5

Комплект акустического датчика "AD-327"

1 шт.

6

Ударный механизм "УМ-112"

1 шт.

7

Головные телефоны

1 шт.

8

Держатель для приемника
АП-027.00.010

1 шт.

9

Источник питания
ENP-120-12

1 шт.

10

Кабель АГ144.02.020

1 шт.

11

Кабель AG144.02.060

1 шт.

12

Кабель АГ120.02.050

1 шт.

13

Кабель АГ105.02.020

1 шт.

14

Контакт магнитный АГ120.02.090

2 шт.

15

Штырь заземления АГ110.02.004

2 шт.

16

Крестовая отвертка

1 шт.

17

Батарейки для приемника (AA)

4 шт.

18

Сумка для антенны "ИЭМ-301.3"
Чехол 53107

1 шт.

19

Сумка для электромагнитного датчика "ЭМД-247"
Чехол 53186

1 шт.

20

Сумка для генератора "АГ-144.1"
Чехол 53187

1 шт.

21

Сумка для комплекта
Чехол 53183

1 шт.

22

Сумка для ударного механизма "УМ-112"
Чехол 53208

1 шт.

23

Кабель для подключения внешнего аккумулятора
AP027.02.030

1 шт.

24

Руководство по эксплуатации

3 шт.

25

Паспорт

1 шт.
