Тип оборудования: Ультразвуковой толщиномер

Производитель: НДТ-КЛАБ

Модель: UDT-RF pro

Гарантия: 1 год

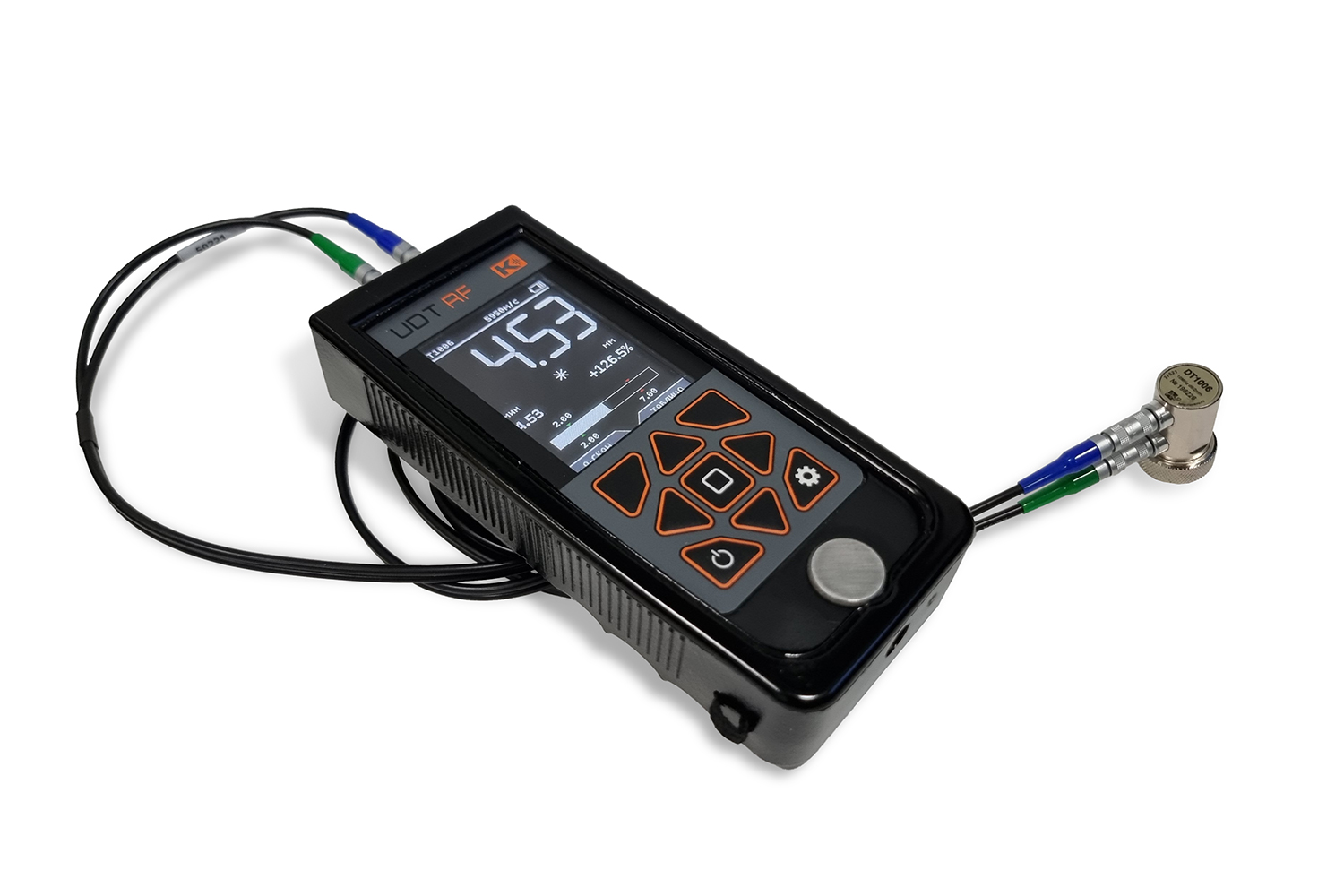

Описание толщиномера UDT-RF pro:

UDT-RF версии PRO это профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей (раздельно-совмещенных, совмещенных в том числе преобразователей с линией задержки). В приборе реализованы режимы А-скан, Б-скан, режим ТАБЛИЦА - запись результатов измерений по точкам в виде табличного файла, а так же ЦИФРА обычный цифровой режим с возможностью задания браковочного уровня и индикацией отклонения измерения от номинала в процентах (%) или в (мм). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

У нас есть большой положительный опыт решения нестандартных задач толщинометрии пластиков, в том числе различной тары ПЭТ (бутылки, банки посуда и пр.), измерение в узких пазах алюминиевых радиаторов, толщинометрия керамики, толщинометрия поиэтилетовых труб с бронированием, толщинометрия жестяных тонких листов.

Для решения индивидуальных задач, нет готового стандартного решения, поэтому идеальный вариант приехать к нам в офис с образцами или прислать образцы для проведения апробации и настройки толщиномера. Образцы желательно заранее измерить микрометром и промаркировать.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ТОЛЩИНОМЕРА UDT-RF PRO:

• Толщиномер имеет несколько режимов работы: (А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
• Запись и сохранение результатов в режимах (А-СКАН, Б-СКАН, ТАБЛИЦА) с последующим сохранением на ПК
• Работа с двумя стробами в режиме ЭХО-ЭХО
• Прецизионная толщинометрия по переходу через "0"
• Возможность работы с различными типами преобразователей: совмещенными, раздельно-совмещенными, преобразователями с линией задержки для решения обширного круга задач толщинометрии различных изделий
• Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой прямой преобразователь, любого производителя
• Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
• АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
• Дискретность измерения 0,1/0,01/0,001 мм

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТОЛЩИНОМЕРА UDT-RF версия PRO

• Классический прямоугольный корпус из ABS пластика. Для комфортного хвата на заглей крышке выполнены технологические выемки для пальцев оператора
• Разъемы преобразователей - два разъема Lemo 00
• Разъем для связи с ПК USB-Type C
• Цветной TFT дисплей с регулировкой яркости и сменными цветовыми палитрами для работы в разных условиях освещенности

Вспомогательный функционал:

• Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значок "снежинка"
• Библиотека установленных скоростей для различных, наиболее распространенных материалов
• Библиотека преобразователей куда включены все типовые преобразователи, так же опционально возможно дополнить библиотеку преобразователями сторонних производителей
• Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
• Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
• Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении

РЕЖИМЫ РАБОТЫ ТОЛЩИНОМЕРА UDT-RF PRO:

• Режим А-СКАН – Основной режим работы толщиномера, предназначен для измерения толщины материала, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается текущее измеренное значение, минимальное измеренное значение, и отклонение от нормы в мм или %. Возможна работа совмещенным преобразователем по схеме ЭХО-ЭХО с двумя стробами
• Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается:графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины, и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения
• Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.
• Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его

Технические характеристики UDT-RF pro:

Комплект поставки UDT-RF pro:

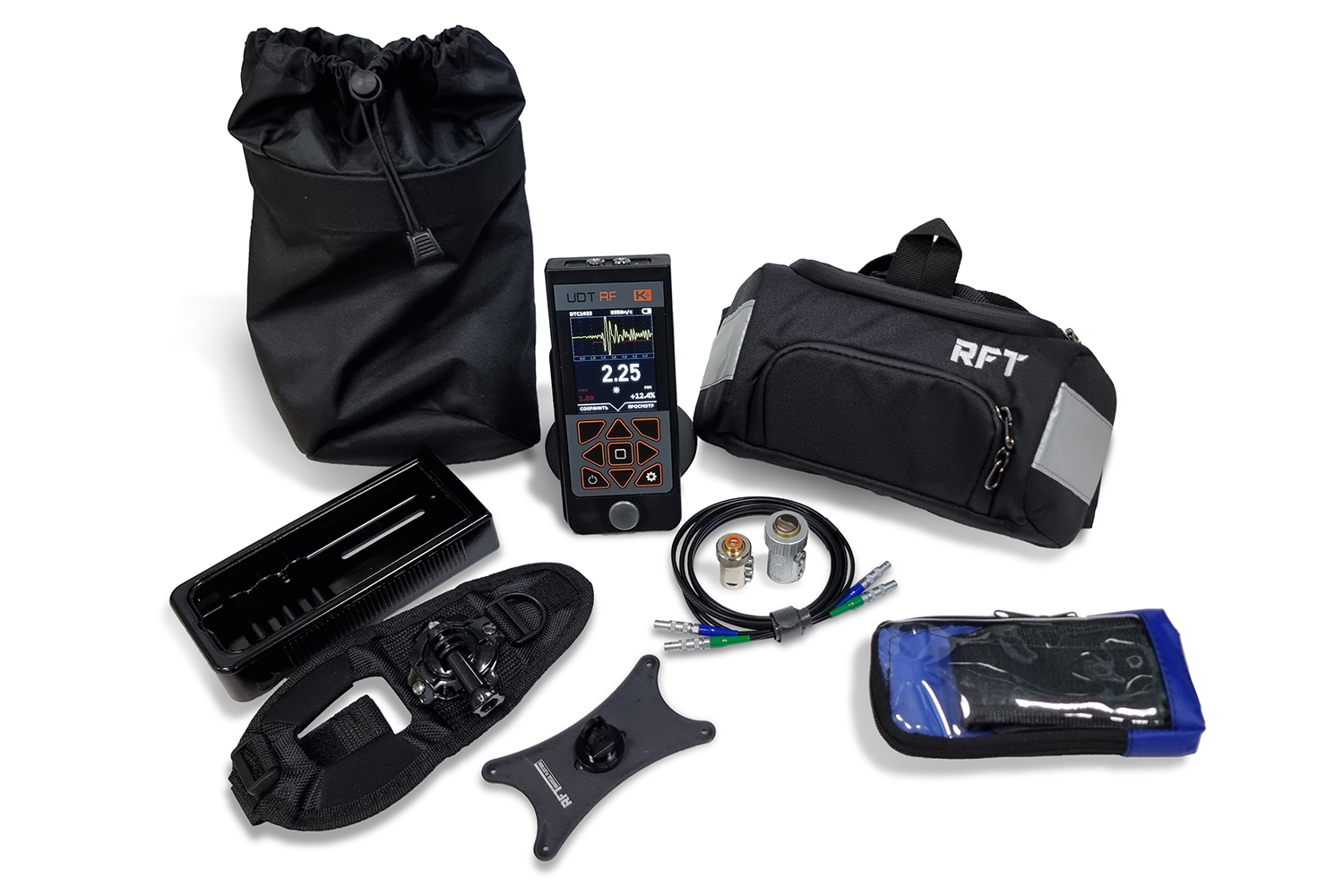

На данный момент в качестве бонуса каждый прибор комплектуется дополнительным магнитным кабелем для зарядки прибора и связи с ПК, при этом ответная часть с разъемом может постоянно находиться в приборе, для заряда нужно лишь поднести разъем кабеля на расстояние необходимое для примагничивание разъемов:

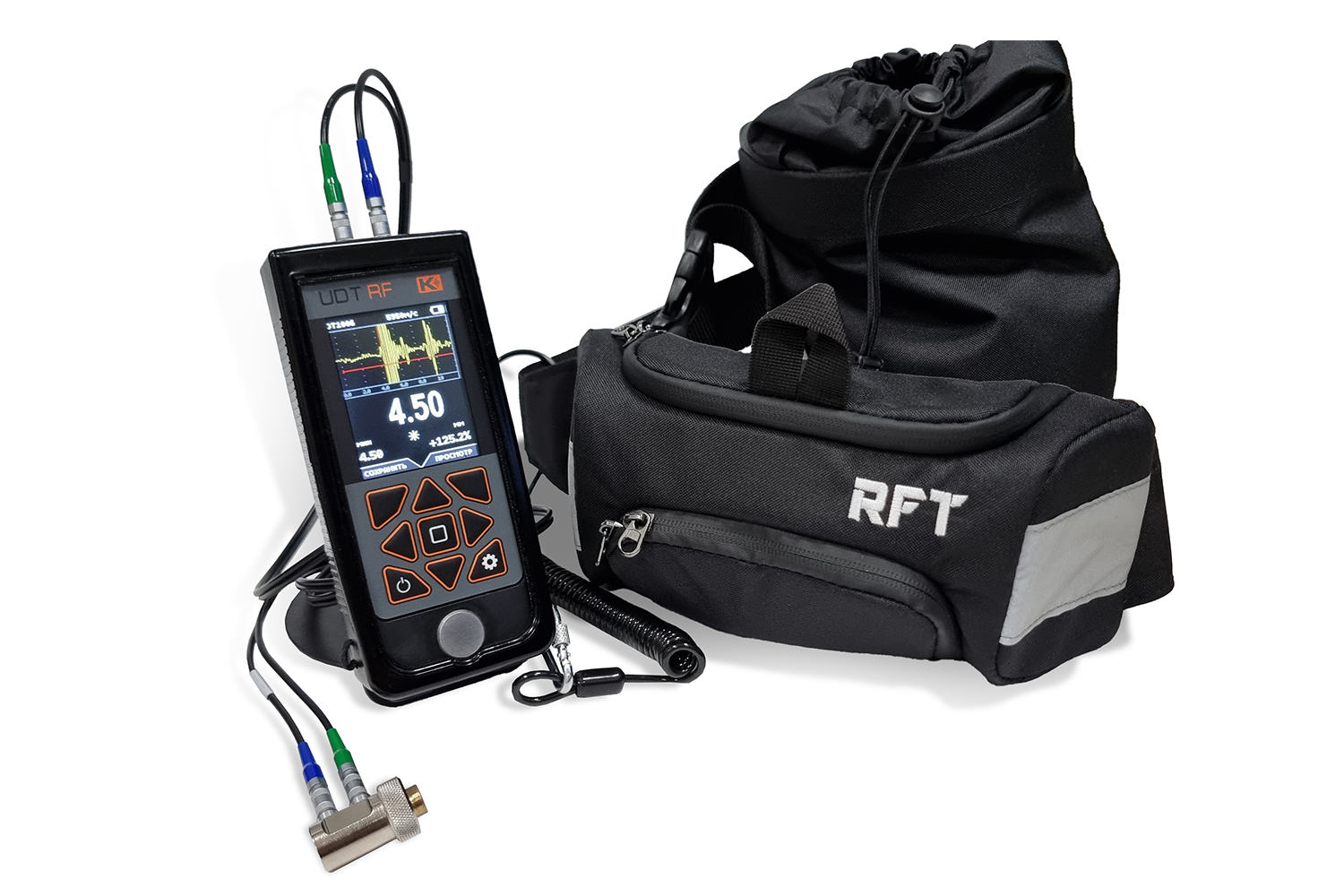

Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде. На ремень сумки прикреплен страховочный тречик с карабином, который цепляется к любому из двух входящих в базовый комплект чехлов

Универсальная крепежная платформа RFT universal platform на которую крепится крепление перчатка на руку, позволяющие освободить руки дефектоскописта (входит в базовый комплект).

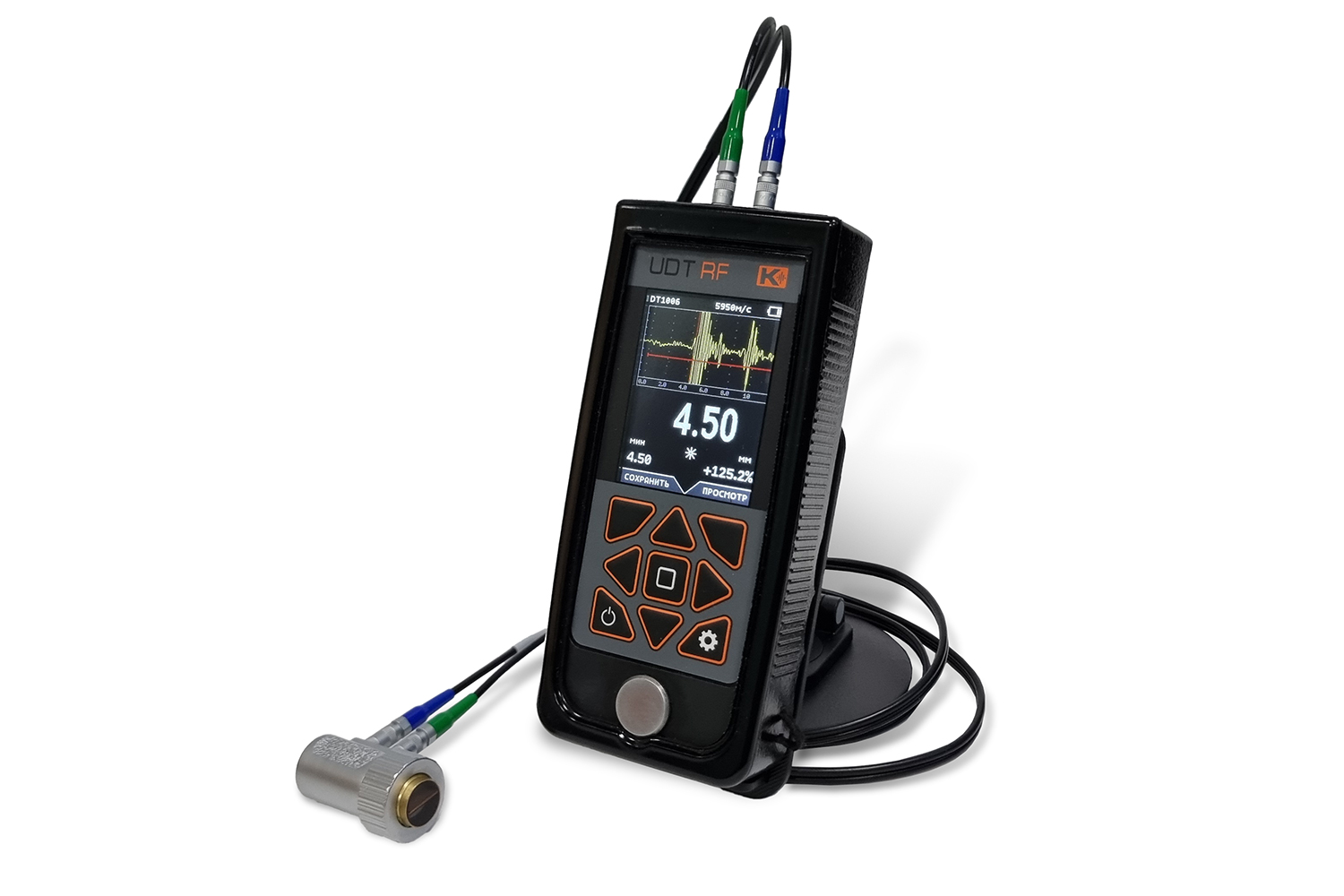

Опционально можно докупить магнитное крепление с фиксатором которое позволяет закрепить толщиномер на магнитных поверхностях (труба, резервуар, колонна...), или поставить толщиномер на стол как на подставке

Помимо стандартного матерчатого чехла в комплектацию входит дополнительный защитный силиконовый бампер-чехол, которые повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата и две петли для крепления карабина страховочного тренчика

Стандартный набор преобразователей в базовом комплекте:

В списке дополнительных преобразователей представлен основной, но не полный возможный перечень преобразователей. Для решения ваших задач мы порекомендуем и подберем нужные преобразователи

• DTB5012 раздельно-совмещенный преобразователь 5,0 МГц, диаметр рабочей поверхности 14 мм, габариты Ø 25 х 44 мм. Преобразователь входит в базовый комплект и предназначен для измерения толщины в основном плоских изделий или труб средних и больших диаметров.
• DT1006 раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 9 мм, габариты Ø 20 х 34 мм. Преобразователь предназначен для измерения толщины труб, в том числе небольших диаметров. Поставляется опционально.
• DT1004 малогабаритный раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 5 мм, габариты Ø 9 х 15 мм, кабель встроенный. Дополнительный специализированный преобразователь для контроля тонкостенных труб малого диаметра.
• DT1004 (с пружинной оправкой RFT) малогабаритный раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 5 мм, габариты (без оправки Ø 9 х 15 мм / в оправке Ø 13 x 34 мм), кабель встроенный. Дополнительный специализированный преобразователь для контроля тонкостенных труб малого диаметра с пружинной оправкой RFT, которая обеспечивает постоянный прижим и позиционирование преобразователя.
• DTC1023 миниатюрный раздельно-совмещенный преобразователь 10,0 МГц, с рабочей поверхностью 1,6 х 6 мм, кабель встроенный. Дополнительный специализированный преобразователь для контроля турбинных лопаток, тонкостенных труб малого диаметра, контроль толщины в пазах.
• DT5010 раздельно-совмещенный преобразователь 5,0 МГц, предназначен для проведения толщинометрии изделий с грубой и корродированной поверхностью. преобразователь обладает повышенной устойчивостью к истиранию, а так же устойчив при работе с нагретыми изделиями.
