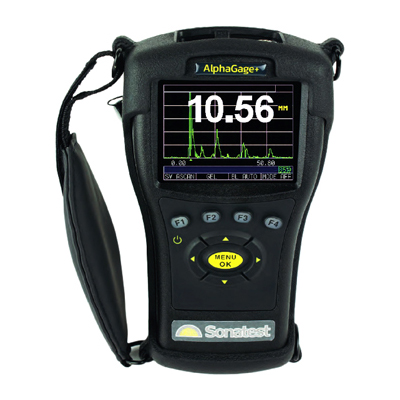

Ультразвуковой толщиномер AlphaGage+
Ультразвуковой толщиномер AlphaGage+ - универсальный прибор, предназначенный как для измерения толщины металлических изделий, подверженных процессам коррозии и эрозии, так и для прецизионных измерений толщины ответственных изделий.
Отличительные особенности:
Прецизионные измерения
При прецизионных измерениях толщины используется совмещенный преобразователь с линией задержки в эхо-импульсном режиме для получения точных и достоверных результатов. Стандартный функционал прибора: широкий диапазон измеряемых толщин (до 508 мм в стали), разрешение 1 микрон, память данных на 2700 настроек, полоса пропускания с частотой до 30 МГц.
Области применения:
Удаленное подключение опций. AlphaGage+ предусматривает возможность подключения дополнительных опций в любое время без отправки прибора на завод-изготовитель.
Измерение через покрытие. Все модели AlphaGage+ позволяют измерять толщину основного металла через антикорозионный слой краски и покрытие.
Контроль оксидной пленки. Одновременное отображение остаточной толщины стенки котла и внутреннего оксидного слоя. Повышается эффективность работы и увеличивается срок службы объекта контроля.
Память данных (B-Scan). C внутренней картой памяти (до 32Гб) имеется возможность неограниченной записи показаний толщины, возможно построение карты коррозии, карты профиля дна и экспорт измереных данных в Microsoft ExcelTM с помощью ПО DataXLS.
А-скан. Отображение А-скана и изменение параметров без остановки контроля: диапазон, тип развертки, усиление и затенение. Также возможно одновременное отображение А-скана и B-скана.
Измерение коррозии
В режиме для измерения коррозионных повреждений металлических объектов AlphaGage+ используется с раздельно-совмещенным преобразователем. Стандартные функции толщиномера: широкий диапазон измерения толщины(до 584 мм по стали), измерение толщины покрытия, сравнение полученного А-скана с эталонным из памяти прибора, температурная компенсация и памть данных.
Области применения:
Технические характеристики ультразвукового толщиномера AlphaGage+:
Характеристики ультразвукового канала
Тип преобразователей: Совмещенные или раздельно-совмещенные (в зависимости от типа прибора)
Диапазон измеряемых толщин(Зависит от материала и исползуемого ПЭП): Диапазон измерений по стали (прибор для измерения коррозии) 0.508 до 584 мм. Диапазон измерений по стали (прибор для прецизионных измерений) 0.152 до 584 мм в пластике от 0.076 мм.
Диапазон скоростей: от 0.508 до 18.699 мм/с
Разрешение: Прибор для измерения коррозии: от 0.01 мм до 0.1 мм. Прибор для прецизионных измерений: от 0.001 мм до 0.01 мм.
Частота измерений: 4 Гц или 25 Гц
Полоса пропускания: от 0.5 МГц до 30 МГц (-3дБ)
Дифференциальный режим: Отображение разницы между измеренным и заданным значением толщины в процентном и абсолютном значении
Быстрое измерение (мин/макс): Отображение максимальной и инимальной толщины при частоте измерений 25 Гц
Регулировка усиления: Ручная регулировка (Низкое, Стандартное, Высокое) и Автоматическая регулировка усиления (АРУ)
Сигнализация: В зависимости от необходимости можно выбрать вибросигнализацию (идеально для шумных помещений), звуковую или изменение цвета дисплея.
Исполнение
Тип разъема: Lemo 00
Габариты: Длина 184 мм x Ширина 102 мм x Высота 51 мм
Вес: 520 г с встроенными Li-ion батареями450 г c 3-мя щелочными батареями
Дисплей: Цветной экран с высоким разрешением 3,5 дюйма, 320 x 240 пикселей, светоотражающий дисплей, широкая цветовая палитра
Управление подсветкой: LED - светодиод, настройка интенсивности
Основыне характеристики
Рабочая температура: от -20 до +50°С
Время работы: 27 ч при 4Гц и 11ч при 25Гц непрерывной работы со стандартными 3.7 Li-ion батареями (опционально возможно использованин щелочных батарей для увеличения времени работы)
Сохранение настроек: Внутренняя память данных до 2700 настроек
Память данных: С опцией Память данных (DL), включена SD карта на 2Гб (возможно использование карт до 32Гб)
Язык: Английский, русский и другие языки (по заказу)
Сертификация: CE, RHOS
Версии ультразвукового толщиномера AlphaGage+
Дополнительные опции: Внутренняя память данных, А-скан, контроль оксидной пленки доступны для всех моделей.
