Измерительный комплекс сточных вод Streamlux SLK-100

  • Измерительный комплекс сточных вод Streamlux SLK-100

    /images/all/3/18372/big/img_5.jpg

    jijijij

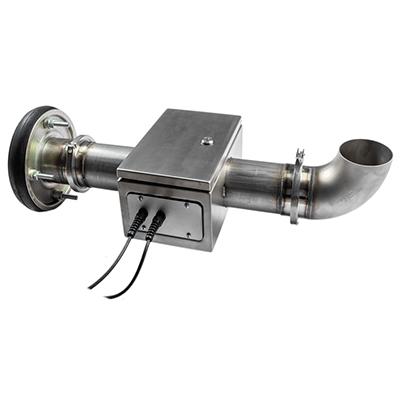

    Измерительный комплекс сточных вод Streamlux SLK-100
  • Измерительный комплекс Streamlux SLK-100

    /images/all/3/18372/big/img_14.jpg

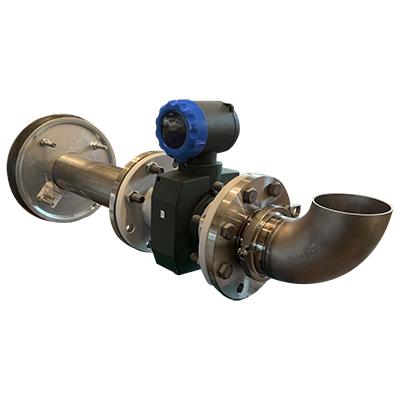

    Измерительный комплекс Streamlux SLK-100

    Измерительный комплекс Streamlux SLK-100

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
StreamLux


Страна производитель: Россия Россия

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.93MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Валиулин Антон
Менеджер по направлению StreamLux
Здравствуйте! Меня зовут Валиулин Антон.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 131

Моб.: +7 (925) 086-93-11

E-mail: vo@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Измерительный комплекс сточных вод Streamlux SLK-100



Измерительные комплексы Streamlux SLK-100 предназначены для измерения объемного расхода безнапорного потока сточных вод промышленных предприятий и ЖКХ. Высокая чувствительность комплекса на малых скоростях потока (от 0,01 м/с) позволяет фиксировать даже самые незначительные сбросы и полноценно использовать прибор для коммерческого учета сточных вод.

В отличие от приборов, использующих косвенные методы вычисления расхода по уровню жидкости в трубе / канале, измерительные комплексы Streamlux SLK-100 позволяют вести учет с погрешностью не более 0,5%.

Измерительный комплекс может быть смонтирован в смотровом колодце или на участке свободного излива в отстойник / водоем. Датчики имеют исполнение IP68 и могут работать при полном затоплении. Возможна поставка комплектов с функцией архивирования показаний расхода, беспроводной передачей данных и полностью автономным питанием для установок в местах с отсутствием источников электроэнергии.

Во всех моделях имеется расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485 по протоколу Modbus.



Streamlux SLS-100 преобразует частично заполненную трубу в полностью заполненную с помощью специальной конструкции в виде трубы с вертикальным изливом и направляет весь объем сточных вод через измерительный участок ультразвукового или электромагнитного расходомера.

Существует несколько видов установки комплекса. Изначально выясняется, позволяют ли параметры потока применить сужение диаметра расходомерного участка (РУ). Такой тип монтажа предпочтительнее, так как он позволяет уменьшить габаритные размеры РУ и снизить стоимость комплекса (иногда существенно).

Если сужение допустимо, то расходомерный участок может быть установлен по центру либо по низу входящей трубы. Герметизация производится с помощью механической заглушки внутри трубы (при установке по центру), либо металлическим листом к стенам колодца.





В случае если сужение диаметра трубы не допустимо, то применяется монтаж встык с использованием соединительных ПФРК или ДРК муфт в зависимости от того, какой тип расходомерного участка входит в состав измерительного комплекса (фланец или кламп).

В любом варианте проектное решение всегда разрабатывается таким образом, что в него закладывается максимальная пропускная способность гарантированно превышающая заявленные пиковые нагрузки. Риск затопления коллектора отсутствует.





Измерительные комплексы Streamlux SLK-100 отлично подходят для установки в затапливаемых колодцах. Датчики выполнены по классу защиты IP68 и могут работать под водой весь срок службы.



Нечувствительность к подпорам

Любые расходомеры с косвенным методом вычисления расхода (например, "Эхо-Р") будут в разы завышать показания при возникновении подпоров в сети (ил, мусор, крупная мертвая органика и пр.)



Измерительные комплексы Streamlux SLK-100 всегда точно измеряют тот объем воды, который проходит между датчиками вне зависимости от наличия подпора до или после датчиков. Таким обраом, вы всегда получаете точный объемный расход ваших стоков.









Технические характеристики измерительного комплекса сточных вод Streamlux SLK-100:



Диаметр номинальный, мм

50…2200

Диапазон измерения скоростей потока, м/с

±0.01 — ±12 м/с, в обе стороны

Температура рабочей среды, °C

-25…+80

Температура окружающей среды, °C

-10…+50

Погрешность, %

±0,5 (на базе электромагнитного расходомера)

±1    (на базе ультразвукового расходомера)

Класс защиты датчиков

IP68

Напряжение, В

85-240/АС

20…36/DC

Автономное питание

Литиевая батарея (срок службы - 5 лет)

Солнечная батарея

Импульсный сигнал вых., л/имп

0,001…1000 (настраиваемый)

Токовый сигнал вых., мА

4…20 (HART)

Цифровой выход

RS485 (MODBUS, PROFIBUS)

Длинна кабеля

До 200м

Архив (опция)

Ежечасно

Ежедневно

Ежемесячно



Наибольший измеряемый средний объемный расход



Диаметр номинальный, мм

80

100

150

200

300

Qнаиб м3/час, SLK-100M

181

283

636

1130

2550

Qнаиб м3/час, SLK-100S

145

230

500

900

2000



Примерные габаритные размеры комплекса SLK-100S на базе ультразвукового расходомера для установки в трубу Ду 200 мм с заужением диаметра РУ до 100 мм.





Примерные габаритные размеры комплекса SLK-100M на базе электромагнитного расходомера для установки в трубу Ду 200 мм без заужения (неочищенные сточные воды).





Габаритные размеры приведены для примера. Для каждого случая производится расчет размеров с учетом всех особенностей места установки и параметров потока.



Комплектация:



  SLK-100S SLK-100M
Вычислитель расхода + +
Датчики расхода IP68 Ультразвуковые Электромагнитные
Измерительный участок с вертикальным изливом + +
Коммуникационные порты:
- Токовый + +
- Импульсный + +
- Частотный + -
- Релейный + -
- RS-232 (RS-485) + +
- Звуковой + -
Монтажный комплект:
- Заглушка или монтажный щит + +
- Анкеры + +
- Уплотнитель + +

Стоимость комплекта от 62 000 рублей от 79 000 рублей
