Тип оборудования: Ультразвуковой расходомер

Производитель: Greyline Instruments

Модель: OCF 5.0

Гарантия: 1 год

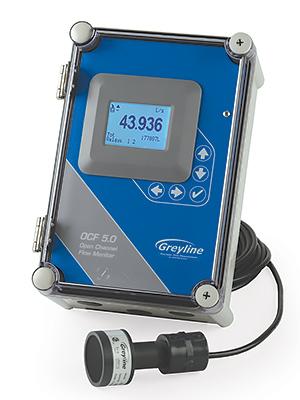

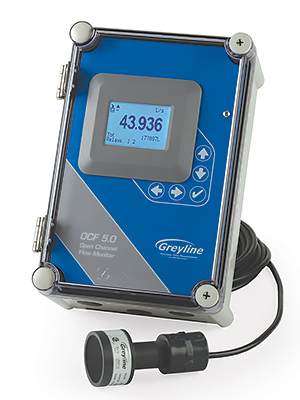

Описание расходомера OCF 5.0:

Ультразвуковой расходомер GreyLine OCF 5.0 позволяет постоянно контролировать, отображать, суммировать и регистрировать поток данных через любой канал или водослив. OCF 5.0 включает в себя бесконтактный ультразвуковой датчик, который монтируется на 8 дюймов (203,2 мм) над проточной водой. Он точный (± 0,25%) и надежный. Нет препятствий для потока и загрязнения. Используйте встроенную клавиатура или система меню для выбора потока или водослива в меню и выбора единиц измерения (галлоны, литры и т. Д.)

Greyline OCF 5.0 включает в себя встроенный регистратор данных на 2 миллиона точек и систему отчетов о потоках. Подключите флеш-карту памяти к выходу USB расходомера, чтобы загрузить файлы журнала, а затем просмотреть свои данные в графическом и табличном форматах с помощью программного обеспечения «Greyline Logger», которое поставляется бесплатно с каждым OCF 5.0. Ежедневные отчеты о расходах, включая минимальные, максимальные, средние и общие значения ежедневных потоков, можно просматривать непосредственно на ЖК-дисплее OCF 5.0 с подсветкой.

Используйте изолированное напряжение 4–20 мА для передачи потока на удаленные регистраторы или дисплеи, а реле управления программируются для сигнализации уровня / расхода и импульса пропорционального расхода (для пробоотборников, хлораторов или удаленных сумматоров). Искробезопасный барьер не является обязательным для установки датчиков и кабелей в опасных зонах. Отдельный водонепроницаемый корпус электроники / дисплея устанавливается в удобном месте в пределах 150 м от датчика.

• Бесконтактный ультразвуковой датчик
• Большой ЖК-дисплей с подсветкой
• 12-значный тотализатор
• Изолированный 4-20 мА (1000 Ом)
• 2 программируемых реле управления
• Автоматическая настройка чувствительности
• Встроенный 5-клавишный калибратор
• Дополнительный регистратор данных на 2 миллиона точек с выходом USB во флэш-память

Области применения:

Настоящая спецификация охватывает ультразвуковой расходомер с открытым эхолотом открытого типа, производимый Greyline Instruments, Largo, Флорида / Long Sault, Онтарио. Этот прибор должен обеспечивать индикацию, передачу, суммирование и регистрацию данных о расходе через желоб, водослив или другое основное измерительное устройство.

Технические характеристики расходомера OCF 5.0:

А. ГЕНЕРАЛ

• Монитор потока открытого канала состоит из бесконтактного ультразвукового датчика, соединительного кабеля и удаленного корпуса с индикацией, передачей и управлением электроникой.
• Точность измерения должна составлять ± 0,25% от диапазона или 2 мм (0,08 "), в зависимости от того, что больше, и должна автоматически компенсироваться по температуре.
• Длина кабеля датчика должна соответствовать требованиям установки, но не должна превышать 500 футов (152 м).
• Система не должна иметь движущихся частей и не должна контактировать с измеряемой водой.
• Включает диск с программным обеспечением ПК для определения значений калибровки потока в открытом канале для нестандартных лотков и водосливов.

Б. ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ

• Датчик должен выдерживать случайное погружение до 10 футов (3 м) максимум.
• Минимальный диапазон датчика должен составлять 8 дюймов (203,2 мм), а максимальный диапазон - 15 футов (4,57 м).
• Датчик должен быть изготовлен из ПВХ.
• Рабочая температура датчика должна составлять от -40 ° F до 150 ° F (от -40 ° C до 65 ° C).
• Датчик должен включать встроенный датчик температуры. Датчики температуры, требующие отдельного монтажа и прокладки проводов, не допускаются.

C. ДАТЧИК СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

• Обеспечьте коаксиальный кабель RG62AU 25 '(7,6 м) непрерывной длины с водонепроницаемым герметичным соединением с головкой датчика.
• Удлиненный кабель датчика должен быть коаксиальным RG62AU максимум до 500 '(152 м). Кабель должен быть соединен с помощью винтовых клемм в соединительной коробке NEMA4, рекомендованной производителем.
• Сигналы уровня и температуры должны передаваться по одному коаксиальному кабелю. Отдельные или многожильные кабели не принимаются.
• Кабель датчика должен быть проложен в заземленном металлическом кабелепроводе.

D. ПЕРЕДАТЧИК

• Передатчик должен обеспечивать полевую калибровку для общих первичных приборов учета, а также разрешать ввод значений «K» и «n» для калибровки в нестандартные лотки, водосливы или открытые каналы. Системы, требующие калибровки с помощью кодов параметров, BCD-переключателей или внешних калибраторов, не принимаются.
• Данные калибровки должны быть защищены паролем и постоянно храниться при перебоях питания не менее 12 месяцев.
• Полевая калибровка должна позволять выбирать и автоматически преобразовывать единицы измерения, диапазон измерения, реле тревоги высокого / низкого потока и частоты импульсов реле пропорционального расхода.
• Передатчик должен позволять программируемое демпфирование в полевых условиях для сглаживания выходного сигнала в условиях турбулентного потока и программируемое время отклонения, чтобы игнорировать ложные сигналы от дождя, ветра, плавающих объектов и паразитных эхо-сигналов.
• Рабочая температура передатчика должна составлять от -5 ° до 140 ° F (от -20 ° до 60 ° C). Датчик должен содержать нагреватель с термостатом для защиты от конденсации ниже 30 ° F (-1 ° C).
• Преобразователь должен иметь изолированный выход 4-20 мА, рассчитанный на максимальную нагрузку 1000 Ом, с возможностью выбора в меню 0-5 В пост. Тока.
• Имейте встроенный регистратор данных на 2 миллиона точек с выходом USB на флэш-накопитель или запоминающее устройство. Включите программное обеспечение Windows для анализа журнала, построения графиков и экспорта.
• Предусмотрены два релейных контакта с номиналом 5 ампер SPDT, программируемые для аварийных сигналов с одной уставкой, управления насосом с двойной уставкой, чередования насосов, аварийного сигнала температуры, импульса сумматора потока и / или аварийного сигнала потери эхо-сигнала.
• Предоставляет белый ЖК-дисплей с подсветкой и матрицей, показывающий скорость потока, уровень, состояния реле и 16-разрядный сумматор в выбранных пользователем технических единицах и с выбором языка, включая английский, французский и испанский.
• Дисплей передатчика с указанием уровня или расхода, единиц калибровки, сумматора и состояний реле должен быть виден без открывающейся крышки.
• Датчик должен быть размещен в настенном, водонепроницаемом корпусе NEMA4X (IP66) с откидной прозрачной крышкой. Монтажное оборудование должно быть включено.
• Электроника передатчика должна быть защищена от скачков напряжения на входе переменного тока, датчике и выходах 4-20 мА / 0-5 В.
• Потребляемая мощность передатчика должна составлять 100-240 В переменного тока 50-60 Гц при потребляемой мощности 4,0 Вт или менее.
• T он передатчик должен разрешить плагин мест установки и автоматического обнаружение дополнительных принадлежностей , включая дополнительные реле управления.

E. ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ ДЛЯ ВСТАВКИ, КАК ТРЕБУЕТСЯ

• Входная мощность 9-32 В постоянного тока и потребляемая мощность менее 4,0 Вт.
• Кабель датчика должен иметь непрерывную длину 50 футов (15 м) с герметичным соединением с головкой датчика.
• Кабель датчика должен иметь непрерывную длину 100 футов (30 м) с герметичным соединением с головкой датчика.
• Удлиненный коаксиальный кабель датчика удлиненной длины должен быть удлинен до общей максимальной длины 500 футов (152 м). Кабель должен быть соединен с помощью винтовых клемм в соединительной коробке NEMA4, рекомендованной производителем.
• Датчик, соединительный кабель и распределительные коробки должны быть искробезопасными по классу I, II, III, Div. I, II, группы C, D, E, F, G.
• Для работы преобразователя при температуре ниже нуля используйте нагреватель с термостатом.
• Имейте рекомендованный производителем солнцезащитный крем для корпуса, чтобы разрешить установку передатчика под прямыми солнечными лучами.
• Имейте рекомендованный производителем солнцезащитный крем для датчика, чтобы обеспечить возможность установки датчика с температурной компенсацией под прямыми солнечными лучами.
• При установке корпуса рекомендуется иметь рекомендованную производителем сборку фланца для монтажа на панель.
• Имеют 4 дополнительных (всего 6) реле управления, SPDT с номинальным напряжением 5 ампер и программируются для сигналов тревоги по одной уставке, импульса пропорционального расхода, сигнала температуры и / или сигнала потери эхо-сигнала.
