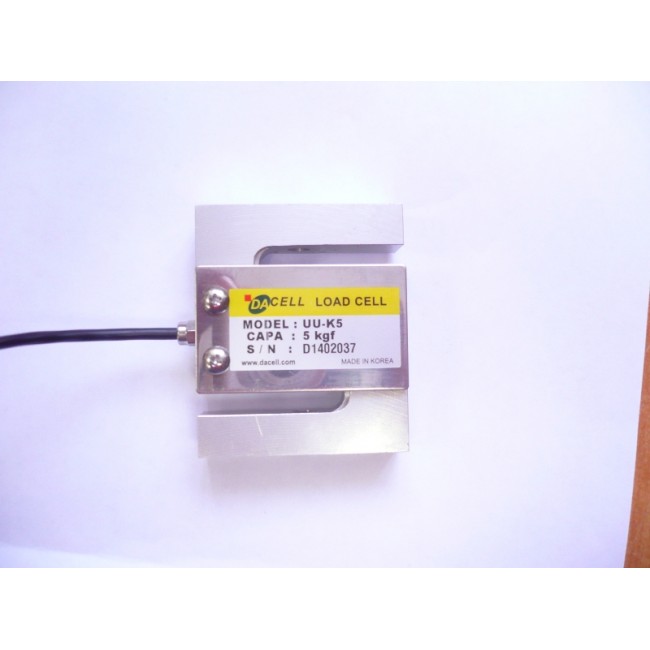

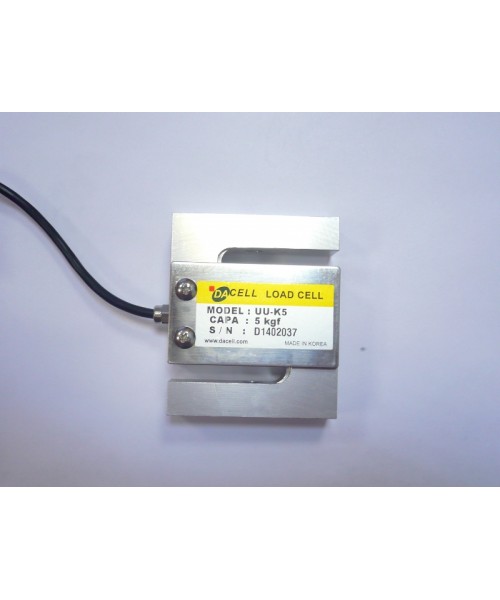

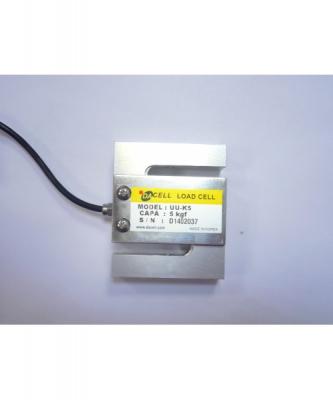

Тип оборудования: Датчик силы растяжения и сжатия
Производитель: Dacell
Серия: UU
Гарантия: 1 год
Описание датчика силы серии UU:
Технические характеристики датчика серии UU:
|
Номинальный диапазон (н.д.) |
2, 5, 10, 20, 50, 100, 200, 500 кгс, 1, 2, 3, 5, 10 тс |
|
Номинальный выходной сигнал (н.с.) |
2 мВ/В±1% (2 кгс, 5 кгс: 1,5 мВ/В±1%) |
|
Нелинейность (от н.с.) |
0,03% |
|
Гистерезис (от н.с.) |
0,03% |
|
Повторяемость (от н.с.) |
0,03% |
|
Баланс ноля (от н.с.) |
±2% |
|
Температурный коэффициент для выходного сигнала (от нагрузка / 10ºС) |
0,05% |
|
Температурный дрейф баланса ноля (от н.с. / 10ºС) |
0,1% |
|
Температурный диапазон, компенсированный |
-10 … +60ºС |
|
Температурный диапазон, безопасный |
-20 … +80ºС |
|
Терминальное входное сопротивление, Ом |
350±50 |
|
Терминальное выходное сопротивление, Ом |
350±2 |
|
Сопротивление изоляции мост / корпус, МОм |
2000 |
|
Рекомендованное питание, В |
10 |
|
Допустимая перегрузка (от н.д.) |
150% |
|
Кабель |
2 кгс ~ 5 кгс: Ø3 мм, 4 жилы, 3 м / 10 кгс ~ 10 тс: Ø5 мм, 4 жилы, 3 м |
Размеры и вес:
|
Диапазон |
A |
B |
C |
D |
E |
F |
Вес, кг |
|
2 кгс (19,61 Н) |
60 |
50 |
13 |
16 |
10 |
M6×1 |
0,4 |
|
5 кгс (49,03 Н) |
60 |
50 |
13 |
16 |
10 |
M6×1 |
|
|
10 кгс (98,07 Н) |
70 |
52 |
13 |
18 |
13 |
M6×1 |
|
|
20 кгс (196,1 Н) |
70 |
52 |
13 |
18 |
13 |
M6×1 |
|
|
50 кгс (490,3 Н) |
70 |
52 |
18 |
24 |
13 |
M12×1.75 |
|
|
100 кгс (980,7 Н) |
70 |
52 |
18 |
24 |
13 |
M12×1.75 |
|
|
200 кгс (1,961 кН) |
70 |
52 |
18 |
24 |
13 |
M12×1.75 |
|
|
500 кгс (4,903 кН) |
70 |
62 |
22 |
25 |
15 |
M12×1.75 |
0,8 |
|
1 тс (9,807 кН) |
70 |
62 |
22 |
25 |
15 |
M12×1.75 |
|
|
2 тс (19,61 кН) |
96 |
84 |
30 |
35 |
21 |
M20×1.5 |
2 |
|
3 тс (29,42 кН) |
120 |
96 |
35 |
41 |
30 |
M24×2 |
3 |
|
5 тс (49,03 кН) |
120 |
96 |
40 |
44 |
30 |
M24×2 |
|
|
10 тс (98,07 кН) |
165 |
140 |
60 |
66 |
46 |
M39×2 |
8,5 |
|
