| снят с производства ЗАМЕНА: АВМ Е2-30 |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: NOVOTEST Искра-1
|
Описание дефектоскопа Искра-1:
Электроискровый дефектоскоп NOVOTEST Искра-1 – современный и удобный в эксплуатации прибор для выявление дефектов сплошности (поры, трещины, непрокрасы и т.п.) неэлектропроводящих покрытий на проводящих основаниях. Контроль проводится по стандартам ГОСТ 51164, ASTM G62.
Дефектоскоп применяется для контроля целостности изоляционных и иных покрытий на основе полимерных и эпоксидных материалов, битумных мастик и др. Прибор может использоваться, как на строящихся, так и на эксплуатируемых металлических нефте-, газопроводах и иных объектах с толщиной покрытий (изоляции) до 12 мм.

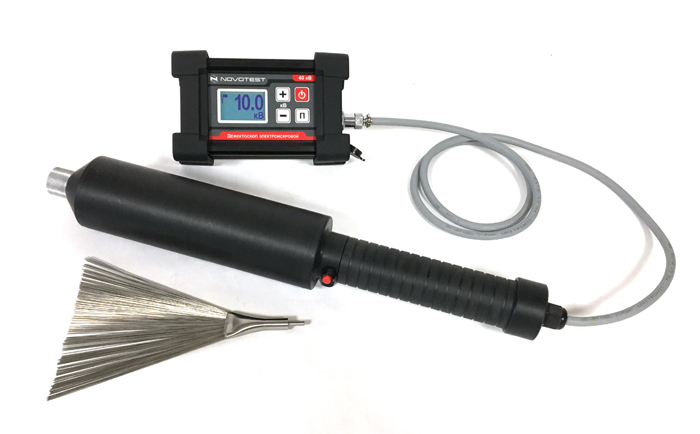

Принцип действия дефектоскопа основан на электрическом пробое в месте нарушения сплошности покрытия регистрируемым электродом и отображаемом электронным блоком. NOVOTEST Искра-1 состоит из электронного блока, провода заземления, держателя и сменного электрода. Прибор может быть укомплектован электродами различных типов в соответствии с задачами заказчика.
Назначение искрового дефектоскопа:
Контроль сплошности диэлектрических покрытий на электропроводящих основаниях:
нефте- и газопроводов;
иных объектах различного назначения.
Электроискровой дефектоскоп NOVOTEST Искра-1 обладает следующими особенностями:

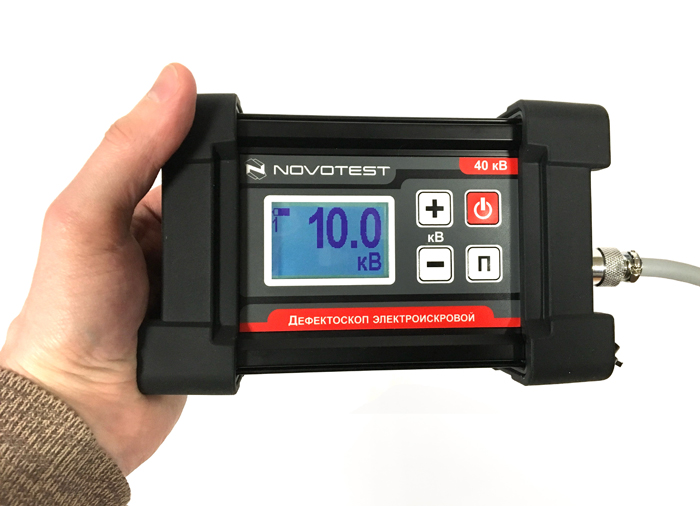

Компактный электронный блок;
Ударозащищенный алюминиевый корпус с силиконовым бампером;
Сменные электроды для контроля изделий различного назначения;
Широкий диапазон регулировки напряжения от 1 до 40 кВ;
Точная цифровая регулировка напряжения;
Дискретность установки выходного напряжения 0,01 кВ;
Звуковая сигнализация при обнаружении дефекта;
Возможность записи предварительных настроек для контроля.
Технические характеристики дефектоскопа NOVOTEST Искра-1:
|
Толщина контролируемого покрытия, мм |
до 12 |
|
Наименьший диаметр выявляемого дефекта, мм |
0,1 |
|
Выходное напряжение, кВ |
от 1 до 40 |
|
Дискретность изменения выходного напряжения, кВ |
0,1 |
|
Частота следования импульса, Гц |
от 30 до 35 |
|
Скорость перемещения электрода, не более, см/с |
25 |
|
Время непрерывной работы от аккумуляторной батареи, не менее, ч |
5 |
|
Рабочие условия эксплуатации прибора: – температура окружающего воздуха, °С; – относительная влажность воздуха, %; – атмосферное давление, кПа |
от -40 до +50 до 95 при 25 °С от 86,6 до 106,6 |
|
Масса высоковольтного трансформатора, не более, кг |
1,6 |
|
Масса блока управления, не более, кг |
1,1 |

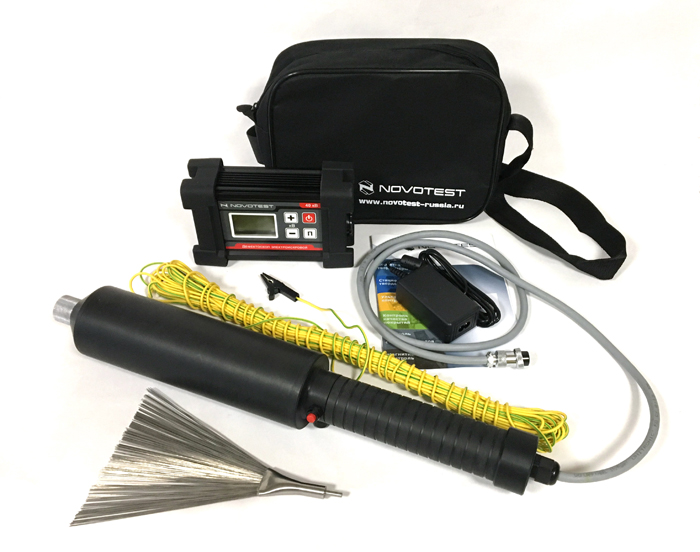

Комплект поставки прибора:
электронный блок электроискрового дефектоскопа Искра-1;
высоковольтный трансформатор-держатель (датчик)
провод заземления, снабженный зажимом типа «крокодил»
электрод (на выбор заказчика)
зарядное устройство
паспорт совмещенный с руководством по эксплуатации
Дополнительные опции для заказа:
дополнительные электроды
штырь-заземлитель
Типы электродов:
веерный
Т-образный
серповидный
Порядок работы:
Зарядить искровой дефектоскоп.
Установить необходимый электрод в держатель.
Подключить держатель к блоку контроля.
Подключить провод заземления к металлическому основанию объекта контроля либо штырю-заземлителю при отсутствии доступа к защищенной поверхности металлического изделия.
Включить прибор.
Выбрать величину испытательного напряжения (самостоятельно либо из 10 предварительных настроек).

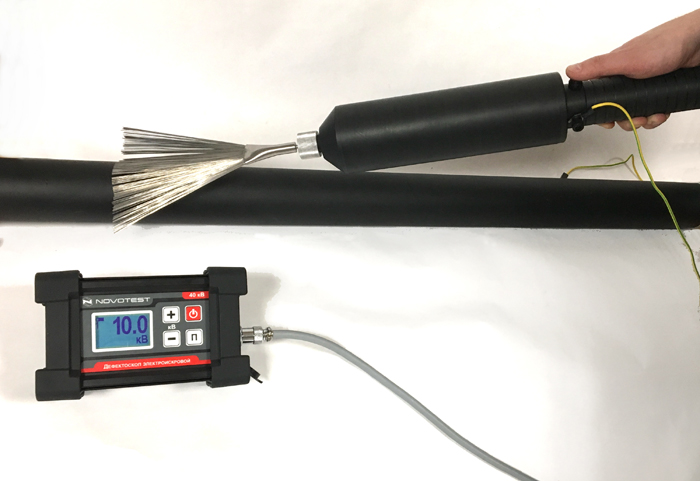

Установить электрод на исследуемое покрытие.
Нажать и удерживать кнопку подачи напряжения на электрод, а затем плавно перемещать электрод по покрытию.
В местах нарушения сплошности изоляции возникнет электрический пробой воздуха между электродом и металлическим основанием, прибор подаст соответствующий звуковой сигнал.
|
