Артикул: 999959456
|
Электроискровой дефектоскоп СКАТ предназначен для ручного неразрушающего контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий.
Прибор применяется для диагностики газо- и нефтепроводов, резервуаров, цистерн и других металлических конструкций на этапах строительства, эксплуатации и ремонта.
Дефектоскоп обеспечивает выявление локальных нарушений сплошности (дефектов) изоляционных покрытий на изделиях с сухой поверхностью.
Конструкция прибора позволяет проводить контроль изоляции трубопроводов любого диаметра с использованием щеточных и пружинных электродов, как на внешних, так и на внутренних поверхностях труб.
Работа дефектоскопа основана на эффекте электрического пробоя (искрового разряда) воздушного промежутка между электродом и металлической поверхностью контролируемого объекта.
К одному полюсу источника испытательного напряжения (высоковольтного трансформатора-держателя) подключается электрод, а к другому — металлическая конструкция (через разъём заземления блока контроля).
При наличии дефекта в изоляции происходит пробой и возникает искровой разряд, который прибор фиксирует с помощью световой и звуковой сигнализации, что позволяет оператору точно определить место повреждения покрытия.

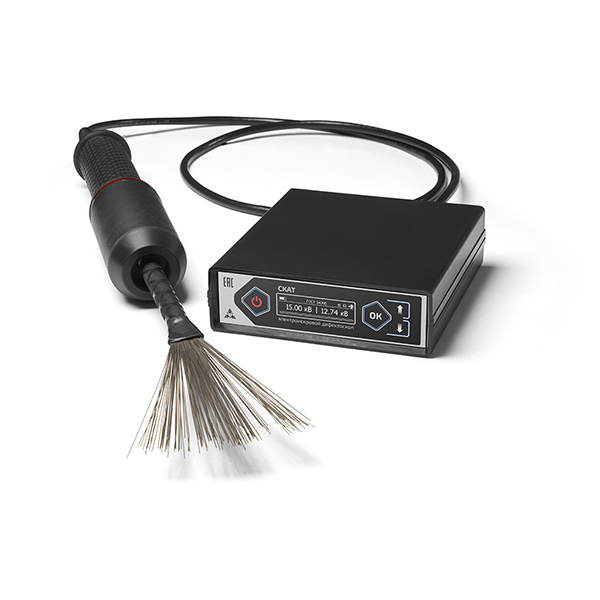

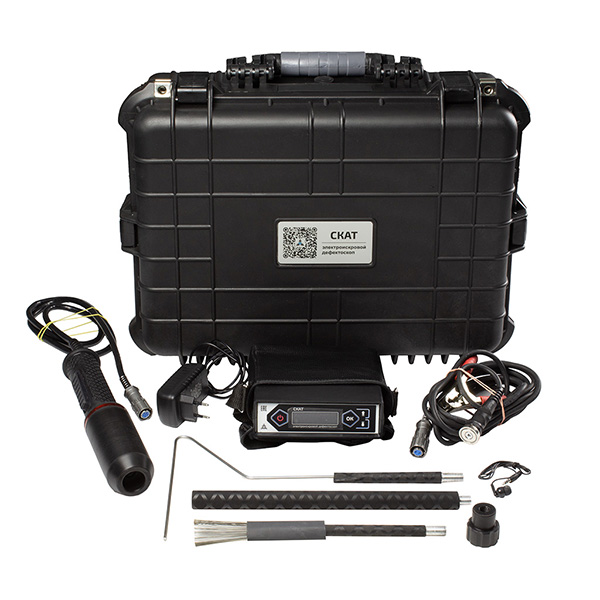

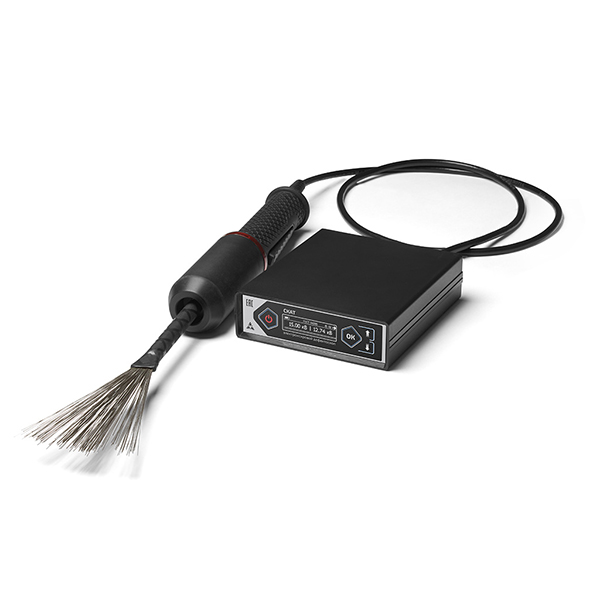

Дефектоскоп состоит из:

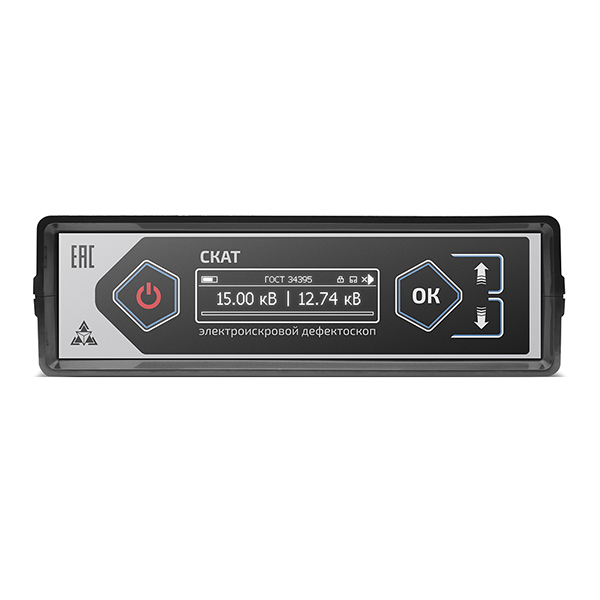

Электронного блока, выполненного из прочного пластика ABS-UL94-HB;
Высоковольтного держателя с кабелем и комплектом сменных электродов.
Такое исполнение обеспечивает надёжность, удобство в работе и долговечность устройства при эксплуатации в различных условиях.
Прибор оснащён встроенным калькулятором напряжения, который автоматически подбирает оптимальное значение на основе заданной толщины покрытия.
Нет необходимости использовать таблицы расчёта — достаточно выбрать стандарт испытаний и указать толщину изоляции.
СКАТ самостоятельно устанавливает корректное напряжение, исключая ошибки оператора и ускоряя процесс проверки.
|
|
СКАТ |
Корона 2.2 |
Корона ЛКП |
Корона 2.1 |
Корона 40 |
Корона 1 |
ИСКРА-30 |
АВМ Compact 30 |
Elcometer 236 (30 кВ) |
Elcometer 266 |
|
Диапазон регулировки напряжения на электроде, кВ |
0,5-40 |
2,5-34/ 5-40 |
0,7-5 |
2,5-34 |
4-40 |
0,7-4 |
0,6-31,5 |
0,6-30 |
0,5-30 |
0,5-30 |
|
Толщина контролируемых покрытий, мм |
0,025-26 |
0,5-18/ 1-25 |
0,05-1 |
0,5-18 |
1-25 |
0,05-1 |
0,05-10 |
0,05-10 |
0-7,5 |
0-7,5 |
|
Дискретность установки выходного напряжения, кВ |
0,01; 0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0.1 |
- |
0,1 |
0,1 |
|
Точность поддержания контрольного напряжения, % |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
5 |
5 |
|
Встроенный калькулятор напряжения |
есть |
- |
есть |
- |
есть |
- |
- |
- |
- |
есть |
|
Индикация дефекта |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
звук |
|
свет |
свет |
свет |
свет |
свет |
свет |
свет |
- |
свет |
свет |
|
|
Вес рукоятки, кг |
0,75 |
0,9 |
0,8 |
0,9 |
0,8 |
0,9 |
- |
- |
2,8 |
0,6 |
|
Вес блока, кг |
1 |
1,6 |
1,65 |
1,6 |
1,65 |
1,6 |
- |
- |
1,2 |
|
|
Работа с электродами дефектоскопа Корона без переходников |
да |
да |
да |
да |
да |
да |
нет |
нет |
нет |
нет |
|
Диапазон рабочих температур, оС |
от -20 до +50 |
от -20 до +45 |
от -20 (-40) до +50 |
от -20 до +45 |
от -20 (-40) до +50 |
от -20 до +45 |
от -15 до +50 |
- |
от 0 до +50 |
от 0 до +50 |
|
