Тип оборудования: Система телеинспекции

Производитель: Rausch

Модель: RCA Proline

Гарантия: 1 год

Описание системы телеинспекции RAUSCH RCA Proline :

Система телеинспекции труб RAUSCH RCA Proline предназначена для телеинспекции трубопроводов диаметром от 100 до 2500мм и длиной до 550м. Данная система может применяться только в составе специализированных передвижных телеинспекционных комплексов.

Она обладает максимально широким функционалом и возможностями для осуществления комплексного обследования трубопроводов. Для неё доступны дополнительные опции, недоступные для более простых систем телеинспекции RAUSCH, а именно:

Система теледиагностики труб RCA Proline состоит из оборудования отсека оператора, кабельного барабана с TV-кабелем, управляемой тележки (телеинспекционного робота) и видеокамеры.

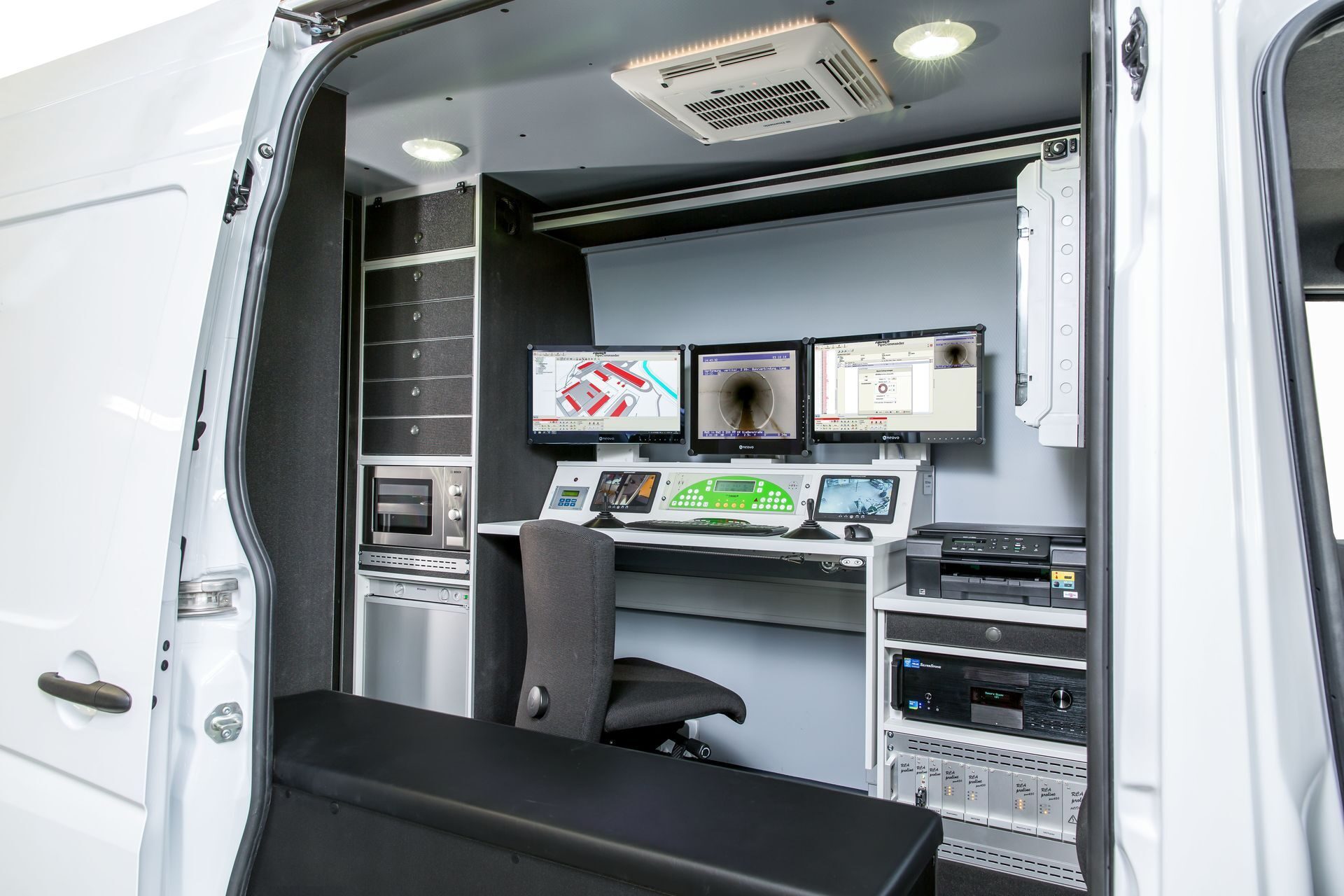

RCA Proline студия (отсек оператора):

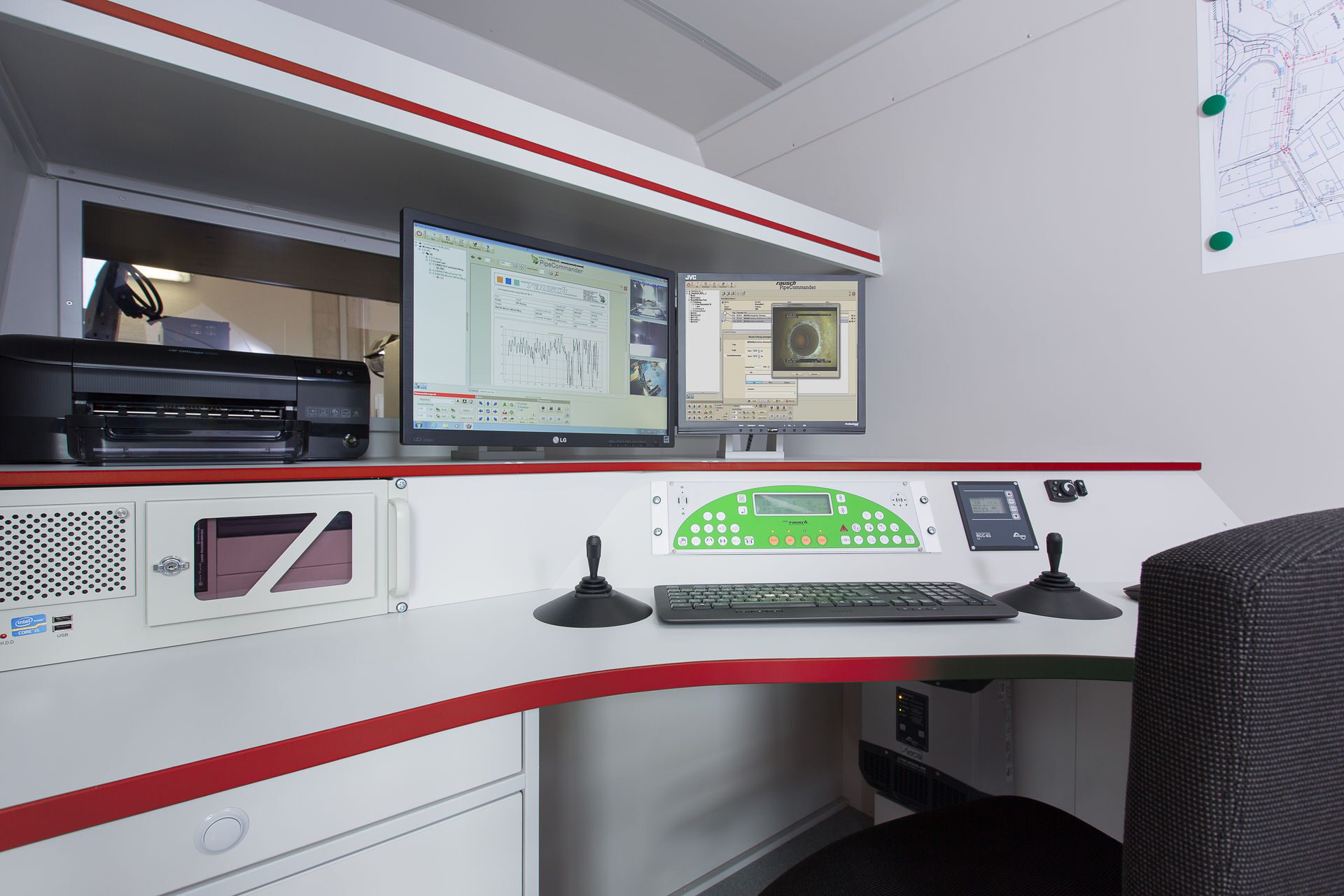

• Блок управления с автоматизированным управлением тележкой и камерой (управляемые макрокоманды)
• Пульт управления с устойчивой к загрязнению сенсорной клавиатурой и кнопками
• Многофункциональный джойстик для управления камерой и тележкой
• ПК с программным обеспечением PipeCommander для подготовки отчетов и измерения повреждений; принтер, монитор
• Оцифровка видео в формат MPEG 1/2/4, а также оцифровка изображений
• Энергоснабжение при помощи электрического генератора или необслуживаемых гелиевых батарей (опция)
• Взрывобезопасное исполнение Ex согласно европейской директиве RL 94 /9/EG в качестве опции

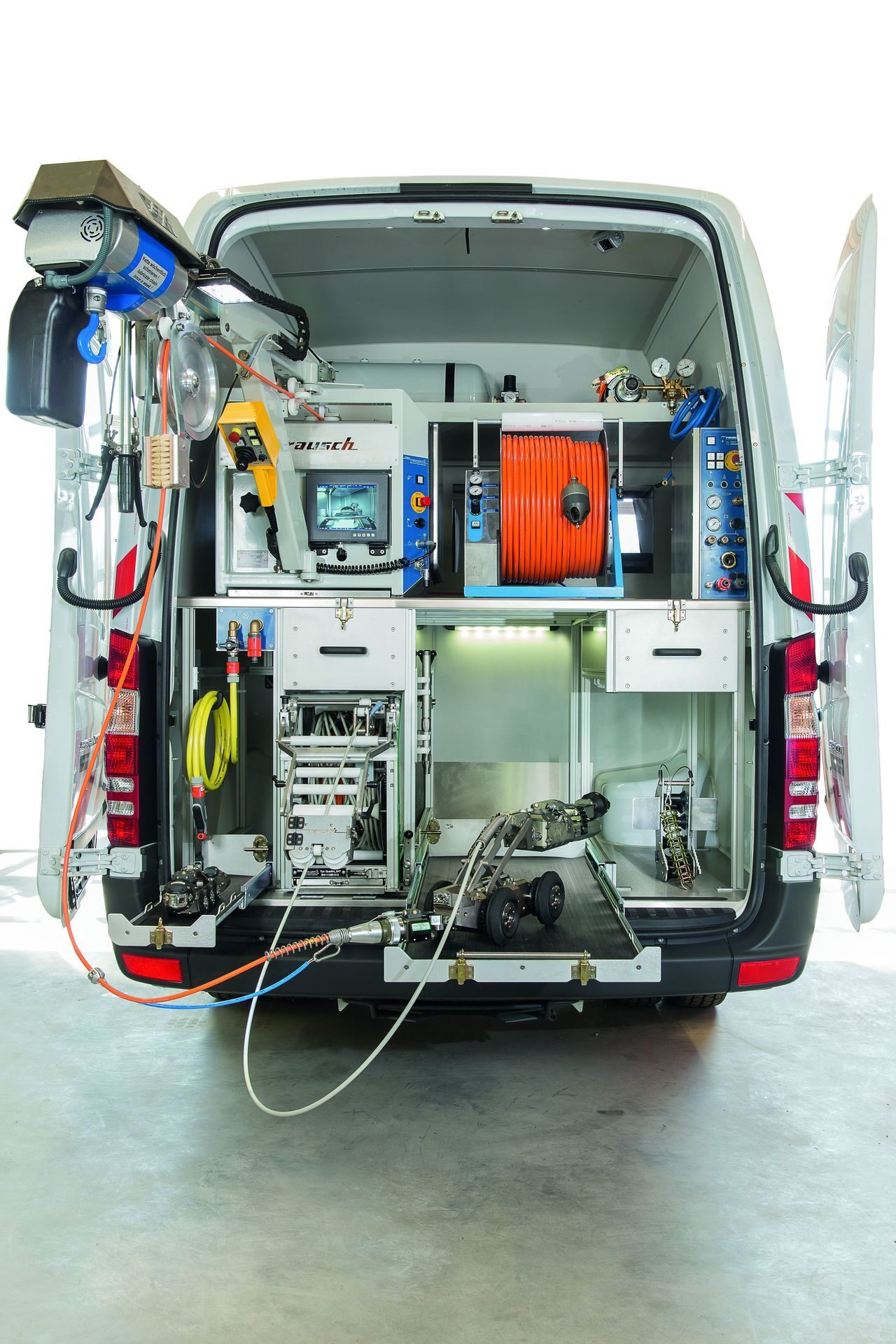

Заднее помещение (рабочий отсек):

• Покрытие пола и боковых стенок из нержавеющей стали
• Полностью автоматизированные и синхронизированные кабельные барабаны
• Основной кабельный барабан ELKA 600 с телескопическим поворотным рычагом, электрической подачей и встроенной цепной лебедкой (20 м)
• Встроенный LCD-монитор для передачи изображения с камеры
• Компрессор, емкость для сжатого воздуха системы проверки муфт Kampac и пакера Quick-Lock V4A (опция)

Сателлитная система (M-Серия)

• Применяется в трубопроводах диаметром от 135 мм, а с электрическим приводом подъема – начиная с диаметра 150 мм.
• Модуль SKM 135 с роликовым приводом для подачи проталкиваемого кабеля и камеры KS 60 CL.
• Камера наблюдения ZKM 135 (цветная камера)
• Модуль PM 135 со светодиодным освещением для точного позиционирования камеры-сателлита.

Система промывки (M-Серия)

Спутниковая система М-серии расширяется или переоборудуется в систему промывки для очистки ответвления непосредственно из магистрального канала. Применяется от DN 150

Параметры RAUSCH RCA Proline:

• Диаметр труб- 100 - 2500мм
• Тип системы- Встраиваемая

Дистанционное управление

• Радиоуправление (дальность действия 50 м) для всех функций осмотра, например:
• Управление лебедкой
• Управление камерой
• Управление тележкой
• Регулировка освещения

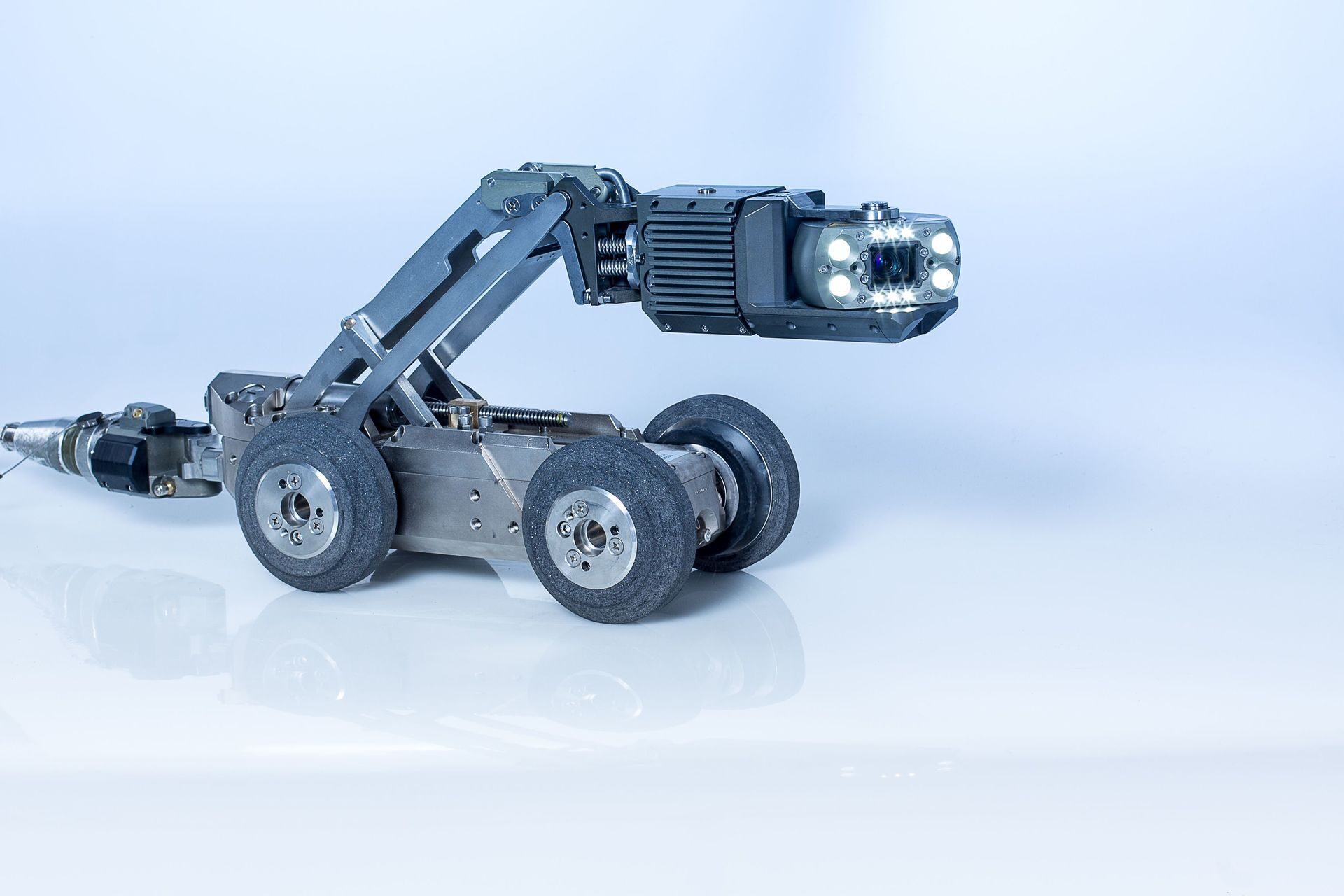

Телеинспекционный робот L100 Cross в комплекте с видеокамерой KS60CL

• Управляемая тележка с камерой для труб DN 100 – DN 500,
• Корпус тележки из латуни, покрыт никелем
• Беспроводное болтовое соединение с камерой KS 60 CL (откидная, угол 90 °)
• Механическая установка камеры по высоте
• Движение в 3-х осях, в трубах свыше DN 150
• Дополнительное светодиодное освещение
• Взрывобезопасное исполнение Ex согласно европейской директиве RL 94 /9/EG в качестве опции

Телеинспекционный робот L135 Cross в комплекте с видеокамерой KS135SCAN

• Управляемая тележка с электрическим приводом подъема начиная с DN 150
• Камера с приводом качания и ротации, всегда корректное положение изображение, индикаторы питания
• 10-кратное оптическое, 12-кратное цифровое увеличение
• Область применения DN 135 - DN 2000 с дополнительными колесами, дополнительным освещением

Опции:

- измерение деформации при помощи лазерной системы

- измерение ширины трещины, температуры, наклона

- откидной штекер зонда определения местоположения

Пакет программного обеспечения PipeCommander

PipeCommander включает в себя создание профессиональных документов осмотра трубопровода и шахт, а также запись цифрового видео (MPEG 1/2/4) и изображений в формате JPEG. Благодаря дополнительным модулям данное ПО обладает расширенной функциональностью: измерение наклона, температуры, деформации, ширины трещины, определение местоположения, направления отводов при помощи камеры-сателлита. Интерфейс использует все распространенные форматы.

Настраиваемый генератор сообщений необходим для создания отчетов, например, в виде PDF-файла

3D-модуль навигации объединяет и графически представляет направления трубопровода и расположение шахт.

Вывод проектов в программе Viewer со всеми данными по расчетам, изображениями и видеофайлами. Viewer также включает экспортную функциональность и генератор сообщений.
