Тип оборудования: Образцы шероховатости поверхности

Производитель: А3-Инжиниринг

Модель: ОШС-ШП

Гарантия: 1 год

Описание образцов ОШС-ШП:

Образцы (меры) шероховатости сравнения предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости. В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Наша компания производит различные образцы в соответствии с ГОСТ 9378-93.

Отличительные особенности образцов шероховатости ОШС-ШП:

• Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».
• На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra, образцов входящих в комплект.
• Параметры изготовления образцов входящих в набор представлены в Таблице 1.

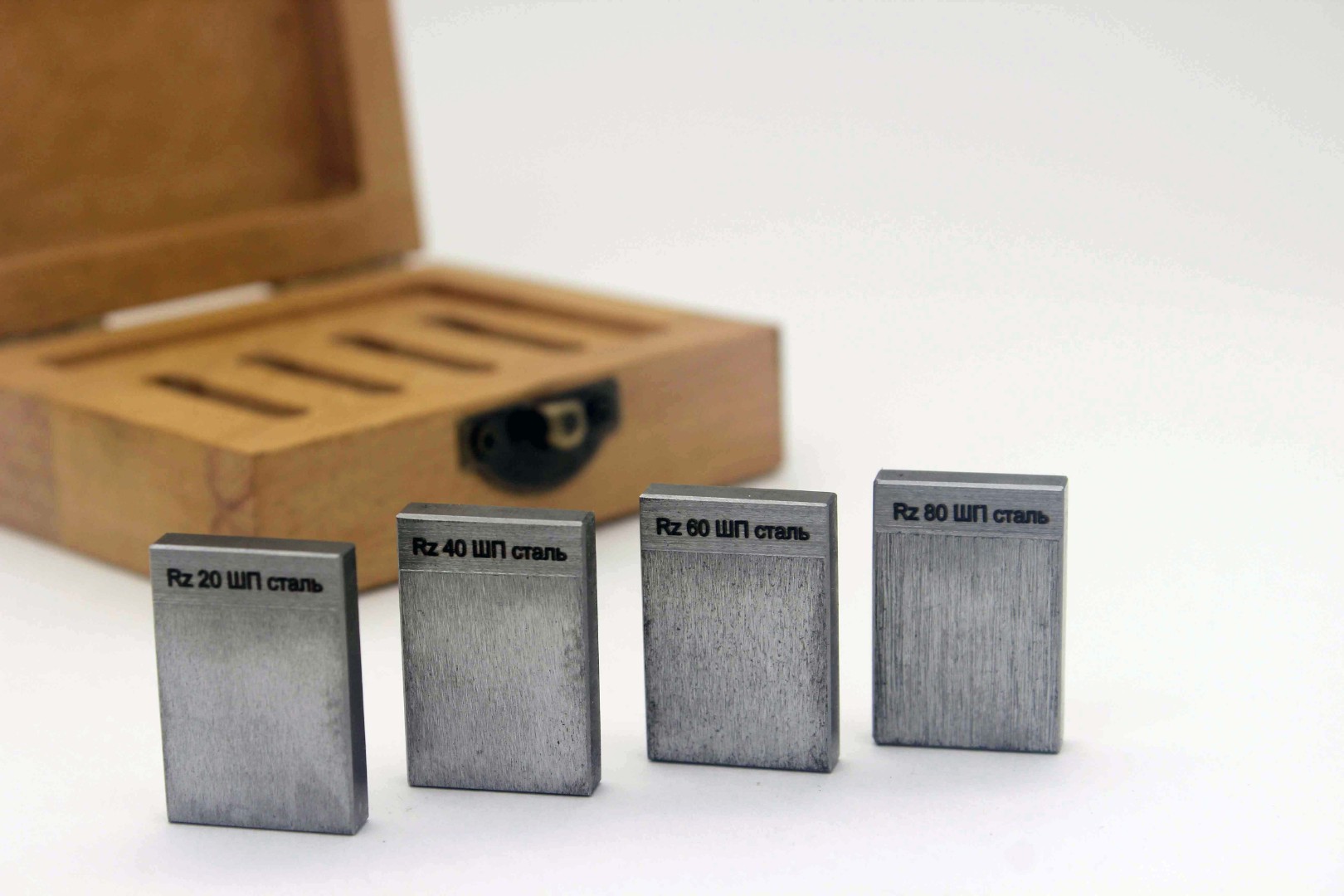

• Форма образцов: образцы выпускаются в виде плоских пластин.
• Материал образцов: сталь.

Номинальные значения шероховатости образцов ОШС-ШП в табл.2:

Таблица 1:

Способ обработки	Форма образца	Условное обозначение способа обработки	Расположение неровностей
			Описание	Условное обозначение
Шлифование периферией круга	Плоская	ШП	Прямолинейное

Таблица 2:

Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.

Возможно изготовление образцов ОШС-ШП с любыми значениями Ra и Rz по требованию Заказчика.

Правила эксплуатации и хранения ОШС-ШП:

Не допускаются грубые удары или падения образцов шероховатости во избежание повреждений.

• Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
• Относительная влажность воздуха не более 80% при температуре 25˚С.
• Содержание в окружающей среде агрессивных газов и паров не допускается.
• При транспортировании и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

Подготовка к работе ОШС-ШП:

• Перед эксплуатацией обязательно следует ознакомиться с настоящим паспортом.
• Перед началом работы образцы следует тщательно промыть в чистом бензине и протереть чистым сухим полотенцем.
• При выполнении операции сравнения поверхностей следует обеспечить подходящий уровень освещения.
• Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
• Сравнение шероховатости поверхности проверяемого изделия с образцами производят визуально или опробыванием пальцами рук. Применение для опробывания жестких, особенно металлических предметов НЕ ДОПУСКАЕТСЯ во избежание механических повреждений.
• При оценке шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.
• После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и смазать веществом, предохраняющим от коррозии. Следует помнить, что коррозия искажает поверхность и затрудняет производство сравнительной оценки.

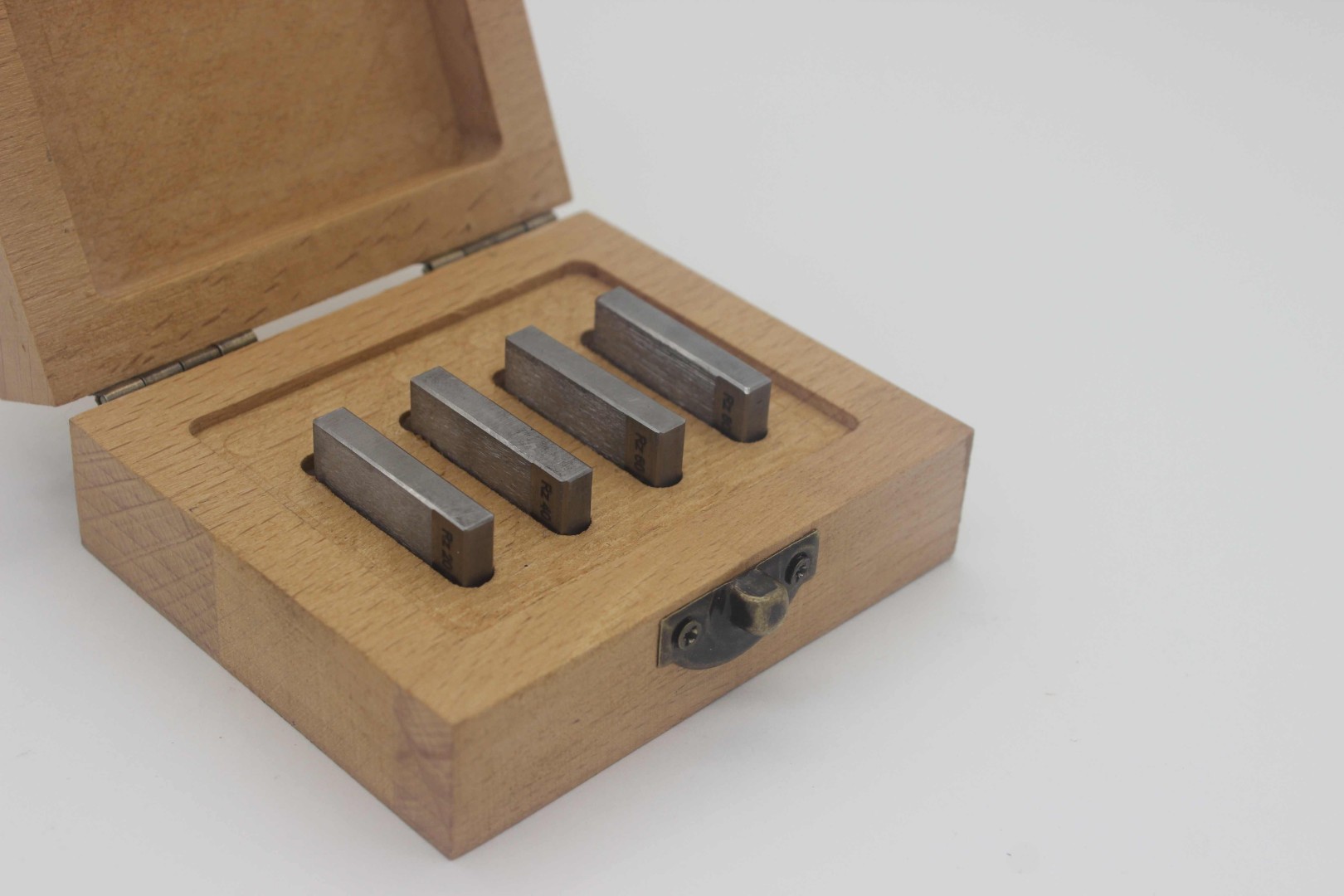

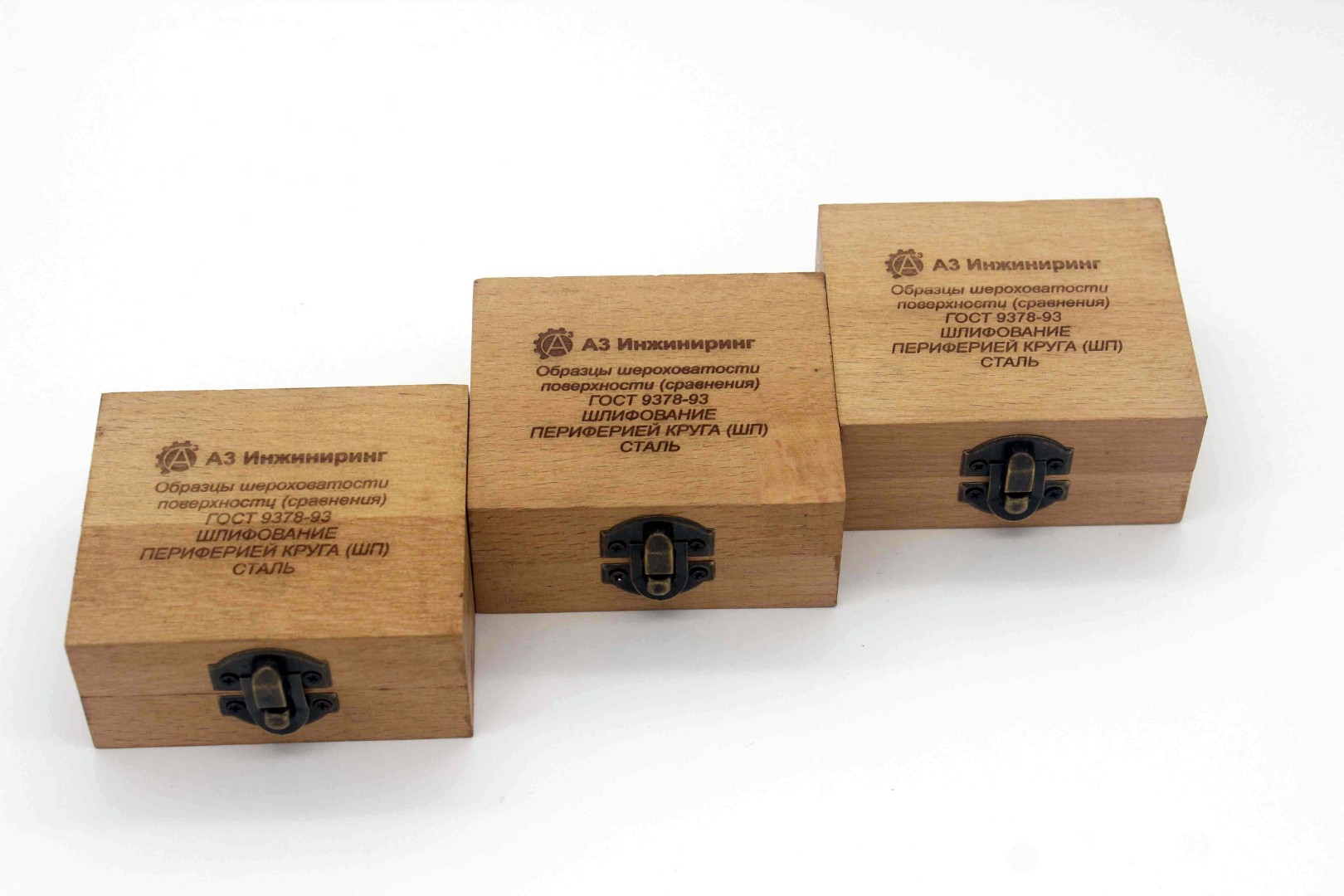

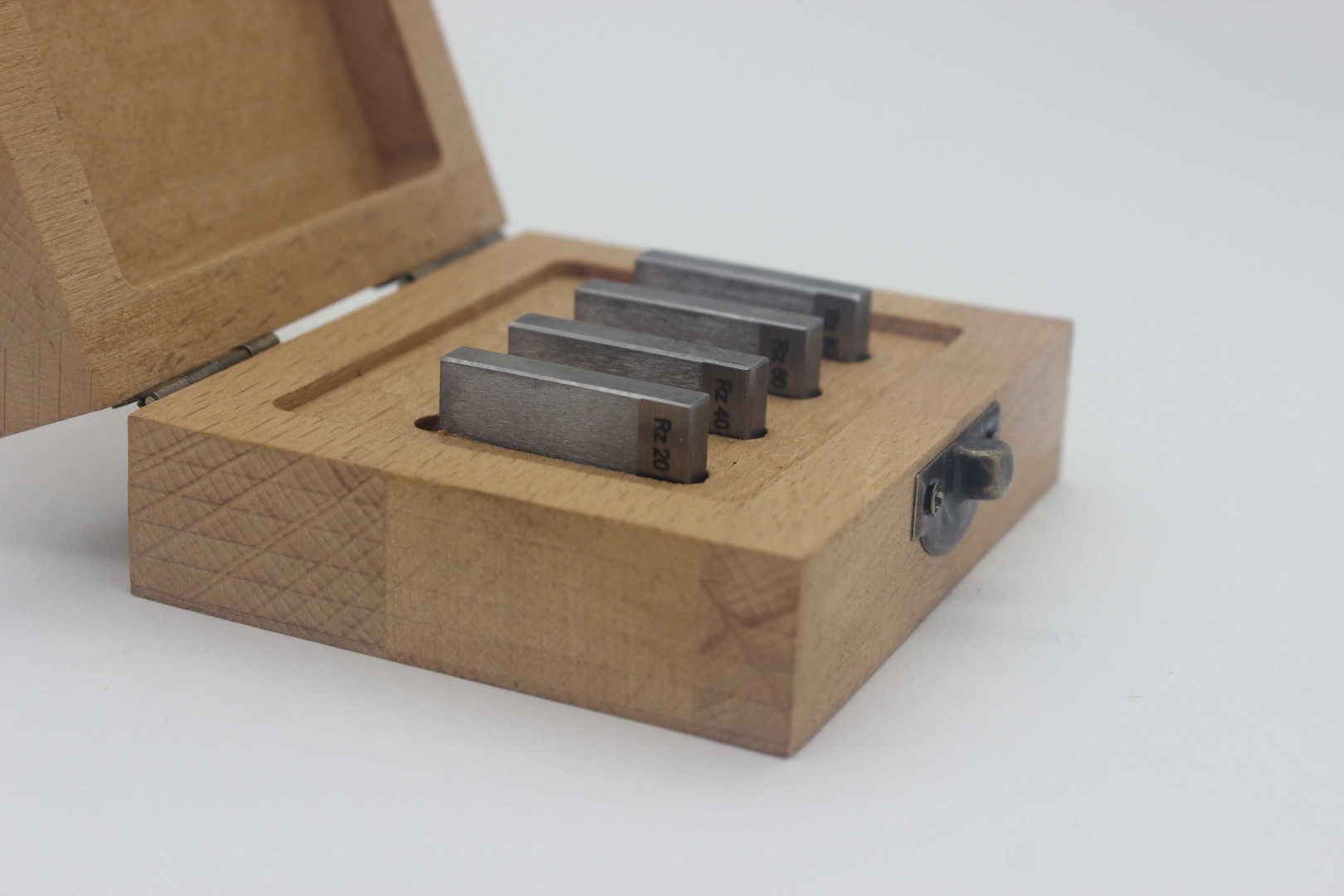

Комплект поставки образцов шероховатости ОШС-ШП:

• набор образцов шероховатости;
• паспорт;
• упаковочная тара;
• сертификат о калибровке.
