Приборы для измерений шероховатости поверхности (профилометры) ИШП-6100; ИШП-110; ИШП-210

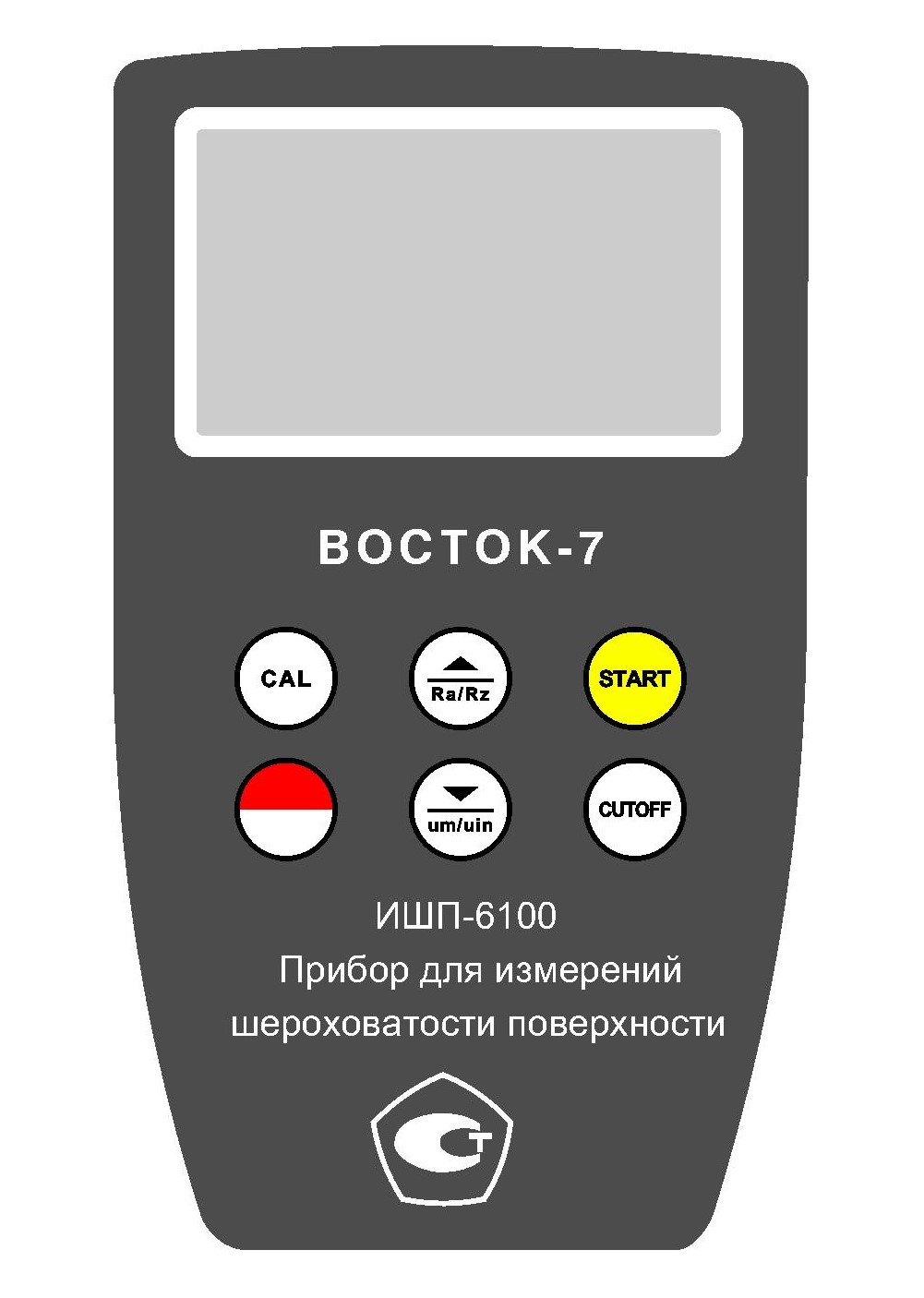

  • Измеритель шероховатости поверхности - профилометр ИШП-6100

    /images/all/3/17617/big/img_5.jpg

    jijijij

    Приборы для измерений шероховатости поверхности (профилометры) ИШП-6100; ИШП-110; ИШП-210
  • Измеритель шероховатости ИШП-6100 в кейсе

    /images/all/3/17617/big/img_14.jpg

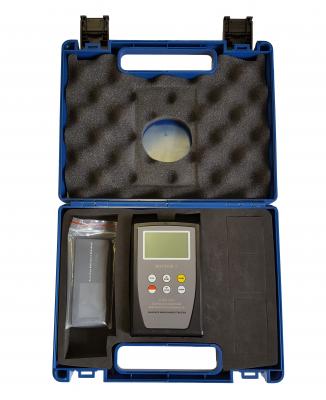

    Измеритель шероховатости ИШП-6100 в кейсе

    Измеритель шероховатости ИШП-6100 в кейсе
  • Прибор для измерения шероховатости поверхности ИШП-110

    /images/all/3/17617/big/img_16.jpg

    1

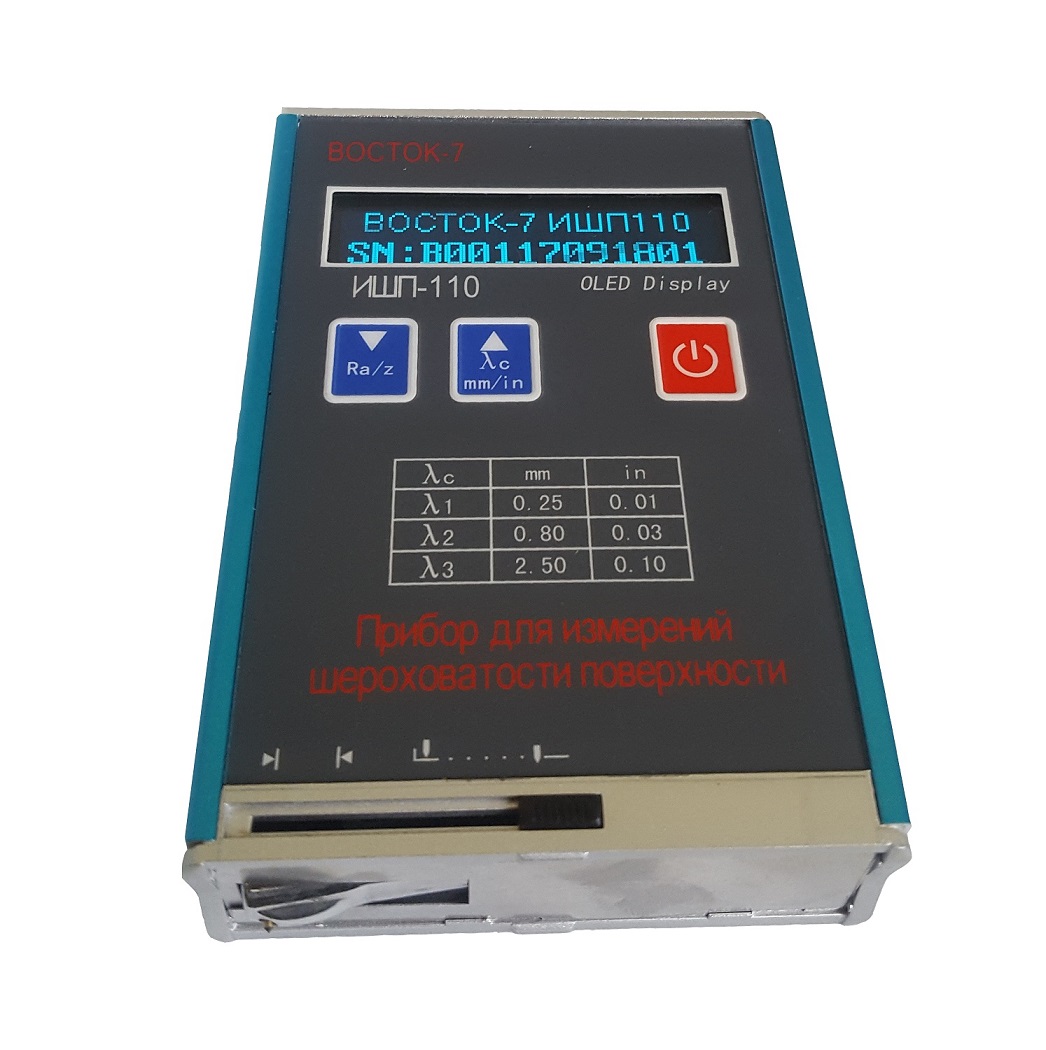

    Прибор для измерения шероховатости поверхности ИШП-110
  • Профилометр ИШП-210

    /images/all/3/17617/big/img_18.jpg

    1

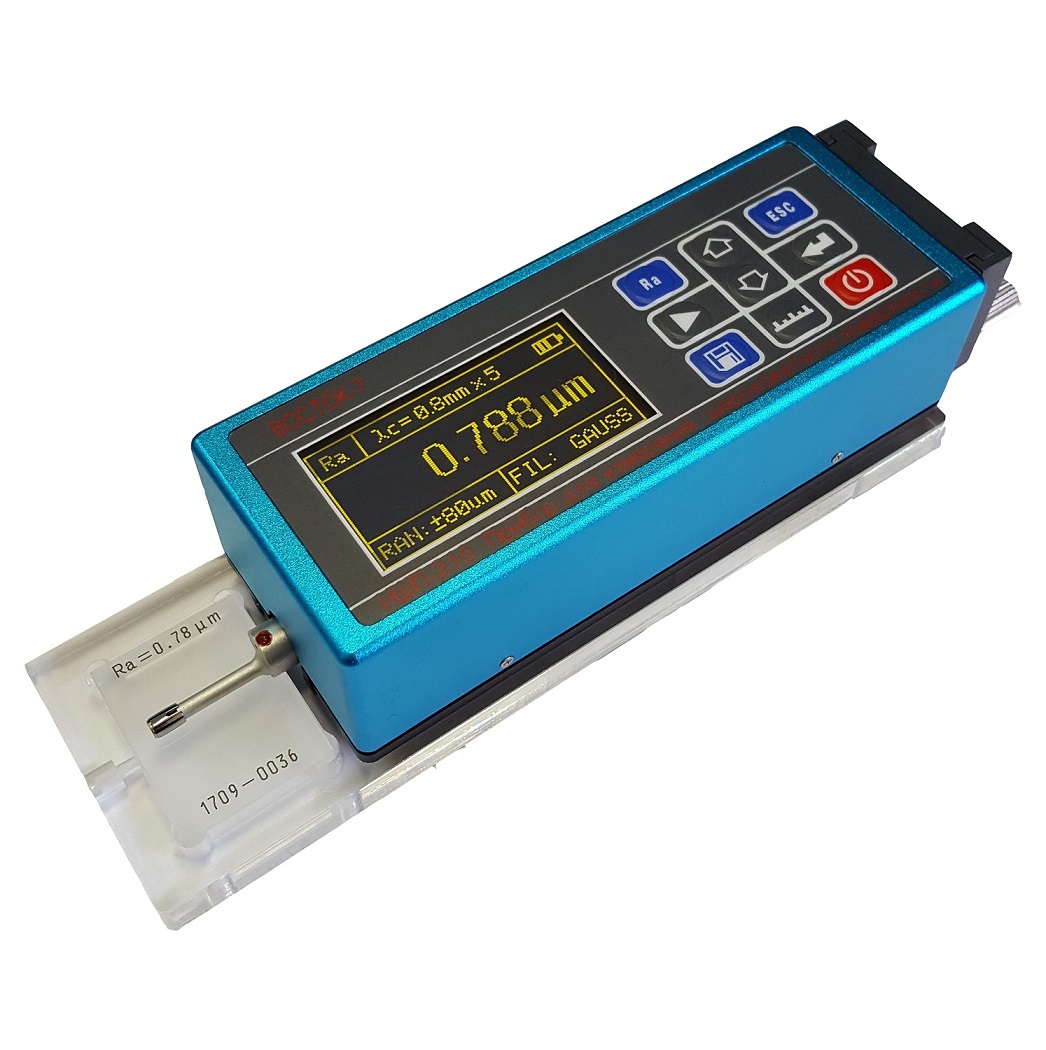

    Профилометр ИШП-210

ЦЕНА: от 142 682 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия
Артикул: 000354
В наличии!
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 3.29MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Приборы для измерений шероховатости поверхности, профилометры, измерители шероховатости

Производитель: Восток-7

Модели: ИШП-6100, ИШП-110, ИШП-210

Гарантия: 1 год



Описание приборов ИШП-6100, ИШП-110, ИШП-210:



Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.



Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.



При проведении измерений профилометр устанавливается на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Измеритель шероховатости совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.



Измерители шероховатости выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.



Профилометр ИШП-6100:



ИШП-6100 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-6100:

  • Измеряет 2 параметра шероховатости поверхности: Ra и Rz;
  • Рабочий режим эксплуатации - только при положительной температуре окружающей среды;
  • Питание приборов осуществляется 4 сменными батарейками (аккумуляторами) тип АА;
  • Ручное или автоматическое (через 5 минут после последнего нажатия клавиши) выключение;
  • Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
  • Измерения в метрической (СИ, µm) и английской (µin) системах мер;
  • Возможность связи с компьютером для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).



Измеритель шероховатости ИШП-110:



ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-110:

  • Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt;
  • Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
  • Питание приборов осуществляется от встроенного аккумулятора;
  • Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
  • Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
  • Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора;
  • Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
  • Измерения в метрической (СИ, µm) и английской (µin) системах мер;
  • Возможность связи с компьютером для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).



Профилометр ИШП-210:



ИШП-210 предназначены для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях, в пазах, на криволинейной поверхности.

  • Измеряет 14 параметров шероховатости поверхности: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rku, RSm, Rmr;
  • Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
  • Питание приборов осуществляется от встроенного аккумулятора;
  • Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
  • Большой объём памяти для хранения и запас мощности – возможность непрерывной работы до 20 ч.;
  • Наличие различных типов датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений (дополнительные опции).
  • Возможность крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров, из-за чего размещение прибора непосредственно на измеряемой поверхности не представляется возможным;
  • Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
  • Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора;
  • Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
  • Измерения в метрической (СИ, µm) и английской (µin) системах мер;
  • Возможность связи с компьютером через USB для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения (дополнительная опция).



Технические характеристики измерителей шероховатости ИШП-6100, ИШП-110, ИШП-210:



Модификация

ИШП-6100

ИШП-110

ИШП-210

Измеряемые параметры шероховатости

Ra, Rz

Ra, Rz, Rq, Rt

Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr

Фильтр

RC

RC

Гаусса, RC, PC-RC

Профиль без фильтра D-P

График





Первичный профиль / профиль, подвергнутый фильтрации и кривая tp

Диапазон измерений:

- по параметру Ra, мкм

- по параметру Rz, мкм

- Ось X (горизонтальная), мм



от 0,1 до 10,0

от 0,1 до 50,0



от 0,1 до 15,0

от 0,1 до 50,0



от 0,1 до 16,0

от 0,02 до 160,00

17,5

Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм





0,01 мкм / ± 20

0,02 мкм/ ± 40

0,04 мкм / ± 80

Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %

±10

Относительное СКО результатов измерений, %, не более

7

6

Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм

-

от –80 до +80

Радиус кривизны щупа, мкм

10

10

5

Измерительное усилие, мН

16

50

4

Отсечка шага, мм

0,25; 0,8; 2,5

Длина оценки

12,5 мм

1,25; 4,0 мм

от 1 до 5 длин отсечки шага

Скорость перемещения щупа, мм/с

- на базовой длине 0,25 мм

- на базовой длине 0,8 мм

- на базовой длине 2,5 мм



0,135

0,5

1,0



Основные технические характеристики:

Модификация

ИШП-6100

ИШП-110

ИШП-210

Автоотключение прибора, мин.

5

10

Питание

4 x 1,5 V батареи или аккумуляторы тип АА

Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель

Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа

Длительность непрерывной работы, ч

≥10

≥13

≥20

Габаритные размеры (длина × ширина × высота), мм, не более

80×30×128

70×24×106

141×55×40

Масса, г, не более

280

200

400

Условия эксплуатации:

Температура окружающей среды, °С

0…+50

–20…+50

–20…+40

Относительная влажность воздуха, %

30…80

30…90

Срок службы, лет, не менее

5



Комплект поставки ИШП-6100, ИШП-110, ИШП-210:



Базовая комплектация (включена в стоимость прибора):



Наименование

Обозначение

Количество

Прибор для измерений шероховатости

ИШП-1600; ИШП-210; ИШП-110

1 шт. (по заказу)

Установочная (настроечная) мера шероховатости поверхности, параметр Ra

-

1 шт.

Принадлежности

-

1 компл.

Программное обеспечение

-

1 компл.*

Руководство по эксплуатации:

- для модификации ИШП-6100

- для модификации ИШП-210

- для модификации ИШП-110



26.51.66.190-012-11548758-18 РЭ

26.51.66.190-014-11548758-18 РЭ

26.51.66.190-013-11548758-18 РЭ

1 экз.

Упаковочный кейс

-

1 шт.

Методика поверки

РТ-МП-5411-445-2019

1 экз.

* - только для модификации ИШП-210



Дополнительная комплектация (по заказу):

Установочная (настроечная) мера шероховатости поверхности (сравнения) Ra       (по заказу)

Программное обеспечение (для модификации ИШП-6100; ИШП-110);

ПО

(по заказу)

Датчик TS-100 (для модификации ИШП-6100; ИШП-110; ИШП-210);

TS-100

(по заказу)

Датчик TS-110 (для модификации ИШП-210);

TS-110

(по заказу)

Датчик TS-120 (для модификации ИШП-210);

TS-120

(по заказу)

Измерительный штатив СРС-1 (для модификации ИШП-210)

СРС-1

(по заказу)



Введите число *


Введите число *
Сертификаты

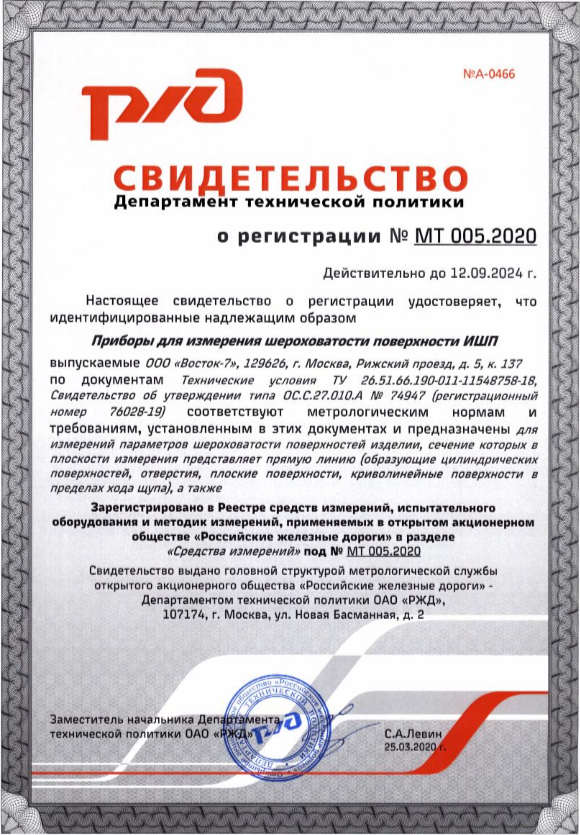

Свидетельство о регистрации РЖД приборов ИШП

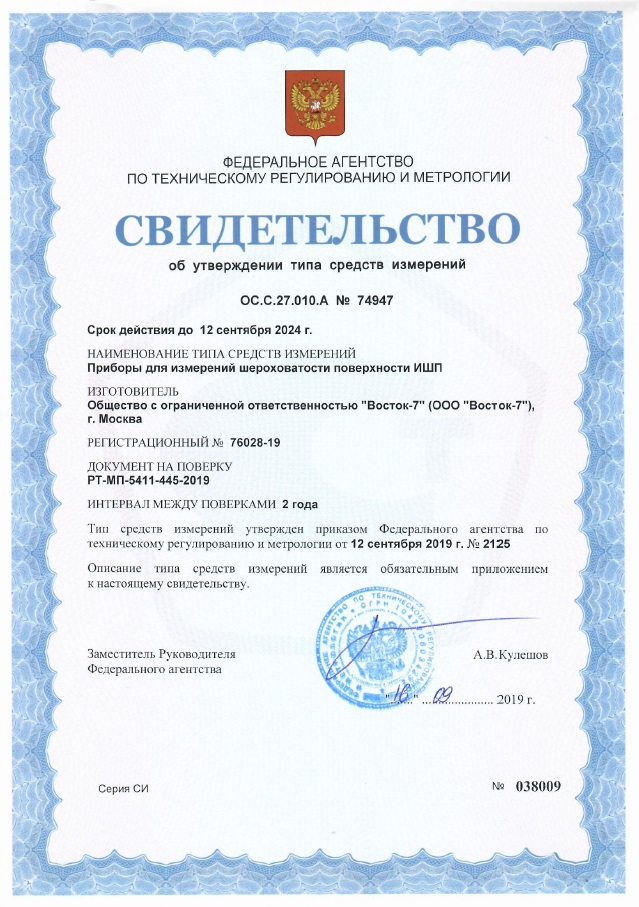

Свидетельство об утверждении типа средств измерений на приборы для измерений шероховатости поверхности ИШП
