Артикул: 130
|
Профилометр модели 130 — универсальный прибор для исследования микрогеометрии поверхности и контроля её параметров. Он позволяет измерять шероховатость, волнистость и первичный профиль, а также проводить детальный анализ рельефа поверхности для производственных, технологических и научных задач.
Конструкция профилометра позволяет работать как с открытыми поверхностями, так и с труднодоступными участками деталей.
Стандартный датчик имеет максимальный вынос 75 мм и позволяет проводить измерения:
Для измерений внутри труб, глубоких отверстий и других труднодоступных зон прибор может оснащаться удлинителем датчика длиной от 50 до 500 мм. В зависимости от конфигурации глубина измерения может достигать 575 мм.

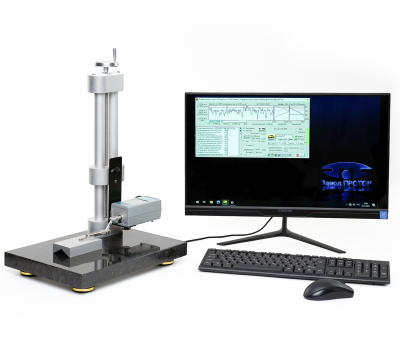

Профилометр можно устанавливать непосредственно на рабочий стол или использовать совместно со штативом. Максимальная высота измеряемой поверхности относительно установочной плоскости составляет 50 мм.
Подвод измерительного датчика осуществляется оператором вручную. Механизм не требует высокой точности позиционирования и позволяет быстро подготовить прибор к измерению.
Для работы с крупными деталями и поверхностями сложной формы предусмотрена возможность опускания датчика на 10 мм ниже установочной поверхности. Это позволяет проводить измерения там, где невозможно установить корпус прибора непосредственно на исследуемую деталь.
Профилометр подключается к компьютеру под управлением Windows с помощью стандартного кабеля USB — USB Type-C.
В комплекте поставляется программное обеспечение на USB-накопителе. ПО можно установить на стационарный компьютер, ноутбук или планшет с Windows.
Программа обеспечивает отображение профиля поверхности в режиме реального времени и автоматически рассчитывает:
Профилограмма позволяет подробно исследовать микрорельеф поверхности. Прибор способен фиксировать впадины глубиной от 2 нм и ступеньки высотой от 10 нм, что расширяет область его применения за пределы стандартных задач контроля шероховатости.
Благодаря высокой чувствительности и возможностям программной обработки данных профилометр модели 130 может применяться для исследования различных поверхностей, покрытий и технологических процессов.
Прибор подходит, в частности, для определения и анализа:
Все основные компоненты профилометров модели 130 производятся и разрабатываются на АО «Завод ПРОТОН». Собственные компетенции предприятия охватывают электронику, механику, измерительные датчики, программное и микропрограммное обеспечение.
Это позволяет оперативно осуществлять сервисное и гарантийное обслуживание, а также адаптировать прибор под специфические задачи заказчика.
По индивидуальному техническому заданию возможно изготовление специализированных датчиков и внедрение индивидуальных алгоритмов расчёта и обработки измерительных данных.
Прибор может использоваться как для регулярного производственного контроля, так и для специализированных исследований поверхности и технологических процессов.
| Длина трассирования | До 40 мм |
| Диапазон измерения по Ra | От 0.004 µм до 50 µм |
| Погрешность | По Ra 3%, по Rz 4%, повторяемость 0.2% |
| Калибровочный образец | Мера ПРО-10, Ra=1.20 µм |
| Список измеряемых параметров | Класс шероховатости по ГОСТ 2789 и по ISO 1302 ISO 4287: Ra, Rz, Rc, Rt, Rp, Rv, Rq, Rsk, Rku, RSm, RΔq, Rmr, Wa, Wp, Wv, Wc, Wt, Wq, Wsk, Wku, WSm, WΔq, WΔa, Pa, Pp, Pv, Pz, Pc, Pt, Pq, Psk, Pku, PSm, PΔq, PΔa ГОСТ 25142: Ra, Rz, Rmax, Rp, Rv, Rq, Sm, S, λq, λa, L0, l0, D, Δq, Δa, ηp, tp Остальные: Rz10(RzJIS), Rm (ГОСТ 7016 древесн.), Rpk, Rk, Rvk, Mr1(tp1), Mr2(tp2), Dp, Wmax, Pmax |
| Программное обеспечение | Windows (11/10/8/7/XP, x86/x64) |
| Размер блока профилометра | 12cм x 6cм x 5.5cм |
| Вес профилометра | 500 грамм |
| Упаковка | Ударопрочный герметичный кейс с ложементом |
|
