Артикул: 001952
|
Тип оборудования: Профилометр
Производитель: Восток-7
Модель: RoughScan
Гарантия: 1 год
Описание профилометра RoughScan:

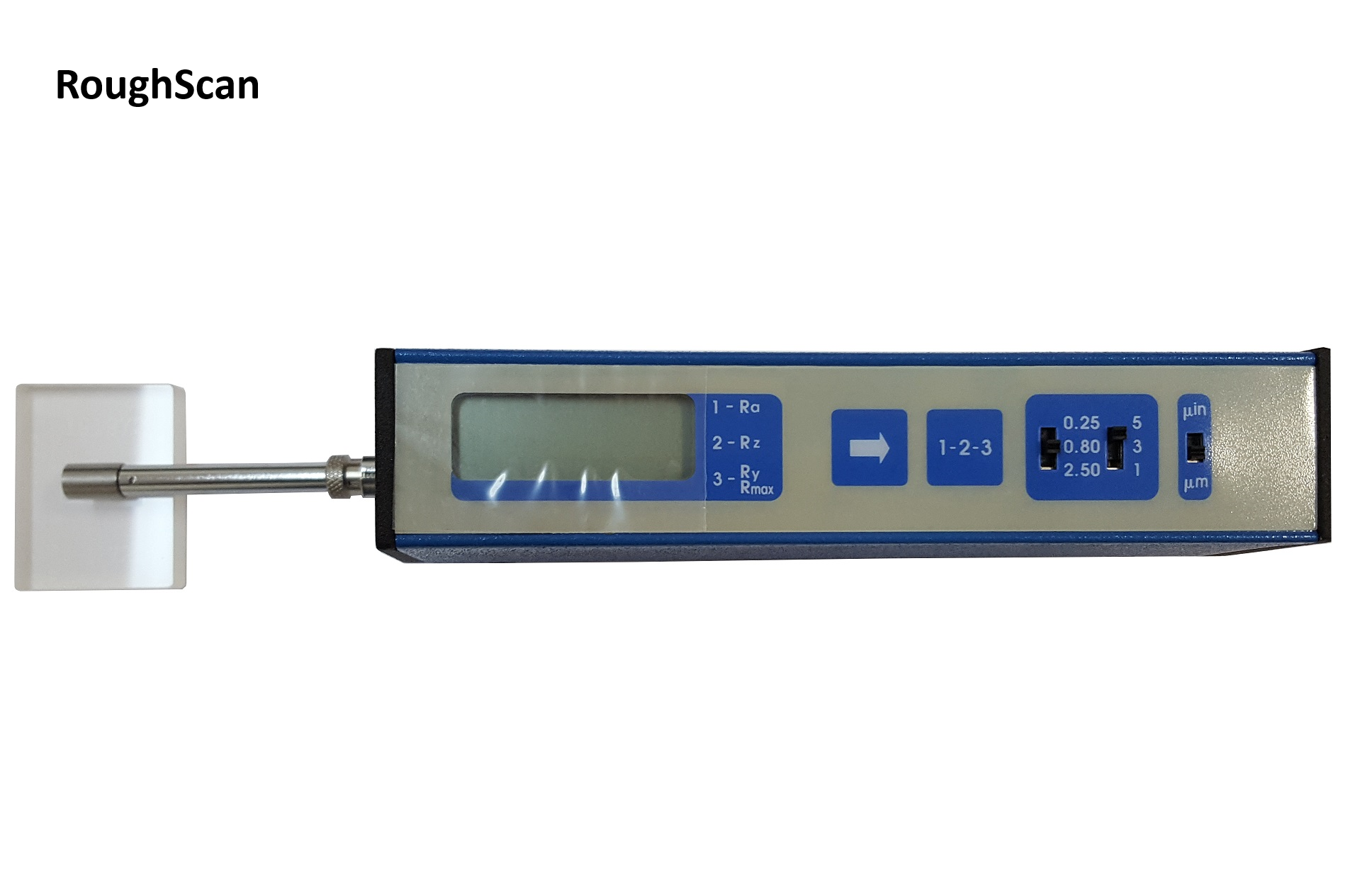

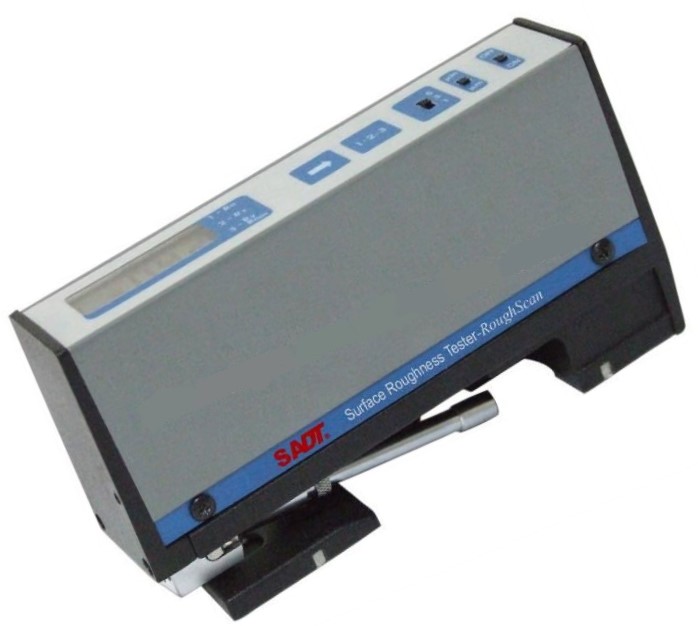

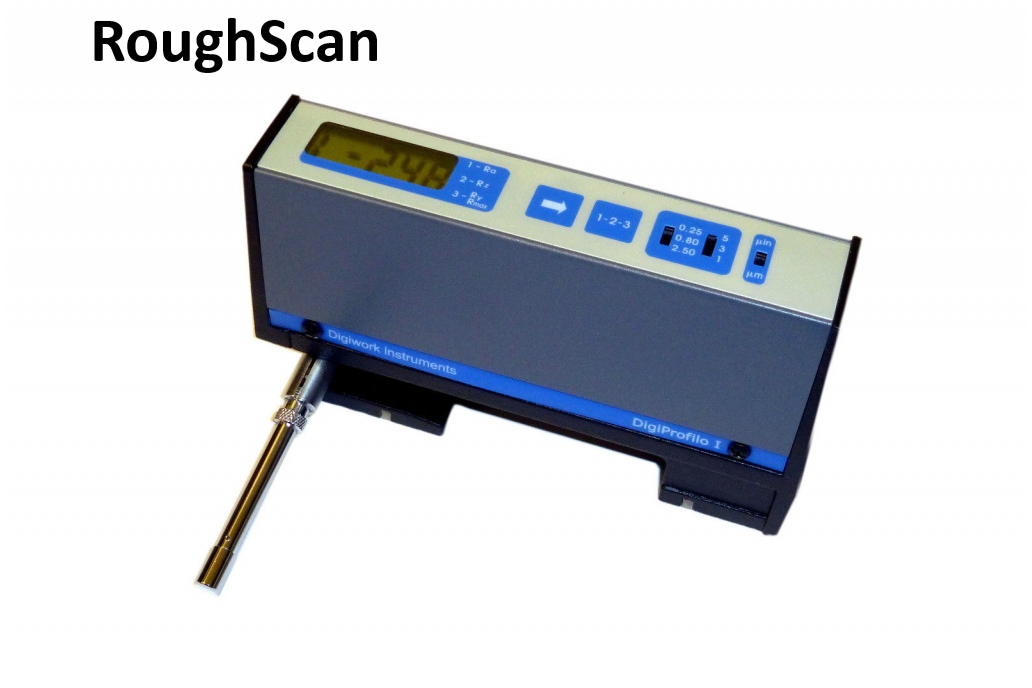

Профилометр RoughScan для измерения шероховатости по параметрам Ra, Rz, Ry/Rmax
Профилометр может анализировать поверхности различных типов материалов по 3-м различным параметрам шероховатости. Используется на входном контроле, в цехах и лабораториях. Измеритель шероховатости поставляется с заводской калибровкой. По заявке за дополнительную плату можно заказать калибровку с международным сертификатом ISO.
|
Тип датчика |
Сфера применения |
Изображения |
|
SFP-2001 или SFP-2002 Общего назначения (входит в базовую комплектацию) Цена $900 |
Для измерения шероховатости на плоских поверхностях, валах и отверстиях:
|
|
|
SFP-2003 Для острых краёв (дополнительная комплектация) Цена $1100 |

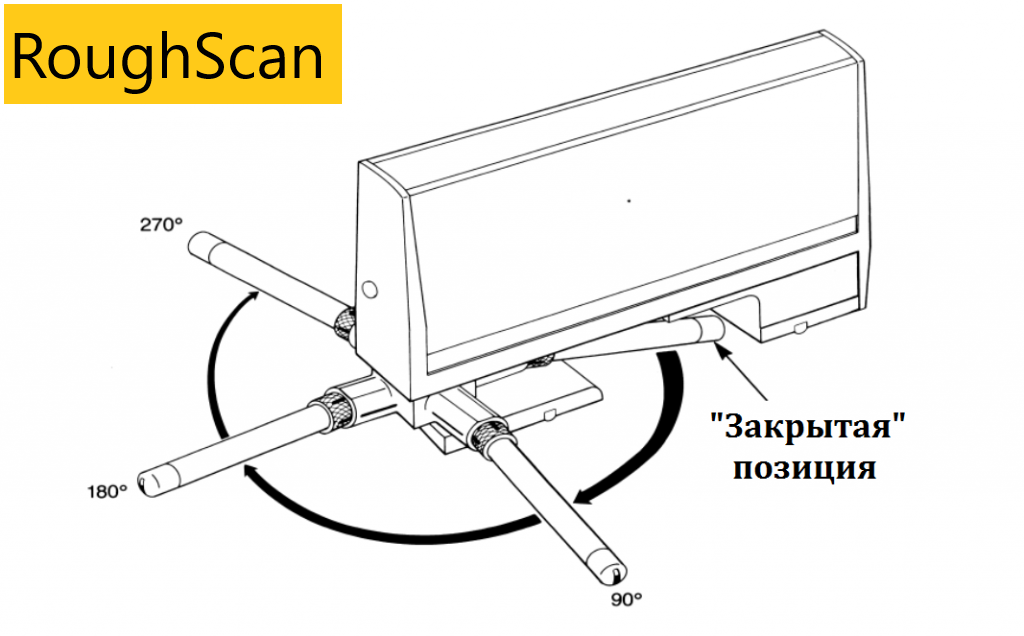

Для измерения острых краёв изделий или малых изделий, когда датчик выровнен (1800 или близко к этому значению) с осью перемещения. |
|
|
SFP-2004 Для острых краёв (дополнительная комплектация) Цена $1100 |
Для измерения острых краёв изделий или малых изделий, когда датчик перпендикулярен (900 или 2700) с осью перемещения. |
|
|
SFP-2005 или SFP-2006 Для отверстий (дополнительная комплектация) Цена $1100 |
Для измерения шероховатости малых отверстий с внутренним диаметром 5,0...15,0 мм:
|
|
|
SRF-2007 (дополнительная комплектация) Цена $1100 |
Для измерения шероховатости в глубоких пазах, канавках и выемках глубиной ≤6.0 мм или на небольших выступах. SFP-2007 имеет коническую алмазную иглу с углом 900 и радиусом кривизны 10 мкм по стандарту ISO |
|
Технические характеристики RoughScan:
|
Технические и метрологические характеристики модели RoughScan |
|
|
Измерение по стандартам |
ISO4287; DIN4768; GB/T6062; JIS B; ANSI46.1 |
|
Измеряемые параметры шероховатости |
Ra; Rz; Ry |
|
Диапазон измерений по параметрам |
Ra: 0,03...6,3 мкм |
|
Погрешность |
В соответствии с ISO и DIN |
|
Разрешающая способность |
0,01 мкм |
|
Усилие нагружения иглы |
≤15 mN |
|
Диапазон рабочих температур |
от 10 до 45 °C |
|
Диапазон температур при хранении |
от 0 до 60 °C |
|
Электрическое питание |
Аккумуляторная батарея 9V |
|
Кол-во измерений на 1-й батареи |
ок. 3.000 |
|
Габаритные размеры |
106 x 70 x 24 мм |
|
Масса прибора |
300 г |
|
Длина |
Оценочная |
Количество отрезков |
|
0,5 мм |
0,25 мм |
1 |
|
1,2 мм |
0,8 мм |
|
|
5,5 мм |
5,0 мм |
|
|
1,25 мм |
0,75 мм |
3 |
|
3,0 мм |
2,4 мм |
|
|
5,5 мм |
5,0 мм |
|
|
1,75 мм |
1,25 мм |
5 |
|
4,5 мм |
4,0 мм |
|
|
5,5 мм |
5,0 мм |
Комплект поставки RoughScan:
|
RoughScan |
|
|
Базовая комплектация: |
|
|
Блок электронный (профилометр) |
1 шт. |
|
Стандартный датчик SFP-2001 или SFP-2002 |
1 шт. |
|
Эталонная мера шероховатости для калибровки |
1 шт. |
|
Регулировочная отвёртка |
1 шт. |
|
Руководство по эксплуатации (Engl) |
1 шт. |
|
Кейс для хранения и переноски |
1 шт. |
|
Дополнительная комплектация: |
|
|
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика |
На заказ |
|
Установочная рамка с выемкой для размещения в ней меры шероховатости |
На заказ |
|
Датчики SFP-2001 или SFP-2002 для измерения шероховатости на плоских поверхностях, валах и отверстиях |
На заказ |
|
ДатчикSFP-2003 для измерения острых краёв изделий или малых изделий |
На заказ |
|
Датчик SFP-2004 для измерения острых краёв изделий или малых изделий |
На заказ |
|
Датчики SFP-2005 или SFP-2006 для измерения шероховатости малых отверстий с внутренним диаметром 5,0...15,0 мм |
На заказ |
|
ДатчикSRF-2007 для измерения шероховатости в глубоких пазах, канавках и выемках |
На заказ |
|
