Артикул: ЭС0210/3Г
|

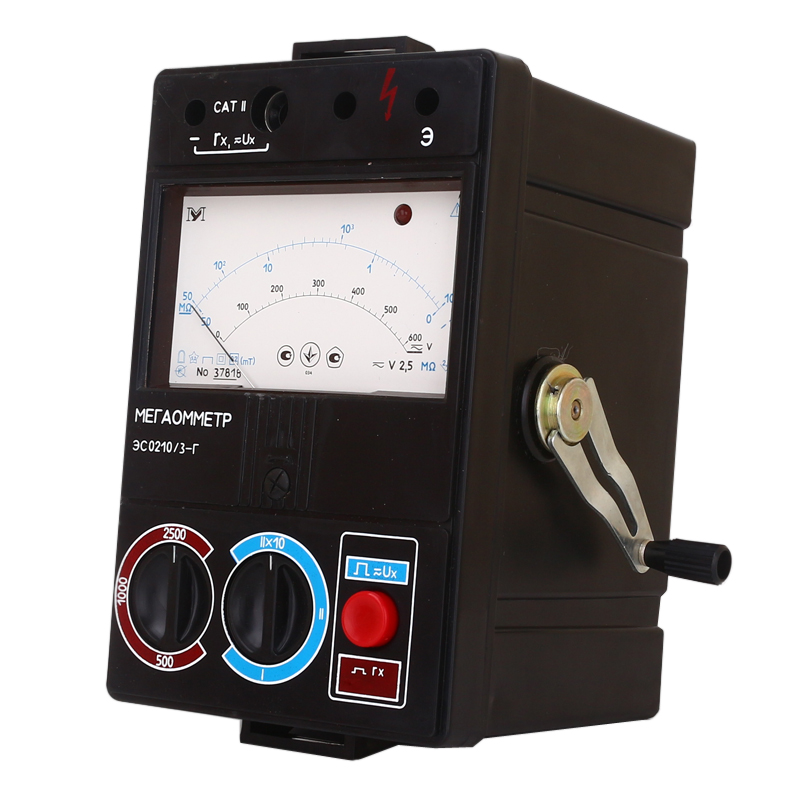

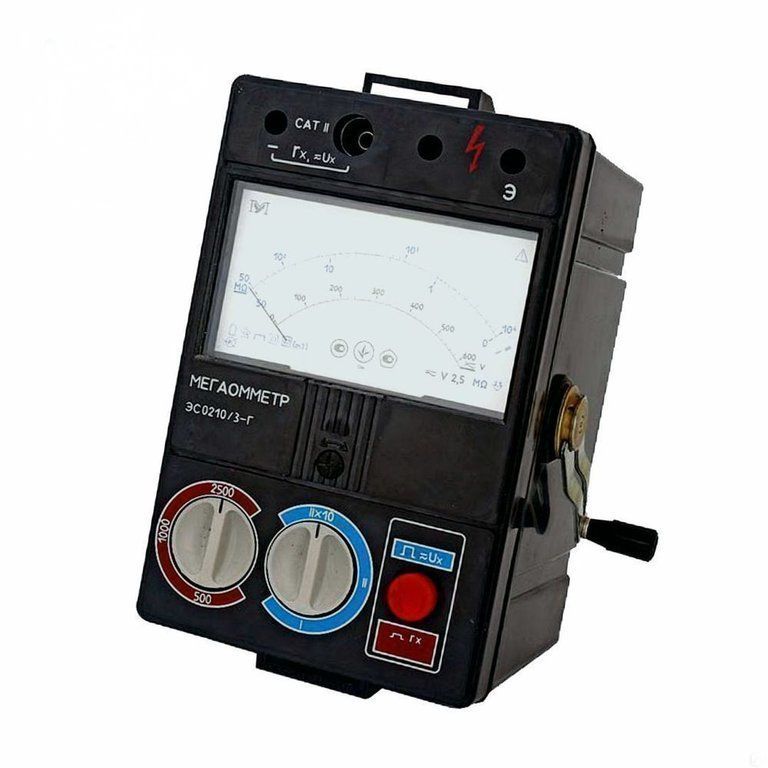

эс0210/1Г, эс0210/2Г, эс0210/3Г — мегаомметр
Назначение мегаомметров эс0210/3Г
Мегомметр или мегаомметр (от мега..., ом и ...метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметр применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.
При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.
Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.
Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.
В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г - на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.
Технические характеристики мегаомметров ЭС0210:
|
Параметр |
ЭС0210/1Г |
ЭС0210/2Г |
ЭС0210/3Г |
|
Диапазон измерений сопротивления, МОм |
0 - 5 5 - 1000 |
0 - 5 0 - 50 50 - 10000 |
100 ±10 250 ±25 500 ±50 |
|
Диапазон измерений напряжения, В |
0 - 600 |
0 - 600 |
0 - 600 |
|
Измерительное напряжение, В |
100 ±10 250 ±25 500 ±50 |
>500 ±50 1000 ±100 2500 ±250 |
500 ±50 1000 ±100 2500 ±250 |
|
Класс точности |
2,5 |
||
|
Пределы допускаемых значений основных погрешностей |
±2,5% от длины шкалы при измерении сопротивлений; ±2,5% от верхнего значения диапазона измерений напряжений; ±15% от измеряемого сопротивления (относительная погрешность) |
||
|
Питание |
от встроенного электромеханического генератора; скорость вращения рукоятки генератора 120-144 оборотов в минуту |
||
|
Оперативный ток при закороченных зажимах |
в пределах 0,6 ±0,2 mA |
||
|
Время установления показаний |
не более 15 сек |
||
|
Время заряда емкости объекта, величиной не более 0,5 m F |
не превышает 15 сек |
||
|
Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 В), который был заряжен до напряжения 2500 В |
не превышает 4 сек |
||
|
Режим работы |
прерывистый: измерение - 1 минута, пауза - 2 минуты |
||
|
Масса без комплекта шнуров |
не более 1,9 кг |
||
|
Масса с комплектом шнуров и футляром |
не более 2,8 кг |
||
|
Габаритные размеры |
155х141х201 мм; футляра - 150х212х295 мм |
||
|
Норма средней наработки на отказ |
12500 часов |
||
|
Cредний срок службы |
10 лет |
||
|
Исполнение прибора |
брызговлагозащищенное |
||
Комплект поставки ЭС0210/3Г
|
№ |
Наименование |
Количество |
|
1. |
Мегаомметр ЭС0210/3Г |
1 |
|
2. |
Шнур |
2 |
|
3. |
Проводник |
1 |
|
4. |
Сумка |
1 |
|
5. |
Паспорт |
1 |
|

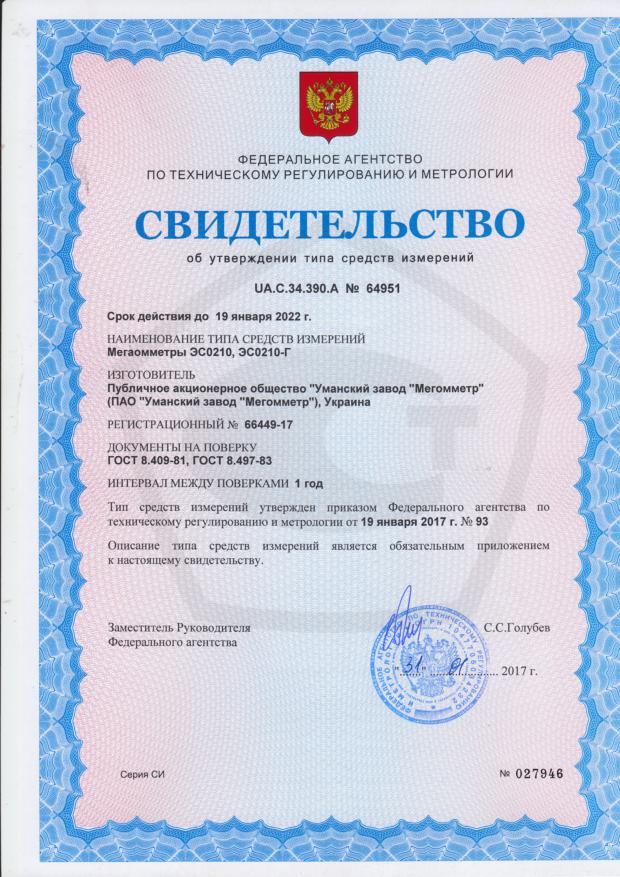

Сертификаты |
|
|
|
|
