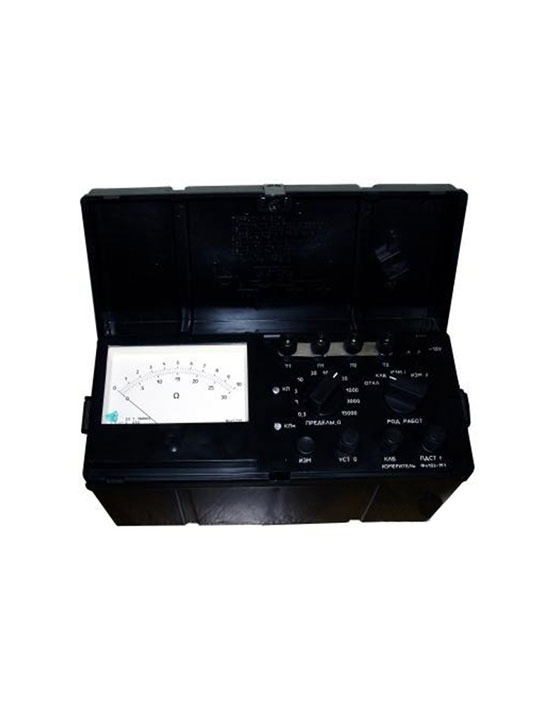

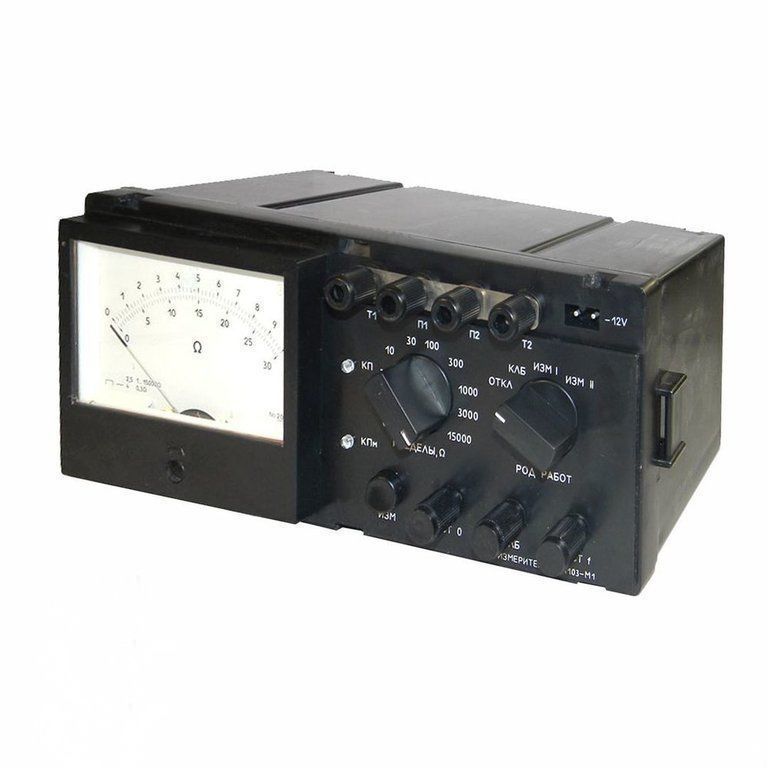

Артикул: Ф4103-М1
|
Назначение измерителя сопротивления заземлений Ф4103-М1:
Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств любых геометрических размеров, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них при температуре окружающего воздуха от -25°С до +22°С и относительной влажности до 90% при температуре 30°С.
Технические характеристики измерителя сопротивления заземлений Ф4103-М1:
|
Диапазон измерений, Ом |
Диапазон допускаемых значений сопротивления электродов, кОм |
|
|
Потенциальных Rп1, Rп2 или их суммарное сопротивление (Rп1+Rп2) |
Потенциальных Rт1, Rт2 или их суммарное сопротивление (Rт1+Rт2) |
|
|
0 - 0,3 0 - 1 |
0-2 |
0-1 |
|
0 - 3 0 - 10 |
0-6 |
0-3 |
|
0 - 30 0 - 100 0 - 300 0 - 1000 0 - 3000 0 - 15000 |
0-12 |
0-6 |
где Rт1, Rп1, Rп2, Rт2 - условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.
|
|
Значение |
|
Класс точности |
4.0 на диапазоне 0 - 0,3 Ом и 2,5 на остальных диапазонах |
|
Пределы допускаемой основной приведенной погрешности |
±4% на диапазоне 0 - 0,3 Ом и ±2,5% на остальных диапазонах от конечного значения диапазона измерения |
|
Частота измерительного тока |
в пределах 265 - 310 Гц |
|
Переменное напряжение на зажимах Т1 и Т2 при разомкнутой внешней цепи |
не более 36 В |
|
Электропитание |
от девяти встроенных элементов 373.А373, (R20, L R20) или от внешнего источника постоянного тока напряжением от 11,5 до 15 В |
|
Ток потребления от источника питания |
не более 160 мА |
|
Время установления показания |
в положении ИЗМ 1 не более 6 сек; в положении ИЗМ 2 не более 30 сек |
|
Время установления рабочего режима |
не более 10 сек |
|
Продолжительность непрерывной работы измерителя при питании от внешнего источника |
не ограничена |
|
Продолжительность непрерывной работы от встроенного источника питания |
ограничивается емкостью электрохимического источника тока |
|
Габаритные размеры |
305х125х155 мм |
|
Масса измерителя |
не более 2,2 кг |
Комплект поставки Ф4103-М1
|
№ |
Наименование |
Количество |
|
1. |
Измеритель сопротивления заземления Ф4103-М1 |
1 |
|
2. |
Шнур |
1 |
|
3. |
Паспорт |
1 |
|
