Артикул: АКИП-6301/2
|

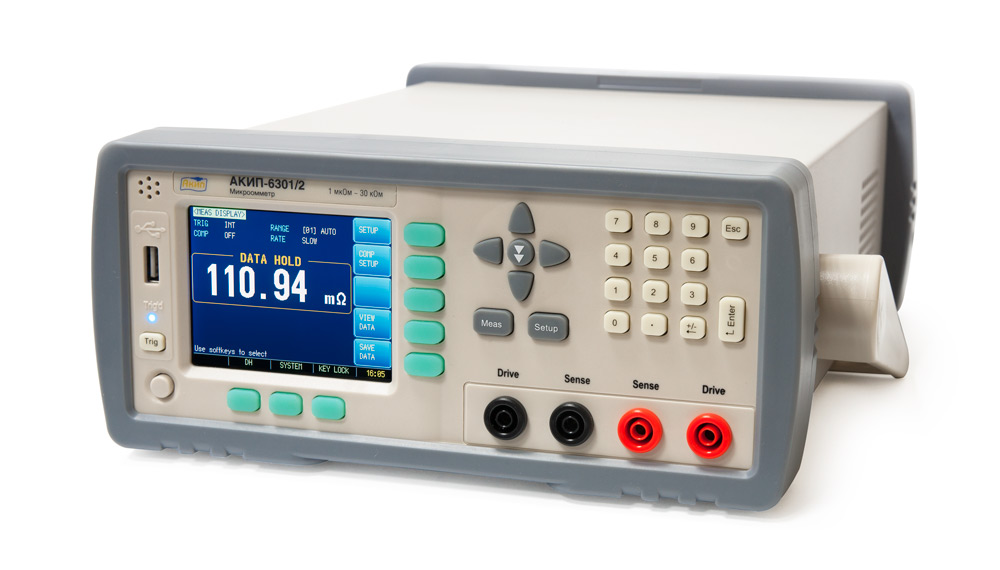

Описание цифрового микроомметра АКИП-6301/2:
АКИП-6301/2 предназначен для точного измерения малых и сверхмалых значений сопротивления на постоянном токе, а также для измерения переходного сопротивления контактов реле и степени надежности гальванических соединений.
Микроомметр АКИП-6301/1 позволяет проверять надежность сварных швов, качество пайки проводников, контролировать дорожки печатных плат на наличие трещин, отслоений, неоднородностей и другого брака. Также АКИП-6301 споосбен проводить измерение электрического сопротивления металлических заклепок на производстве маломерных судов и катеров из сборных конструкций, автомобилей, в самолетостроении и авионике.
Сферы применения АКИП-6301/2:
АКИП-6301 востребован на производстве интегральных схем и электролитических конденсаторов, а также во время работ по измерению сопротивления:
резисторов;
переключателей;
шунтов;
коннекторов;
разъемов;
соединителей
Отличительные особенности микроомметра АКИП-6301/2:
Измерение сопротивления постоянному току (R dc);
Базовая погрешность измерения ±0,01 % (6301), ±0,05 % (6301/1), ±0,1 % (6301/2);
Максимальное разрешение 0,1 мкОм;
7 разрядов, динамический диапазон «1.200.000» (6301);
Измерение в абсолютных и относительных (%) единицах;
Δ-измерения;
4-х проводная схема измерения с термокомпенсацией;
Скорость измерения: макс. до 220 изм/с (6301);
Ручной и авто выбор диапазона измерения;
Режимы измерения: непрерывно, однократно;
Режим «Компаратор»/ Comp (допусковая сортировка с настр. звук. сигнализации);
Тестирование p-n переходов;
Запись до 20 профилей;
Интерфейсы: сортировщик компонентов (выход для подключения внешнего манипулятора или сканера);
Интерфейс (RS-232);
Поддержка стандартных команд удаленного управления от внешнего ПК (язык SCPI);
Технические характеристики АКИП-6301/2:

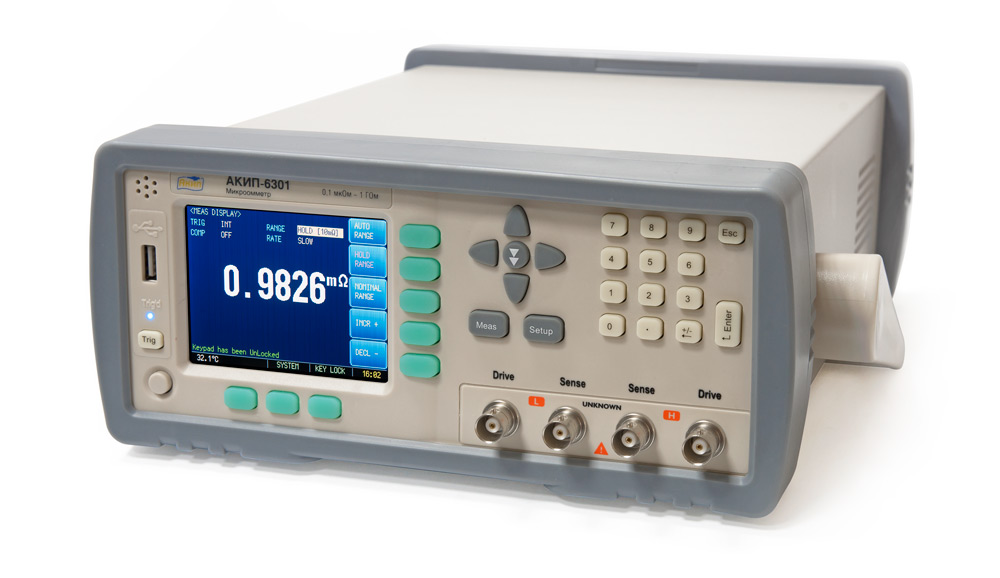

Приведённые ниже данные являются обобщёнными для моделей цифровых микроомметров АКИП-6301, АКИП-6301/1 и АКИП-6301/2.
|
Параметр |
АКИП-6301 |
АКИП-6301/1 |
АКИП-6301/2 |
|
Сопротивление |
|||
|
Диапазон |
0,1 мкОм...1 ГОм |
1 мкОм...20 МОм |
1 мкОм...30 кОм |
|
Максимальное разрешение |
0,1 мкОм |
1 мкОм |
1 мкОм |
|
Тестовый ток |
1 мкА...1 А |
до 1 А |
1 мкОм |
|
Погрешность измерения |
± 0, 0 1 % |
± 0,05 % |
± 0,1 % |
|
Сопротивление |
|||
|
Внутренний, ручной, внешний ( Ext ), по шине RS ( Bus ) |
|||
|
Компанирование |
|||
|
Число выборок |
10 групп |
10 групп |
1 группа |
|
Дисплей |
|||
|
Формат индикации |
7 разрядов, максимально 1200000 |
5 разрядов, максимально 30000 |
5 разрядов, максимально 30000 |
|
Размер |
Диагональ 9 см |
||
|
Общие данные |
|||
|
Скорость измерения |
220 / 130/ 50/ 10/ 2 изм./с |
140/ 67 / 35/ 12/ 2 изм./с |
12/ 2 изм./с |
|

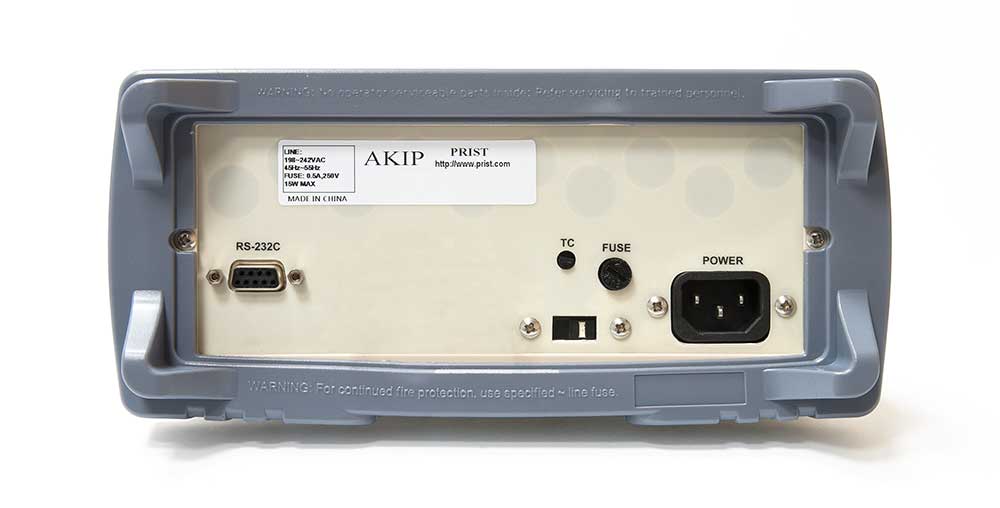

Интерфейс |
RS - 232 , Handler (сортировщик) – кроме 6301/2 |
||
|
Тип входных гнезд |
BNC |
BNC |
гнезда 4 мм |
|
Напряжение питания |
198...240 В , 50 / 60 Гц ( потребл. 20 ВА) |
||
|
Габабиртные размеры |
216 х 88 х 323 мм |
||
|
Масса |
4 кг |
||
Комплект поставки цифрового микроомметра АКИП-6301/2:
|
№ |
Наименование |
Количество |
|
1 |
Цифровой микроомметр АКИП-6301/2 |
1 |
|
2 |
Измерительный кабель ATL 501 |
1 |
|
3 |
Кабель ATL 108 ( RS 232 ) |
1 |
|
