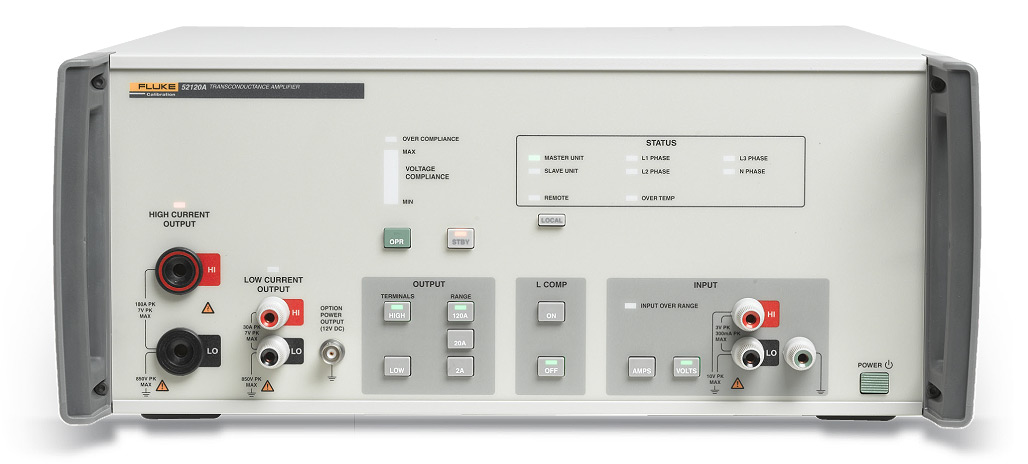

Усилитель 52120A-C

  • Усилитель 52120A-C

    /images/all/3/16259/big/img_5.jpg

    jijijij

    Усилитель 52120A-C
  • Усилитель 52120A-C

    /images/all/3/16259/big/img_14.jpg

    Усилитель 52120A-C

    Усилитель 52120A-C

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fluke


Страна производитель: США США
Артикул: 4324815
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Увеличьте допустимую рабочую нагрузку калибраторов мощности и электрических параметров



Усилитель тока, управляемый напряжением, 52120A Transconductance Amplifier компании Fluke Calibration обеспечивает постоянный ток до 100 А и переменный ток до 120 А с точностью до 140 миллионных долей. Применение дополнительных катушек позволяет создавать выходной ток 3 000 А или 6 000 А. Три устройства 52120A, соединенных параллельно, могут обеспечивать выходной ток до 360 А. Возможность работы с индуктивными нагрузками 1 мГн и напряжение 4,5 В, при котором обеспечивается заданный выходной ток, создают широкий спектр возможных приложений.



Обзор возможностей модели 52120A



  • Наилучшая точность усилителя в отрасли:

  • - 140 миллионных долей для переменного тока (при использовании с эталоном электрической мощности 61XXA Electrical Power Standard);

  • - 350 миллионных долей для переменного тока (при использовании с калибратором постоянного тока или тока низкой частоты);

  • - 160 миллионных долей для постоянного тока (при использовании с калибратором постоянного тока или тока низкой частоты).

  • Частота: от 0 до 10 кГц.

  • Напряжение под нагрузкой: 4,5 В при 120 А.

  • Допустимая индуктивная нагрузка: 1 мГн.

  • Выходные диапазоны: 2 А, 20 А, 120 А.

  • Входные диапазоны: 2 В или 200 мА (полн. диап.) для диапазонов 2 A и 20 A; 1,2 В или 120 мА (полн. диап.) для диапазона 120 A.

  • Параллельный режим: 2 или 3 устройства, до 360 А в одной фазе.

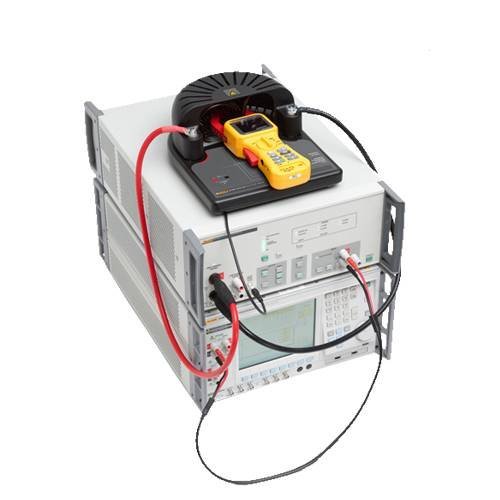

  • Вспомогательные катушки: катушка с 25 витками для тока 3 000 A, катушка с 50 витками для тока 6 000 А.

  • Управляющая связь с эталоном электрической мощности 6105A/6100B Electrical Power Standard.

  • Удаленное управление по шине GPIB.



Модель 52120A разработана для пользователей, испытывающих затруднения с калибровкой имеющегося тестового оборудования в силу ограничений выходного тока, погрешности и допустимых параметров нагрузки,в том числе:



  • специалистов калибровочных и метрологических лабораторий и энергетических компаний;
  • производителей оборудования для измерения мощности и энергии, анализаторов качества питания и преобразователей энергии;
  • пользователей тестового электрического оборудования и измерительного оборудования.



Прибор 52120A работает как усилитель тока, управляемый напряжением, со следующими устройствами:



  • многоцелевой калибратор 5500A/5520A/5522A Multi-Product Calibrator;

  • многофункциональный калибратор 5700A/5720A Multifunction Calibrator;

  • многоцелевой калибратор 5080A Multi-Product Calibrator;

  • yниверсальная система калибровки 9100 Universal Calibration System;

  • любой калибратор, генератор сигналов или источник питания, способный обеспечивать на выходе 2 В или 200 мА постоянного или переменного тока.



Технические характеристики:





Fluke 52120A-C

Рабочие пределы

Выходные диапазоны

2 A, 20 A, 120 A (100 A для постоянного тока)

Диапазон входного тока

200 мА, 200 мА, 120 мА (100 мА для постоянного тока)

Коэффициент усиления по току

10, 100, 1000

Диапазон входного напряжения

2 В, 2 В, 1,2 В (1,0 В для постоянного тока)

Активная межэлектродная проводимость

1,10,100 См

Частота

до 10 кГц

Максимальное выходное напряжение при заданном токе

4,5 В ср. в. (6,4 В пик.)

Допустимая индуктивная нагрузка

1 мГн

Развязка между токовым выходом и землей

600 В ср. кв., 850 В пик., от 0 до 850 Гц

Характеристики точности

Точность для переменного тока, режим обратной связи с прибором 6105A

до 140 миллионных долей

Точность для постоянного тока, автономный режим

до 160 миллионных долей

Точность для переменного тока, автономный режим

до 350 миллионных долей

Погрешность фазового угла

0,006°

Смещение фазового угла, зависящее от нагрузки

<0,001° >

Общие технические характеристики

Диапазон входного напряжения

от 100 до 240 В с флуктуацией ±10 %

Динамическая перегрузка по напряжению

устойчивость к выбросам напряжения; IEC 60364-4-443, категория II

Частота

47–63 Гц

Максимальная потребляемая мощность

< 1500 ВА

Габариты, с опорами (В x Ш x Д)

192 x 432 x 645 мм

Габариты, без опор (В x Ш x Д)

178 x 432 x 645 мм

Масса

25 кг

Соответствие стандартам

Прибор разработан в соответствии со стандартами EN 61010-1: 2010, CAN/CSA 22.2 No 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006 CE (маркировка), CSA (включено в перечень)

Рабочая температура

от 5 до 35 °C

Диапазон температур калибровки

от 16 до 30 °C

Время прогрева

1 ч

Максимальная относительная влажность при эксплуатации (без конденсации)

< 80 % >

Рабочие высоты

от 0 до 2 500 м

Ударо- и вибростойкость

MIL-PRF-28800F class 3

Доверительный уровень характеристик

99 %
