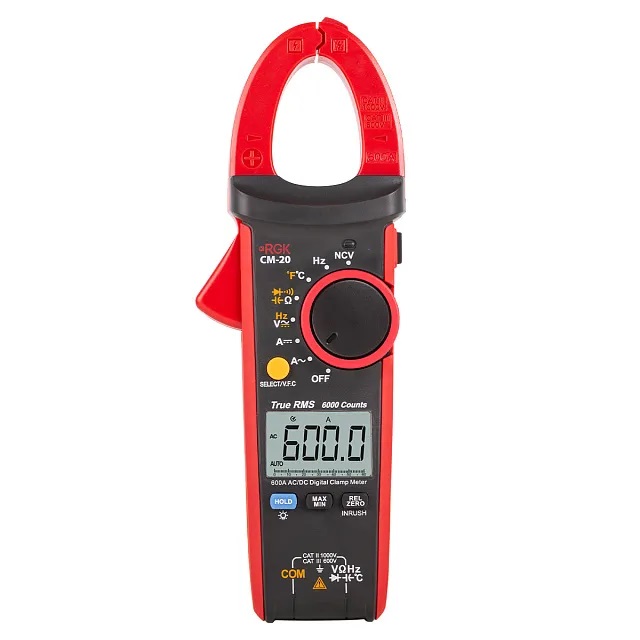

Токоизмерительные клещи RGK CM-20

  • Токоизмерительные клещи RGK CM-20

    /images/all/3/17789/big/img_5.jpg

    jijijij

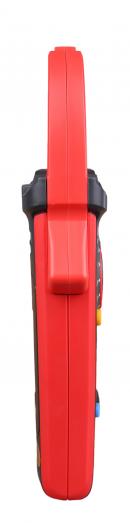

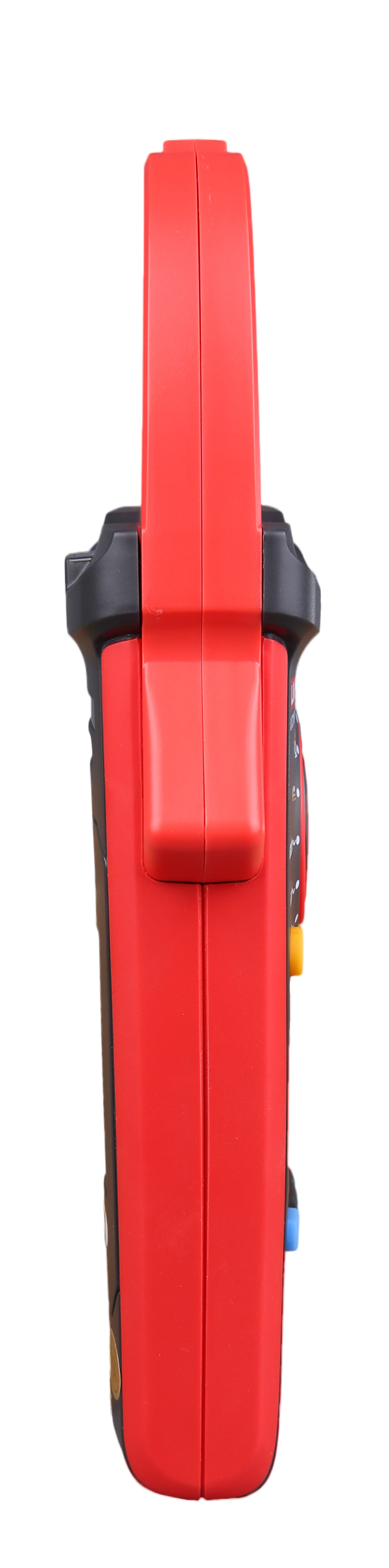

    Токоизмерительные клещи RGK CM-20
  • Токоизмерительные клещи RGK CM-20

    /images/all/3/17789/big/img_14.jpg

    Токоизмерительные клещи RGK CM-20

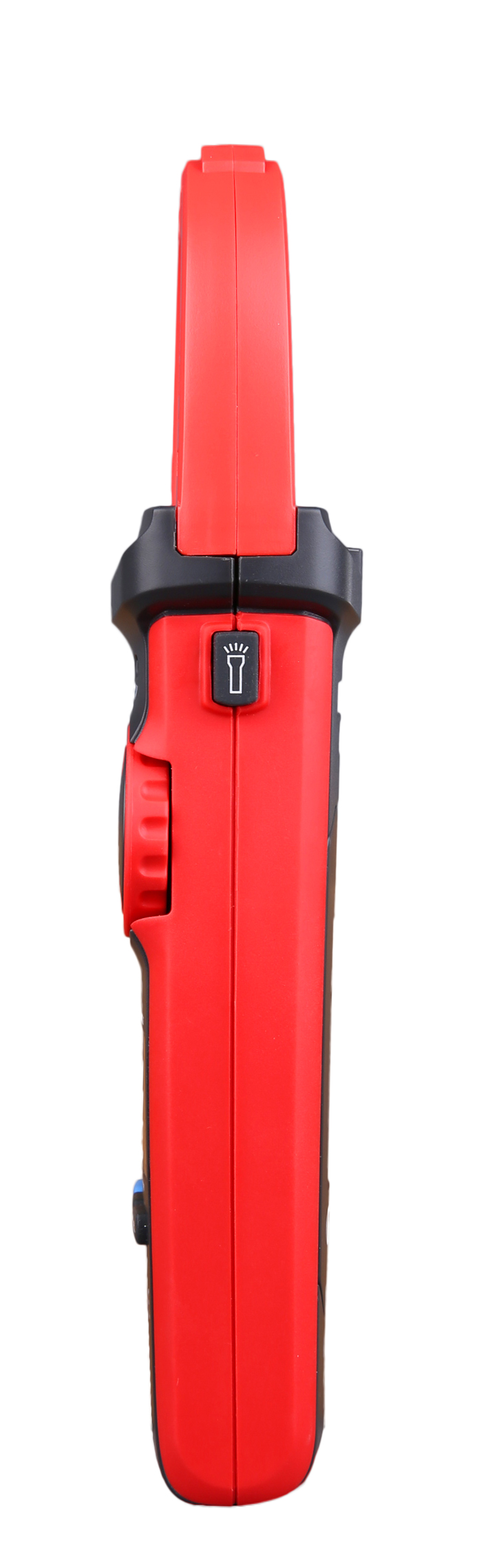

    Токоизмерительные клещи RGK CM-20
  • Токоизмерительные клещи RGK CM-20

    /images/all/3/17789/big/img_16.jpg

    1

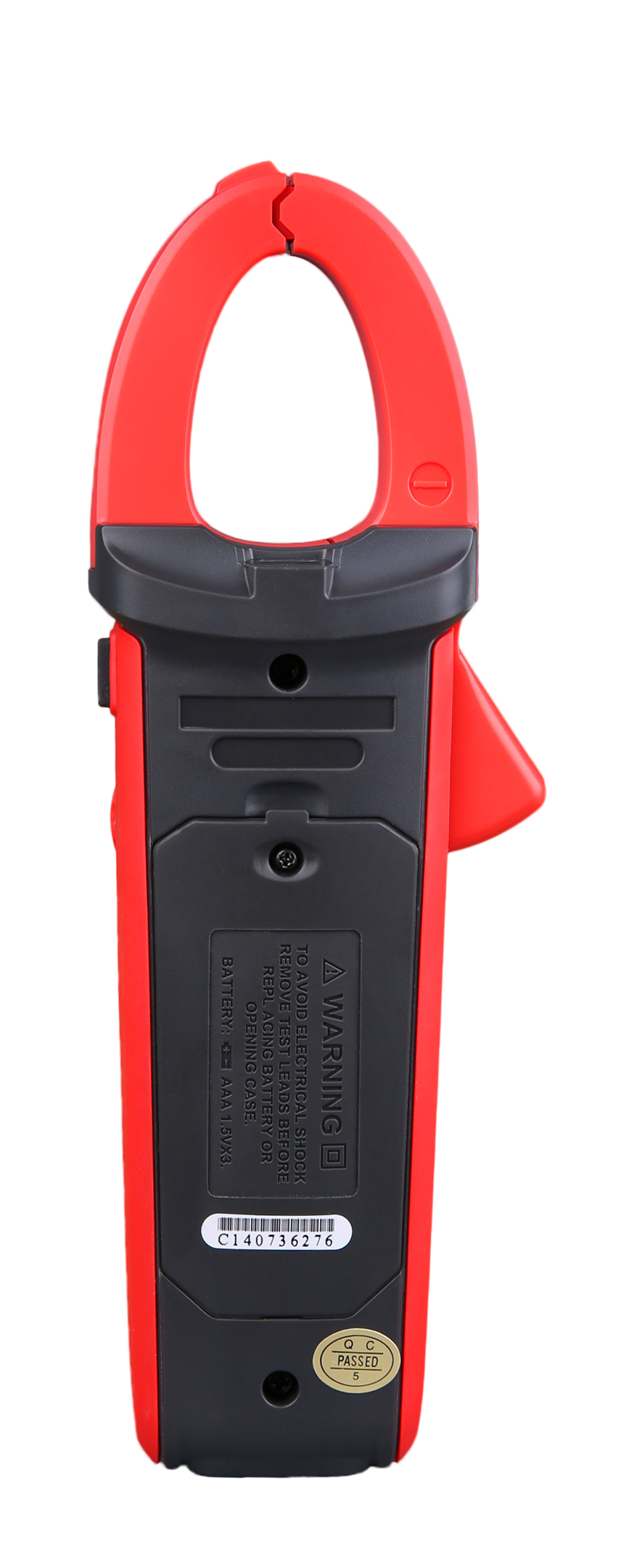

    Токоизмерительные клещи RGK CM-20
  • Токоизмерительные клещи RGK CM-20

    /images/all/3/17789/big/img_18.jpg

    1

    Токоизмерительные клещи RGK CM-20

ЦЕНА: от 7 990 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
RGK


Страна производитель: Китай Китай
Артикул: 776424, 779692
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 10.62MB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Токоизмерительные клещи

Производитель: RGK

Модель: CM-20

Гарантия: 1 год



Описание клещей CM-20:

Цифровые токовые клещи RGK CM-20 применяются для бесконтактного измерения больших токов до 600А на проводниках диаметром до 30 мм. Этот прибор ускоряет и упрощает рабочий процесс благодаря тому, что нет необходимости разрезать, распаивать и и восстанавливать целостность провода. При проведении замеров линии не отключаются, а работа электросистемы не нарушается, что особенно важно при проверке распределительных щитов.

Токовые клещи также обладают функционалом мультиметра, за счет чего комплексную диагностику можно проводить всего одним устройством. Эта модель прежде всего ориентирована на специалистов в сферах электроэнергетики, строительства и др.



Ключевые особенности CM-20:

  • Датчик Холла обеспечивает точное определение переменного тока.
  • Измерения относительным методом в режиме REL и отображение MIN/MAX.
  • Функция Inrush для замера пускового тока.
  • NCV - фиксация наличия электрического сигнала без контакта.
  • Фильтр V.F.C. обеспечивает корректные результаты при тестировании импульсного (ШИМ) оборудования.
  • Измерение температуры от -20°C до 400°C термопарой.
  • Дисплей с аналоговой шкалой.
  • Светодиодная подсветка рабочей области.
  • Автоотключение через 15 мин. бездействия.



Токоизмерительные клещи RGK CM-20 оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности от перегрузки CATII 1000В/CATIII 600В. При подключении измерительных проводов с щупами специалист может проверять такие параметры, как частота тока, напряжение и сопротивление, прозванивать цепи, а также тестировать диоды и определять емкость конденсаторов. Функция температурного контроля хорошо дополняет арсенал возможностей прибора и помогает проводить комплексную диагностику силовых линий и распределительных щитов.

Режим REL используется в тех случаях, когда необходимо повысить достоверность показаний и минимизировать влияние внешних шумов путем сравнения полученного значения с опорным.

Точная фиксация пускового тока с помощью режима Inrush требуется для проверки электромоторов, сварочного оборудования и другой техники, для которой характерны резкие всплески электросигнала.



Технические характеристики токовых клещей CM-20:

RGK CM-20



Переменный ток



Предел измерения Разрешение Погрешность Защита от перегрузки
60А 0,01А ±(2,5%+5) 600A
600А 0,1А ±(2,5%+5) 600A



Постоянный ток



Предел измерения Разрешение Погрешность Защита от перегрузки
60А 0,01А ±(2,5%+5) 600А
600А 0,1А ±(2,5%+5) 600А



Напряжение переменного тока



Предел измерения Разрешение Погрешность Защита от перегрузки
0,001В ±(1,2%+5) 1000В постоянный ток
750В переменный ток
60В 0,01В
600В 0,1В
750В ±(1,5%+5)



Напряжение постоянного тока



Предел измерения Разрешение Погрешность Защита от перегрузки
600 мВ 0,1мВ ±(1,0%+8) 1000В постоянный ток
750В переменный ток
0,001В ±(0,8%+1)
60В 0,01В ±(0,8%+3)
600В 0,1В ±(0,8%+3)
1000В ±(1,0%+3)



Сопротивление



Предел измерения Разрешение Погрешность Защита от перегрузки
600Ω 0,1Ω ±(1,2%+2) 1000В постоянный ток
750В переменный ток
6кΩ 0,001кΩ ±(1,0%+2)
60кΩ 0,01кΩ ±(1,0%+2)
600кΩ 0,1кΩ ±(1,0%+2)
6МΩ 0,001МΩ ±(1,2%+2)
60МΩ 0,01МΩ ±(1,5%+5)



Проверка целостности (прозвонка) электрической цепи



Предел измерения Разрешение Погрешность Защита от перегрузки
600Ω 0,1Ω Звуковой сигнал при <30Ω
Напряжение незамкнутой цепи около 1,2В
1000В постоянный ток
750В переменный ток



Проверка диода



Предел измерения Разрешение Погрешность Защита от перегрузки
0,001В Напряжение около 3,3 В, нормальное значение напряжения диода около 0,5-0,8В. 1000В постоянный ток
750В переменный ток



Ёмкость



Предел измерения Разрешение Погрешность Защита от перегрузки
60nF 0,01nF ±(4,0%+25) 1000В постоянный ток
750В переменный ток
600nF 0,1nF ±(4,0%+5)
6uF 0,001uF ±(4,0%+5)
60uF 0,01uF ±(4,0%+5)
600uF 0,1uF ±(4,0%+5)
6mF 0,001mF ±(10%)
60mF 0,01mF Не нормируется



Температура



Предел измерения Разрешение Погрешность Защита от перегрузки
от -20°C до 400°C 1°C ±(3,0%+5) 1000В постоянный ток
750В переменный ток



Частота



Предел измерения Разрешение Погрешность Защита от перегрузки
10Гц – 1МГц 0,01Гц – 1КГц ±(0,1%+4) 1000В постоянный ток
750В переменный ток



NCV (бесконтактное детектирование напряжения)



NCV Звуковая/световая индикация при обнаружении напряжения ≥ 100 В на расстоянии ≤ 10 мм.



Общие характеристики



Разрядность дисплея 6000
Отображение полярности Автоматическое
Индикация перегрузки «OL» или «-OL»
Скорость выборки Около 3 в секунду
Тип датчика Датчик Холла
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей Дополнительная погрешность ± 1,0%
Раскрытие клещей Максимальный диаметр проводника 30 мм
Рабочая высота над уровнем моря 2000 м
Рабочая температура и влажность 0°C ... +30°C, не более 80%
+30°C ... +40°C, не более 75%
+40°C ...+50°C, не более 45%
Температура и влажность хранения -20°C ...+ 60°C, не более 80%
Соответствие нормам безопасности IEC61010-1; IEC61010-2-032;
CATII 1000В, CATIII 600В
Степень загрязнения 2
Питание 3 батарейки ААА 1,5 В
Габаритные размеры 215 х 73 х 36 мм
Масса 238 г



Комплект поставки токоизмерительных клещей CM-20:

  • Токовые клещи RGK CM-20
  • Тестовые провода - 2шт
  • Термопара тип К
  • Мягкий чехол
  • Батарейка ААА - 3шт
  • Руководство по эксплуатации
