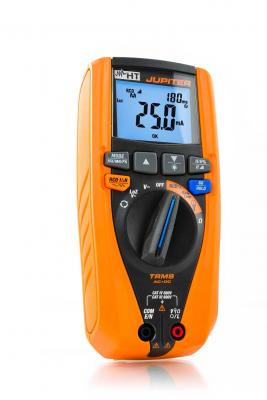

Артикул: Jupiter
|
Особенности мультиметра цифрового Jupiter:
Функция «Мультиметр»: измерение переменного (АС, AC+DC) и постоянного напряжения до 690 В, переменного и постоянного тока до 40/ 400 А, частоты (до 1 кГц), сопротивления (до 2 кОм), целостность цепи (прозвонка <30 >
Базовая погрешность: ±0,5%, автовыбор предела измерений;
Максимальное разрешение: 0,1 В/ 0,1 А/ 0,1 Ом/ 0,01 Гц;
Измерение ср. кв. зн. сигналов U/I произвольной формы (TRMS);
Автодетектирование сигнала U/I (постоянное/переменное);
Низкоомный вход LoZ для уменьшения паразитных наводок;
Регистрация Min/ Max, удержание пиковых значений (от 1мс);
Измерение бросков тока (Inrush- с.к.з.): время интегрирования 16.7, 20, 50, 100, 150, 175, 200 мс;
Поддержка т/преобразов: 1, 10, 30, 40, 100, 200, 300, 400 А, 1 кА, 2 кА, 3 кA (опции);
Функция «Электробезопасность»: измерение полного сопротивления цепи Ф-Ф, Ф-Н, Ф-З и вычисление ожидаемого тока КЗ (Ipsc);
Измерение параметров УЗО (АС, А- общего типа/G): время отключения, ток отключения, Uконт, Ra без отключения УЗО (ток 15 мА);
Измерение %THD и гармоник напряжения и тока (до 25-й);
Индикация последовательности чередования фаз (1 полюсный);
Измерение токов утечки (максимальное разрешение 0,01 А) с опциональными клещами;
ЖК-индикатор (9999), графическая линейная шкала (72 сегментов), подсветка дисплея;
Компактность, безопасность (кат.IV 600 В/ кат.III 690 В);
Батарейное питание, автовыключение.
Технические характеристики мультиметра цифрового Jupiter:
|
Параметр |
Значение |
|
|
Постоянное напряжение/ DCV |
||
|
Диапазон измерений |
0,1…690 В |
|
|
Погрешность |
± (0,5 % + 2 е.м.р.) |
|
|
Максимальное разрешение |
0,1 В |
|
|
Входной импеданс* |
1 MОм |
|
|
Защита входа |
690 В пост./ перем. |
|
|
Переменное напряжение/ ACV (TRMS) |
||
|
Пределы измерений |
690 В |
|
|
Погрешность |
± (0,5 % + 2 е.м.р.) |
|
|
Максимальное разрешение |
0,1 В |
|
|
Полоса частот |
32 Гц ÷ 1 кГц |
|
|
Входной импеданс* |
1 MОм |
|
|
Защита входа |
690 В пост. / перем |
|
|
Постоянный ток / DCA с т/датчиком HT4006** |
||
|
Пределы измерений |
40 А/ 400 А |
|
|
Погрешность |
± (0,5 % + 2 е.м.р.) |
|
|
Максимальное разрешение |
0,1 А |
|
|
Переменный ток/ ACA (AC, AC+DC– TRMS) с т/датчиком HT4006** |
||
|
Пределы измерений |
40 А/ 400 А |
|
|
Погрешность |
± (0,5 % + 2 е.м.р.) |
|
|
Максимальное разрешение |
0,1 А |
|
|
Частота (Hz) |
||
|
Пределы измерений |
33…99,99 Гц/ 100…999,9 Гц |
|
|
Погрешность |
± (0,1% + 1 е.м.р.) |
|
|
Максимальное разрешение |
0,01 Гц |
|
|
Сопротивление (R) |
||
|
Пределы измерений |
0…199,9/ 200…1999 Ом |
|
|
Погрешность |
± (1,0 % + 5 е.м.р.) |
|
|
Максимальное разрешение |
0,1 Ом |
|
|
Прозвон цепи |
||
|
Порог срабатывания |
≤ 30 Ом |
|
|
Звуковая индикация |
Непрерывный зуммер 2 кГц |
|
|
Броски пускового тока (INRUSH) с т/датчиком HT4006** |
||
|
Предел измерений |
1000 А (частота 50/ 60 Гц) |
|
|
Погрешность измерения |
± (2,5% + 2 е.м.р.) |
|
|
Частота дискретизации |
4 кГц |
|
|
Период интегрирования |
16,7/ 20/ 50/ 100/ 150/ 175/ 200 мс |
|
|
Гармоники (напряжение и ток) |
||
|
Диапазон измерений |
от 1 до 25-й гармоники, THD% |
|
|
Погрешность измерения |
± (5% + 10 е.м.р.) |
|
|
Разрешение |
0,1В / 0,1А/ 0,1% |
|
|
Тест УЗО |
||
|
Тестовый ток (Iтест) |
30/ 100/ 300 мА |
|
|
Типы УЗО |
АС, А, G |
|
|
Режимы испытаний УЗО |
(½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения/Ramp, автоматический тест/ AUTO |
|
|
Время отключения |
40…310 мс |
|
|
Разрешение |
1 мс |
|
|
Погрешность измерения |
± (2 % + 2 е.м.р.) |
|
|
Дифференциальный ток отключения УЗО |
||
|
Измерение тока отключения |
(30 мА ≤ I∆N ≤ 300 мА) |
|
|
Тип УЗО |
АС, А, G |
|
|
Погрешность |
± 5% I∆N |
|
|
Разрешение |
0,1 х I∆N |
|
|
Полное сопротивления цепи/ петли (в том числе без отключения УЗО) |
||
|
Диапазон измерений |
1…1999 Ом |
0,1… 199.9 |
|
Разрешение |
1 Ом |
0,1 Ом |
|
Погрешность |
- 0%/ (+5%Rизм+ 3 е.м.р) |
|
|
Тестовый ток |
15 мА |
100 мА |
|
Чередование фаз/ Sequence (1 пр. метод) |
||
|
Напряжение |
100…690 В (фаза - нейтраль, фаза – земля) |
|
|
Частота |
42,5 … 69 Гц |
|
|
Общие данные |
||
|
Измерение ср. кв. зн. |
Сигнал произвольной формы (TRMS) |
|
|
Дисплей |
ЖКИ, 4 разряда (макс. «9999»), + графическая шкала |
|
|
Скорость измерения |
2 изм./с |
|
|
Автовыключение питания |
15 мин |
|
|
Источник питания |
1,5 В х 4 (тип ААА) |
|
|
Ресурс батарей |
Режим «Мультиметр»: до 130 ч. (без подсветки). Режим «Электробезопасность»: ~5,4К тестов Ra (15 mA), 13К тестов Ra (100 mA), ~ 8600 тестов RCD (Ramp), ~ 160К тестов RCD (T). |
|
|
Соответствие |
МЭК/EN-61010-1, 61010-2-030, 61010-2-033 |
|
|
Исполнение |
IP40 |
|
|
Условия эксплуатации |
Температура: 5 С…40 С; отн. влажность: не более 80 % |
|
|
Габаритные размеры |
175 x 85 x 55мм |
|
|
Масса |
420 г |
|
Комплект поставки Jupiter
| № | Наименование | Количество |
| 1 | Мультиметр JUPITER | 1 |
| 2 | Сумка для переноски | 1 |
| 3 | Комплект батарей питания | 1 |
| 4 | Комплект измерительных проводов | 1 |
| 5 | Шнур питания C2065 | 1 |

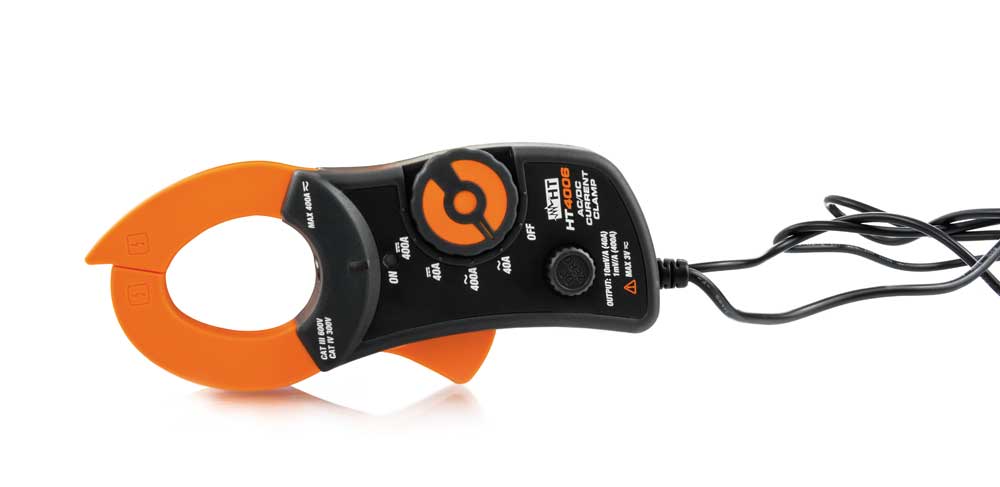

| 6 | Клещи HT4006 | 1 |
| 7 | Сертификат калибровки IS09000 | 1 |
| 8 | Руководство по эксплуатации | 1 |
|
