Артикул: Victor 70C
|

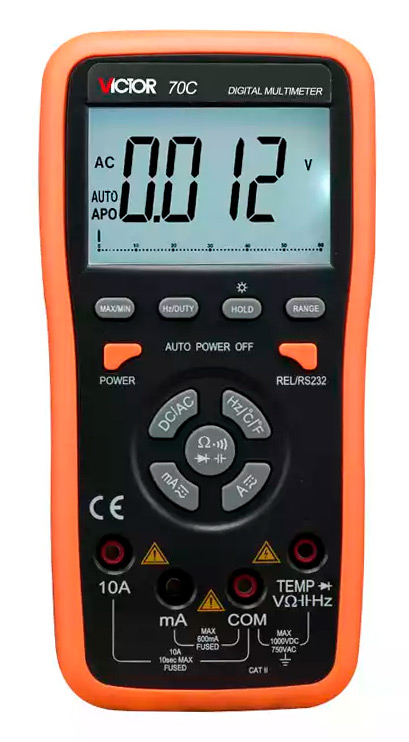

Описание мультиметра цифрового Victor 70C:
Мультиметр цифровой Victor 70С является многофункциональным инновационным прибором, в котором выбор режимов измерений производится без использования механического переключателя, с применением тастатуры с электронными кнопками. Мультиметр представляет собой надежный компактный цифровой прибор с входными гнездами колонкового типа 4мм утепленными в корпус, с интерфейсом USB для подключения к ПК и батарейным питанием.Мультиметр Victor 70С имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.Для улучшения чтения показания в мультиметре Victor 70С применен большой жидкокристаллический дисплей 4 разряда (3 5/6, максимальная индикация «5.999», высота знаков 32 мм). Запоминание текущего значения (HOLD), подсветка дисплея (разовая ручная принудительная активация на ~5 c), режим регистрации МИН/МАКС значений и защита от перегрузки делает эксплуатацию мультиметра более удобной и безопасной.Если органы управления мультиметра Victor 70С не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.
Технические характеристики мультиметра цифрового Victor 70C:
|
Предел |
Разрешение |
Погрешность |
||
|
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ |
||||
|
600 мВ |
0,1 мВ |
±(0,5% + 4* k) |
||
|
6 В |
1 мВ |
|||
|
60 В |
10 мВ |
|||
|
600 В |
100 мВ |
|||
|
1000 В |
10 В |
±(1,0% + 4* k) |
||
|
Защита измерительного входа: 1000 В постоянное; 750 В ср. кв. Входное сопротивление: не менее 60 МОм для предела 600 мВ; 10 МОм для остальных пределов |
||||
|
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ |
||||
|
6 В |
1 мВ |
±(0,8% + 10* k) |
||
|
60 В |
10 мВ |
|||
|
600 В |
100 мВ |
|||
|
750 В |
1 В |
±(1,0% + 6* k) |
||
|
Полоса частот |
40... 400 Гц |
|||
|
Защита измерительного входа: 1000 В постоянное; 750 В ср. кв. Входной импеданс: 10 МОм. Отображение значения скважности: 0,1% ...99,9%. |
||||
|
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА |
||||
|
60 мА |
10 мкА |
±(1,0% + 10* k) |
||
|
600 мА |
100 мкА |
|||
|
6 А |
1 мА |
±(1,2% + 10* k) |
||
|
10 А |
10 мА |
|||
|
Максимальный входной ток 10А (длительность измерений не более 15 сек). Защита от перегрузки: безинерционный предохранитель 0,6А/ 250В (самовосстанавливающийся); 10 А/ 250 В. |
||||
|
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА |
||||
|
60 мА |
10 мкА |
±(1,5% + 10* k) |
||
|
600 мА |
100 мкА |
|||
|
6 А |
1 мА |
±(2,5% + 15* k) |
||
|
10 А |
10 мА |
|||
|
Полоса частот |
40... 400 Гц |
|||
|
Максимальный входной ток 10А (не более 15 сек). Защита от перегрузки: безинерционный предохранитель 0,6А/ 250В (самовосстанавливающийся); 10 А/ 250 В. Измерение ср. кв. значения (СКЗ): сигнал тока синусоидальной формы (RMS). Отображение значения скважности: 0,1% ...99,9% |
||||
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ |
||||
|
Предел |
Разрешение |
Погрешность |
Защита измерительного входа |
|
|
600 Ом* |
0,1 Ом |
±(0,8% + 5* k) |
250 Впик. (пост./ перем.) |
|
|
6 кОм |
1 Ом |
±(0,8% + 4* k) |
||
|
60 кОм |
10 Ом |
|||
|
600 кОм |
100 Ом |
|||
|
6 МОм |
1 кОм |
|||
|
60 МОм** |
10 кОм |
±(1,2% + 10* k) |
||
|
* Возможна нестабильность индикации в пределах не более 10 единиц младшего разряда. ** Возможна нестабильность индикации в пределах не более 1 00 единиц младшего разряда. Защита измерительного входа – макс. 250 В пик (пост./ перем.). Напряжение на открытых концах примерно 1,3 В. |
||||
|
ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ |
||||
|
Режим |
Отображаемое значение/сигнал |
Максимальное тестовое напряжение/ток |
||
|
|
Падение напряжения на переходе (в прямом направлении)* |
~3 В (в обратном направлении) / 1мА (в прямом направлении) |
||
|
|
Звуковой зуммер 2 кГц |
~ 1,2 B (ХХ) |
||
|
*При падении напряжения в пределах от 0,4 до 0,8 В. Защита измерительного входа – м акс. 250 В пик (пост./ перем.). При сопротивлении цепи менее значения 30 Ом включается непрерывный звуковой сигнал частотой 2 кГц (buzzer). Время срабатывания прибл. ~ 100 мс. Примечание: в режиме прозвона цепи зуммер обязательно включается при сопротивлен ии цепи, не превышающем указанное значение. При сопротивлении цепи более 50 Ом зуммер выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от особенностей конкр етного прибора. |
||||
|
ИЗМЕРЕНИЕ ЕМКОСТИ |
||||
|
Предел |
Разрешение |
Погрешность |
Защита измерительного входа |
|
|
40 нФ |
10 пФ |
±(5,0% + 30* k) |
250 В пик. (пост./ перем.) |
|
|
400 нФ |
100 пФ |
±(3,5% + 8* k) |
||
|
4 мкФ |
1 пФ |
|||
|
40 мкФ |
10 нФ |
|||
|
200 мкФ |
100 нФ |
±(5,0% + 10* k) |
||
|
ИЗМЕРЕНИЕ ЧАСТОТЫ |
||||
|
Предел |
Разрешение |
Чувствительность |
Погрешность |
Защита измерительного входа |
|
10 Гц |
0,001 Гц |
1,5 В ср. кв. |
±(0,3% + 3* k) |
250 В пик. (пост./ перем.) |
|
100 Гц |
0,01 Гц |
|||
|
1000 Гц |
0,1 Гц |
|||
|
10 кГц |
10 Гц |
|||
|
100 кГц |
100 Гц |
|||
|
1 МГц |
1 кГц |
|||
|
20 МГц |
10 кГц |
|||
|
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ |
||||
|
Диапазон |
Разрешение |
Погрешность |
Тип датчика |
|
|
-20 °C...+400 °C |
0,1 °C |
±(1,0% + 40 е.м.р.) |
К-типа (с соединениями типа "банан") |
|
|
+401 °C... +1000°C |
1 °C |
±(1,5% + 15 е.м.р.) |
||
|
ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения |
||||
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
||||
|
Разрядность цифровой шкалы |
4 разярда (3 5/6) |
|||
|
Максимально индуцируемое число |
3999 |
|||
|
Базовая погрешность (DVC) |
± 0,5% |
|||
|
Скорость измерения, изм./с |
3 (цифровая шкала); 30 (графическая линейная шкала) |
|||
|
Индикация перегрузки |
"OL", "-OL" |
|||
|
Источник питания |
2 х 1,5 В (тип ААА) |
|||
|
Срок службы источника питания, ч |
150 |
|||
|
Дисплей |
ЖК |
|||
|
Габаритные размеры (ШхВхГ), мм |
91х185х49 |
|||
|
Масса (с батареей), г |
410 |
|||
|
Условия эксплуатации |
0 °C ...+40 °C, относительная влажность ≤70 % |
|||
|
Условия хранения |
-10 °C ...+50 °C, относительная влажность ≤80 % |
|||
Комплект поставки Victor 70C
|
№ |
Наименование |
Количество |
|
1 |
Мультиметр Victor 70C |
1 |
|
2 |
Измерительные провода (красный/черный) (до 10А) |
2 |
|
3 |
Кабель интерфейсный USB |
1 |
|
4 |
CD-диск (мини) с ПО |
1 |
|
5 |
Термодатчик К-типа(с коннекторами «банан» 4мм) |
1 |
|
6 |
Защитный чехол (съемный холстер) |
1 |
|
7 |
Источник питания 1х9В (тип Крона) |
1 |
|
8 |
Руководство по эксплуатации |
1 |
|
