Осциллограф-мультиметр VERDO SH1408

VERDO SH1408 — компактный портативный прибор, объединяющий функции двухканального цифрового осциллографа с полосой пропускания до 200 МГц, 4½-разрядного True RMS мультиметра и встроенного генератора сигналов специальной формы. Встроенный аккумулятор обеспечивает свыше 4 часов автономной работы, что делает устройство оптимальным решением для эксплуатации в полевых условиях, сервисных центрах, на производственных площадках и при выполнении выездных работ.

Благодаря компактным габаритам, ударопрочному защитному хольстеру и возможности автономной работы без подключения к электросети VERDO SH1408 отличается высокой мобильностью и удобством использования. Прибор подходит для инженеров, специалистов сервисных служб, образовательных учреждений, а также организаций, оснащающих рабочие места в соответствии с требованиями лицензирования МЧС.

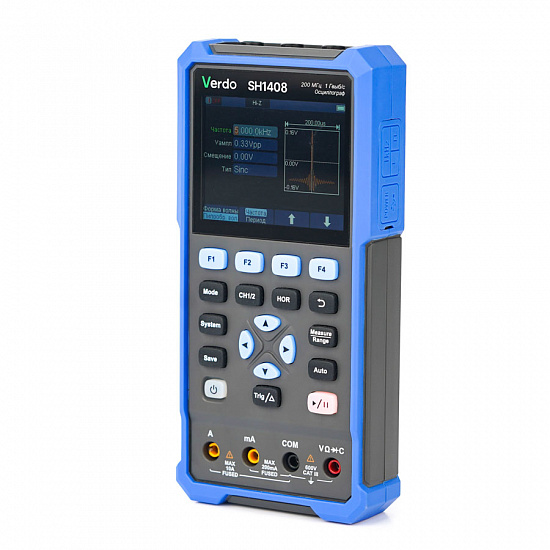

Внешний вид

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

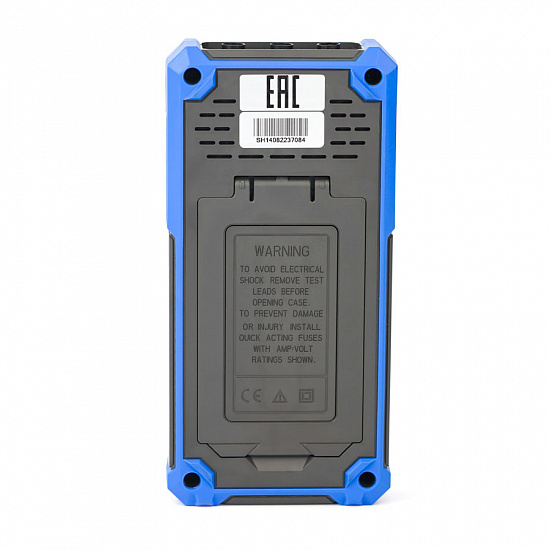

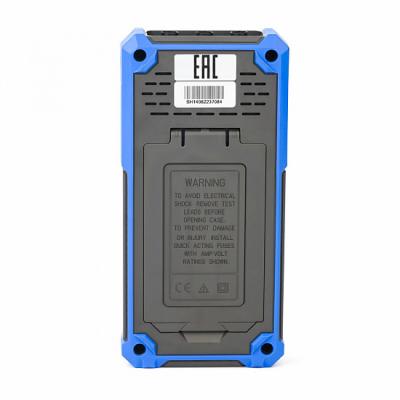

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Отличительные особенности осциллографа:

• Полоса пропускания до 200 МГц (в зависимости от модификации).

• Частота дискретизации до 1 Гвыб/с.

• Глубина памяти — 8 K.

• Скорость захвата осциллограмм — до 10 000 осциллограмм/с.

• Вертикальная чувствительность — от 10 мВ/дел до 10 В/дел.

Возможности мультиметра:

• 4½-разрядный дисплей с разрешением 20 000 отсчётов.

• Базовая погрешность измерений — 0,3 %.

• Измерение постоянного и переменного напряжения и тока, сопротивления и ёмкости.

• Проверка целостности цепей (прозвонка) и тестирование диодов.

• Автоматический и ручной выбор диапазонов измерений, функции HOLD и относительных измерений.

Функциональные возможности

• Встроенный генератор сигналов со стандартными и специальными формами выходного сигнала.

• Автоматические и курсорные измерения с одновременным отображением до 12 параметров сигнала.

• Режимы Peak Detect и X-Y для расширенного анализа сигналов.

• Сохранение пользовательских настроек, осциллограмм и снимков экрана с возможностью экспорта данных в формате CSV.

• Подключение к компьютеру через интерфейс USB Type-C, поддержка команд SCPI и программного обеспечения для регистрации и анализа измерений.

VERDO SH1408 объединяет функции цифрового осциллографа, True RMS мультиметра и генератора сигналов в одном компактном приборе. Такое сочетание обеспечивает высокую мобильность, сокращает количество необходимого измерительного оборудования и делает устройство эффективным решением как для лабораторных исследований, так и для работы на выездных объектах, в сервисных центрах и на производстве.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом» (2 шт.)
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
