Портативный LCR-метр VERDO LH2303
VERDO LH2303 — портативный профессиональный LCR-метр, предназначенный для высокоточного измерения параметров пассивных электронных компонентов. Прибор поддерживает тестирование на частотах до 10 кГц и обеспечивает базовую погрешность измерений до 0,1 %, что позволяет эффективно использовать его при производстве, ремонте, настройке и разработке электронных устройств.
Функция автоматического определения типа компонента по импедансу с выбором оптимального режима измерения, диапазона, тестовой частоты и эквивалентной схемы значительно упрощает работу оператора. Дополнительная функция сортировки компонентов по заданному допуску позволяет быстро выполнять контроль качества и отбор элементов.
VERDO LH2303 внесен в Государственный реестр средств измерений Российской Федерации (№ 91917-24), что подтверждает возможность его применения в сферах государственного метрологического контроля и надзора.

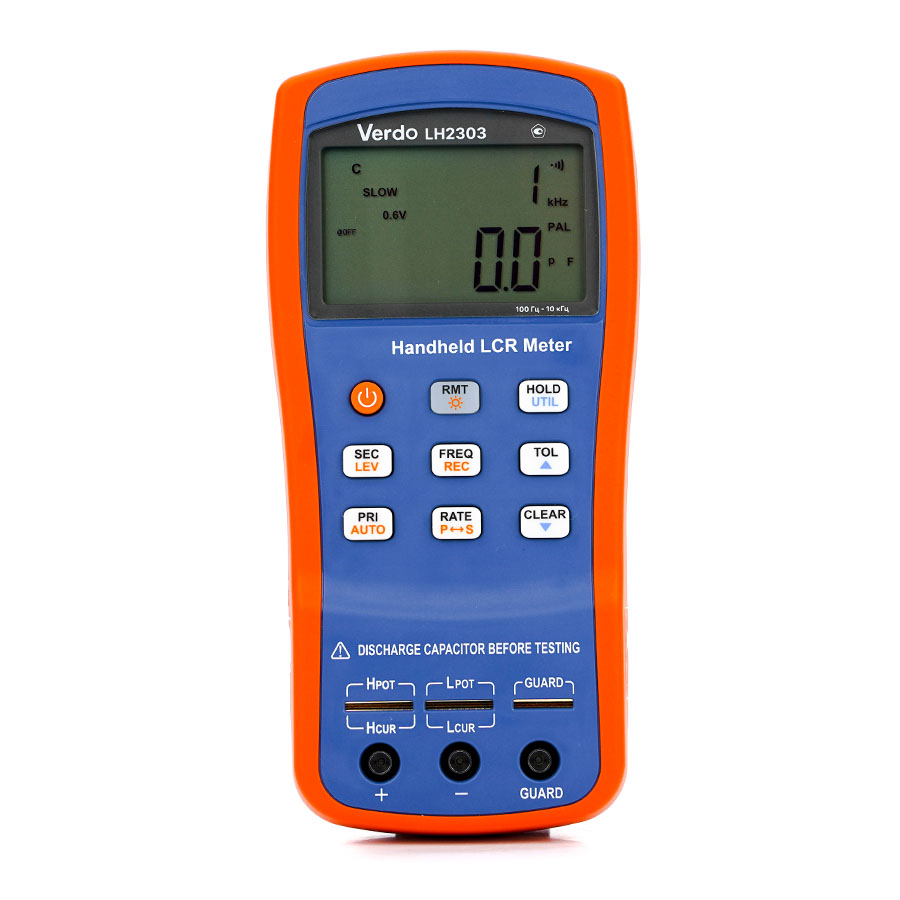

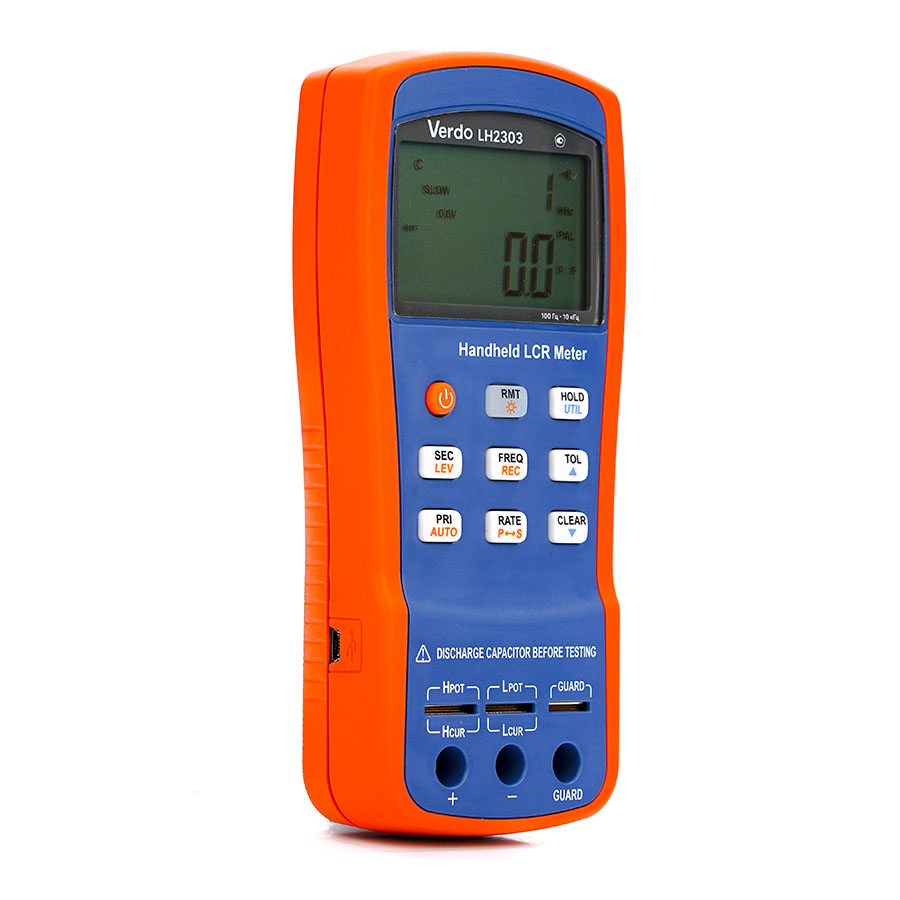

Внешний вид
- ЖК-дисплей;
- USB-подключение / Кнопка подсветки;
- Кнопка включения/выключения питания;
- Выбор частоты и режима записи;
- Режим вторичного дисплея (D/Q/Ө/ESR и т.д.) / Уровень тестового сигнала;
- Режим первичного дисплея (L/C/R/Z/DCR и т.д.) / автоматический выбор LCR;
- Выбор скорости/эквивалентного режима;
- Режим удержания/ меню утилиты;
- Режим допуска / клавиша со стрелкой (утилита);
- Коррекция по к.з.-обрыв / клавиша со стрелкой (утилита);
- 5-контактные испытательные разъемы (прямое измерение на ножках компонентов или использование измерительного адаптера);
- 3-контактные тестовые разъемы (для использования штеккеров типа «банан»);
- Стандартный порт mini-USB (для дистанционного управления прибором);
- Внешний вход питания 12 В постоянного тока (используется с внешним адаптером питания).
Отличительные особенности
-
Автоматическое определение типа измеряемого компонента (Auto LCR).
-
Сортировка компонентов по заданному допуску (1 %, 5 %, 10 % и 20 %).
-
Отображение текущего, минимального, максимального и среднего значения измерений.
-
Функция удержания показаний (HOLD).
-
Два режима скорости измерений: FAST и SLOW.
-
Измерение сопротивления постоянному току (DCR).
-
Поддержка 5-проводной схемы подключения (щупы и пинцет Кельвина) и 3-проводной схемы с зажимами типа «крокодил».
-
Питание от батареи 9 В, включая аккумуляторные элементы питания.
Основные функции
- VERDO LH2303 выполняет измерение индуктивности (L), емкости (C), сопротивления (R), импеданса (Z) и сопротивления постоянному току (DCR). Одновременно на двухстрочном дисплее отображаются основные и дополнительные параметры, включая коэффициент потерь (D), добротность (Q), фазовый угол (θ) и эквивалентное последовательное сопротивление (ESR).
- Пользователь может выбрать одну из четырех тестовых частот — 100 Гц, 120 Гц, 1 кГц или 10 кГц, а также установить амплитуду тестового сигнала 0,3 В, 0,6 В или 1 В, что позволяет адаптировать измерения к различным типам электронных компонентов.
- Автоматический режим Auto LCR самостоятельно определяет тип подключенного компонента и выбирает оптимальную эквивалентную схему замещения (последовательную или параллельную), сокращая время настройки и снижая вероятность ошибок при измерениях.
- Для контроля нестабильных компонентов предусмотрен режим REC, отображающий текущие, минимальные, максимальные и средние значения измерений. Режим TOL обеспечивает быструю сортировку компонентов по заданному допуску с визуальной и звуковой индикацией результата.
- Функция измерения DCR особенно востребована при тестировании катушек индуктивности, дросселей и трансформаторов, позволяя определить сопротивление постоянному току и получить более полную информацию о состоянии компонента.
- Для повышения точности измерений прибор оснащен функциями компенсации Open и Short, которые минимизируют влияние паразитной емкости, индуктивности и сопротивления измерительных проводов и оснастки.
Технические характеристики:
| Номер в госреестре СИ |
91917-24 |
| Базовая погрешность, % |
0.1 |
| Диапазон измерения сопротивления |
0 ÷ 10 МОм |
| Диапазон измерения индуктивности |
4 мкГн ÷ 1 кГн |
| Диапазон измерения электрической емкости |
4 пФ ÷ 400 мкФ |
| Эквивалентное последовательное сопротивление (ESR) |
0.0000 – 999.9 Ом |
| Добротность (Q) |
0,0000 – 9999 |
| Тангенс угла потерь (D) |
0.0000 – 9.999 |
| Фазовый сдвиг (Θ) |
-179.9° – 179.9° |
| Сопротивление постоянному току (DCR) |
0,4; 4; 40; 400 Ом, 4; 40; 400 кОм, 4; 20 МОм |
| Частота тест-сигнала |
100 Гц ÷ 10 кГц |
| Уровень тест-сигнала |
0,3 В / 0,6 В / 1 В |
| Тестирование диодов |
Нет |
| Сортировка по допускам |
Есть |
| Скорость измерения |
LCRZ: 4 изм./сек, 1.5 изм./сек; DCR: 3 изм./сек, 2.5 изм./сек |
| Дисплей |
Двухстрочный ЖК-дисплей: основной (40000 отсчетов) и вторичный параметр (разрешение до 0,0001), с подсветкой |
| Интерфейс |
Mini-USB (виртуальный COM-порт), поддержка SCPI |
| Гарантия, мес. |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
190 × 90 × 41 |
| Вес нетто, кг |
0.35 |
Комплект поставки
- LCR-метр
- Короткие провода со штекерами и зажимами типа крокодил (2 шт.)
- 5-ти проводной измерительный кабель с зажимами Кельвин
- Пинцет-адаптер для SMD компонентов
- Сетевой адаптер DC 12 В, 150 мА
- Аккумулятор типа LH-200H7C, Ni-MH, 200 мAч
- Кабель mini-USB
