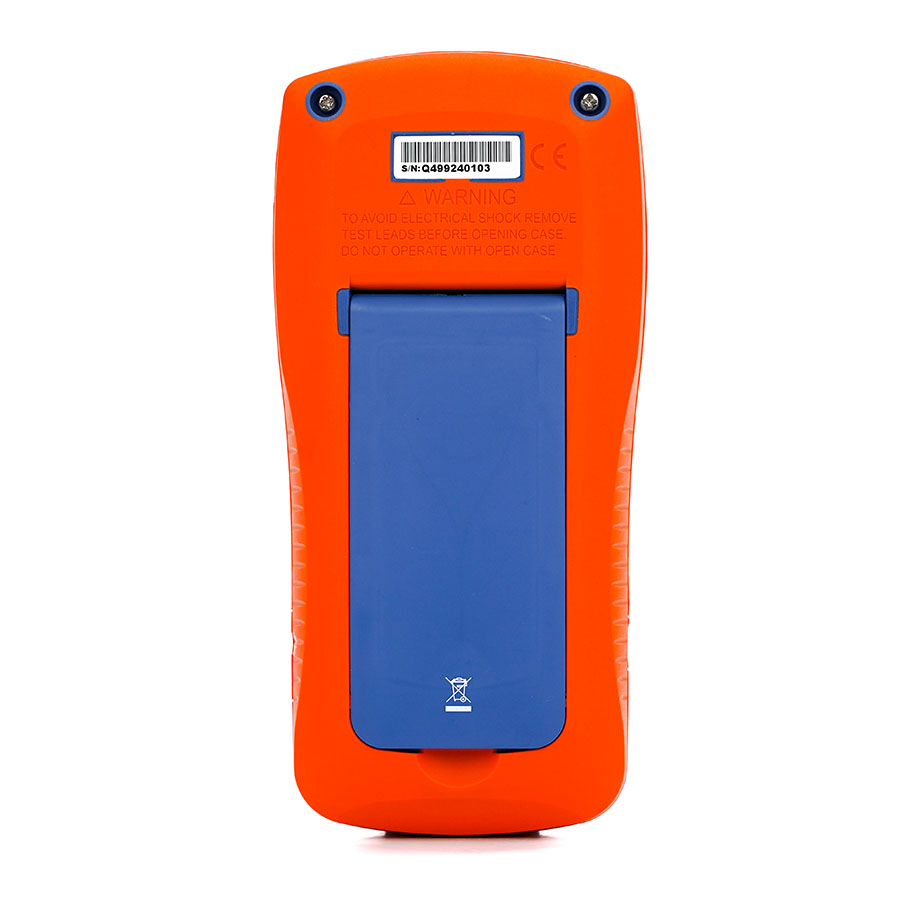

Портативный LCR-метр VERDO LH2304
VERDO LH2300 — серия профессиональных портативных LCR-метров, предназначенных для высокоточного измерения параметров пассивных электронных компонентов. Приборы обеспечивают надежный контроль характеристик резисторов, конденсаторов, катушек индуктивности и других электронных компонентов, что делает их оптимальным решением для производства, входного контроля, разработки, ремонта и сервисного обслуживания электронной аппаратуры.
В зависимости от модели серия поддерживает тестовые частоты до 100 кГц и обеспечивает базовую погрешность измерений до ±0,1%. Функция автоматического определения типа компонента (Auto LCR) значительно ускоряет процесс измерений, а режим сортировки по заданному допуску (TOL) позволяет быстро выполнять контроль качества компонентов при серийном производстве.
Приборы серии VERDO LH2300 внесены в Государственный реестр средств измерений РФ № 91917-24, что подтверждает возможность их применения в сфере государственного метрологического контроля.
Функциональные возможности
- автоматическое определение типа измеряемого компонента (Auto LCR);
- измерение индуктивности (L), емкости (C), сопротивления (R), импеданса (Z), а также сопротивления постоянному току (DCR) — для отдельных моделей;
- измерение дополнительных параметров: коэффициента потерь (D), добротности (Q), фазового угла (θ) и эквивалентного последовательного сопротивления (ESR);
- выбор последовательной или параллельной эквивалентной схемы измерения;
- фиксация текущего, минимального, максимального и среднего значения;
- функция удержания показаний (HOLD);
- два режима скорости измерений (FAST/SLOW);
- компенсация короткого замыкания и разрыва цепи (Short/Open Clear) для повышения точности измерений;
- измерение сопротивления постоянному току (DCR) в моделях LH2303 и LH2304.
Преимущества серии VERDO LH2300
- тестовые частоты 100 Гц, 120 Гц, 1 кГц, 10 кГц и до 100 кГц (в зависимости от модели);
- базовая погрешность измерений до ±0,1%;
- двухстрочный ЖК-дисплей на 40 000 отсчетов с одновременным отображением основных и дополнительных параметров;
- уровень тестового сигнала 0,3 В / 0,6 В / 1 В или 0,6 В в зависимости от модели;
- поддержка измерений по 5-проводной схеме Кельвина для достижения высокой точности;
- удобное управление и быстрый выбор режимов работы;
- компактная конструкция для эксплуатации в лабораторных и производственных условиях.

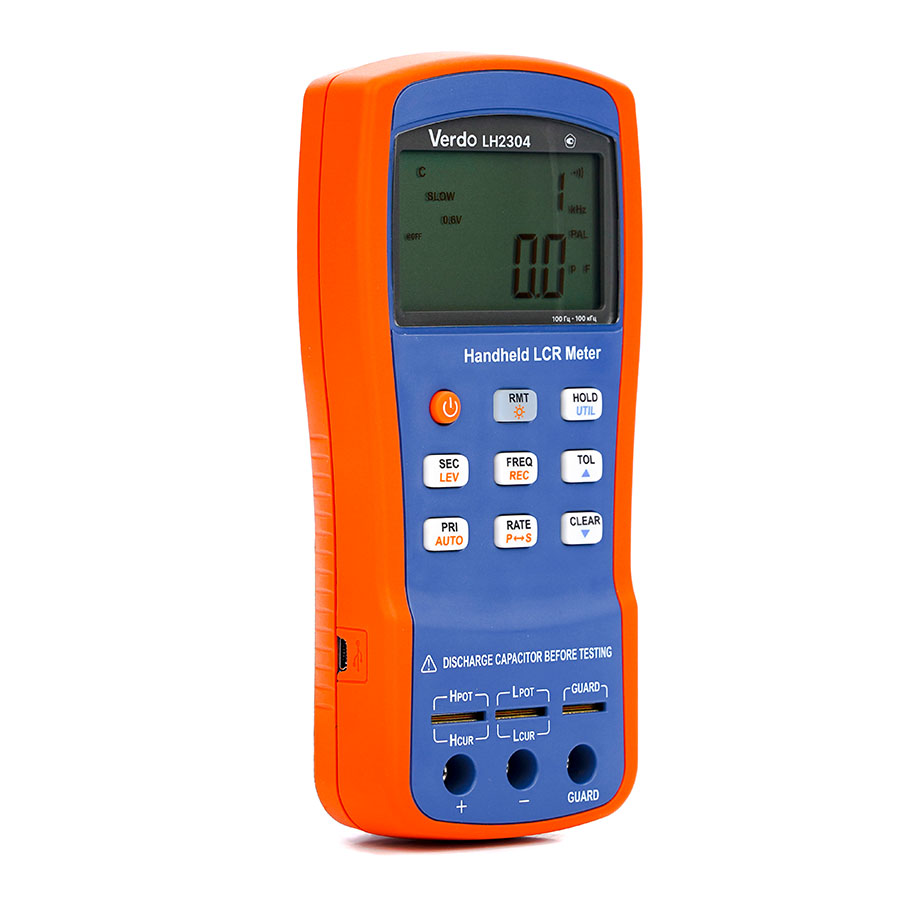

Внешний вид
- ЖК-дисплей;
- USB-подключение / Кнопка подсветки;
- Кнопка включения/выключения питания;
- Выбор частоты и режима записи;
- Режим вторичного дисплея (D/Q/Ө/ESR и т.д.) / Уровень тестового сигнала;
- Режим первичного дисплея (L/C/R/Z/DCR и т.д.) / автоматический выбор LCR;
- Выбор скорости/эквивалентного режима;
- Режим удержания/ меню утилиты;
- Режим допуска / клавиша со стрелкой (утилита);
- Коррекция по к.з.-обрыв / клавиша со стрелкой (утилита);
- 5-контактные испытательные разъемы (прямое измерение на ножках компонентов или использование измерительного адаптера);
- 3-контактные тестовые разъемы (для использования штеккеров типа «банан»);
- Стандартный порт mini-USB (для дистанционного управления прибором);
- Внешний вход питания 12 В постоянного тока (используется с внешним адаптером питания).
Технические характеристики LCR-метра VERDO LH2304:
| Номер в госреестре СИ |
91917-24 |
| Базовая погрешность |
0,1 % |
| Диапазон измерения сопротивления |
0 ÷ 10 МОм |
| Диапазон измерения индуктивности |
4 мкГн ÷ 1 кГн |
| Диапазон измерения электрической ёмкости |
4 пФ ÷ 400 мкФ |
| Эквивалентное последовательное сопротивление (ESR) |
0,0000–999,9 Ом |
| Добротность (Q) |
0,0000–9999 |
| Тангенс угла потерь (D) |
0,0000–9,999 |
| Фазовый сдвиг (Θ) |
−179,9°…179,9° |
| Сопротивление постоянному току (DCR) |
0,4; 4; 40; 400 Ом; 4; 40; 400 кОм; 4; 20 МОм |
| Частота тест-сигнала |
100 Гц ÷ 100 кГц |
| Уровень тест-сигнала |
0,3 / 0,6 / 1 В |
| Тестирование диодов |
Нет |
| Сортировка по допускам |
Есть |
| Скорость измерения |
LCRZ: 4 или 1,5 изм./сек; DCR: 3 или 2,5 изм./сек |
| Дисплей |
Двухстрочный ЖК-дисплей с подсветкой, основной дисплей 40000 отсчётов, отображение вторичного параметра с разрешением до 0,0001 |
| Интерфейс |
Mini-USB (виртуальный COM-порт), поддержка SCPI |
| Гарантия |
12 месяцев |
| Страна производитель |
Китай |
| Габаритные размеры |
190 × 90 × 41 мм |
| Вес нетто |
0,35 кг |
Комплект поставки
- LCR-метр
- Короткие провода со штекерами и зажимами типа крокодил (2 шт.)
- 5-ти проводной измерительный кабель с зажимами Кельвин
- Пинцет-адаптер для SMD компонентов
- Сетевой адаптер DC 12 В, 150 мА
- Аккумулятор типа LH-200H7C, Ni-MH, 200 мAч
- Кабель mini-USB
