| ЦЕНА: 437 500 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|

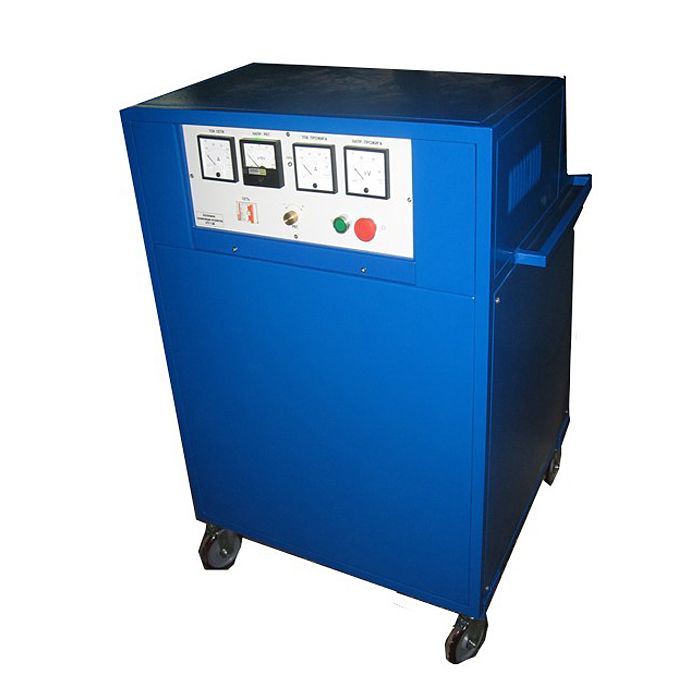

Назначение автономного прожигающего устройства АПУ 1-3М:
Автономное прожигающее устройство АПУ-1-3М предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения места повреждения. Область применения – предприятия, эксплуатирующие электрические сети напряжением 0,4-10 кВ.
Охлаждение трансформатора прожига естественное масляное.
Описание автономного прожигающего устройства АПУ 1-3М:
В состав устройства АПУ-1-3М входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.
Блок прожигающий имеет 4 ступени выпрямленного напряжения (25; 5; 1; 0.3 кВ), которые подключаются к нагрузке через развязывающие диоды автоматически, в зависимости от сопротивления нагрузки, без вмешательства оператора.
Устройство может использоваться на промышленных предприятиях, имеющих собственные электрические сети, а также для стационарной установки в крупных распределительных устройствах.
Технические характеристики автономного прожигающего устройства АПУ-1-3М:
|
Параметр |
Значение |
|
Напряжение питающей однофазной сети переменного тока частотой 50 Гц |
220 В±10% |
|
Средняя величина тока, потребляемого из сети |
40 А |
|
Максимальное выходное выпрямленное напряжение |
25 кВ |
|
Максимальный выходной выпрямленный ток |
45 А |
|
Габариты блока управления |
386х285х225 мм |
|
Габариты блока прожигающего |
620х605х575 мм |
|
Габариты регулятора напряжения |
220х230х108 мм |
|
Габариты делителя напряжения |
280х40х105 мм |
|
Вес блока управления |
14 кг |
|
Вес блока прожигающего |
250 кг |
|
Вес регулятора напряжения |
5,6 кг |
|
Вес делителя напряжения |
0,5 кг |
Комплект поставки АПУ 1-3М
|
№ |
Наименование |
Количество |
|
1 |
Блок управления |
1 |
|
2 |
Блок прожигающий |
1 |
|
3 |
Регулятор напряжения |
1 |
|
4 |
Делитель напряжения |
1 |
|
5 |
Кабель питания |
1 |
|
6 |
Провод защитного заземления |
1 |
|
7 |
Провод рабочего заземления |
1 |
|
8 |
Провод испытательный |
1 |
|
9 |
Паспорт и руководство по эксплуатации |
1 |
