Артикул: УПУ-24
|

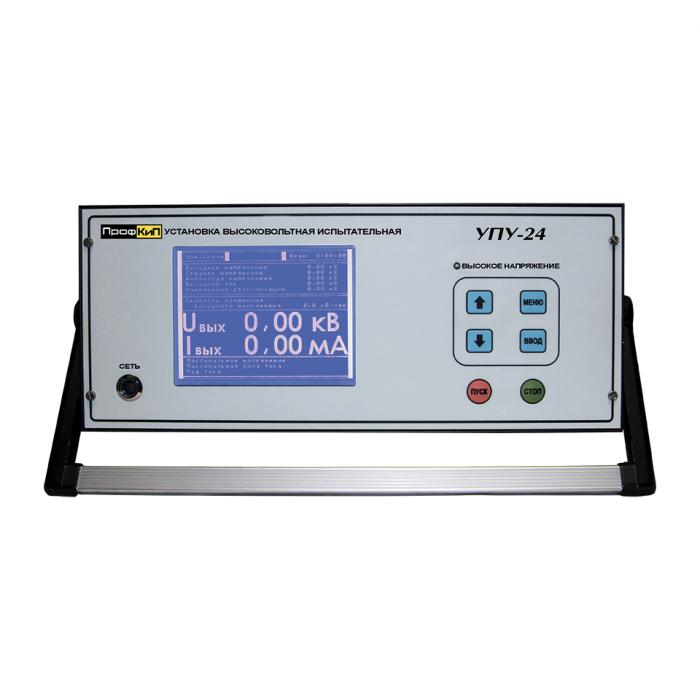

Установка высоковольтная измерительная ПрофКиП УПУ-24 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
| Параметры | Значения |
| Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | 0.05 кВ … 20.00 кВ |
| Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5% | 0.05 кВ … 20.00 кВ |
| Диапазон измерения среднеквадратических значений силы переменного тока | 0.03 мА … 20.00 мА |
| Диапазон измерения силы постоянного тока | 0.03 мА … 20.00 мА |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц |
±[1.0 + 0.1 ( | Xk /x | - 1)]%
где Xk – конечное значение диапазона измерения;
Х – измеряемое значение
|
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% |
±[1.0 + 0.1 ( | Xk /x | - 1)]%
где Xk – конечное значение диапазона измерения;
Х – измеряемое значение
|
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке |
±[1.0 + 0.1 ( | Xk /x | - 1)]%
где Xk – конечное значение диапазона измерения;
Х – измеряемое значение
|
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке |
±[2.0 + 0.1 ( | Xk /x | - 1)]%
где Xk – конечное значение диапазона измерения;
Х – измеряемое значение
|
| Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения |
не более 21.0 кВ
|
| Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току | 21 мА |
| Программируемое ограничение выходного напряжения | 1 кВ … 20 кВ |
| Программируемое ограничение силы тока | 1 мА … 20 мА |
| Программируемое время испытания, мин | 0 м … 59 м |
| Программируемое время испытания, час | 0 ч … 24 ч |
| Отключение высокого напряжения по окончании испытания | ручное /автоматическое |
| Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА) | 8 ч с последующим отключением на 1 ч |
| Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА): | 8 ч с последующим отключением на 1 ч |
| Переключение формы выходного напряжения | автоматическое |
| Снятие заряда с емкостной нагрузки | встроенное |
| Подъём выходного испытательного напряжения | ручной /автоматический |
| Степень защиты блока индикации | IP54 |
| Возможность подключения внешнего контакта блокировки подачи высокого напряжения | |
| Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения | |
| Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды | |
| Установка высоковольтная измерительная ПрофКиП УПУ-24- | 1 шт. |
| Высоковольтный соединительный кабель- | 1 шт. |
| Кабель сетевой- | 1 шт. |
| Вставка плавкая- | 2 шт. |
| Паспорт- | 1 шт. |
|
