Тип оборудования: Система мониторинга и диагностики

Производитель: Ассоциация ВАСТ

Модель: СМД-4

Гарантия: 1 год

Описание системы СМД-4:

• Система обеспечивает контроль текущего состояния агрегатов с первых оборотов ротора на пуске до полной остановки и объединяет в себе возможности обнаружения зарождающихся дефектов для оптимизации процессов обслуживания и возможности мгновенной идентификации развитых дефектов для оперативного управления агрегатом.
• СМД может устанавливаться на весь объект или отдельные узлы без его остановки и использоваться для наблюдения за развитием состояния агрегата и отдельных дефектов. Работа системы после ее развертывания и включения не требует участия оператора или диагноста.
• Запись исходных сигналов происходит по команде оператора или по событию.
• Полученные значения вибрационных параметров используются для постановки диагноза и прогноза технического состояния агрегата. Синхронная запись сразу по всем каналам системы позволяет значительно увеличить достоверность диагноза, а высокая скорость измерения делает возможным оценку технического состояния агрегата в быстро меняющихся переходных процессах, таких как разгон или выбег.
• После набора статистики, программа системы автоматически подбирает пороговые значения для выбранных мониторинговых величин.

Технические характеристики СМД-4:

• Датчики вибрации

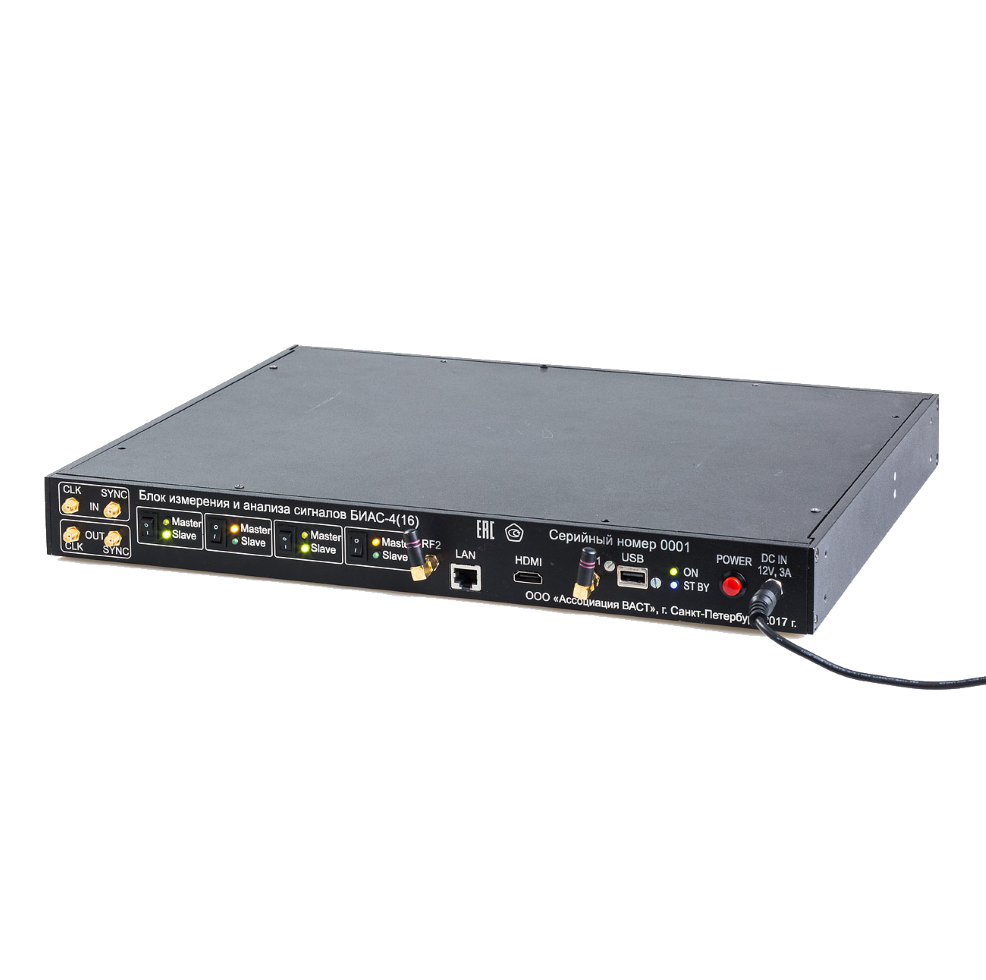

Основными являются датчики виброускорения (акселометры) с изолированным от корпуса пьезокерамическим элементом и стандартным ICP-питанием. Типовой коэффициент преобразования – 100 мВ/g с предельной пиковой величиной измеряемого ускорения – 50 g. Нормируемый частотный диапазон датчика – 0,5 – 10000 Гц, для относительных измерений датчик используется до 25 кГц, динамичный диапазон – не хуже 100 дБ. Диапазон внешних температур – от -40 до +125 градусов Цельсия. ICP-питание датчиков обеспечивает блок БИАС.

• Измерительные преобразователи тока

Для измерения силового тока в электрической машине СМД-4 могут использоваться измерительные трансформаторы с магнитопроводом или без него (катушка Роговского). Необходимый частотный диапазон измерительного трансформатора переменного тока составляет от 2 до 10000 Гц, питание для большинства датчиков не требуется. Требуемый динамический диапазон датчика тока – не менее 100 дБ. Верхняя граница температуры в месте крепления датчика тока (с электроникой) на силовом кабеле машины составляет 125 градусов Цельсия.

• Датчики оборотов

В системе могут использоваться типовые вихретоковые или магнитные датчики оборотов (частотный диапазон 0,5 – 1000Гц) с одним импульсом на оборот, формирующие синхронизирующий импульс напряжения любой полярности напряжением 1-30В с передним фронтом длительностью до 10 мкс. Для вихретоковых датчиков оборотов производства Ассоциации ВАСТ в состав БИАС включен источник питания.

Определение частоты вращения агрегата со статическим регулятором напряжения питания может проводиться по спектру тока в одном из измерительных каналов системы СМД-4 с учетом поправки на количество пар полюсов и частоту скольжения в агрегатах с асинхронным двигателем.

Комплект поставки системы мониторинга и диагностики СМД-4:

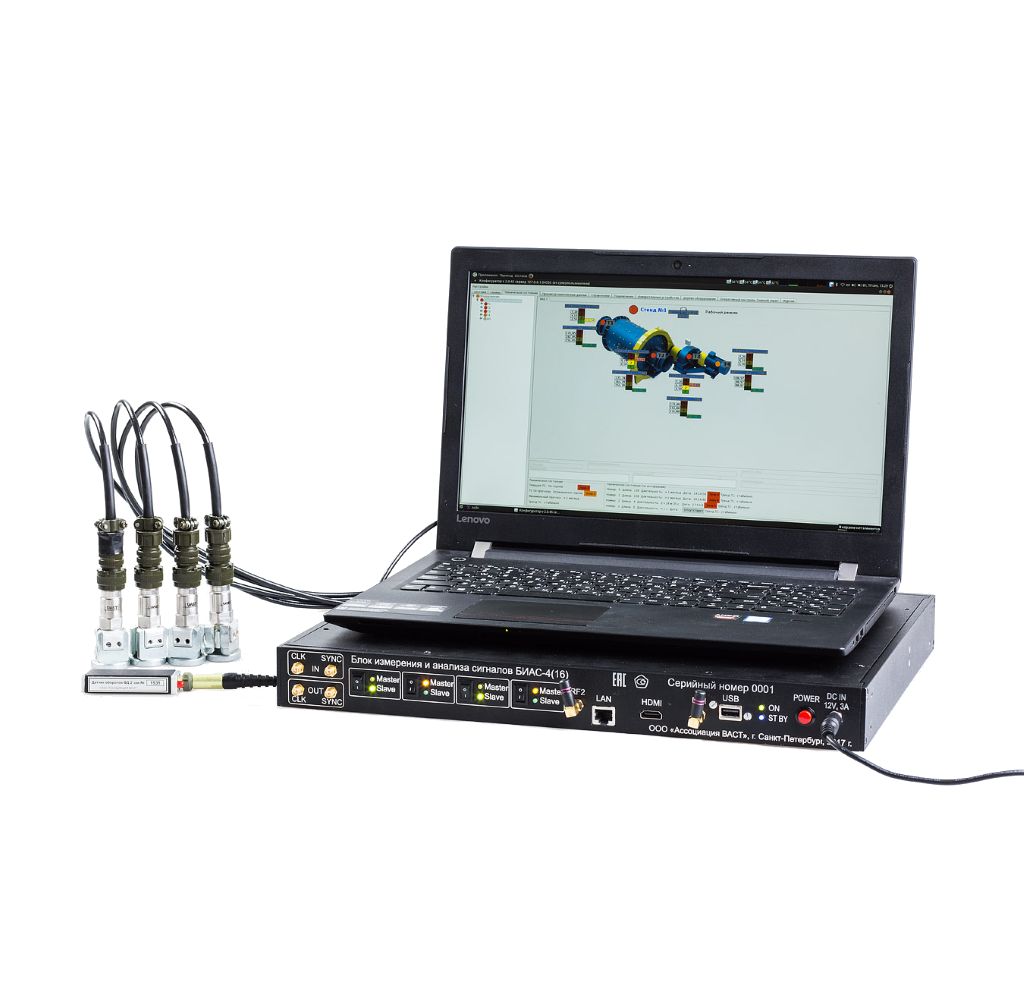

Системы серии СМД-4 поставляются в 2-х видах – стационарном и портативном. Комплектация каждой системы согласовывается с заказчиком.
