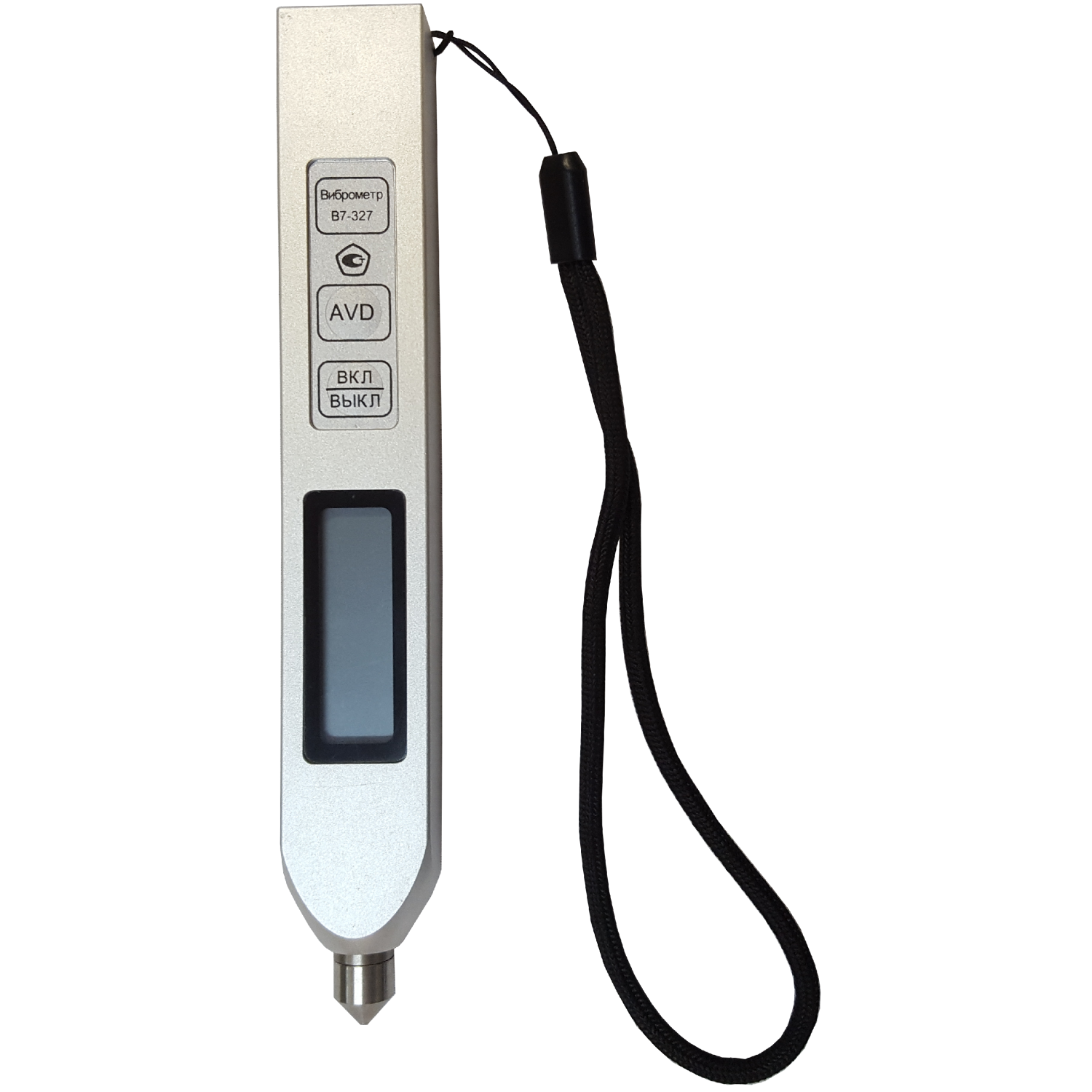

Виброметр портативный карандашного типа В7-327

  • Виброметр портативный карандашного типа В7-327

    /images/all/3/19194/big/img_5.png

    jijijij

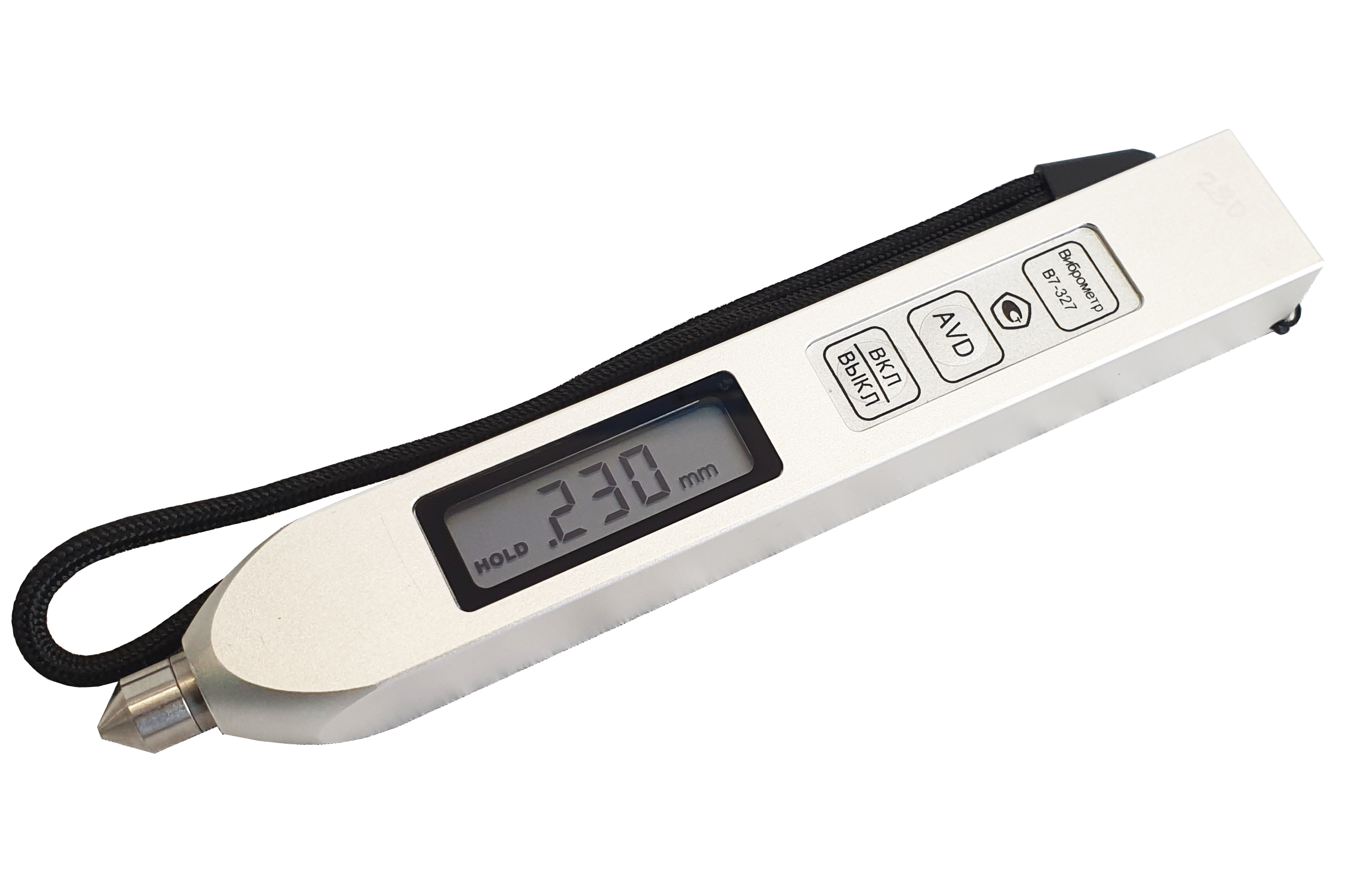

    Виброметр портативный карандашного типа В7-327
  • Виброметр портативный карандашного типа В7-327

    /images/all/3/19194/big/img_14.png

    Виброметр портативный карандашного типа В7-327

    Виброметр портативный карандашного типа В7-327
  • Виброметр портативный карандашного типа В7-327

    /images/all/3/19194/big/img_16.png

    1

    Виброметр портативный карандашного типа В7-327
  • Виброметр портативный карандашного типа В7-327

    /images/all/3/19194/big/img_18.png

    1

    Виброметр портативный карандашного типа В7-327

ЦЕНА: 56 110 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия
Артикул: 001195
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Виброметр портативный карандашного типа

Производитель: Восток-7

Модель: В7-327

Гарантия: 1 год



Описание виброметра В7-327:

Виброметр В7-327 (далее виброметр) измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком.

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из датчика ускорений, встроенного в измерительный блок. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброусорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.

Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости, а также размах виброперемещений.

В7-327 - это карманная версия виброметра, конструктивно выполненная в виде ручки с преобразователем, встроенным в корпус прибора. Виброметр используется для измерения периодических колебаний, в частности вращающихся и возвратно-поступательных механизмов. Это ультралёгкий портативный прибор для измерения вибрации машинного оборудования и быстрой проверки состояния подшипников и шестерён. Контролируемой точкой может быть подшипник, опора подшипника или какая-либо деталь, точно передающая вибрацию машины, или ответная реакция которой на движущую силу очевидна. Для точного измерения вибраций необходимо провести испытание по 3-м разным направлениям, перпендикулярным по отношению друг к другу. Прибор не имеет блока памяти для сохранения данных, поэтому измеренные данные вибрации придётся запомнить или записать вручную.



Особенности:

Прибор обеспечивает быстрое измерение параметров вибрации работающего оборудования и машин в производственных условиях, балансировки подшипников качения и зубчатых передач;

Прибор используется для быстрой проверки параметров вибрации и балансировки подшипников качения и зубчатых передач;

Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

Справочная таблица с обозначением классов (уровней) вибраций механизмов на тыльной стороне прибора;

Дисплей 3,5" LCD с интервалом обновления 0,5 секунды;

Функция фиксации измерения в течение 40 секунд;

Около 5-ти часов непрерывной работы;

Функция автоотключения.



Описание функционала моделей виброметров В7 для облегчения выбора:

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-327 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на дисплее и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также может измерять скорость вращения при контроле вибрации вращающихся и возвратно-поступательных машин – можно использовать для контроля числа оборотов (или собственной частоты). Прибор оснащён памятью. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.



Технические характеристики В7-327:

Таблица 1 - Метрологические характеристики виброметров модификаций В7-317, В7-327, В7-337.

Наименование характеристики

Значение

В7-317

В7-327

В7-337

Диапазон измерений СКЗ

виброскорости, мм/с

от 0,1 до 199,9

Диапазон измерений размаха

виброперемещений, мм

-

от 0,001 до 1,999

Диапазон измерений амплитуд

виброускорений, м/с2

-

от 0,01 до 199,9

от 0,1 до 199,9

Диапазон частот при

измерениях:

-виброскорости, Гц

-виброперемещений, Гц

-виброускорений, Гц





от 10 до 1000

-

-





от 10 до 1000

от 10 до 500

от 10 до 500





от 10 до 1000

от 10 до 500

от 10 до 10000

Пределы допускаемой

относительной погрешности

измерений СКЗ виброскорости,

%

±10

(в диапазоне частот от 10 до 20 Гц)

±5

(в диапазоне частот от 20 до 1000 Гц)

±15

(в диапазоне частот

от 10 до 20 Гц)

±10

(в диапазоне частот

св. 20 до 1000 Гц)

Пределы допускаемой

относительной погрешности

измерений амплитуды

виброускорений, %





-

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

от 20 до 1000 Гц)

±10

(в диапазонах частот

от 10 до 20 Гц и св.

5000 до 10000 Гц)

±5

(в диапазоне

частот

св. 20 до 5000 Гц)

Пределы допускаемой

относительной погрешности

измерений размаха

виброперемещений, %



-

±10

(в диапазонах частот

от 10 до 20 Гц и

св. 100 до 500 Гц)

±5

(в диапазоне частот

св. 20 до 100 Гц)



Таблица 3 – Основные технические характеристики

Наименование характеристики

Значение

В7-317/В7-327

В7-337

В7-357

В7-220

Диапазон индицируемых скоростей вращения, об/мин

-

-

от 30 до 300000

-

Диапазон индицируемых собственных частот, Гц

-

-

от 0,5 до 5000

-

Дисплей

1.5”

3.5

3.5”

1.5”

Память

-

+

+

-

Возможность использования щупа

-

+

+

+

Возможность использования датчика температуры и стетоскопа

(погрешность 1%, дискретность 1 0С)

-

-

-

+

Напряжение питания от источника постоянного тока, В

12

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более:

длина;

ширина;

высота



150

23

18



178

78,5

28



185

68

30

Масса, г, не более

56

230

200

Условия эксплуатации:

температура окружающей среды, ºС

относительная влажность, %, не более



от +15 до +35



98

Время наработки на отказ, ч, не менее

10000

Средний срок службы, лет

10



Производитель- РФ: ВОСТОК-7

Габариты, мм- 150*23*18

Вес, кг- 0,056

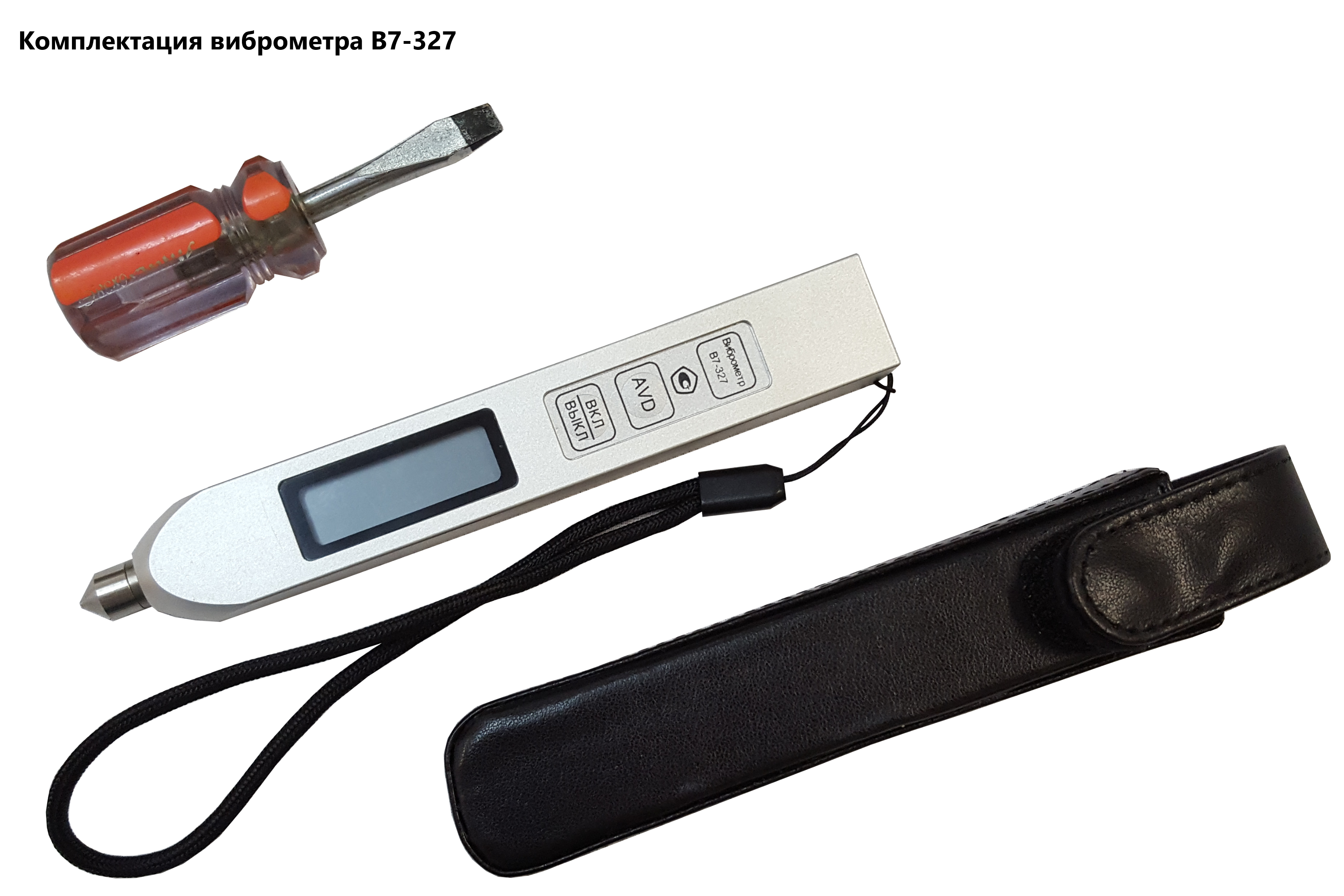

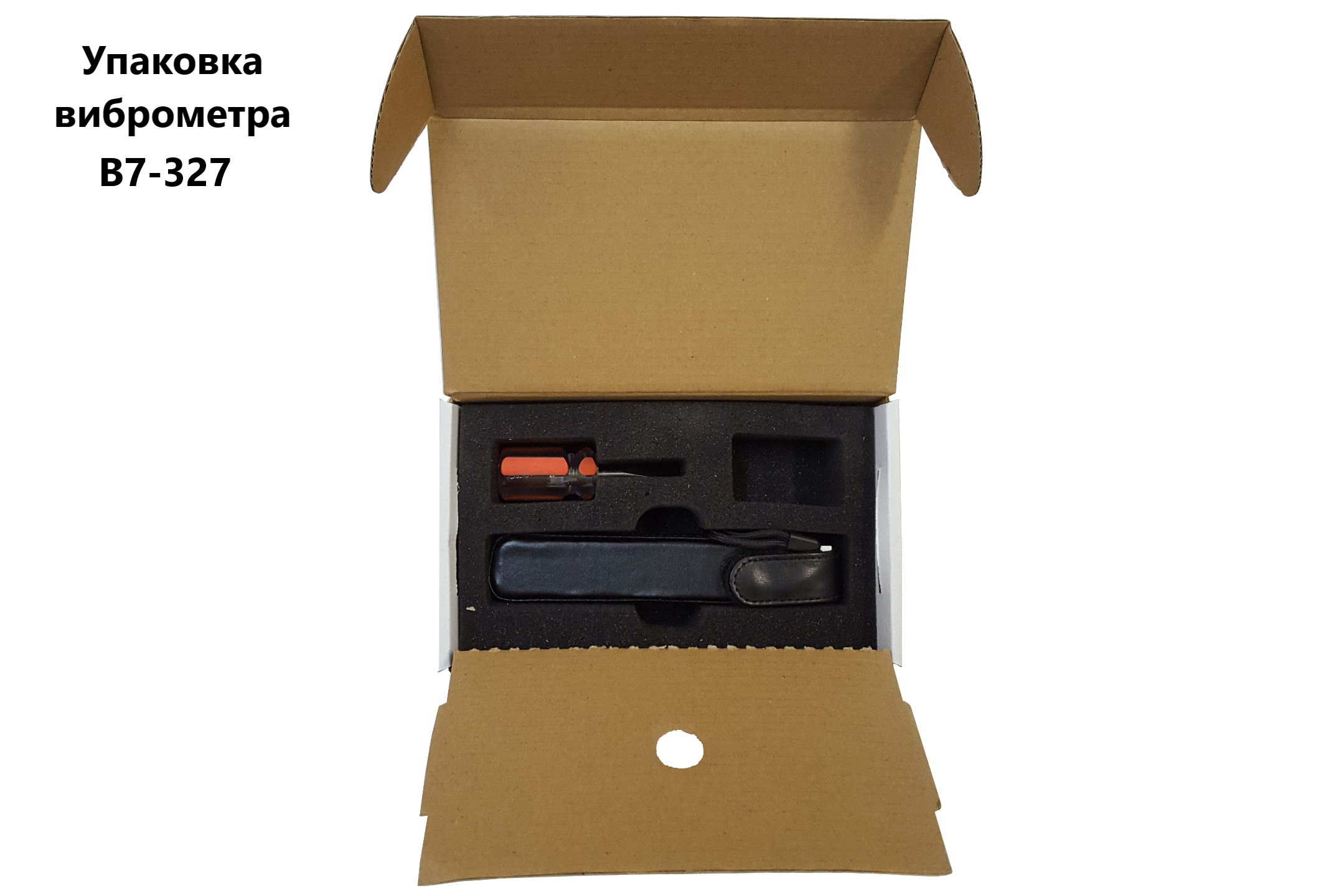

Комплект поставки портативного виброметра В7-327:

Модель

Наименование

К-во

Все

Руководство по эксплуатации с Паспортом

Свидетельство о поверке (ФГИС АРШИН)

1 экз.

1 экз.

В7-317,

В7-327

Виброметр

Кожаный чехол

Отвёртка

Картонная коробка

1 шт.

1 шт.

1 шт.

1 шт.

В7-337

Виброметр

Выносной датчик с кабелем

Магнитное основание с 2-мя болтами

Адаптер питания

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

В7-557

Виброметр

Выносной датчик с кабелем

Магнитное основание с 2-мя болтами

Адаптер питания

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

В7-220

Виброметр с внутренним датчиком

Щуп короткий для измерений на высоких частотах

Выносной датчик измерения температуры (диапазон -20…+4000С) с кабелем

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Дополнительная комплектация

В7-337

Щуп с насадкой для датчика

На заказ

В7-557

Щуп с насадкой для датчика

ПО обработки данных с кабелем для связи с ПК

Лазерный датчикдля контроля числа оборотов (или собственной частоты)

На заказ

В7-220

Выносной датчик с кабелем (поставляется только вместе с заказанным измерительным блоком)

Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц

Магнитное основание с 2-мя болтами

Наушники-стетоскопы

На заказ
