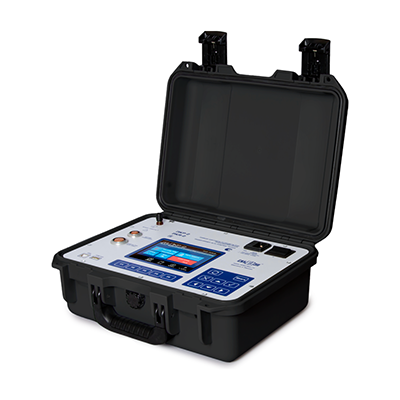

Прибор контроля устройств РПН трансформаторов ПКР-2М
Прибор контроля устройств РПН трансформаторов ПКР-2М предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование без демонтажа и вскрытия бака (метод DRM), методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.
Режим безразборной диагностики (метод DRM) позволяет проводить проверку технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. Данная диагностика позволяет получать осциллограммы переключения контактора для широкого круга переключающих устройств, кроме реакторного типа.
Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.
Для снятия круговых диаграмм приборы комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.
Осциллографирование и снятие круговых диаграмм фиксируется одновременно по трем фазам. Для работы с приборами не требуется подключение дополнительных элементов, все подстройки к конкретному устройству РПН выполняются в приборах автоматически.
С помощью приборов можно проверить реакторное устройство РПН в статическом режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.
Сохранение результатов измерений происходит в энергонезависимой памяти приборов, на внешнем Flash-накопителе, а также возможна передача их в компьютер. Для представления информации в графическом или табличном виде приборы оборудованы большим цветным сенсорным дисплеем.
Для удобства прямого подключения к контактам устройства РПН (без использования метода DRM), когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами.
Отличительные особенности:
Технические характеристики прибора контроля устройств РПН трансформаторов ПКР-2М:
|
Диапазон измерений интервалов времени |
0,01 ÷ 1200 с |
|
Точность |
±(3+tx)×10−4 с |
|
Разрешающая способность |
±0,1 мс |
|
Диапазон измерений угловых перемещений |
2˚ ÷ 360˚ |
|
Точность |
±0,56˚ |
|
Диапазон измерений силы постоянного тока |
1 ÷ 4 А |
|
Диапазон измерений электрического напряжения постоянного тока |
1 ÷ 20 В |
|
Диапазон измерений электрического сопротивления постоянному току |
1 ÷ 20 Ω |
|
Точность |
±5 % |
|
Частота дискретизации измерения сопротивления на канал |
10 ±0,1 кГц |
|
Максимальное время регистрации круговой диаграммы |
20 мин |
|
Максимальное время регистрации осциллограммы методом DRM |
20 мин |
|
Питание (встроенная батарея) |
Литий-ионная |
|
Время заряда аккумулятора |
2,5 ч |
|
Время работы от встроенного аккумулятора |
2 ÷ 8 ч |
|
Связь с ПК |
USB и USB host |
|
Дисплей |
Цветной графический TFT сенсорный, 640x480 точек |
|
Потребляемая мощность в режиме ожидания |
< 15 Вт |
|
Потребляемая мощность в режиме измерений |
< 210 Вт |
|
Питание (сетевое напряжение) |
~ 150-242 В, 50 Гц = 150-300 В |
|
Габариты |
360×290×165 мм |
|
Масса прибора ПКР-2 / ПКР-2М |
5,1 / 6,1 кг |
|
Защита от окружающей среды |
IP 64 (крышка прибора закрыта) |
|
Диапазон температуры при работе с прибором |
от -20 °C до +40 °C |
|
Межповерочный период |
3 года |
|
Межкалибровочный период |
3 года |
|
Язык интерфейса и руководства пользователя |
Русский / Английский |
Комплект поставки:
|

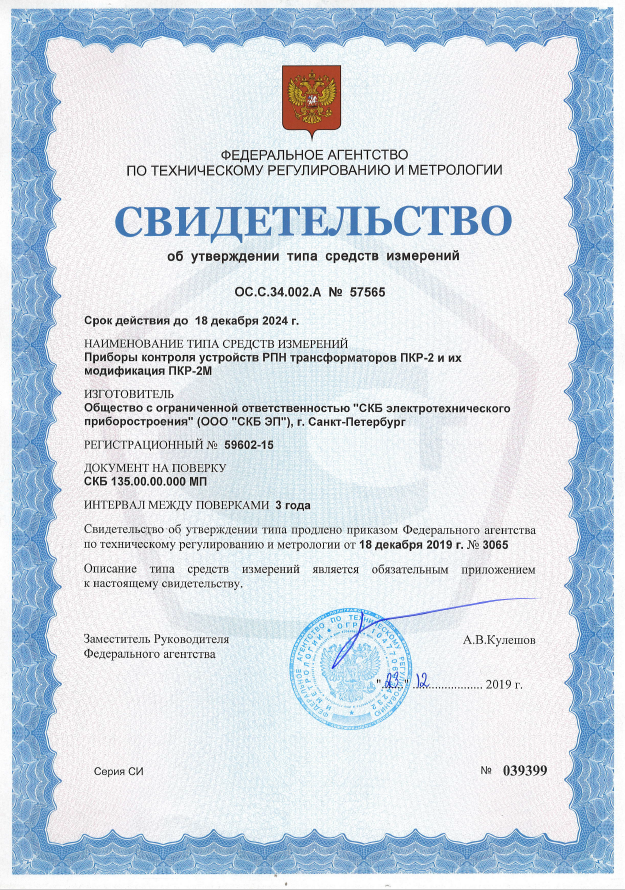

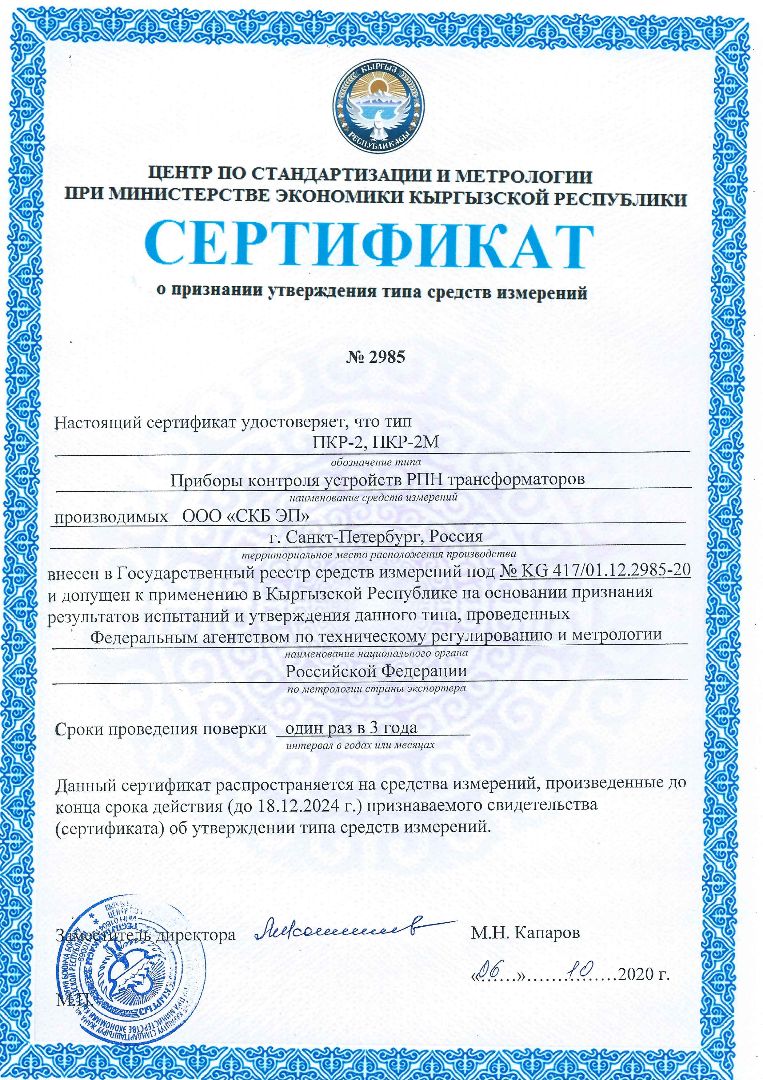

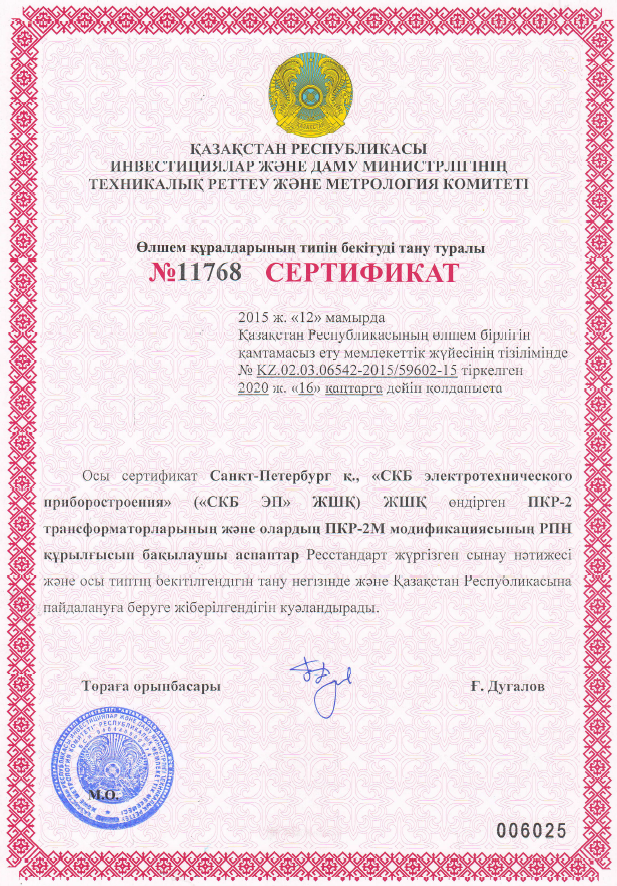

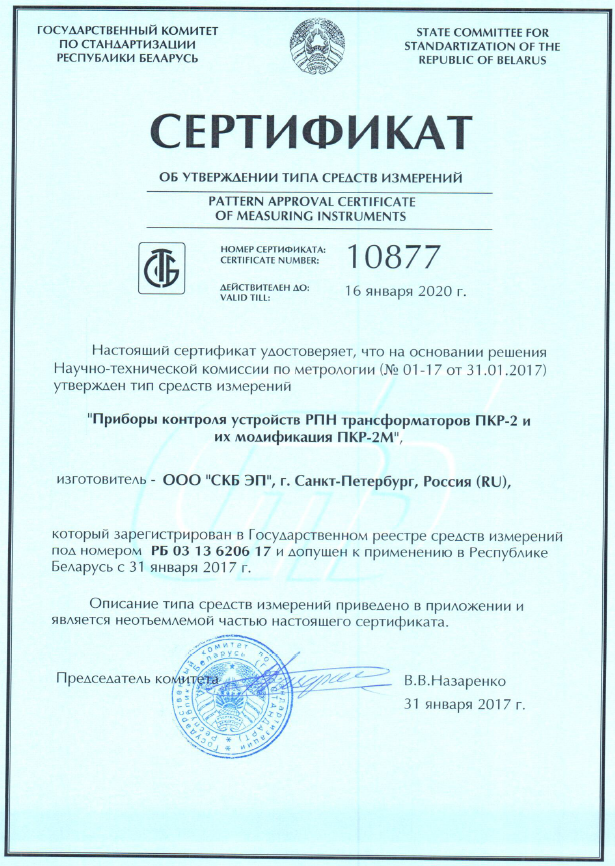

Сертификаты |
|
|
|
