Артикул: 4829515, 4829532
|

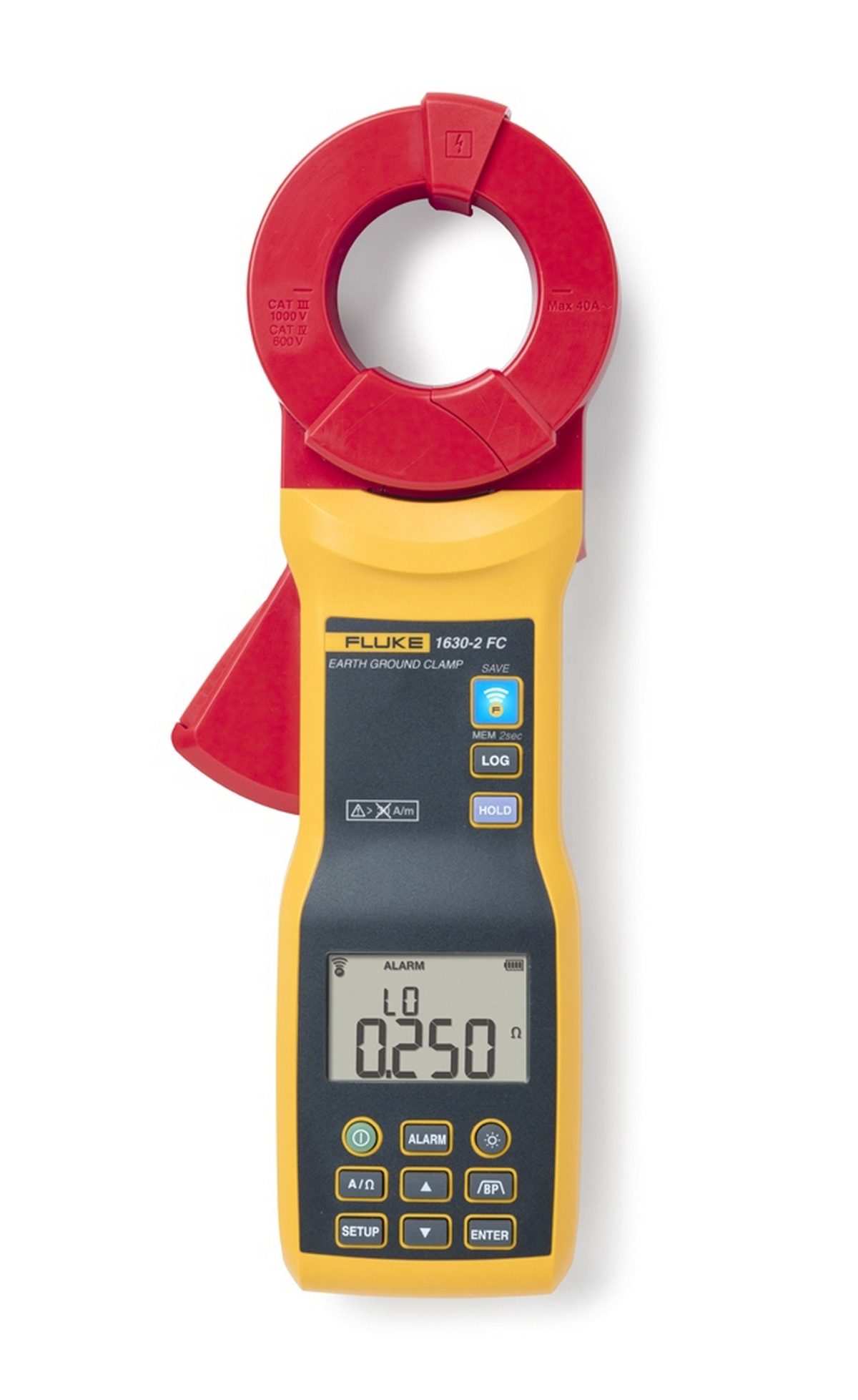

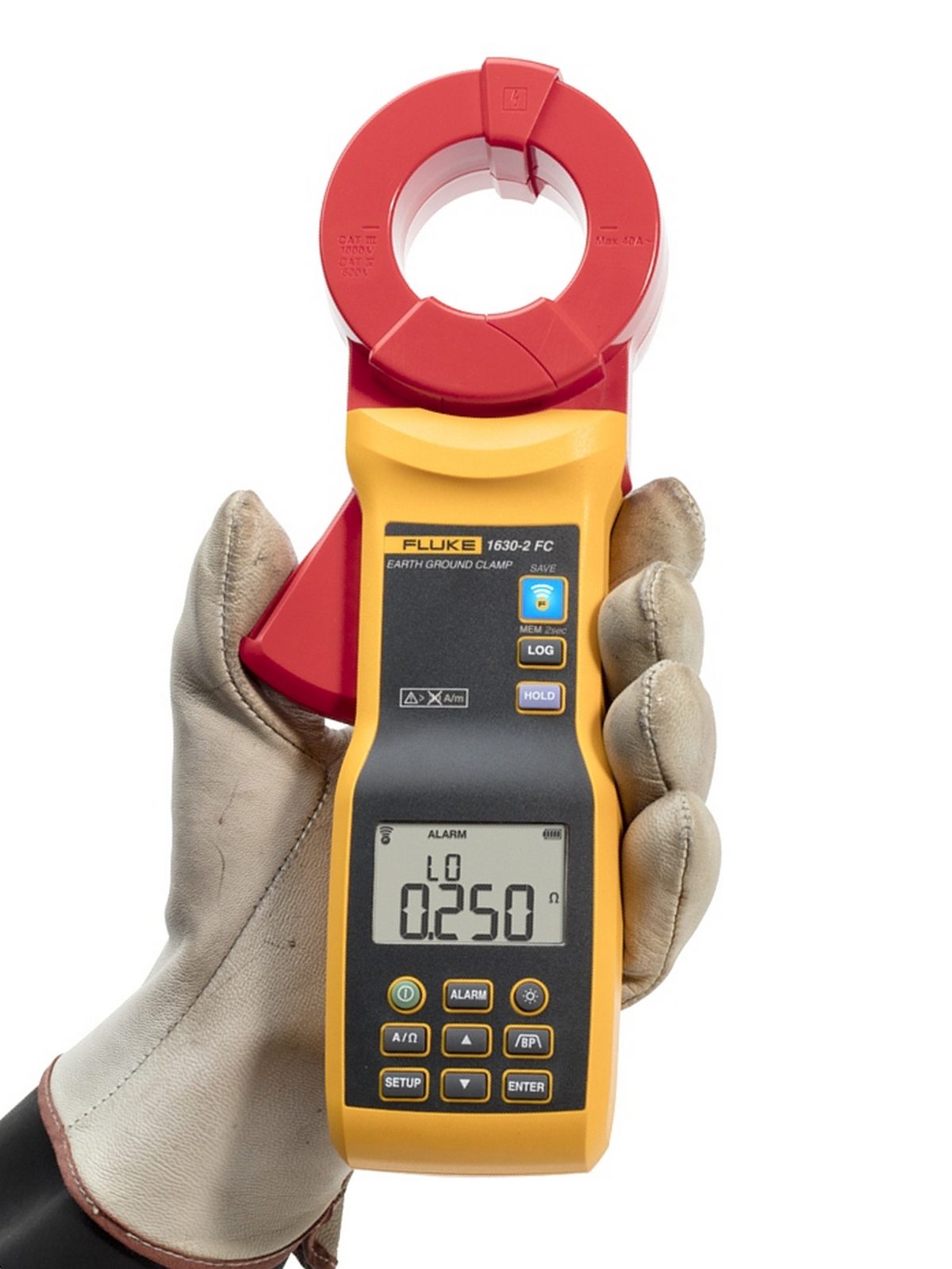

Клещи для измерения контура заземления Fluke 1630-2 отображают данные по замеру тока утечки в контуре заземления в диапазоне от 0,2 мА до 1000 мА без отключения заземляющего устройства. Это позволяет проводить измерения в труднодоступных местах без доступа к почве, на опорах ЛЭП и внутри зданий.
Применение двойных зажимов в клещах Fluke 1630-2 позволяет провести замеры в системах с многоточечным заземлением. Устройство выполняет два технологических замера – известное напряжение фиксированной амплитуды, индуцированное одними клещами, измеряется с помощью вторых клещей. Бесконтактные замеры определяют сопротивления контура автоматически.
Встроенная память клещей для измерения контура заземления Fluke 1630-2 рассчитана на 32 000 измерений. Запись параметров происходит через заданные оператором промежутки времени. Благодаря этому, нет необходимости постоянно передавать данные измерений на мобильное устройство или другой носитель данных.
Защита от помех обеспечивается встроенным полосовым фильтром. Перед началом измерений вы можете выставить необходимые настройки этого параметра и устранить нежелательные помехи от сети переменного тока или электрооборудования. С помощью фильтра вы получите точный результат измерений.
Установка беспроводного соединения между клещами для измерения контура заземления Fluke 1630-2 и смартфоном или планшетом осуществляется с помощью беспроводной системы Fluke Connect. Благодаря этому программному обеспечению, вы можете в автоматическом режиме синхронизировать токоизмерительные клещи с мобильным устройством и перенести туда результаты работы. В дальнейшем, их удобно использовать для составления отчетов или ведения журнала статистики.
Безэлектродные клещи Fluke 1630-2 FC для проверки контуров заземления и обнаружения токов утечки переменного тока позволяют быстро и безопасно измерять сопротивление заземления и выполнять проверки на наличие тока утечки переменного тока в помещении и на улице.
Безэлектродные клещи для проверки заземления Fluke 1630-2 FC позволяют определять наличие тока утечки, не отключая заземляющий стержень от системы заземления — это идеально подходит для поиска и устранения неисправностей в системах. Высокопрочные зажимы клещей остаются выровненными и откалиброванными даже при ежедневном использовании в промышленных условиях эксплуатации.
Клещи Fluke 1630-2 FC поддерживают беспроводную систему Fluke Connect (может быть недоступна в некоторых регионах). Система Fluke Connect позволяет беспроводным способом устанавливать соединение между клещами и приложением на смартфоне или планшете. Приложение позволяет отображать измерения сопротивления заземления на экране смартфона или планшета. Эти измерения, GPS-координаты с телефона и изображения можно сохранять в облачном хранилище Fluke Connect для последующей передачи коллегам.
Регистрация измерений. Экономьте время благодаря автоматической регистрации данных с предварительно заданными интервалами. Сохранение в памяти до 32 760 результатов измерений, выполненных с заданным интервалом регистрации;
Порог сигнализации. Настраиваемая пользователем функция сигнализации о выходе за установленные верхние / нижние пределы обеспечивает быструю оценку измеряемых параметров;
Полосовой фильтр. Выбираемая пользователем функция полосового фильтра позволяет устранять нежелательные помехи при измерении тока утечки в цепях переменного тока.
| Электрические характеристики | |
|---|---|
| Максимальное напряжение на контуре заземления | 1000 В |
| Тип элементов питания | 4 щелочные батареи 1,5 В AA IEC/EN LR6 |
| Время работы от батареи | Более 15 часов |
| Диапазон частот | От 40 Гц до 1 кГц |
| Класс защиты от проникновения | IEC/EN 60529: IP30 с закрытым зажимом |
| ЖК дисплей | |
| Цифровые показания | 9999 отсчетов |
| Частота обновления | 4/с |
| Диапазон температуры | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до +122 °F) |
| Диапазон температуры хранения | От –20 до +60 °C (от –4 до +140 °F) |
| Рабочий диапазон влажности | Без конденсации (< > |
| Отн. влажность ≤ 90 % (при температуре от 10 до 30 °C [от 50 до 86 °F]) | |
| Отн. влажность ≤ 75 % (при температуре от 30 до 40 °C [от 86 до 104 °F]) | |
| Отн. влажность ≤ 45 % (при температуре от 40 до 50 °C [от 104 до 122 °F]) | |
| (без конденсации) | |
| Высота над уровнем моря | Рабочая 2 000м, Хранения 12 000 м |
| Эталонная температура | 23 ± 5 °C (73 ± 9 °F) |
| Температурный коэффициент | 0,15 % x (указанная погрешность) / 1 °C (для значений температуры < > 28 °C |
| [< > 82,4 °F]) | |
| Индикация перегрузки | OL |
| Характеристика показаний дисплея с | Исходное сопротивление (Ом) |
| эталоном сопротивления контура |
0,417 (0,474 мин - 0,531 макс) |
| 0.5 (0,443 мин - 0,558 макс) | |
| 10 (9,55 мин - 10,45 макс) | |
| 100 (96 мин - 104 макс) | |
| Объем памяти для регистрации данных | Не менее 32 760 измерений |
| Безопасность | |
| Общие сведения | IEC/EN 61010-1: Степень загрязнения 2 IEC/EN 61557-1 |
| Измерение | IEC/EN 61010-2-032: CAT IV 600 В / CAT III 1000 В |
| Токоизмерительные клещи для измерения тока утечки | IEC/EN 61557-13: Класс 2, ≤ 30 А/м |
| Сопротивление на землю | IEC/EN 61557-5 |
| Эффективность защитных мер | IEC/EN 61557-16: частота отсечки 20 кГц (-3 дБ) |
| Электромагнитная совместимость (ЭМС) | |
| Международные нормы | IEC/EN 61326-1: Портативный, электромагнитная обстановка, CISPR 11 (Радиопомехи индустриальные): Группа 1, Класс B, IEC/EN 61326-2-2 |
| Беспроводная радиосвязь | |
| Диапазон частот | От 2412 до 2462 МГц |
| Выходная мощность | < > |
| Радиочастотная сертификация | FCC ID:T68-FBLE IC:6627A-FBLE |
| Общие технические характеристики | |
| Максимальный размер проводника | ок. 40 м |
| Размеры (Д x Ш x В) | 283 x 105 x 48 мм (11,1 x 4,1 x 1,9 дюйма) |
| Масса | 880 гр |
| Рабочая температура | От –10 до +50 °C (от 14 до +122 °F) |
| Температура хранения | От –20 до +60 °C (от –4 до +140 °F) |
| Эталонная температура | 23 ± 5 °C (73 ± 9 °F) |
| Температурный коэффициент | 0,15 % x (указанная погрешность) / 1 °C (для значений температуры < > 28 °C [< > 82,4 °F]) |
| Индикация перегрузки | OL |
| Объем памяти для регистрации данных | Не менее 32 760 измерений |
| Рабочий диапазон влажности | ≤ 90 % (при температуре от 10 до 30 °C; ≤ 75 % (при температуре от 30 до 40 °C; ≤ 45 % (при температуре от 40 до 50 °C |
| Высота над уровнем моря | Рабочая -2 000м, хранения - 12 000 м |
| Диапазон | Погрешность [1] ± (% от показания + Ом) | |
|---|---|---|
| Сопротивление контура заземления | ||
| от 0,025 Ом до 0,249 Ом | 1,5% + 0,02 Ом | |
| от 0,250 Ом до 0,999 Ом | 1,5% + 0,05 Ом | |
| от 1,000 Ом до 9,999 Ом | 1,5% + 0,10 Ом | |
| от 10,00 Ом до 49,99 Ом | 1,5% + 0,30 Ом | |
| от 50,00 Ом до 99,99 Ом | 1,5% + 0,50 Ом | |
| от 100,0 Ом до 199,9 Ом | 3,0% + 1,0 Ом | |
| от 200,0 Ом до 399,9 Ом | 5,0% + 5,0 Ом | |
| от 400 Ом до 599 Ом | 10,0% + 10 Ом | |
| от 600 Ом до 1500 Ом | 20,00% | |
| [1] Сопротивление контура без учета индуктивности, по центру проводника и перпендикулярно зажиму. | ||
| Ток утечки на землю, мА | ||
| Диапазон | Разрешение | Погрешность [1] ± (% от показания + мА) |
| Автоматический выбор диапазона, 50/60 Гц, истинное среднеквадратическое значение, коэффициент формы CF ≤ 3 | ||
| От 0,200 до 3,999 мА | 1 мкА | 2,0 % + 0,05 мА |
| от 4,00 до 39,99 мА | 10 мкА | 2,0 % + 0,03 мА |
| от 40,0 до 399,9 мА | 100 мкА | 2,0 % + 0,3 мА |
| от 0,400 до 3,999 A | 1 мА | 2,0 % + 3 мА |
| от 4,00 до 39,99 А | 10 мА | 2,0 % + 30 мА |
| [1] Применимо к частоте сигнала * от 40 Гц до 1 кГц с выключенным фильтром * от 40 Гц до 70 Гц с включенным фильтром | ||
| Характеристика показаний дисплея с эталоном сопротивления контура | ||
| Входное значение (Ом) | Минимальное | Максимальное |
| 0,474 | 0,417 | 0,531 |
| 0,5 | 0,443 | 0,558 |
| 10 | 9,55 | 10,45 |
| 100 | 96 | 104,0 |
| Электрические характеристики | ||
| Максимальное напряжение заземления | 1000 В | |
| Индикатор перегрузки | OL | |
| Максимальный неразрушающий ток | 100 А непрерывно, 200 А (<1 > | |
| Объем регистрации данных | не менее 32 760 измерений | |
| Интервал регистрации данных | от 1 секунды до 59 минут и 59 секунд | |
| Диапазон частот | от 40 Гц до 1 кГц | |
| Общие характеристики | ||
| Размер проводника | приблизительно 40 мм | |
| Размеры (Д x Ш x В) | 283 мм x 105 мм x 48 мм | |
| Масса | 880 г | |
| ЖК-экран | Цифровое показание 9999 отсчетов Частота обновления 4/с |
|
| Класс защиты от проникновения загрязнений | IEC/EN 60529: IP30 с закрытым зажимом | |
| Тип батареи | 4 x 1,5 В AA щелочные IEC/EN LR6 (x4) | |
| Ресурс батареи в режиме измерения сопротивления заземления с выключенной подсветкой и выключенным режимом радиосвязи | более 15 часов | |
| Рабочая температура | от -10 °C до +50 °C | |
| Температура хранения | от -20 °C до +60 °C | |
| Беспроводная радиосвязь | ||
| Диапазон частоты | от 2412 МГц до 2462 МГц | |
| Выходная мощность | <10 > | |
| Сертификация радиочастоты | FCC ID: T68-FBLE IC: 6627A-FBLE | |
| Безопасность | ||
| Общая | IEC/EN 61010-1: Степень загрязнения 2 IEC/EN 61557-1 | |
| Измерения | IEC/EN 61010-2-032: CAT IV 600 В / CAT III 1000 В | |
| Токоизмерительные клещи для измерения тока утечки | IEC/EN 61557-13: Класс 2, ≤ 30 А/м | |
| Сопротивление на землю | IEC/EN 61557-5 | |
|
