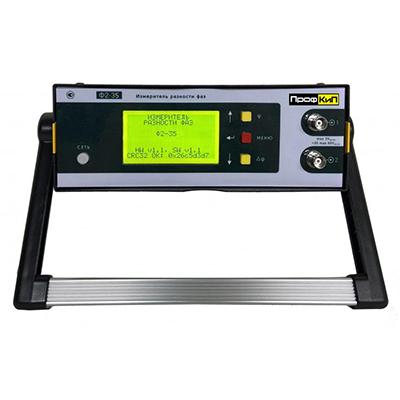

Измеритель разности фаз ПрофКиП Ф2-35
Измеритель разности фаз ПрофКиП Ф2-35 предназначен для измерения разности фаз между двумя синхронными синусоидальными сигналами с цифровым отображением информации. Прибор может быть использован для снятия фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т.д.
Прибор предназначен для работы в цеховых и лабораторных условиях при температуре окружающей среды от +5 до +45 °С и относительной влажности не более 95%.
Приборы разработаны и выпускаются компанией ПрофКиП для замены устаревших моделей измерителей Ф2-1, Ф2-3, Ф2-4, Ф2-7, Ф2-13, Ф2-16, Ф2-28, Ф2-34.
Отличительные особенности:
Технические характеристики измерителя разности фаз ПрофКиП Ф2-35:
| Диапазон измерений углов фазового сдвига сигналов, градус | от 0,1 до 359,99 |
| Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус | ±(0,25/U+10-7·f) |
| Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1 В, градус | ±(0,05+10-7·f) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус | ±0,02·А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус | ±0,03·А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус | ±0,05·А |
| Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В | от 0,001 до 1 |
| Диапазон входных напряжений со встроенным делителем 1:30, В | от 0,1 до 30 |
| Диапазон входных напряжений с внешним делителем 1:200, В | от 0,5 до 200 |
| Параметры электрического питания: | |
| – напряжение переменного тока, В | от 200 до 240 |
| – частота переменного тока, Гц | от 47 до 63 Гц |
| Максимальная потребляемая мощность, не более, В·А | 30 |
| Входное активное сопротивление измерителя, не менее, МОм | 1 |
| Габаритные размеры, мм, не более: | |
| – высота | 90 |
| – ширина | 270 |
| – глубина | 390 |
| Масса, кг, не более | 4,8 |
| Условия эксплуатации: | |
| – температура окружающей среды, °C | от +18 до +28 |
| – относительная влажность, не более, % | 80 |
Комплект поставки:
* – в комплект измерителей указанные позиции могут входить в зависимости от условий поставки
|

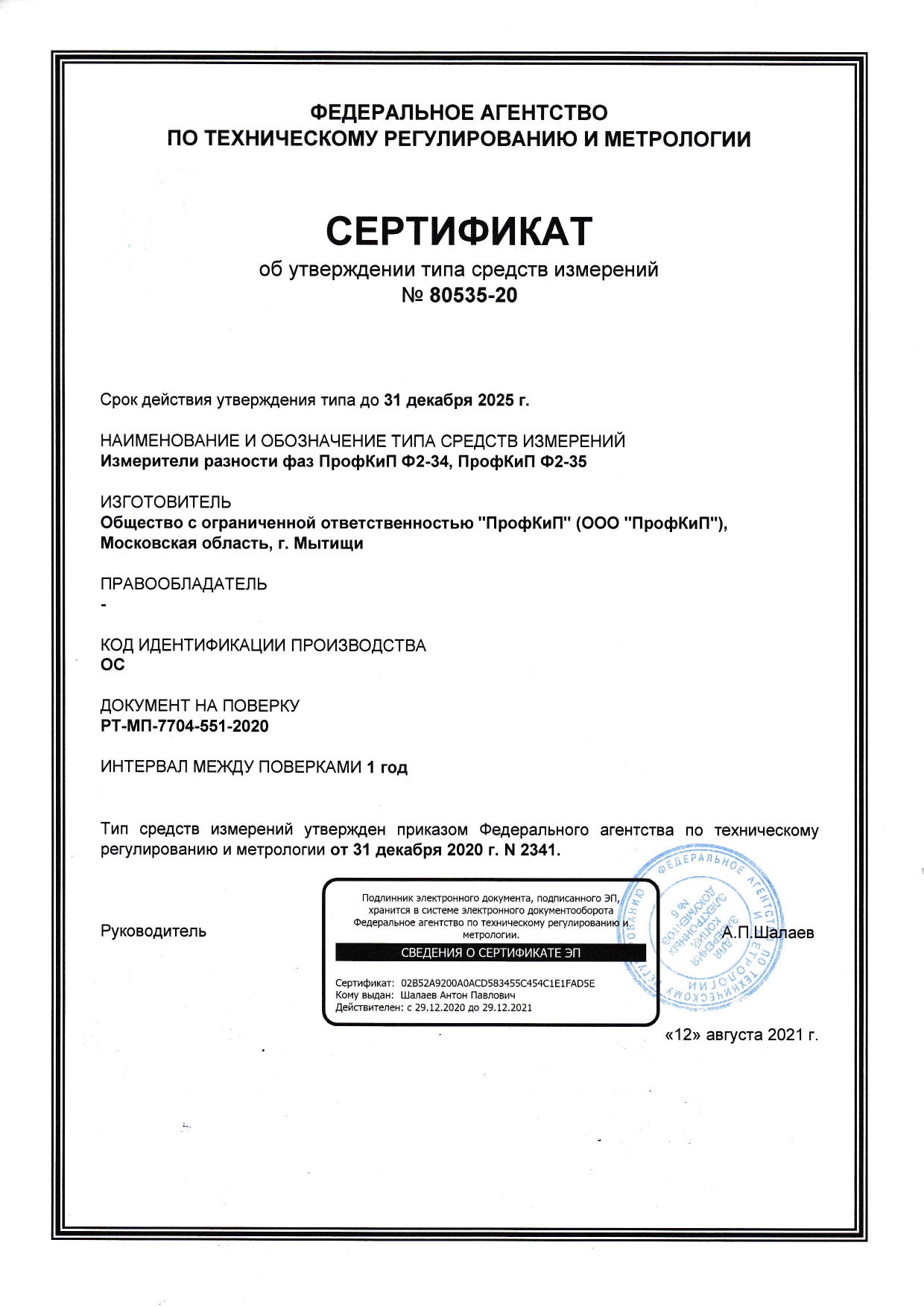

Сертификаты |
||||||
|
||||||
|
|
||||||
|
