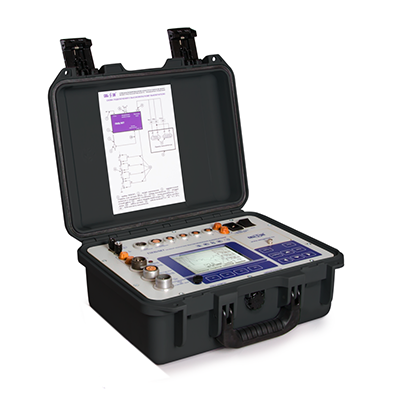

    Прибор контроля высоковольтных выключателей ПКВ/М7

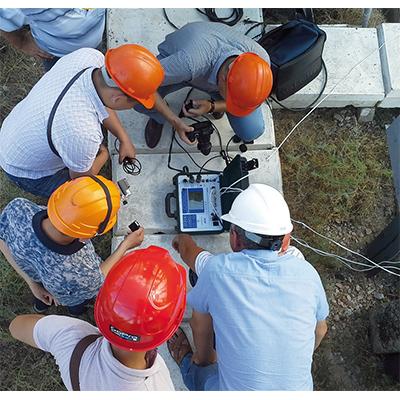

  • Прибор ПКВ/М7 в работе

    /images/all/3/18430/big/img_14.jpg

    Прибор ПКВ/М7 в работе

    Прибор ПКВ/М7 в работе

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
СКБ ЭП


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Прибор контроля высоковольтных выключателей ПКВ/М7



Прибор контроля высоковольтных выключателей ПКВ/М7 предназначен для измерения характеристик элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.

Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.

Высокая точность измерения временных характеристик (±0,1 мс), характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей спо- собностью в 0,09° и 0,5 мм.

Оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 14А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний электромагнитов управления при пониженном напряжении.

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.



Прибор регистрирует:



  • Зависимости скорости от времени и от хода
  • Зависимости токов и напряжений электромагнитов от времени и хода
  • Диаграммы процессов замыкания-размыкания контактов



Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.



Проверка высоковольтных выключателей в простых и сложных циклах



Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.

По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:



Диапазон ПУВ-регулятора
Положения РД 34.45-51.300-97
9.10. П, С.
9.10. П, С. 12.4. П, С. 13.3. П, С.
Масляные и электромагнитные выключатели
Выключатели нагрузки
Элегазовые выключатели
Вакуумные выключатели
0,2 ÷ 0,95 Uном
0,65 ÷ 0,85 Uном
0,65 ÷ 0,85 Uном 0,65 ÷ 0,7 Uном 0,7 ÷ 0,85 Uном



ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования. Дополнительно, может работать под управлением ПК в качестве измерительного блока или в качестве носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.



Отличительные особенности:



  • Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
  • Проводит измерение токов и напряжений электромагнитов и соленоидов токовыми клещами
  • Встроенный коммутатор для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока
  • Встроенная память и возможность передачи данных на ПК для обработки, хранения и анализа данных
  • связь с ПК и каналы передачи данных: USB host, LAN, RS-232 и RS-485;
  • Диапазон температуры эксплуатации: -20 °C - +40 °C
  • IP64 (крышка кейса закрыта) // IP20 (крышка кейса открыта)





Технические характеристики прибора ПКВ/М7:



Количество каналов контроля контактов выключателя

4

Диапазон измерения и регистрации временных интервалов

0,001 ÷ 5,2 с

Точность

± 104[1 + txс

Диапазон измерения линейных перемещений

1 ÷ 900 мм

Точность

±[1+0,0005*Sx]мм

Диапазон измерения угловых перемещений

0,09◦ ÷ 360◦

Точность

±[0,2 + 0,001*ax]

Диапазон измерения скорости движения

0,002 ÷ 20 м/с

Точность в диапазоне 0,02 ÷ 10 м/с

±2 %

Циклы силового коммутатора

О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо

Максимальный коммутируемый ток

±14 А

Диапазон измерения напряжения по входу "Напряжение коммутатора "

±350 В

Диапазон измерений напряжения каналом "Вход аналоговый"

0 ÷ 12 (униполярный режим) В
±6 (биполярный режим) В

Диапазоны измерения сопротивления канала "Вход аналоговый"

0 ÷ 160 Ω (выходной ток 60 мА)
0 ÷ 2500 Ω (выходной ток 4 мА)

Связь с ПК

USB host, LAN, RS-232 и RS-485

Дисплей

Графический ч/б LCD 320х240 точек

Потребляемая мощность

60 Вт

Питание (сетевое напряжение)

Примечание: Для питания  привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания - по заказу.

~ 100-242 В49,5-60,5 Гц

= 100-340 В

Габариты

360х290х165 мм

Масса прибора

7 кг

Защита от окружающей среды

IP 64 (крышка прибора закрыта)

IP 40 (крышка прибора открыта)

Диапазон температуры при работе с прибором

от -20 °C до +40 °C

Гарантийный период

13 месяцев

Межповерочный период

1 год

Межкалибровочный период

1 год

Язык интерфейса и руководства пользователя

Русский


tx - измеряемый интервал времени, с
Sx - измеряемое расстояние, мм
ax - измеряемый угол, град.
Тп - длительности произвольной паузы
Тзо - длительность задержка отключения



Комплект поставки:



  • Измерительный блок ПКВ/М7
  • Датчик линейного перемещения ДП12
  • Стержень измерительный с футляром
  • Датчик углового перемещения ДП21
  • Кабель датчика
  • Кабели полюсов. Полюс А, В, С, D
  • Кабель дистанционного пуска
  • Кабель местного пуска
  • Кабель входного напряжения коммутатора
  • Кабель измерения сопротивления
  • Комплект крепежных приспособлений для выключателей российского производства
  • Кабель сетевой
  • Провод заземления
  • Кабель LAN
  • Наконечники под винт М5 - 8 шт.
  • Предохранители: ВП2Б-1В-2А - 2шт., ВП2Б-1В-10А - 2шт.
  • Сумка для комплекта крепежных изделий
  • Сумка для переноса кабелей
Введите число *


Введите число *
Сертификаты

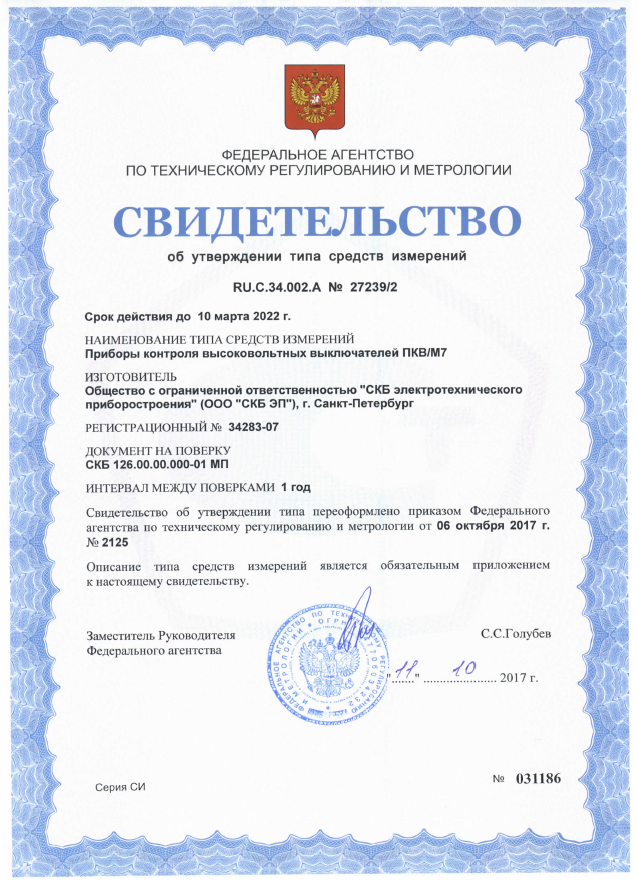

Свидетельство об утверждении типа СИ

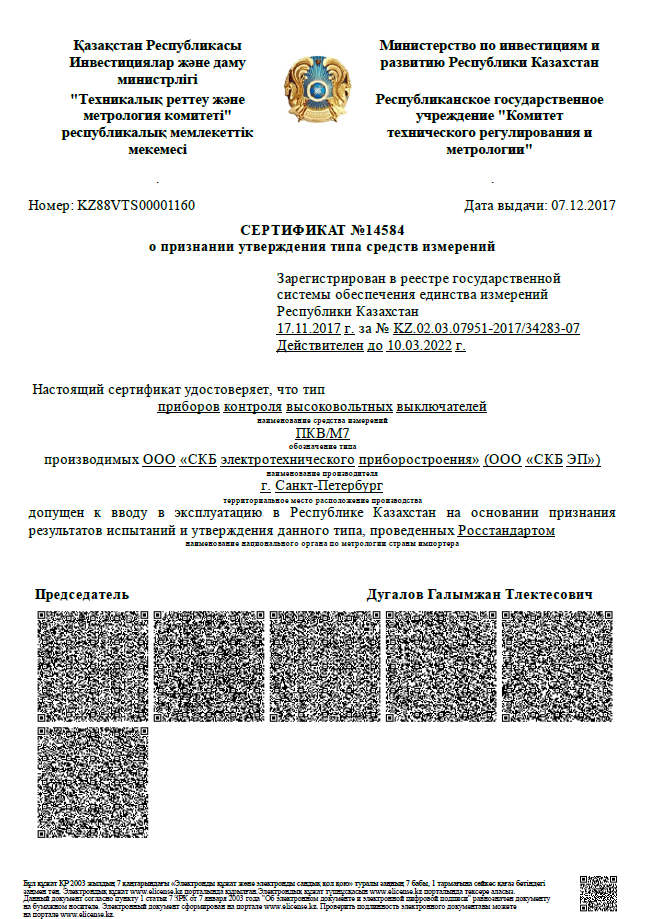

Зарегистрирован в Госреестре Республики Казахстан

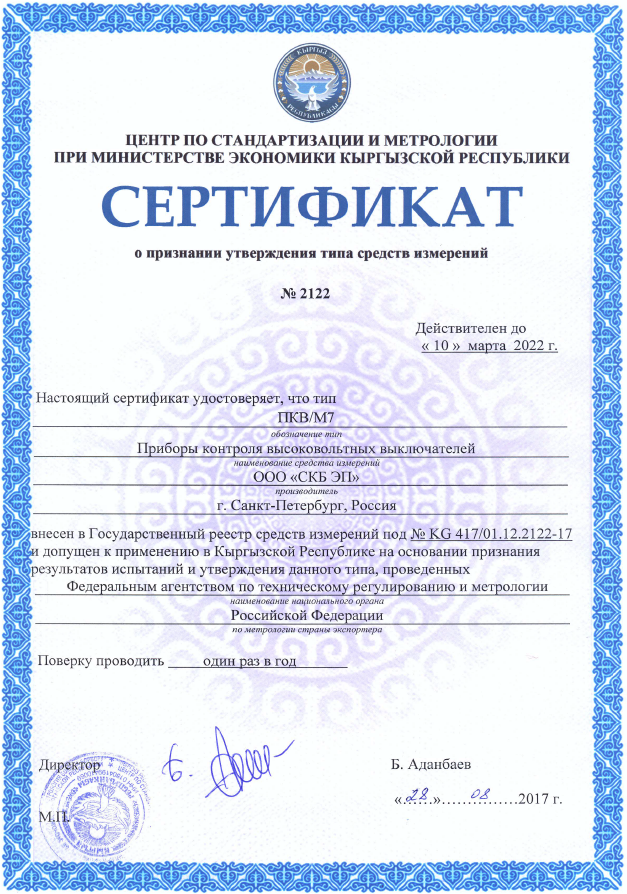

Зарегистрирован в Госреестре Киргизской Республики

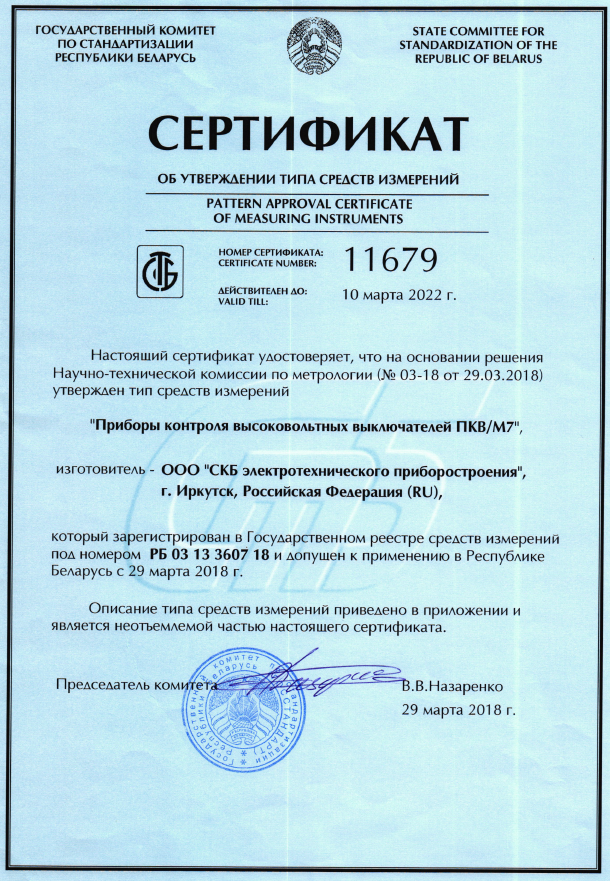

Зарегистрирован в Госреестре Республики Беларусь
