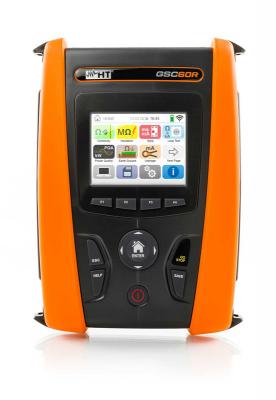

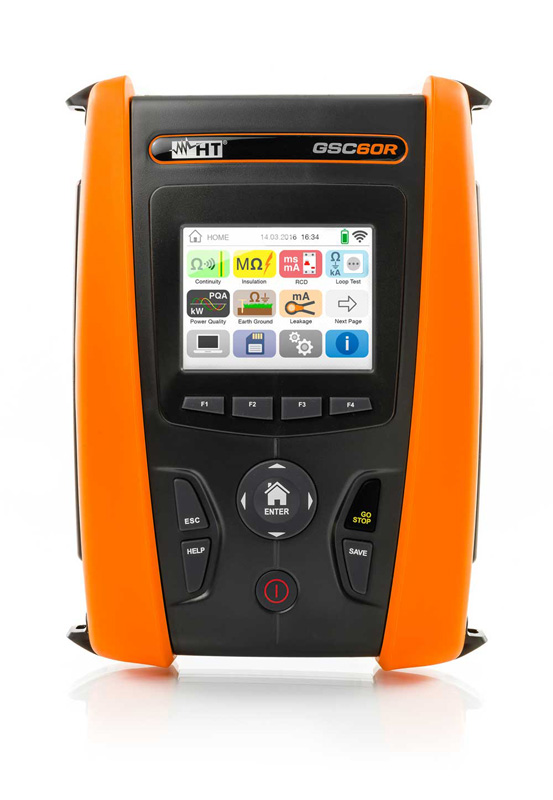

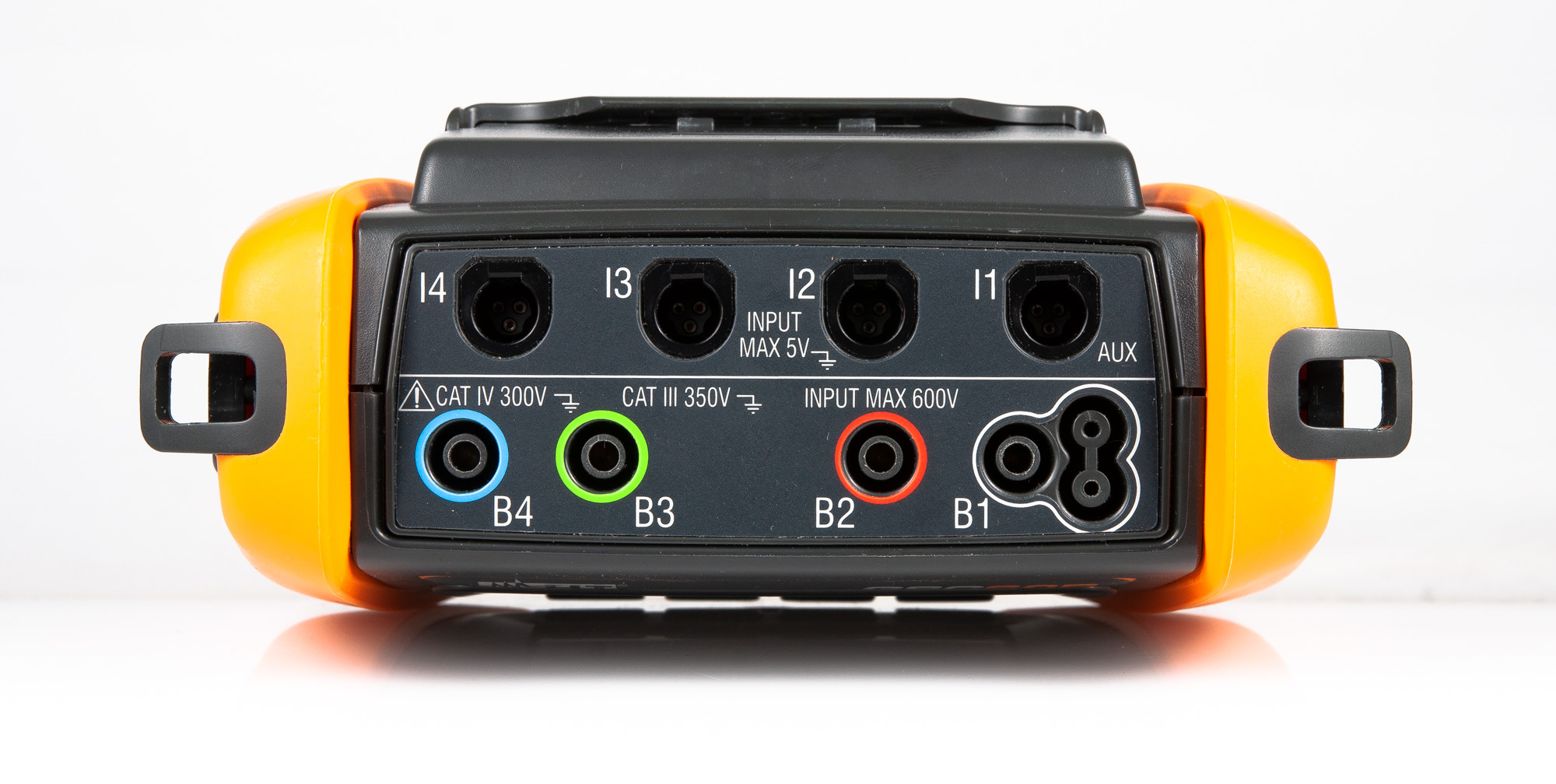

Артикул: GSC60R
|
Особенности измерителя параметров электрических сетей GSC60R:
Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА);
Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности;
Измерение энергии (активной и реактивной);
Измерение параметров УЗО (АС, А, B – общего, селективного типа и с задержкой), максимальный тестовый ток 10 А (опция): расширенный цикл тестирования автоматов защиты, выключателей, предохранителей и калибровка токоведущих проводников;
Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З»;
Измерение сопротивления изоляции (50, 100, 250, 500, 1000 В);
Измерение сопротивления заземления и проводимости грунта;
Определение правильности подключения и порядка чередования фаз;
Детектирование и регистрация аномалий напряжения (выбросы, провалы перенапряжения, импульсы) с разрешением 10 мс;
Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники);
Измерение и запись тока утечки, температуры и влажности, освещенности (опционально);
Запись 632 показателей качества электроэнергии (ПКЭ) и параметров электросети на максимальном интервале >2-х месяцев;
Интервалы усреднения при регистрации : 2 сек, 5 сек,10 сек, 30 сек, 1 мин, 2 мин, 5 мин, 10 мин,15 мин, 30 мин;
Анализ и запись в облачное хранилище ПКЭ с помощью планшета или смартфона в реальном времени;
Приложение HTANALYSIS™ позволяет отображать все входные сигналы, гармоники, векторные диаграммы, а также производные функции на всех фазах;
Внутренняя память регистратора 8 МБ, сохранение результатов тестирования (999 ячеек);
Интерфейс WIFI и USB (опто-развязанный);
Сенсорный цветной графический ЖК-дисплей (320 х 240);
Батарейное или аккумуляторное питание (+ сетевой адаптер).
Технические характеристики измерителя параметров электрических сетей GSC60R:
|
Параметр |
Значение |
|||
|
В РЕЖИМЕ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ЭЛЕКРОБЕЗОПАСНОСТИ 1Ф И 3Ф СИСТЕМ ЭНЕРГОСНАБЖЕНИЯ |
||||
|
Напряжение (тест УЗО, петли, чередование фаз) |
||||
|
Диапазон измерений |
15 В ....460 В |
|||
|
Разрешение |
1 В |
|||
|
Погрешность |
± (3,0 % + 2 ед.сч.) |
|||
|
Чередование фаз |
индикация |
|||
|
Частота напряжения |
||||
|
Основная гармоника |
47,0 ....63,6 Гц |
|||
|
Разрешение |
0,1 Гц |
|||
|
Погрешность |
± (0,1 % + 1 ед.сч.) |
|||
|
Измерение целостности защитных проводников |
||||
|
Максимальное напряжение теста |
От 4 до 12 В, постоянное (без нагрузки) |
|||
|
Тестовый ток |
> 0,2 А, постоянный ток, для сопротивления < > |
|||
|
Разрешение |
1 мА |
|||
|
Диапазон измерений |
0,01 ... 1 9,99 Ом |
0,01 Ом |
||
|
Разрешение |
2 0, 0 ... 99,9 Ом |
0,1 Ом |
||
|
Погрешность измерения |
± (5,0 % + 3 ед.сч.) |
|||
|
Измерение силы тока в слаботочных цепях (предел 25/ 50 В) |
||||
|
Диапазон измерений |
0,1 ... 0,9 мА |
1 ... 999 мА |
||
|
Разрешение |
0,1 мА |
1 мА |
||
|
Погрешность измерения |
± (5,0 % + 1 ед.сч.) |
± (5,0 % + 3 ед.сч.) |
||
|
Проверка времени отключения УЗО |
||||
|
Тестовый ток (Iтест) |
10/ 30/ 100/ 300/ 500/ 650/ 1000 мА |
|||
|
Типы тестируемых УЗО |
АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа) |
|||
|
Режимы тестирования УЗО |
(½, 1, 2, 5) х Iтест, автоматический и дискретное нар астание тока отключения (Ramp) |
|||
|
Время отключения, мс |
1...999 для (½, 1) х Iтест 1...200 (G-типа) и 1...250 ( S - типа) для 2 х Iтест 1...50 (G-типа) и 1...150 ( S - типа) для 5 х Iтест 1...310 (G-типа) в режиме Ramp |
|||
|
Задержка отключения, мс |
1...999 для (½, 1) х Iтест |
|||
|
Ра зрешение |
1 мс |
|||
|
Погрешность измерения |
± (2 % + 2 ед.сч.) |
|||
|
Проверка дифференциального тока отключения УЗО |
||||
|
Измерение тока отключения |
Погрешность: Нижн./ верх. граница допуска |
|||
|
(I∆N = 10 мА) |
A, АС-тип |
(0,3...1,1) х I∆N |
- 0%/ +10% I∆N |
|
|
(10 мА ≤ I∆N ≤ 650 мА) |
A, АС-тип |
(0,3...1,1) х I∆N |
- 0%/ +5% I∆N |
|
|
(30 мА ≤ I∆N ≤ 100 мА) |
В-тип |
(0,3...1,1) х I∆N |
- 0 %/ +5% I∆N |
|
|
Разрешение |
0,1 х I∆N |
|||
|
Проверка времени отключения УЗО (до 10 А, опция RCDX 10) |
||||
|
Тестовый ток (Iтест) |
10/ 30/ 100/ 300/ 500/ 650/ 1000 мА |
|||
|
Типы тестируемы х УЗО |
АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа) |
|||
|
Режимы тестирования УЗО |
( ½, 1, 2, 5) х Iтест, автоматический и дискретное нарастание тока отключения (Ramp) |
|||
|
Время отключения, мс |
1...999 для (½, 1) х Iтест 1...200 (G-типа) и 1...250 (S-типа) для 2 х Iтест 1...50 (G-типа) и 1...150 (S-типа) для 5 х Iтест 1...310 (G-типа) в режиме Ramp |
|||
|
Задержка отключения, мс |
1...999 для (½, 1) х Iтест |
|||
|
Разрешение |
1 мс |
|||
|
Погрешность измерения |
± (2 % + 2 ед.сч.) |
|||
|
Проверка дифференциального тока отключения УЗО (до 10 А, опция RCDX 10) |
||||
|
Измерение тока отключения |
Погрешность: Нижн./ верх. граница допуска |
|||
|
(300 мА ≤ I∆N ≤ 6,5 А) |
A, АС-тип |
(0,3...1,1) х I∆N |
- 0%/ +10% I∆N |
|
|
(300 мА ≤ I∆N ≤ 1 А) |
В-тип |
(0,3...1,1) х I∆N |
- 0%/ +10% I∆N |
|
|
Разрешение |
0,1 х I∆N |
|||
|
Измерение сопротивления изоляции |
||||
|
Тестовое напряжение |
50/ 100/ 250/ 500/ 1000 В, постоянное |
|||
|
Диапазон измерений |
0,01 ... 49,9 МОм / 50 В; 0,01...99,9 МОм / 100 В; 0,01 ... 99,9 МОм / 250 В; 0,01...499 МОм / 500 В; 0,01...999 МОм / 1000 В |
50 ... 99,9 М Ом / 50 В; 100...199,9 МОм / 100 В; 100 ... 499,9 МОм / 250 В; 500...999 МОм / 500 В; 1000...1999 МОм / 1000 В |
||
|
Погрешность измерения |
± (2 % + 2 ед.сч.) |
± (5 % + 2 ед.сч.) |
||
|
Измерение напряжения прикосновения (UП) |
||||
|
Предел измерений (Uп lim) |
25, 50 В |
|||
|
Диапазон измерений |
0... 2 х Uп lim В (тест УЗО и измерение сопротивления заземления); 0 ... 99,9 В (для ТТ и TN систем); 100 ... 999 В (для TN систем) |
|||
|
Разрешение |
0,1 В |
|||
|
Погрешность измерения |
0%...(5,0 % + 3 В) |
|||
|
Измерение полного сопротивления заземления (без отключения УЗО) |
||||
|
Глухозаземленная нейтраль |
Изолированная нейтраль |
|||
|
Диапазон измерений, Ом |
0,01 - 9,99 |
10,0 - 199,9 |
200 - 1999 |
1...1999 |
|
Разрешение |
0,01 Ом |
0,1 Ом |
1 Ом |
1 Ом |
|
Погрешность измерения |
0%...(5,0 % + 0,1 / 1 / 3 Ом) |
0%...(5,0 % + 3 ед.сч.) |
||
|
Схема измерения |
4-х проводная |
|||
|
Измерение сопротивления контура заземления (с дополнительными штырями) |
||||
|
Диапазон измерений |
0,01...9,99 Ом |
10,0...99,9 Ом |
100...999 Ом |
1,00...49,99 кОм |
|
Разрешение |
0,01 ОМ |
0,1 Ом |
1 Ом |
0,01 кОм |
|
Погрешность измерения |
± (5 % + 3 ед.сч.) |
|||
|
Схема измерения |
2-х или 3-х проводна |
|||
|
Тестовый ток/ напряжение |
до 10 мА/ до 20 В ср.кв. (77,5 Гц) |
|||
|
Измерение сопротивления цепи «ФАЗА-ФАЗА», «ФАЗА-НЕЙТРАЛЬ», «ФАЗА-ЗЕМЛЯ» |
||||
|
Диапазон измерений |
0,01 ... 9,9 Ом |
10 ... 199,9 Ом |
||
|
Разрешение |
0,01 Ом |
0,1 Ом |
||
|
Погрешность |
± (5,0 % +3 ед.сч.) |
|||
|
Чередование фаз (1 - проводный метод) |
||||
|
Напряжение |
100...265 В (фаза-нейтраль, фаза-земля) |
|||
|
Частота |
50/ 60 Гц |
|||
|
Измерение проводимости грунта (Р) |
||||
|
Диапазон измерений |
0,06...10...100...1000 Ом*м/ 1...10...100...1000 кОм*м/ 1...3,14 Мом*м |
|||
|
Разрешение |
0,01...0,1...1... Ом*м/ 0,01...0,1...1 кОм*м/ 0,01 МОм*м |
|||
|
Погрешность измерения |
± (5,0 % +3 ед.сч.) |
|||
|
Схема измерения |
4-х проводная (разнос штырей до 10 м) |
|||
|
Тестовый ток/ напряжение |
до 10 мА / до 20 В ср.кв. (77,5 Гц) |
|||
|
В РЕЖИМЕ ИЗМЕРЕНИЙ И АНАЛИЗА КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ 1Ф И 3Ф ЭЛЕКТРОСЕТЕЙ |
||||
|
Напряжение |
||||
|
Диапазон измерений |
15 ... 380 В (фаза - нейтраль)/ 15 ... 660 В (фаза - фаза) |
|||
|
Разрешение |
0,1 В |
|||
|
Погрешность |
± (1 % + 1 ед.сч.) |
|||
|
Провалы напряжения и перенапряжения |
||||
|
Диапазон измерений (ручной выбор) |
15 ... 380 В |
15 ... 660 В |
||
|
Разрешение |
0,2 В |
|||
|
Погрешность измерения напряжения |
± (1,0 % + 2 ед.сч.) |
|||
|
Интервал между выборками |
10 мс (за полупериод f =50 Гц) |
|||
|
Погрешность измерения |
± 20 мс |
|||
|
Ток (TRMS) |
||||
|
Диапазон измерений (внеш. пр еобразователь) |
0,5 ... 10... 300... 3000 А (в зависимости от установленного диапазона) |
|||
|
Погрешность измерения |
± (1 % + 3 ед.сч.) |
|||
|
Разрешение |
0,01...0,1...1 А (в зависимости от установленного диапазона) |
|||
|
Измерение активной мощности |
||||
|
Диапазон измерений |
0...9,999 кВт |
0...99,99 кВт |
0...999,9 кВт |
0...9999,9 кВт |
|
Разрешение |
0,001 кВт |
0,01 кВт |
0,1 кВт |
1 кВт |
|
Измерение реактивной мощности |
||||
|
Диапазон измерений |
0...9,999 кВАР |
0...99,99 кВАР |
0...999,9 кВАР |
0...9999,9 кВАР |
|
Разрешение |
0,001 кВАР |
0,0 1 кВАР |
0,1 кВАР |
1 кВАР |
|
Измерение полной мощности |
||||
|
Диапазон измерений |
0...9,999 кВА |
0...99,99 кВА |
0...999,9 кВА |
0...9999,9 кВА |
|
Разрешение |
0,001 кВА |
0,01 кВА |
0,1 кВА |
1 кВА |
|
Погрешность измерения |
± (2 % + 7 ед. счета + погрешность преобразователя) |
|||
|
Измерение коэффициента мощности (COS φ) |
||||
|
Диапазон измерений |
0,70c ...1,00...0,70i (с – емкостной/ i – индуктивный характер нагрузки) |
|||
|
Разрешение |
0,01 |
|||
|
Погрешность измерения (град.) |
± (2 % + 3 ед.сч.) |
|||
|
Гармоники (напряжение и ток) |
||||
|
Диапазон измерений |
от 0 (DC) до 49-й гармоники |
|||
|
Погрешность измерения |
± (5% + 5 ед. сч.) |
|||
|
Разрешение |
0,1 % |
|||
|
В РЕЖИМЕ ДОПОЛНИТЕЛЬНЫХ ИЗМЕРЕНИЙ С ВНЕШНИМИ ДАТЧИКАМИ (ОПЦИИ) |
||||
|
Измерение температуры |
||||
|
Пределы измерений |
- 20...+80 °C |
|||
|
Разрешение |
0,1 °C |
|||
|
Измерение влажности |
||||
|
Пределы измерений |
0...100 % |
|||
|
Разрешение |
0,1 % |
|||
|
Измерение освещенности |
||||
|
Пределы измерений |
0,001...20 Лкс |
0,1...2000 Лкс |
1...20 кЛкс |
|
|
Разрешение |
0,001...0, 02 Лкс |
0,1...2 Лкс |
1...20 Лкс |
|
|
Выход постоянного напряжения |
||||
|
Диапазон |
0,1 мВ...1 В (соответствует пределам измерений) |
|||
|
Разрешение |
0,1 мВ |
|||
|
Общие данные |
||||
|
Дисплей |
Сенсорный ЖК дисплей, 72 х 53 мм, разрешение 320 х 240 точек |
|||
|
Внутренняя память |
999 тестов |
|||
|
Длина записи |
8 МБ (без возможности увеличения) |
|||
|
Интерфейс |
WiFi, USB |
|||
|
Условия эксплуатации |
0 °C... 40 °C, отн. влажность < > |
|||
|
Напряжение питания |
1,5 В х 6 (тип АА), либо аккумуляторы 1,2 В х 6 (тип АА), внешнее зарядное устройство 100...240 В, 50/ 60 Гц |
|||
|
Ресурс батарей |
До 500 тестов/ до 6 часов записи |
|||
|
Габаритные размеры |
225 х 165 х 75 мм |
|||
|
Исполнение |
МЭК 61010-1, МЭК 61010-031, МЭК 61010-2-032 кат. IV ~300 В (ф-з), кат. III ~350 В (ф-з), до 600 В максимально между входами |
|||
|
Масса |
1,2 кг |
|||
Комплект поставки GSC60R
|
№ |
Наименование |
Количество |
|
1 |
Измеритель параметров электрических сетей GSC60R |
1 |
|
2 |
Гибкая 3 ф токовая петля d 174 мм (5-3000 А) |
4 |
|
3 |
2-х проводный кабель переходник-штепсель |
1 |
|
4 |
3-х проводный кабель переходник-штепсель |
1 |
|
5 |
Измерительный провод «банан-банан» 2 м |
4 |
|
6 |
Зажим «крокодил» |
4 |
|
7 |
Измерительный щуп |
3 |
|
8 |
Измерительный провод |
4 |
|
9 |
Штырь заземления |
4 |
|
10 |
Тестовый кабель с щупом для удаленного запуска теста |
1 |
|
11 |
ПО управления |
1 |
|
12 |
Оптический кабель USB |
1 |
|
13 |
Сетевой адаптер |
1 |
|
14 |
Транспортная сумка |
1 |
|
15 |
Аккумуляторы 1,2 В |
6 |
|
16 |
Комплект для переноски на плече |
1 |
|
17 |
Стилус |
1 |
|
18 |
Руководство по эксплуатации |
1 |
|
