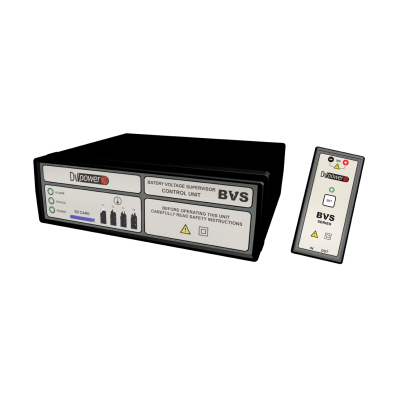

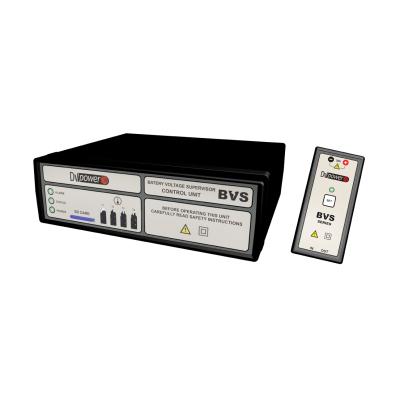

Контроллер напряжения батареи серия BVS

Контроллер напряжения батареи (BVS) - это система мониторинга состояния батареи для сбора и просмотра данных в режиме реального времени. Основное назначение BVS - отслеживать значения напряжения батареи во время испытания на разряд в соответствии с требованиям IEC, IEEE и NERC.

BVS представляет собой интегрированную систему, состоящую из:

• Блок управления BVS (BVS-CU)
• Модули напряжения ячейки (CVM)
• Модуль напряжения цепи (SVM) (дополнительно)
• Модуль тока цепи (SCM) (дополнительно)

BVS-CU осуществляет измерение, сбор данных и передачу на ПК информации с модулей CVM. Кроме того, BVS-CU обеспечивает питание всех подключенных модулей CVM. Модули напряжения ячейки устанавливаются на отдельных батареях (ячейках) и измеряют напряжение батареи и напряжения между ячейками.

Система BVS CM действует как дополнение к устройствам серии BLU (Блок Нагрузки АКБ) при выполнении испытания на разряд батареи, обеспечивая детальный анализ состояния каждой отдельной ячейки.

Система BVS CM определяет потенциальную неисправность батареи и контролирует следующие параметры ячейки, входящей в группу модулей напряжения ячейки CVM:

• Напряжение ячейки
• Напряжение между ячейками

Кроме того, BVS-CU обеспечивает измерения температуры окружающей среды в нескольких местах (4 температурных канала). Общее напряжение и ток цепи могут быть измерены с помощью дополнительного модуля напряжения (SVM) и модуля тока (SCM).

Модули CVM на основании измеренных значениях напряжения обнаруживают ячейки, в которых не выполняется условия испытания на разряд, поэтому эти ячейки можно безопасно извлечь из аккумуляторной батареи.

Сбор данных и расширенные возможности анализа данных, так же как просмотр пользовательских данных, отслеживание и создание подробных отчетов на основании информации, собранной с модулей CVM, доступны в пакете программного обеспечения DV-B Win.

Отличительные особенности:

• Эффективный анализатор для тестирования разряда батареи
• Автоматическое измерение напряжения цепи и напряжения ячейки, напряжения между ячейками, тока и температуры окружающей среды во время испытаний на прочность
• Обнаружение и уведомление о неисправных ячейках
• Надежность и удобство в эксплуатации
• Подробный анализ результатов испытания и формирование отчетных документов с использованием программного обеспечения DV-B Win

Способы применения:

• Оценка состояния ячейки в реальном времени путем мониторинга и записи показаний напряжения ячейки и напряжения между ячейками, полученными от набора модулей CVM во время тестирования емкости батареи (разрядки), а также процедуры зарядки
• Мониторинг температуры окружающей среды в режиме реального времени с помощью блока BVS-CU
• Контроль напряжения и тока в линии с использованием дополнительного модуля напряжения цепи(SVM) и модуля тока цепи (SCM)

В сочетании с Блоком Нагрузки АКБ (BLU):

• Позволяет рассчитывать внутренние сопротивления в соответствии с требованиями стандарта IEC60896-21
• Подробный анализ данных и прогнозирование с использованием программного обеспечения DV-B Win

Схема подключения BVS CM

При внедрении системы BVS каждый модуль CVM устанавливается непосредственно в отдельной ячейке. Неисправность одного из модулей CVM не повлияет на связь между остальными исправно функционирующими модулями CVM и BVS-CU.

Основные фкнкции DV-B WIN:

• Полный контроль над BVS через ПК
• Просмотр в одном файле-отчете Win-B Win результаты разряда от устройства BLU и значений напряжения ячейки от CVM
• Получение и детальный анализ данных измерений
• Измерение напряжения цепи, напряжения ячейки, напряжения между ячейками и внутреннего сопротивления
• Формирование протокола испытаний для BLU и BVS CM в нескольких форматах (электронная таблица Excel, pdf, word или RTF)
• Пользовательские настройки времени работы CVM

Технические характеристики контроллера напряжения батареи серия BVS:

Электропитание прибора:

•  Входное напряжение: 90-264В АС, 50/60 Гц
•  Входная мощность: 110 ВА
•  Напряжение питания CVM: 66 В постоянного тока

Измерение:

Погрешность измерения:

•  ±50 mV DC: ± (1% rdg + 1% F.S)
•  ±1 V DC: ± (0,1% rdg + 0,1% F.S)
•  ±30 V DC: ± (0, 1% rdg + 0, 1% F.S)
•  ±600 V DC: ± (0, 1% rdg + 0, 1% F.S)

Температура: -20 °C - +80 °C

Связь BVS-CU и CVM: последовательное соединение RS485

Связь с ПК:

•  USB
•  Bluetooth

Память прибора: Внутренняя 2 ГБ Micro SD Card

Условия окружающей среды

Температура: -40 °C to +85 °C

Применяемые стандарты:

•  Степень загрязнения 2
•  Категория изоляции I
•  Безопасность: EN 61010-1, LVD 2014/35/EU IEC 61010-1 (международный стандарт) UL 61010-1

Максимальная относительная влажность:

Максимальная относительная влажность 95% для температуры до 31 ° C (линейное уменьшение до 40% относительной влажности при 55 ° C)

Габариты (ДхШхВ) и вес:

•  BVS-CU: 206 мм x 180 мм x 64 мм
•  CVM: 66 мм x 28 мм x 139 мм
•  SVM: 66 мм x 28 мм x 139 мм
•  SCM: 66 мм x 28 мм x 139 мм
•  BVS-CU 0,78 кг
•  CVM 0,14 кг
•  SVM 0,18 кг
•  SCM 0,18 кг

Гарантия:
Транспортный контейнер является стандартным аксессуаром для системы BVS
При заказе BVS с транспортным контейнером производитель обеспечивает гарантию три года
При отказе от транспортного контейнера гарантия составит 15 месяцев

Электромагнитная совместимость (EMC):

•  CE соответствует: стандарт EMC EN 61326-1: 2006 Директива EMC 2014/30 / EU
•  CAN / CSA-C22.2 № 61010-1, второе издание, включая Поправку 1

Комплект поставки:

• Контроллер управления напряжением батареи BVS
• ПО DV-Win PC
• Кабель USB
• Сетевой кабель
