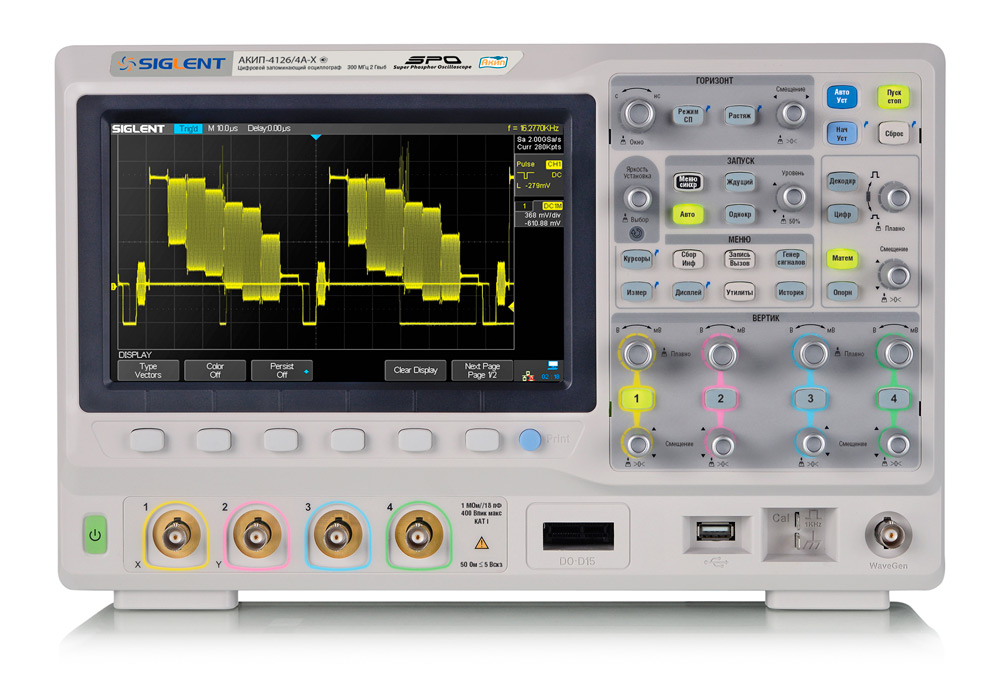

Цифровой осциллограф АКИП-4126/3А-X

  • Осциллограф АКИП-4126/3А-X

    /images/all/3/16666/big/img_5.jpg

    jijijij

    Цифровой осциллограф АКИП-4126/3А-X

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-4126/3А-X
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Особенности осциллографов серии АКИП-4126X:



  • Количество каналов 2 и 4;

  • Полоса пропускания 70, 100, 200 и 300 МГц;

  • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении);

  • Объем памяти на канал 70 МБ (140 МБ – при объединении);

  • Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x;

  • 37 видов автоматических измерений параметров, курсорные измерения;

  • Высокая скорость обновления экрана до 140.000 осц./сек;

  • Режим сегментированной памяти;

  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;

  • Функция автоустановки параметров развертки, запуска;

  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v);

  • Частотный анализ (БПФ);

  • Цифровой фильтр с ручной регулировкой;

  • Режимы растяжки окна, самописец и XY;

  • Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);

  • Анализ смешанных сигналов: 16 кан логический анализатор (опция);

  • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG);

  • Интерфейсы: USB TMC (host/device), LAN, GPIB (опция);

  • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;

  • Вывод данных на печать (поддержка PictBrige);

  • Русифицированное меню.



Технические характеристики:



Параметр

АКИП-4126/1-X / АКИП-4126/1А-X

АКИП-4126/2-X / АКИП-4126/2А-X

АКИП-4126/3-X / АКИП-4126/3А-X

АКИП-4126/4-X / АКИП-4126/4А-X

Канал вертикального отклонения

Число каналов

2 / 4

2 / 4

2 / 4

2 / 4

Полоса пропускания (-3 дБ)

0...70 МГц

0...100 МГц

0...200 МГц

0...300 МГц

Ограничение полосы пропускания

20 МГц

20 МГц

20 МГц

20 МГц

Коэффициент отклонения (К откл.)

1 мВ/дел...10 В/дел

Погрешность установки К откл.

± 3 %

Время нарастания

≤5 нс

≤3,5 нс

≤1,7 нс

≤1,2 нс

Входной импеданс

50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ

Максимальное входное напряжение

400 Вскз (DC+AС пик), Кат I

Математика

+, -, х; /; БПФ, d/dt, ∫dt, √

Канал горизонтального отклонения

Коэффициент развертки (К разв.)

1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел

Погрешность установки К разв.

± 0,0025 %

Режимы работы

Основной, ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал

Режимы запуска развертки

Автоматический, ждущий, однократный

Виды синхронизации

По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Предзапуск

20 делений

Послезапуск

1000 делений

Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры

Чувствительность синхронизации

Внутренняя: 0,5 деления шкалы;

Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц);

Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 ГГц на канал (2 ГГц при объединении каналов)

Интерполяция

SinX/x

Длина записи

70 МБ (140 МБ при объединении каналов)

Пиковый детектор

1 нс

Режимы работы

Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный

Курсорные измерения

Функции

Δ U; Δ T; 1/ Δ T

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Режим HISTORY

Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)

Интерфейс

USB TMC (host/device) , LAN, GPIB (опция)

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция)

Частота

500 МГц

Длина памяти

до 14 МБ/канал

Число каналов

16

Синхронизация

по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Порог срабатывания

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Генератор функциональный (Опция)

Формы сигналов

Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов)

Частотный диапазон

1 мкГц ~ 25 МГц (Синус)

1 мкГц ~ 10 МГц (Прямоугольник, импульс)

1 мкГц ~ 300 кГц (Пила)

1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)

Частота дискретизации

125 МГц

Длина памяти

16000 точек для произвольной формы

Разрешение

1 мкГц

Разрядность ЦАП

14 бит

Выходной уровень

4 мВпик ~ 6 Впик (1 МОм)

2 мВпик ~ 3 Впик (50 Ом)

Погрешность установки

Частота: ± 5*10 -5

Амплитуда: ± 10%

Постоянное смещение

± 3 В (1 МОм)

± 1,5 В (50 Ом)

Скважность

20 % ~ 80 % (для прямоугольника и импульса)

Симметрия

0 % ~ 100 % (для пилы)

Общие данные

ЖК-дисплей

Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480)

Напряжение питания

100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт

Габариты

352 х 224 х 128 мм

Масса

3,4 / 3,6 кг (2 канала / 4 канала)



Комплект поставки АКИП-4126/3А-X



Наименование Количество
1 Осциллограф цифровой АКИП-4126/3А-X 1
2 Шнур питания 1
3 Делитель 1:1/1: 10 4
4 ПО EasyScope / АКИП (1 CD) 1
5 Кабель USB 1
6 Руководство по эксплуатации 1
