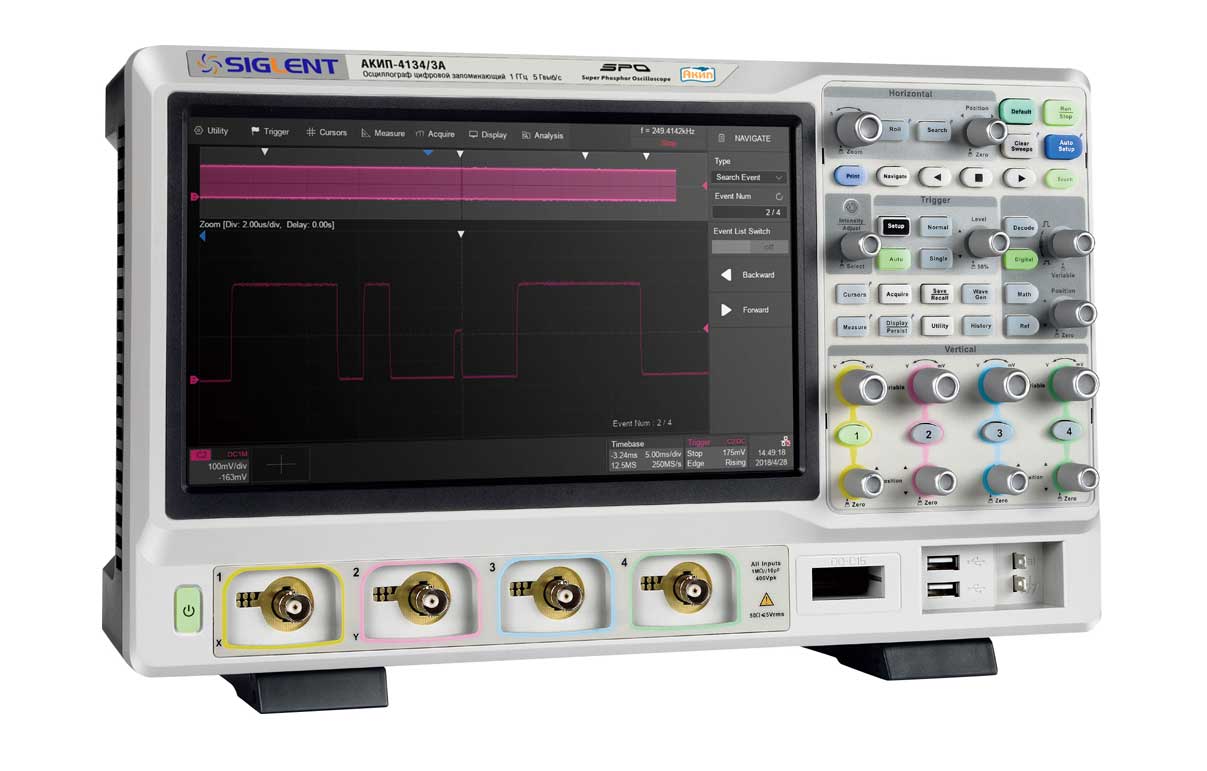

Цифровой Осциллограф АКИП-4134/3

  • Осциллограф АКИП-4134/3

    /images/all/3/16664/big/img_5.jpg

    jijijij

    Цифровой Осциллограф АКИП-4134/3
  • Осциллограф АКИП-4134/3

    /images/all/3/16664/big/img_14.jpg

    Осциллограф АКИП-4134/3

    Осциллограф АКИП-4134/3
  • Осциллограф АКИП-4134/3

    /images/all/3/16664/big/img_16.jpg

    1

    Осциллограф АКИП-4134/3

ЦЕНА: 657 475 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-4134/3
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф цифровой АКИП-4134/3

Описание Осциллографа цифрового АКИП-4134/3



  • Количество каналов 2 и 4

  • Полоса пропускания 350 МГц, 500 МГц, 1 ГГц

  • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)

  • Объем памяти на канал 125 МБ (250 МБ – при объединении)

  • Режимы сбора данных: выборка, пиковый детектор (400 пс), усреднение (4 /…/ 512), ERES (режим увеличенного разрешения АЦП)

  • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)

  • Интерполяция: Sin X/х, линейная

  • 38 видов автоматических измерений параметров, курсорные измерения

  • Скорость обновления экрана: 110.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки)

  • Режим сегментированной памяти: до 100.000 сегментов, минимальное межсегментное время (≤ 2 мкс)

  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий

  • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем  Функция автоустановки параметров развертки, запуска

  •  Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)

  • Частотный анализ (БПФ), 1 млн. точек.  Режимы растяжки окна, самописец и XY

  • Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-1553, FlexRay.

  • Анализ смешанных сигналов: 16 кан. логический анализатор (опция)

  • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция)

  • Интерфейсы: USB TMC (host/device), LAN

  • Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600



Технические характеристики Осциллографа цифрового АКИП-4134/3



Характеристики

Параметры

АКИП-4134/1 АКИП-4134/1А

АКИП-4134/2 АКИП-4134/2А

АКИП-4134/3 АКИП-4134/3А

Канал вертикального отклонения

Число каналов

2 / 4

2 / 4

2 / 4



Полоса пропускания (-3 дБ)

0…350 МГц*

0…500 МГц*

0…1 ГГц**



Время нарастания

£ 1 нс

£ 0,7 нс

£ 0,4 нс



Ограничение ПП

20 МГц, 200 МГц

20 МГц, 200 МГц

20 МГц, 200 МГц



Коэф. отклонения (Коткл.)

500 мкВ/дел…1 В/дел – 50 Ом

500 мкВ/дел…10 В/дел – 1 МОм



Погрешность установки Коткл

± 3 %



Диапазон установки смещения

500 мкВ/дел…100 мВ/дел: ± 1 В; 102 мВ/дел…1 В/дел: ± 10 В;



Входной импеданс

50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ



Макс. входное напряжение

≤ 400 Впик (DC+AС пик), Кат I – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…1000 с/дел

500 пс/дел…1000 с/дел

200 пс/дел…1000 с/дел



Самописец (ROLL): 50 мс/дел…1000 с/дел



Погрешность установки Кразв

±1*10-6



Режимы работы

Основной, ZOOM окна, самописец (ROLL), X-Y

Синхронизация

Источники синхросигнала

Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал



Режимы запуска развертки

Автоматический, ждущий, однократный



Виды синхронизации

По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN



Предзапуск

0~100% памяти



Послезапуск

0…5000 делений



Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры



Чувствительность синхронизации

Внутренняя: 0,3…1,5 деления шкалы;

Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания);

 Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит



Частота дискретизации

2,5 ГГц на канал (5 ГГц при объединении каналов)



Интерполяция

SinX/X, X



Длина записи

125 МБ на канал (250 МБ при объединении каналов)



Пиковый детектор

400 пс



Режимы работы

Выборка, пиковый детектор (400 пс), усреднение, накопление, эквивалентное разрешение

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе



Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза



Измерение задержки

FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF

Математика

Функции

+, -, х; /; d/dt, ∫dt, √

 БПФ – частотный анализ при длине памяти 1 МБ



Операторы

Любой аналоговый канал

Дополнительные возможности

Режим HISTORY

Сохранение с временными метками последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)



Интерфейс

USB TMC (host/device), LAN



Автоустановка

В/дел, с/дел, параметры синхросигнала



Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Декодирование

Формат данных

Стандартно - I2C, SPI, UART/RS232, CAN, LIN

 Опция - I2S, MIL-1553, FlexRay

Логический анализатор (опция)

Число каналов

16



Частота дискретизации

1,25 ГГц максимум



Длина памяти

до 62,5 МБ/канал



Синхронизация

по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN



Порог срабатывания

TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)

Генератор функциональный (опция)

Формы сигналов

Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)



Частотный диапазон

1 мкГц…25 МГц (Синус)

1 мкГц…10 МГц (Прямоугольник, импульс)

1 мкГц…300 кГц (Пила)

1 мкГц…5 МГц (сигналы произвольной формы)

 Шум, полоса частот > 25 МГц



Разрешение

1 мкГц



Погрешность установки

±5*10-5



Частота дискретизации

125 МГц



Длина памяти

16000 точек для произвольной формы



Разрядность ЦАП

14 бит



Выходной уровень

-1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм)



Постоянное смещение

± 3 В (1 МОм); ± 1,5 В (50 Ом)



Скважность

1 % ~ 99 % (для прямоугольника и импульса)



Симметрия

0 % ~ 100 % (для пилы)

Общие данные

ЖК-дисплей

Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений



Интерфейсы

USB Hosts, USB Device, LAN



Напряжение питания

100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 100 Вт максимум



Габариты (ДхШхВ)

370 х 144 х 231 мм



Масса

Нетто: 3,9/ 4,0 кг (2 кан/ 4 кан) Брутто: 5,4/ 5,6 кг (2 кан/ 4 кан)





Комплектация Осциллографа цифрового АКИП-4134/3



  • Осциллограф-1 шт.

  •  Шнур питани-1 шт.

  •  Делитель 1:1/1:10 (по количеству каналов)

  •  кабель USB- 1 шт.

  • Р.уководство по эксплуатации на CD-1 шт.
